Aktive Quarzoszillatoren verstehen: TCXO, SPXO, VCXO, VC-TCXO

Aktive Quarzoszillatoren sind leistungsstarke elektronische Komponenten, die präzise und stabile Taktsignale für moderne Geräte erzeugen.Aktive Kristalle vereinen einen Quarzkristall und einen internen Oszillator in einer kompakten Einheit.Dank ihrer integrierten Schaltkreise sind sie einfach zu integrieren und gewährleisten gleichzeitig eine zuverlässige Timing-Leistung sowohl in Verbraucher- als auch in Industrieanwendungen.In diesem Artikel werden die Arten, Funktionen, Anwendungen und mehr von aktiven Kristallen besprochen.

Katalog

Was sind aktive Kristalle?

Aktive Quarze sind kompakte Oszillatormodule, die präzise Taktsignale für elektronische Schaltkreise erzeugen.Im Gegensatz zu passiven Kristallresonatoren, die für ihre Funktion einen externen Schaltkreis benötigen, integrieren aktive Kristalle einen Quarzkristall und einen internen Oszillatorschaltkreis in einem einzigen Gehäuse.Sobald sie mit Strom versorgt werden, liefern sie eine stabile und genaue Ausgangswellenform, normalerweise in Rechteck- oder CMOS-Form, wodurch sie für Timing-Anwendungen einfach zu verwenden und zuverlässig sind.

Sie arbeiten typischerweise mit Standard-Gleichspannungen wie 3,3 V oder 5 V und decken einen breiten Frequenzbereich von Kilohertz bis Hunderten von Megahertz ab.Ihre Kombination aus Frequenzstabilität, geringem Rauschen und konstanter Leistung macht sie ideal für Mikrocontroller, Kommunikationssysteme, Computer und andere digitale Geräte.Mit ihren integrierten Schaltkreisen vereinfachen aktive Quarze die Designanforderungen und gewährleisten gleichzeitig ein präzises Timing in verschiedenen Industrie- und Unterhaltungselektronikgeräten.

Klassifikationen aktiver Kristalle

Temperaturkompensierter Quarzoszillator (TCXO)

Ein temperaturkompensierter Quarzoszillator (TCXO) ist darauf ausgelegt, trotz Temperaturschwankungen eine stabile Frequenzleistung aufrechtzuerhalten.Dies wird durch den Einsatz eines thermischen Kompensationsnetzwerks erreicht, das Änderungen der Umgebungstemperatur erkennt und den Ausgang des Oszillators entsprechend anpasst.Diese Kompensationsmethode stellt sicher, dass die Frequenz über einen weiten Temperaturbereich genau bleibt.TCXOs werden häufig in Präzisionskommunikationssystemen, Navigationsgeräten und tragbaren Elektronikgeräten verwendet, bei denen eine hohe Stabilität erforderlich ist.Sie arbeiten typischerweise in einem Frequenzbereich von 1 bis 40 MHz und bieten eine hervorragende Frequenzstabilität von 5 × 10⁻⁶ bis 5 × 10⁻⁷, was sie ideal für Anwendungen macht, die schwankenden Umgebungsbedingungen ausgesetzt sind.

Einfacher verpackter Quarzoszillator (SPXO)

Der Simple Packaged Crystal Oscillator, oft als SPXO abgekürzt, ist der einfachste Typ eines aktiven Quarzoszillators.Es funktioniert ausschließlich durch die natürliche Schwingung des Quarzkristalls ohne zusätzliche Kompensation oder Spannungsregelung.SPXOs werden häufig in Systemen eingesetzt, die keine extrem hohe Frequenzgenauigkeit erfordern, aber dennoch ein konsistentes Taktsignal benötigen.Sie werden für ihr einfaches Design, ihre geringen Kosten und ihre zuverlässige Leistung geschätzt.Die typische Betriebsfrequenz eines SPXO reicht von 1 kHz bis 250 MHz, mit einer Stabilität zwischen 10⁻⁴ und 10⁻⁵.Aufgrund ihrer unkomplizierten Struktur eignen sich SPXOs für Timing-Quellen, Referenzsignale und allgemeine elektronische Geräte.

Spannungsgesteuerter Quarzoszillator (VCXO)

Ein spannungsgesteuerter Quarzoszillator (VCXO) ermöglicht die Einstellung der Ausgangsfrequenz über eine externe Steuerspannung.Dieser Oszillatortyp ist besonders nützlich in Schaltkreisen, die eine präzise Synchronisierung erfordern, wie z. B. Phasenregelkreise, Frequenzmodulationssysteme und Signalgeneratoren.Durch Anlegen einer variierenden Steuerspannung können Benutzer die Oszillatorfrequenz genau an die Systemanforderungen anpassen.VCXOs sind für ihre Flexibilität bekannt und decken Frequenzen von 1 bis 250 MHz mit einer einstellbaren Frequenzstabilität von 10⁻³ bis 10⁻⁷ ab, je nach Design und Anwendung.Sie werden häufig in Kommunikationssystemen, Rundfunkgeräten und anderen Geräten verwendet, die auf genaues Timing und Frequenzausrichtung angewiesen sind.

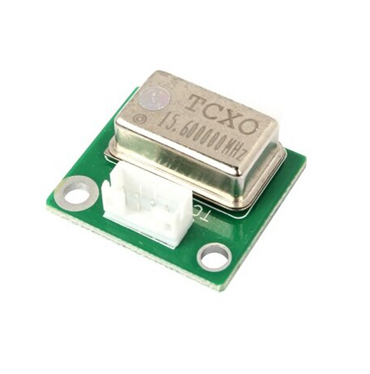

Spannungsgesteuerter temperaturkompensierter Quarzoszillator (VC-TCXO)

Der spannungsgesteuerte temperaturkompensierte Quarzoszillator (VC-TCXO) kombiniert die Funktionen der Spannungsregelung und der Temperaturkompensation, um eine überragende Frequenzstabilität und Abstimmbarkeit zu gewährleisten.Die Genauigkeit bleibt bei unterschiedlichen Temperaturen erhalten und ermöglicht gleichzeitig die Frequenzanpassung über einen externen Spannungseingang.Dieses Hybriddesign macht VC-TCXOs äußerst zuverlässig in Umgebungen mit häufigen Temperaturänderungen oder in denen eine präzise Frequenzsteuerung unerlässlich ist.Sie werden häufig in fortschrittlichen Kommunikationssystemen, GPS-Modulen und Navigationsgeräten verwendet, die sowohl Stabilität als auch Flexibilität erfordern.Mit ihrer Fähigkeit, sich an Umgebungs- und Betriebsbedingungen anzupassen, stellen VC-TCXOs eine der fortschrittlichsten und vielseitigsten Formen aktiver Quarzoszillatoren dar, die heute erhältlich sind.

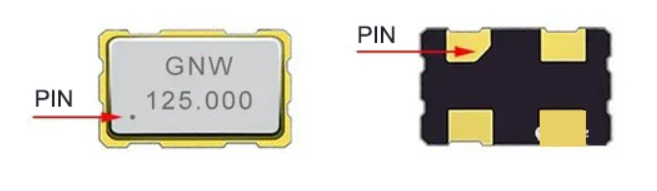

Pin-Beschreibungen für aktive Kristalle

Pin Nummer	Pin Name	Beschreibung
Pin 1	Aktivieren/Deaktivieren (OE oder ST)	Steuert die Ausgangssignal.Bei High (logisch „1“) ist der Oszillatorausgang aktiv. Bei niedrigem Wert (logisch „0“) ist der Ausgang deaktiviert oder hochohmig.
Pin 2	Masse (GND)	Verbunden mit der Systemmasse.Dient als Bezugspunkt für alle internen und Ausgaben Signale.
Pin 3	Ausgang (OUT)	Bietet die Frequenzausgang des Oszillators, typischerweise in CMOS- oder Rechteckwellenform.Die Die Ausgangsfrequenz hängt von der Quarzspezifikation ab (z. B. 125 MHz).
Pin 4	Versorgungsspannung (Vcc)	Stellt den DC bereit Stromversorgung für den Oszillator, normalerweise 3,3 V oder 5 V, je nach Modell. In der Nähe dieses Pins wird eine ordnungsgemäße Entkopplung (z. B. ein 0,1-µF-Kondensator) empfohlen.

Anwendungen für aktive Kristalle

Optisch und photonisch

Aktive Kristalle wie Lithiumtriborat (LBO) und Beta-Bariumborat (BBO) werden in Lasern verwendet, um neue Lichtfrequenzen zu erzeugen.Lithiumniobat (LiNbO₃) unterstützt die optische Modulation in Glasfasernetzwerken, während Nd:YAG- und Ti:Saphir-Kristalle als Laserverstärkungsmedien für industrielle und medizinische Zwecke dienen.

Elektronik und Sensor

Quarzkristalle erzeugen genaue Zeitsignale in Uhren und Kommunikationssystemen.Piezoelektrische Kristalle erkennen Druck oder Bewegung, indem sie mechanische Spannung in elektrische Signale umwandeln.Szintillatorkristalle wie NaI:Tl und LYSO wandeln Strahlung in sichtbares Licht für Bildgebung und Detektoren um.

Biomedizin und Pharmazie

Proteinkristalle helfen Wissenschaftlern bei der Analyse molekularer Strukturen für die Arzneimittelentwicklung.Szintillatorkristalle verbessern die Klarheit in der Röntgen- und PET-Bildgebung, während piezoelektrische Kristalle in Ultraschallsonden Diagnosebilder in Echtzeit liefern.

Energie und Umwelt

Für eine hohe Energieeffizienz werden in Solarzellen monokristalline Siliziumkristalle verwendet.Metallorganische Gerüstkristalle (MOF) helfen bei der Gasspeicherung, der Wasserstoffproduktion und der Kontrolle der Umweltverschmutzung.Piezoelektrische und optische Kristalle erfassen Vibrationen, Druck und Gaskonzentration in der Umweltüberwachung.

Vor- und Nachteile aktiver Kristalle

Vorteile

• Hohe Präzision und Stabilität – Aktive Kristalle bieten eine hervorragende Frequenz- und Signalstabilität, die in Oszillatoren, Lasern und Kommunikationssystemen von entscheidender Bedeutung ist.

• Effiziente Energieumwandlung – Sie können mechanische, elektrische oder optische Energie mit minimalen Verlusten umwandeln, was sie ideal für Sensoren, Wandler und Lasersysteme macht.

• Hohe Temperatur- und Chemikalienbeständigkeit – Viele Kristallmaterialien wie Quarz und Lithiumniobat behalten über große Temperaturbereiche hinweg eine stabile Leistung und sind korrosionsbeständig.

• Lange Lebensdauer und Zuverlässigkeit – Aktive Quarze haben keine beweglichen Teile, sodass sie jahrelang mit konstanter Leistung und minimalem Wartungsaufwand betrieben werden können.

• Kompaktes und leichtes Design – Ihre geringe Größe ermöglicht eine einfache Integration in kompakte Geräte wie Smartphones, medizinische Sensoren und Hochgeschwindigkeits-Kommunikationsmodule.

Nachteile

• Hohe Herstellungskosten – Die Herstellung hochwertiger Einkristalle erfordert präzise Wachstums- und Schneidprozesse, was die Material- und Produktionskosten erhöht.

• Zerbrechlichkeit und Handhabungsempfindlichkeit – Kristalle sind spröde und können bei Handhabung, Montage oder thermischer Belastung leicht reißen oder brechen.

• Eingeschränkter Betriebsbereich – Einige Kristalltypen können unter extremen Temperatur-, Druck- oder Strahlungsbedingungen an Leistung oder Genauigkeit verlieren.

• Komplexe Integration – Aktive Quarze erfordern häufig zusätzliche Schaltkreise oder Wärmemanagementsysteme, um in fortschrittlichen Geräten ordnungsgemäß zu funktionieren.

• Verfügbarkeits- und Lieferprobleme – Spezialkristalle oder dotierte Materialien haben möglicherweise nur begrenzte Lieferanten, was zu Beschaffungsproblemen oder langen Vorlaufzeiten führt.

Aktive Kristalle vs. passive Kristalle

Funktion	Aktiv Kristalle	Passiv Kristalle
Definition	Ein Oszillator Modul, das einen Quarzkristall mit einer integrierten Oszillatorschaltung kombiniert Taktsignale erzeugen.	Ein einfacher Quarz Kristallresonator, der zum Schwingen einen externen Schaltkreis benötigt.
Betrieb Prinzip	Erzeugt es Eigenschwingung bei Versorgung mit Gleichspannung.	Benötigt eine externer Verstärker oder Oszillatorschaltung zum Funktionieren.
Ausgabetyp	Erzeugt ein vollständiges Taktsignal, normalerweise in Rechteckwellen- oder CMOS-Form.	Bietet nur Resonanzfrequenz, kein nutzbarer Taktausgang.
Macht Anforderung	Benötigt eine Kraft Versorgung (typischerweise 1,8 V, 3,3 V oder 5 V DC).	Erfordert nicht jede Macht;es arbeitet passiv in einem Stromkreis.
Frequenzbereich	Große Auswahl von kHz bis Hunderte von MHz.	Beschränkt auf die natürliche Resonanzfrequenz des Kristalls (engerer Bereich).
Stabilität	Hohe Frequenz Stabilität mit eingebauter Temperatur- oder Spannungskompensation.	Stabilität hängt von der Qualität der externen Oszillatorschaltung ab.
Genauigkeit	Genauer durch integrierte Kompensationsschaltung.	Die Genauigkeit variiert abhängig vom externen Schaltungsdesign.
Komplexität	In sich geschlossen und einfach zu integrieren.	Erfordert zusätzliche Schaltungskomponenten zu betreiben.
Größe und Design	Kompakt und modular mit interner Schaltung.	Kleinerer Kristall Element, benötigt aber zusätzlichen Platz auf der Platine für externe Teile.
Kosten	Teurer aufgrund interner Schaltkreise.	Seitdem geringere Kosten es ist nur ein roher Kristallresonator.
Anwendungen	Verwendet in Mikrocontroller, GPS, Kommunikationssysteme und Computer.	Verwendet in Oszillatoren, Filter und Zeitschaltkreise, die bereits einen Oszillator enthalten Stufen.
Startzeit	Sehr schnell Start nach dem Einschalten.	Hängt davon ab Reaktion des externen Schaltkreises.
Wartung	Höchst zuverlässig mit minimalen Anpassungen.	Möglicherweise erforderlich Kalibrierung oder Schaltungsabstimmung für präzisen Betrieb.

Fazit

Aktive Quarzoszillatoren sorgen für genaues Timing und stabile Frequenzsteuerung in vielen elektronischen Systemen.Ihre Effizienz, Zuverlässigkeit und Anpassungsfähigkeit machen sie unverzichtbar in Bereichen wie Kommunikation, Medizin und erneuerbare Energien.Obwohl ihre Kosten und ihre Handhabungsempfindlichkeit einige Herausforderungen mit sich bringen, überwiegen die Gesamtvorteile die Nachteile bei weitem.Aktive Kristalle bleiben Schlüsselkomponenten für die Erzielung präziser Leistung und Langzeitstabilität in elektronischen Designs der nächsten Generation.

Häufig gestellte Fragen [FAQ]

1. Was ist der Unterschied zwischen aktiven und passiven Kristallen?

Aktive Quarze enthalten einen eingebauten Oszillatorschaltkreis und erzeugen bei Stromversorgung ihr eigenes Taktsignal, während passive Quarze nur Resonanz erzeugen und zum Betrieb einen externen Oszillatorschaltkreis benötigen.

2. Warum werden aktive Kristalle für moderne elektronische Systeme bevorzugt?

Sie vereinfachen das Schaltungsdesign, indem sie Quarzkristall und Oszillator in einem Gehäuse vereinen, wodurch die Anzahl der Komponenten reduziert und eine bessere Timing-Genauigkeit gewährleistet wird.

3. Wie bewahren aktive Kristalle die Frequenzstabilität?

Sie nutzen Temperaturkompensation, Spannungsregelung oder beides, um durch Umgebungsveränderungen verursachte Frequenzabweichungen zu korrigieren und so eine gleichbleibende Ausgabe sicherzustellen.

4. Können aktive Kristalle in rauen Umgebungen funktionieren?

Ja.Viele Typen, insbesondere TCXOs und VC-TCXOs, sind für einen zuverlässigen Betrieb in weiten Temperaturbereichen und Vibrationsbedingungen ausgelegt.

5. Was sind gängige Spannungswerte für aktive Quarze?

Die meisten arbeiten mit Standard-Logikspannungen wie 1,8 V, 3,3 V oder 5 V DC, wodurch sie mit Mikrocontrollern, Prozessoren und Kommunikationsschaltungen kompatibel sind.

6. Wie unterscheiden sich VCXOs von TCXOs?

VCXOs ermöglichen eine manuelle Frequenzabstimmung mithilfe einer externen Steuerspannung, während TCXOs sich automatisch an Temperaturänderungen anpassen, um die Stabilität aufrechtzuerhalten.

7. Können aktive Quarze herkömmliche Taktgenerator-ICs ersetzen?

In vielen Anwendungen mit niedriger bis mittlerer Frequenz, ja.Aktive Quarze können als eigenständige Zeitgeber fungieren, ohne dass zusätzliche Schaltkreise zur Takterzeugung erforderlich sind.
