DC-DC-Wandler können in zwei Hauptkategorien unterteilt werden: isolierte und nicht isolierte Wandler.Der Unterschied zwischen ihnen besteht hauptsächlich darin, ob Eingangs- und Ausgangsseite elektrisch getrennt sind.Jeder Typ ist für unterschiedliche Spannungsumwandlungsanforderungen, Sicherheitsstufen, Leistungsbereiche und Anwendungsumgebungen ausgelegt.Bei einigen Systemen liegt der Schwerpunkt auf kompakter Größe und hoher Effizienz, während andere aus Sicherheitsgründen, zur Geräuschreduzierung oder zum Schutz empfindlicher Schaltkreise eine elektrische Isolierung erfordern.
Isolierte DC-DC-Wandler verwenden einen Transformator, um die Eingangs- und Ausgangsseite elektrisch zu trennen.Diese Isolierung trägt dazu bei, die Sicherheit zu verbessern, Erdschleifenprobleme zu reduzieren und empfindliche Schaltkreise vor elektrischen Fehlern oder Spannungsspitzen zu schützen.Da der Transformator auch Energie überträgt, werden isolierte Wandler häufig in Hochspannungssystemen, Industrieanlagen, medizinischen Geräten, Telekommunikationshardware, EV-Systemen und Server-Stromversorgungen eingesetzt.In praktischen Anwendungen werden isolierte Wandler häufig bevorzugt, wenn Geräte strenge elektrische Sicherheitsstandards erfüllen müssen oder wenn verschiedene Teile des Systems auf unterschiedlichen Erdpotentialen betrieben werden.
Nicht isolierte DC-DC-Wandler verwenden keine Transformatorisolierung.Der Ein- und Ausgang teilen sich die gleiche elektrische Masse, was ein kleineres, einfacheres, schnelleres und in der Regel effizienteres Design für Anwendungen mit niedriger bis mittlerer Leistung ermöglicht.Zu den gängigen nicht isolierten Wandlertypen gehören Abwärts-, Aufwärts-, Tief-Aufwärts-, Ćuk-, SEPIC-, Zeta- und Hochverstärkungswandler wie verschachtelte oder gekoppelte Induktorkonstruktionen.Da sie die Transformatorisolierung vermeiden, erzielen sie häufig geringere Kosten und eine höhere Leistungsdichte.

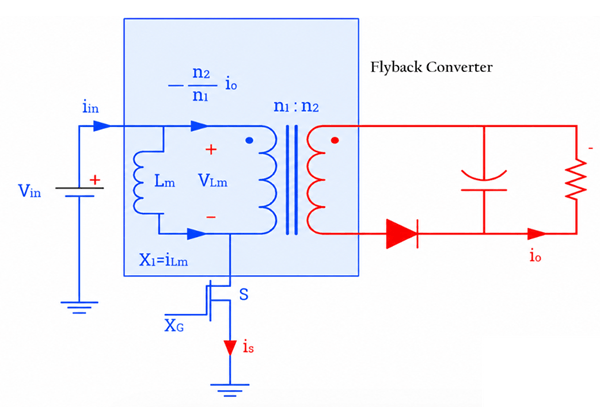

Ein Sperrwandler ist ein isolierter DC-DC-Wandler, der einen Transformator verwendet, um Energie vom Eingang zum Ausgang zu übertragen und gleichzeitig für eine elektrische Isolierung zu sorgen.Basierend auf dem Diagramm fließt beim Einschalten des Schalters S Strom durch die Primärwicklung und speichert Energie in der Magnetisierungsinduktivität (Lm) des Transformators.Während dieser Zeit ist die Ausgangsdiode AUS.Wenn der Schalter ausgeschaltet wird, wird die gespeicherte Energie auf die Sekundärwicklung übertragen, die Diode schaltet sich ein und Strom fließt zum Ausgangskondensator und zur Last.Der Wandler verwendet Komponenten wie einen Transformator mit Windungsverhältnis (n1:n2), einen Schalttransistor, eine Diode, einen Kondensator und eine magnetische Induktivität.Sperrwandler werden im Allgemeinen für Anwendungen mit niedriger bis mittlerer Leistung entwickelt und arbeiten typischerweise im Bereich von einigen Watt bis etwa 150 W, wobei die Eingangsspannungen je nach Design von Niederspannungs-Gleichstromversorgungen bis hin zu Hochspannungs-Wechselstrom-Gleichstrom-Stromversorgungen reichen.

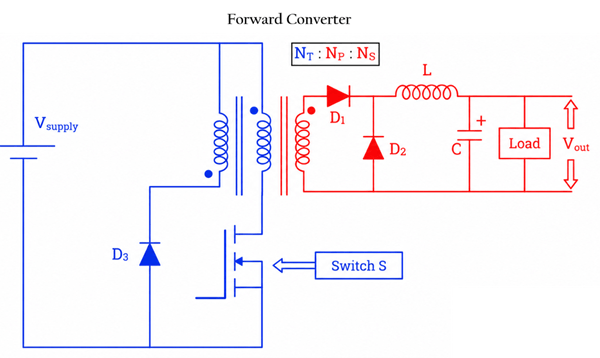

Ein Durchflusswandler überträgt Energie direkt von der Primärwicklung des Transformators auf die Sekundärwicklung, während der Schalter S eingeschaltet ist.Im Bild sendet die Eingangsstromquelle (Vsupply) Energie durch den Transformator, wenn der Schalter aktiviert wird.Die Sekundärwicklung liefert dann Strom über die Diode D1, während die Ausgangsinduktivität L und der Kondensator C die Spannung glätten, bevor sie die Last erreicht.Wenn der Schalter ausgeschaltet wird, hält die Diode D2 den Stromfluss zur Last aufrecht und hilft so, den Ausgang zu stabilisieren.Die zusätzliche Rücksetzwicklung und Diode D3 helfen dabei, den magnetischen Fluss des Transformators zurückzusetzen, um eine Kernsättigung zu verhindern.
Im Vergleich zu einem Sperrwandler bietet ein Vorwärtswandler normalerweise eine geringere Ausgangswelligkeit, einen besseren Wirkungsgrad und eine verbesserte Leistung für Anwendungen mit mittlerer bis hoher Leistung.Es wird häufig in industriellen Stromversorgungen, Telekommunikationssystemen, Servern und hocheffizienten SMPS-Designs verwendet und arbeitet je nach Schaltungsdesign typischerweise im Bereich von zehn bis mehreren hundert Watt.

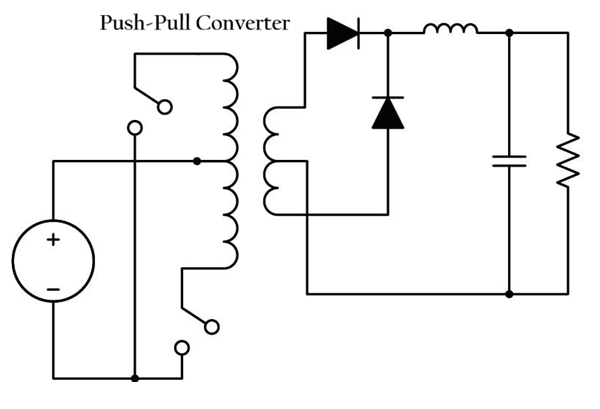

Ein Gegentaktwandler ist ein isolierter DC-DC-Wandler, der zwei Schalttransistoren verwendet, um abwechselnd gegenüberliegende Seiten einer Primärwicklung eines Transformators mit Mittelanzapfung anzusteuern.In einem typischen Push-Pull-Wandlerbild ist der Transformator in der Mitte platziert, während die beiden Schalter nacheinander betätigt werden und einen Wechselstromfluss durch die Primärwicklung erzeugen.Dieser Wechselbetrieb ermöglicht eine effiziente Energieübertragung auf die Sekundärseite, wo Gleichrichterdioden und Ausgangsfilter das hochfrequente Wechselstromsignal in eine stabile Gleichstrom-Ausgangsspannung umwandeln.
Im Vergleich zu Sperr- und Vorwärtswandlern eignen sich Gegentaktwandler besser für Anwendungen mit mittlerer bis hoher Leistung, da sie eine bessere Transformatorausnutzung, einen höheren Wirkungsgrad und eine verbesserte Belastbarkeit bieten.Die Topologie trägt auch zur Reduzierung der Transformatorgröße bei, da beide Hälften des Transformatorkerns während des Betriebs genutzt werden.Üblicherweise werden Gegentaktwandler verwendet, die je nach Schaltfrequenz und Transformatorkonstruktion im Bereich von zehn bis mehreren hundert Watt liegen.

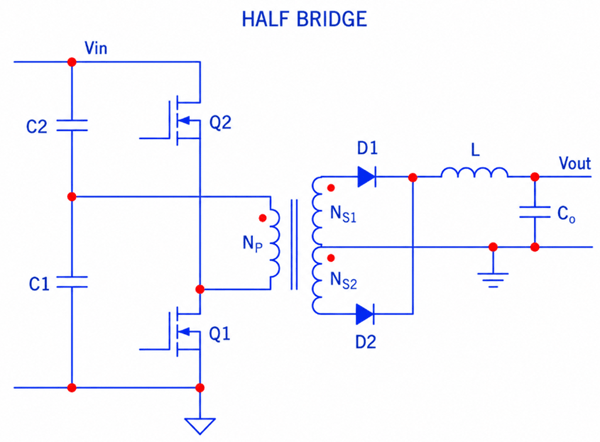

Ein Halbbrückenwandler ist ein isolierter DC/DC-Wandler, der üblicherweise in Schaltnetzteilen mittlerer bis hoher Leistung verwendet wird.Im Bild arbeiten zwei Schalttransistoren (Q1 und Q2) abwechselnd, um die Primärwicklung (Np) des Transformators anzutreiben.Die Kondensatoren C1 und C2 teilen die Eingangsspannung (Vin) in zwei Hälften, sodass die Schalter Wechselspannungsimpulse an den Transformator anlegen können.Auf der Sekundärseite wird der Transformatorausgang durch die Dioden D1 und D2 gleichgerichtet und dann durch die Induktivität L und den Kondensator Co gefiltert, um eine stabile DC-Ausgangsspannung (Vout) zu erzeugen.
Die roten Punkte in den Transformatorwicklungen zeigen die Wicklungspolarität für den korrekten Phasenbetrieb an.Im Vergleich zu einem Gegentaktwandler verringert die Halbbrückentopologie die Spannungsbelastung der Schalttransistoren, da jeder Schalter normalerweise nur etwa die Hälfte der Eingangsspannung sieht.

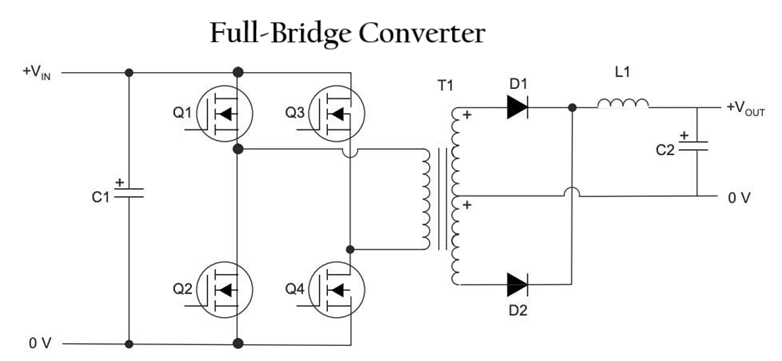

Topologiebild des Full-Bridge-Konverters (auch H-Bridge-Konverter genannt).Das Diagramm zeigt die vier Schalttransistoren (Q1, Q2, Q3 und Q4), die in einer Brückenkonfiguration um die Primärwicklung des Transformators angeordnet sind, was das Hauptmerkmal eines Vollbrückenwandlers darstellt.Die Schalter arbeiten in abwechselnden Paaren, typischerweise Q1 mit Q4 und Q2 mit Q3, um Wechselspannung an den Transformator T1 anzulegen.Auf der Sekundärseite richten die Dioden D1 und D2 den Transformatorausgang gleich, während die Induktivität L1 und der Kondensator C2 die Ausgangsspannung glätten.Vollbrückenwandler werden häufig in Hochleistungs-DC/DC-Wandlern und SMPS-Systemen verwendet, da sie einen hohen Wirkungsgrad, eine bessere Transformatorausnutzung und Unterstützung für Leistungsanwendungen im Kilowattbereich bieten.

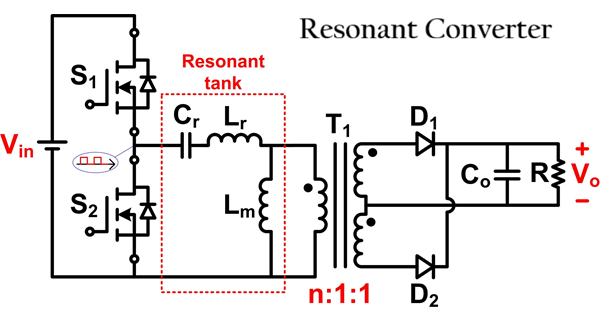

Ein resonanter DC-DC-Wandler ist ein isolierter hocheffizienter Wandler, der einen Resonanzkreis, einen sogenannten Resonanztank, verwendet, um Energie mit geringeren Schaltverlusten und reduziertem elektrischem Rauschen zu übertragen.Im Bild erzeugen die Schalter S1 und S2 abwechselnd hochfrequente Schaltsignale aus der Eingangsspannung (Vin).Der Resonanztank, der aus dem Resonanzkondensator Cr, der Resonanzinduktivität Lr und der Magnetisierungsinduktivität Lm besteht, erzeugt einen gleichmäßigen, sinusförmigen Stromfluss anstelle von scharfen Schaltübergängen.
Dies trägt dazu bei, die Hitze und die Schaltbelastung der MOSFETs zu reduzieren.Der Transformator T1 sorgt für galvanische Trennung und Spannungswandlung, während die Dioden D1 und D2 das sekundärseitige Wechselstromsignal in eine Gleichausgangsspannung (Vo) umwandeln.Der Kondensator Co filtert den Ausgang, um der Last R stabile Gleichstromleistung zuzuführen. Resonanzwandler werden häufig in hocheffizienten Anwendungen wie Server-Netzteilen, Gaming-Netzteilen, Ladegeräten für Elektrofahrzeuge, Telekommunikationssystemen und Hochleistungs-SMPS-Designs eingesetzt, da sie Soft-Switching-Techniken wie ZVS (Zero Voltage Switching) unterstützen, was die Effizienz verbessert und EMI bei hohen Schaltfrequenzen reduziert.

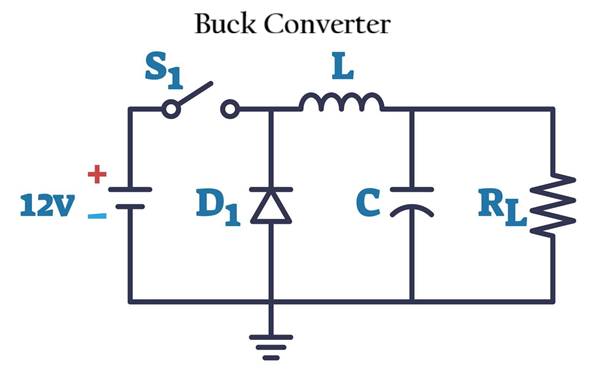

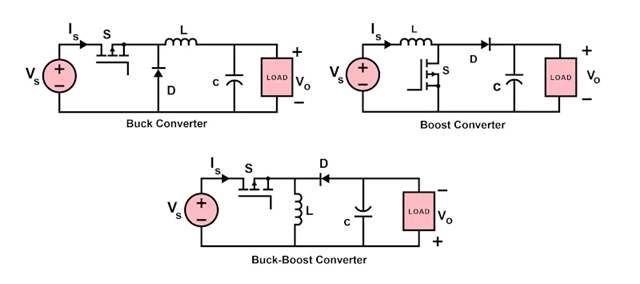

Ein Tiefsetzsteller reduziert eine höhere Eingangsspannung mit hoher Effizienz auf eine niedrigere Ausgangsspannung.Im Bild versorgt die 12-V-Eingangsquelle den Stromkreis über Schalter S1 mit Strom.Wenn S1 eingeschaltet wird, fließt Strom durch die Induktivität L, die Energie speichert und gleichzeitig den Lastwiderstand RL und den Ladekondensator C mit Strom versorgt.
Wenn der Schalter ausgeschaltet wird, gibt die Induktivität ihre gespeicherte Energie über die Diode D1 ab, sodass weiterhin Strom zur Last fließen kann, auch wenn der Schalter geöffnet ist.Kondensator C glättet die Ausgangsspannung und reduziert die Welligkeit.Durch die Steuerung der Ein- und Ausschaltzeit des Schalters, die als Arbeitszyklus bezeichnet wird, regelt der Wandler die Ausgangsspannung auf einen niedrigeren Wert als die Eingangsspannung.

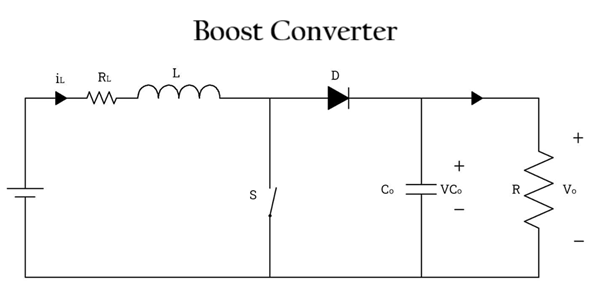

Ein Aufwärtswandler ist ein nicht isolierter DC-DC-Wandler, der die Eingangsspannung auf eine höhere Ausgangsspannung erhöht.Im Bild arbeiten die Induktivität L, der Schalter S, die Diode D, der Kondensator Co und der Lastwiderstand R zusammen, um die Spannung zu erhöhen.Wenn Schalter S eingeschaltet wird, fließt Strom durch die Induktivität und Energie wird in ihrem Magnetfeld gespeichert, während die Diode den Strom von der Ausgangsseite blockiert.Wenn der Schalter ausgeschaltet wird, gibt der Induktor seine gespeicherte Energie über die Diode D an den Ausgangskondensator und die Last ab.Die freigegebene Induktorspannung addiert sich zur Eingangsspannung und erzeugt eine höhere Ausgangsspannung (Vo) als die Eingangsquelle.Der Kondensator Co glättet die Ausgangsspannung und reduziert die Welligkeit.

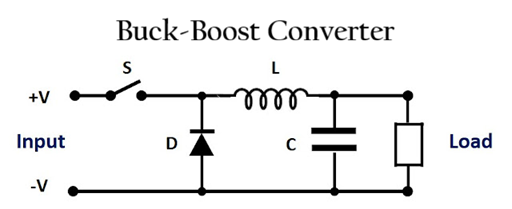

Ein Tief-Aufwärts-Wandler kann die Eingangsspannung entweder herabsetzen oder erhöhen.Im Bild steuert der Schalter S, wie sich Energie durch den Stromkreis bewegt.Wenn S eingeschaltet wird, fließt Strom vom Eingang durch die Induktivität L, sodass die Induktivität Energie speichert.Während dieser Zeit ist die Diode D in Sperrichtung vorgespannt und der Kondensator C versorgt die Last mit Strom.Wenn S ausgeschaltet wird, gibt die Induktivität ihre gespeicherte Energie über die Diode an den Kondensator und die Last ab.Dadurch kann die Schaltung eine Ausgangsspannung erzeugen, die je nach Arbeitszyklus höher oder niedriger als die Eingangsspannung sein kann.Diese Topologie ist für batteriebetriebene Systeme nützlich, bei denen die Eingangsspannung während des Betriebs steigen oder fallen kann.
Fortschrittliche und nicht isolierte DC/DC-Wandler mit hoher Verstärkung sind für Anwendungen konzipiert, die größere Spannungswandlungsverhältnisse, einen verbesserten Wirkungsgrad, eine geringere Welligkeit oder eine höhere Belastbarkeit als Standard-Abwärts- und Aufwärtswandler erfordern.Die Positive Output Super Lift Luo (POSLL) Der Wandler erhöht die Spannung durch eine Kondensator-Lift-Technik und behält gleichzeitig die positive Ausgangspolarität bei, was ihn für Anwendungen mit hoher Aufwärtsspannung nützlich macht. Quadratische Konverter Erzielen Sie eine viel höhere Spannungsverstärkung durch die Kombination mehrerer Umwandlungsstufen, was eine große Spannungserhöhung oder -reduzierung ohne extrem hohe Arbeitszyklen ermöglicht.
Wandler mit gekoppelter Induktivität Verwenden Sie magnetisch verbundene Induktivitäten, um die Spannungsverstärkung zu verbessern, die Schaltbelastung zu reduzieren und die Effizienz in kompakten Designs zu steigern. Interleaved-Konverter Verwenden Sie mehrere parallel arbeitende Schaltphasen, um den Strom gleichmäßiger zu verteilen, die Eingangs- und Ausgangswelligkeit zu reduzieren, die thermische Leistung zu verbessern und Systeme mit höherer Leistung zu unterstützen.
DC-DC-Wandler in Elektrofahrzeugen wandeln Hochspannungsbatteriestrom in niedrigere Spannungen um, die von Beleuchtungssystemen, Infotainmentmodulen, Sensoren, Steuerungen und Zusatzelektronik benötigt werden.Diese Wandler müssen mit hoher Effizienz arbeiten, da sich der Energieverlust direkt auf die Reichweite und die thermische Leistung auswirkt.EV-Systeme erfordern außerdem eine stabile Spannungsregelung bei schneller Beschleunigung, regenerativem Bremsen und Batteriespannungsschwankungen.
Solar- und erneuerbare Energiesysteme verwenden DC-DC-Wandler, um instabile Eingangsspannungen von Solarmodulen, Batterien und Energiespeichersystemen zu regulieren.Hochverstärkungswandler werden häufig verwendet, da sich die Spannung des Solarmoduls mit der Intensität des Sonnenlichts und der Temperatur ändert.
Batteriebetriebene Elektronikgeräte sind auf DC/DC-Wandler angewiesen, um eine stabile Spannung bereitzustellen, selbst wenn die Batteriespannung während der Entladung abfällt.Smartphones, Laptops, Drohnen, tragbare medizinische Geräte und tragbare Elektronikgeräte verwenden häufig Buck-, Boost- oder Buck-Boost-Wandler, um die Batterielebensdauer zu verbessern und Leistungsverluste zu reduzieren.
Industrielle Systeme verwenden DC-DC-Wandler zur Stromversorgung von SPS, Sensoren, Kommunikationsmodulen, Motortreibern und Automatisierungssteuerungen.In diesen Umgebungen treten häufig elektrische Störungen, Spannungsspitzen und hohe Schaltlasten auf, sodass Wandler unter rauen Bedingungen einen stabilen Betrieb gewährleisten müssen.
IoT- und eingebettete Systeme nutzen DC-DC-Wandler, um die Energie in kompakter Elektronik mit geringem Stromverbrauch effizient zu verwalten.Geräte wie intelligente Sensoren, drahtlose Module, Mikrocontroller und Edge-Computing-Systeme werden häufig mit Batterien oder Niederspannungsstromschienen betrieben.
• Effizienz - Misst, wie effektiv der Wandler die Eingangsleistung mit minimalem Energieverlust und minimaler Wärmeerzeugung an den Ausgang überträgt.
• Spannungsregelung – Beschreibt, wie stabil die Ausgangsspannung bei Änderungen der Eingangsspannung oder der Lastbedingungen bleibt.
• Schaltfrequenz - Eine höhere Schaltfrequenz kann die Komponentengröße verringern, aber möglicherweise die Schaltverluste und die elektromagnetische Strahlung erhöhen.
• Leistungsdichte – Bezieht sich darauf, wie viel Leistung der Konverter innerhalb einer kompakten physischen Größe liefern kann.
• Wärmeleistung - Gibt an, wie gut der Konverter die Wärme im Dauerbetrieb verwaltet.
• Welligkeitsspannung und Rauschen - Misst unerwünschte Spannungsschwankungen, die empfindliche elektronische Schaltkreise beeinträchtigen können.
• Vorübergehende Reaktion - Zeigt an, wie schnell der Wandler auf plötzliche Last- oder Eingangsspannungsänderungen reagiert.
• Elektromagnetische Interferenz (EMI) - Hochgeschwindigkeitsschaltungen können elektrisches Rauschen erzeugen, das benachbarte Stromkreise stören kann.
• Eingangsspannungsbereich - Definiert die minimale und maximale Eingangsspannung, die der Konverter sicher verarbeiten kann.
• Ladefähigkeit - Bestimmt, wie viel Strom oder Leistung der Konverter an angeschlossene Geräte liefern kann.
• Isolationsfähigkeit – Wichtig bei isolierten Wandlern, bei denen eine elektrische Trennung aus Sicherheits- und Schutzgründen erforderlich ist.
Die Auswahl des richtigen Wandlers hängt vom erforderlichen Spannungsbereich, Leistungspegel, Ausgangsstabilität, Schaltleistung, Wärmekontrolle und Geräuschgrenzen ab.Wenn Sie jede Topologie und ihre Stärken verstehen, können Sie einen Konverter auswählen, der den elektrischen und Leistungsanforderungen des Systems entspricht.
Isolierte DC-DC-Wandler verwenden einen Transformator, um die Eingangs- und Ausgangsseite elektrisch zu trennen.Dadurch werden empfindliche Schaltkreise vor Spannungsspitzen, Erdschleifenproblemen und elektrischen Fehlern geschützt.Sie sind auch in Systemen wichtig, die strenge elektrische Sicherheitsstandards erfüllen müssen.
Ein Sperrwandler speichert zunächst Energie im Transformator und überträgt sie an den Ausgang, wenn der Schalter ausgeschaltet wird.Ein Vorwärtswandler überträgt Energie direkt an den Ausgang, während der Schalter eingeschaltet ist, was normalerweise zu einer geringeren Welligkeit und einem besseren Wirkungsgrad bei höheren Leistungspegeln führt.
Diese Topologien nutzen mehrere Schaltgeräte und eine verbesserte Transformatorauslastung, um größere Leistungspegel effizienter zu bewältigen.Außerdem reduzieren sie die Belastung einzelner Komponenten und verbessern die thermische Leistung im Vergleich zu einfacheren Konverterkonstruktionen.
Resonanzwandler nutzen Soft-Switching-Techniken wie Zero Voltage Switching (ZVS), um Schaltverluste und Wärmeentwicklung zu reduzieren.Dies ermöglicht einen höheren Wirkungsgrad, geringere EMI und einen besseren Hochfrequenzbetrieb.
Der Arbeitszyklus steuert, wie lange der Schalter während des Betriebs EIN und AUS bleibt.Die Änderung des Arbeitszyklus wirkt sich direkt darauf aus, um wie viel der Wandler die Ausgangsspannung erhöht oder verringert.
Wandler mit gekoppelten Induktivitäten verbessern die Spannungsverstärkung und den Wirkungsgrad durch die Verwendung magnetisch verbundener Induktivitäten, während verschachtelte Wandler den Strom auf mehrere Phasen aufteilen, um Welligkeit, Wärme und Belastung der Komponenten zu reduzieren.
