FT230X-Pinbelegung, Treiber-Setup und Mikrocontroller-Schnittstellenhandbuch

Moderne Computer verwenden normalerweise USB-Anschlüsse, aber viele Mikrocontroller und eingebettete Geräte kommunizieren immer noch über serielle UART-Signale.Hier kommt der FT230X zum Einsatz.In diesem Artikel werden die Pinbelegung des FT230X, der interne Betrieb, die elektrischen Spezifikationen, das Treiber-Setup, die Mikrocontroller-Verbindung, die Leistung, Vergleiche und die Verwendung in der Praxis erläutert.

Katalog

FT230X USB-zu-UART-Schnittstellen-IC

Die FT230X ist ein kompakter USB-zu-UART-Schnittstellen-IC von FTDI.Es wandelt USB-Daten von einem Computer in asynchrone serielle UART-Signale um und ermöglicht so die Kommunikation externer Hardware über TX- und RX-Leitungen.Der Chip verarbeitet intern das gesamte USB-Protokoll, wodurch der Firmware-Aufwand reduziert und das serielle USB-Design vereinfacht wird.

Es unterstützt Datenraten von 300 Baud bis zu 3 MBaud, verfügt über eine integrierte Takterzeugung, ohne dass ein externer Quarz erforderlich ist, und bietet konfigurierbare CBUS-Pins, LED-Ansteuersignale, UART-Signalumkehrung und einen integrierten Speicher für die Gerätekonfiguration.Es unterstützt auch FTDI VCP- und D2XX-Treiber, wodurch das Gerät auf unterstützten Systemen als virtueller COM-Port angezeigt wird.

Der FT230X ist für kompakte und stromsparende Hardware konzipiert und verfügt über USB 2.0 Full Speed-Kompatibilität, integrierten Reset, interne Regler, niedrigen Aktiv- und Ruhestrom sowie Betrieb über einen erweiterten Temperaturbereich.

Bestellinformationen:

Teil Nummer	Paket Typ	Pin Zählen	Paket Beschreibung	RoHS Status
FT230XS-R	SSOP	16 Stifte	Klein schrumpfen Übersichtspaket	RoHS-konform
FT230XQ-R	QFN	16 Stifte	Quad-Wohnung Bleifreies Paket	RoHS-konform

Pinbelegung und Hardwareübersicht des FT230X

Der FT230X verfügt über USB-Kommunikationspins wie USBDP und USBDM, die direkt mit den USB-Datenleitungen verbunden werden.Die TXD- und RXD-Pins übernehmen die serielle Übertragung und den Empfang von UART, während RTS# und CTS# optionale Hardware-Flusskontrolle für eine stabilere Kommunikation unterstützen.

Zu den strombezogenen Pins gehören VCCIO, 3V3OUT und GND.VCCIO ermöglicht die Anpassung der UART-Schnittstellenspannung an externe Logikpegel, während 3V3OUT den intern geregelten 3,3-V-Ausgang bereitstellt.Der Chip enthält außerdem einen RESET#-Pin zur Hardware-Reset-Steuerung.

Zusätzliche konfigurierbare Pins wie CBUS0, CBUS1, CBUS2 und CBUS3 können für Funktionen wie TX/RX-LED-Anzeigen, Taktausgang oder GPIO-Betrieb programmiert werden.Diese Flexibilität trägt dazu bei, das Design externer Schaltkreise zu vereinfachen und gleichzeitig die Schnittstellensteuerung und -überwachung zu verbessern.

Interner Betrieb des FT230X

Der FT230X fungiert als Brücke zwischen der USB-Schnittstelle eines Computers und einem seriellen UART-Kommunikationssystem.Intern wandelt der Chip USB-Datenpakete in UART-TX/RX-Signale um, die Mikrocontroller und eingebettete Hardware verstehen können.

Beim Anschluss an einen Computer werden USB-Signale über die USBDP- und USBDM-Pins eingegeben und an den integrierten USB-Transceiver und die Serial Interface Engine (SIE) weitergeleitet.Das SIE verwaltet Low-Level-USB-Kommunikationsaufgaben, einschließlich Paketdekodierung, Timing, Synchronisierung und USB-Protokollverarbeitung.Dadurch kann der externe Mikrocontroller über UART kommunizieren, ohne die USB-Firmware direkt implementieren zu müssen.

Die USB Protocol Engine verarbeitet dann die eingehenden USB-Daten und überträgt sie in die internen FIFO-Puffer.Der FT230X verfügt über separate 512-Byte-Sende- und Empfangs-FIFO-Puffer, die dazu beitragen, den Datenfluss zu glätten und Kommunikationsunterbrechungen bei seriellen Hochgeschwindigkeitsübertragungen zu reduzieren.

Nach der Pufferung sendet der UART-FIFO-Controller die Daten an den UART-Controller, wo die USB-Daten in standardmäßige serielle UART-Signale wie TXD, RXD, RTS# und CTS# umgewandelt werden.Der UART-Controller unterstützt außerdem programmierbare Signalinvertierung und konfigurierbare Kommunikationseinstellungen.

Der FT230X verfügt über einen internen Oszillator und Taktmultiplikator, der die erforderlichen Betriebstakte intern erzeugt, sodass kein externer Quarz erforderlich ist.Integrierte Spannungsregler sorgen für eine stabile interne Versorgung mit 3,3 V und 1,8 V, während der interne MTP-Speicher Gerätekonfigurationsinformationen wie USB-Deskriptoren und CBUS-Einstellungen speichert.

Diese integrierte Architektur trägt dazu bei, das Hardware-Design zu vereinfachen, externe Komponenten zu reduzieren und eine stabile USB-zu-Seriell-Kommunikation bei geringem Stromverbrauch bereitzustellen.

Elektrische Spezifikationen des FT230X

Parameter	Spezifikation
USB-Standard	USB 2.0 voll Geschwindigkeit
USB-Datenrate	12 Mbit/s
UART-Baudrate	300 Baud bis 3 MBaud
Betrieb Spannung	+5V Single Versorgung
UART-E/A-Spannung	1,8 V bis 5 V Kompatibel
Intern Reglerausgänge	3,3V und 1,8V
Logikebene Unterstützung	3,3 V CMOS / 5 V Tolerante Eingaben
TX/RX-FIFO Puffergröße	Jeweils 512 Byte
Integriert Erinnerung	2048-Byte-MTP Erinnerung
Taktquelle	Intern Oszillator
Externer Kristall Erforderlich	Nein
Aktiver Strom Verbrauch	Typischerweise 8 mA
USB-Suspend Aktuell	Typisch 125µA
Betrieb Temperaturbereich	-40°C bis +85°C
UART-Datenformat Unterstützung	7 oder 8 Datenbits
Stoppbit-Unterstützung	1 oder 2 Stoppbits
Paritätsunterstützung	Ungerade, gerade, Mark, Raum, keiner
Pakettypen	16-poliges SSOP, 16-poliges QFN
Flusskontrolle Unterstützung	RTS#, CTS#
USB-Treiber Unterstützung	VCP und D2XX Treiber
USB-Stromversorgungsmodi	Busbetrieben, Selbstversorgt
CBUS-Pins	Konfigurierbar GPIO-Funktionen
Signalinvertierung	Unterstützt
ESD/Reset Funktionen	Integriert Power-On-Reset
Compliance	RoHS-konform

FT230X-Kommunikationsleistung

Der FT230X unterstützt UART-Datenübertragungsraten von 300 Baud bis zu 3 MBaud und ermöglicht so sowohl langsame Steuerungskommunikation als auch schnellen seriellen Datenaustausch.Die integrierte USB-Protokollverarbeitung trägt dazu bei, den Verarbeitungsaufwand auf dem externen Mikrocontroller zu reduzieren, was die Kommunikationseffizienz verbessert und das Systemdesign vereinfacht.

Um einen reibungslosen Datenfluss während der kontinuierlichen Übertragung zu gewährleisten, verfügt der FT230X über separate 512-Byte-FIFO-Puffer für Übertragung und Empfang.Diese Puffer tragen dazu bei, Datenverluste zu minimieren, Überlaufrisiken zu reduzieren und die Stabilität bei der Kommunikation mit hohem Durchsatz zu verbessern.Das interne Puffersystem ist besonders nützlich, wenn es um Burst-Datenübertragungen oder schnelle serielle Kommunikation zwischen dem USB-Host und dem UART-Gerät geht.

Der FT230X bietet außerdem eine geringe Kommunikationslatenz und eine stabile Timing-Leistung durch sein integriertes Takterzeugungssystem.Da der Chip einen internen Oszillator und Taktmultiplikator verwendet, ist kein externer Quarz erforderlich, während gleichzeitig die zuverlässige UART-Timinggenauigkeit erhalten bleibt.Die Unterstützung der Hardware-Flusskontrolle durch RTS# und CTS# verbessert die Kommunikationsstabilität weiter, indem Pufferüberläufe bei starkem Datenverkehr verhindert werden.

Im praktischen Betrieb ist der FT230X bekannt für zuverlässige USB-Verbindungsstabilität, geringen Stromverbrauch und konsistente Treiberleistung über alle unterstützten Betriebssysteme hinweg.Der integrierte USB-Transceiver, die Spannungsregler und die Protokoll-Engine tragen dazu bei, die Komplexität des externen Designs zu reduzieren und gleichzeitig eine zuverlässige serielle Kommunikationsleistung in kompakten Hardware-Designs aufrechtzuerhalten.

FT230X-Treiberinstallation und Software-Setup

Der FT230X verwendet FTDI Virtual COM Port (VCP) und D2XX-Treiber, damit ein Computer das Gerät als seriellen COM-Port erkennen kann.Nach dem Anschließen des FT230X über USB erkennt das Betriebssystem normalerweise die Hardware und lädt automatisch den entsprechenden Treiber.Nach der Installation erscheint das Gerät im System als standardmäßige serielle Kommunikationsschnittstelle, die mit Terminalsoftware, Programmiertools und eingebetteten Entwicklungsplattformen verwendet werden kann.

Für Windows-Systeme installieren Benutzer normalerweise das offizielle FTDI VCP-Treiberpaket.Nach der Installation kann der FT230X im Geräte-Manager im Abschnitt „COM-Port“ überprüft werden.Linux-Systeme verfügen im Allgemeinen über eine integrierte FTDI-Treiberunterstützung im Kernel, sodass das Gerät normalerweise ohne zusätzliche Installationsschritte automatisch erkannt wird.macOS unterstützt auch FTDI-Treiber, obwohl neuere Systemversionen möglicherweise aktualisierte Treiberpakete oder die Genehmigung von Sicherheitsberechtigungen während der Installation erfordern.

Für eine stabile Kommunikationsleistung ist die ordnungsgemäße Treiberinstallation wichtig.Falsche Treiber, beschädigte USB-Kabel oder Probleme mit der Stromversorgung können dazu führen, dass der FT230X nicht korrekt erkannt wird.In einigen Fällen müssen Benutzer den Treiber möglicherweise manuell auswählen oder das System nach der Installation neu starten.Sobald der FT230X richtig konfiguriert ist, bietet er eine stabile serielle Kommunikation mit geringer Latenz und zuverlässiger USB-Konnektivität.

So verwenden Sie FT230X mit Mikrocontrollern

Der FT230X verbindet den USB-Anschluss eines Computers mit der UART-Schnittstelle eines Mikrocontrollers.In der oben gezeigten Schaltung empfängt der FT230X USB-Signale über den USB-Anschluss und wandelt sie in UART-Kommunikationssignale wie TXD, RXD, RTS# und CTS# um.Diese Signale werden dann zur seriellen Kommunikation direkt mit den UART-Pins des Mikrocontrollers verbunden.

Um die Kommunikation korrekt herzustellen, muss der TXD-Pin des FT230X mit dem RX-Pin des Mikrocontrollers verbunden sein, während der RXD-Pin des FT230X mit dem TX-Pin des Mikrocontrollers verbunden ist.Beide Geräte müssen den gleichen Erdungsanschluss haben.Der VCCIO-Pin wird verwendet, um den UART-Logikspannungspegel an den Ziel-Mikrocontroller anzupassen und so die Kompatibilität mit 3,3-V- und 5-V-Systemen zu ermöglichen.

Die Schaltung umfasst außerdem USB-Schutz- und Filterkomponenten wie Ferritperlen, Kondensatoren und Widerstände, um die Signalintegrität zu verbessern und elektrisches Rauschen zu reduzieren.Die CBUS-Pins sind so konfiguriert, dass sie TX- und RX-Aktivitäts-LEDs ansteuern, sodass Benutzer die serielle Datenübertragung visuell überwachen können.

Nach der Installation des FTDI-Treibers auf dem Computer erscheint der FT230X als virtueller COM-Port.Serielle Terminalsoftware oder Entwicklungstools können dann über USB direkt mit dem angeschlossenen Mikrocontroller kommunizieren.

FT230X im Vergleich zu anderen USB-zu-UART-Konvertern

Konverter IC	Schnittstelle Typ	Max UART-Geschwindigkeit	Schlüssel Stärke	Hauptsächlich Einschränkung	Am besten Anwendungsfall
FT230X	USB zu UART	Auf bis 3 MBaud	Kompakte Größe, stabile FTDI-Treiber, kein externer Quarz	Weniger Pins als größere FTDI-Chips	Klein USB-zu-seriell-Designs
FT232RL	USB zu UART	Auf bis 3 MBaud	Ausgereift, weithin gebraucht, mehr I/O-Optionen	Größer und normalerweise höhere Kosten	Universell einsetzbar USB-Seriell-Adapter
CH340	USB zu UART	Im Allgemeinen bis zu 2 Mbit/s	Niedrige Kosten und leicht zu beschaffen	Fahrerunterstützung kann je nach System variieren	Budget-USB serielle Module
CP2102	USB zu UART	Auf bis 1 Mbit/s	Guter Fahrer Unterstützung und kompaktes Design	Niedrigere maximale Baudrate Rate als FT230X	Mikrocontroller Entwicklungsboards
PL2303	USB zu UART	Im Allgemeinen bis zu 1 Mbit/s	Häufig bei älteren Menschen Serielle USB-Kabel	Klon/Treiber Kompatibilitätsprobleme	Grundlegendes Erbe serielle Adapter
MCP2221A	USB zu UART/I2C	Auf bis 460,8 kbps UART	Fügt USB-zu-I2C hinzu Unterstützung	Langsamerer UART Leistung	Einfach USB-I2C/UART-Brückendesigns

Tatsächliche Anwendungen von FT230X

Debugging eingebetteter Systeme

Der FT230X wird häufig für das UART-Debugging in eingebetteten Systemen verwendet.Ingenieure verbinden den FT230X mit Mikrocontrollern, um die serielle Ausgabe zu überwachen, Diagnosemeldungen anzuzeigen und das Firmware-Verhalten während der Entwicklung zu testen.Die stabile USB-Verbindung und die zuverlässige COM-Port-Kommunikation machen das Debuggen einfacher und konsistenter.

Hochladen der Firmware

FT230X wird üblicherweise in Hardware integriert, die eine Firmware-Programmierung über UART-Kommunikation erfordert.Es ermöglicht Computern, Firmware-Daten über USB direkt an Mikrocontroller zu übertragen, was Software-Updates vereinfacht und den Bedarf an dedizierten seriellen Anschlüssen auf modernen Computern reduziert.

Industrielle Steuerungsschnittstellen

Industrielle Systeme nutzen häufig die UART-Kommunikation zur Maschinensteuerung, Überwachung und Konfiguration.Der FT230X bietet eine stabile USB-zu-Seriell-Schnittstelle, die es Wartungscomputern und Steuerungssystemen ermöglicht, über eine Standard-USB-Verbindung mit Industriesteuerungen zu kommunizieren.

IoT-Gerätekommunikation

Viele IoT-Entwicklungsplattformen verwenden FT230X für die serielle Kommunikation während der Geräteeinrichtung, beim Testen und bei der Datenüberwachung.Es ermöglicht Entwicklern den Austausch von Sensordaten, Konfigurationsbefehlen und Debugging-Informationen zwischen der IoT-Hardware und einem Computer.

USB-zu-Seriell-Adaptermodule

Der FT230X wird häufig in seriellen USB-zu-TTL-Konvertermodulen verwendet.Diese Adapter bieten eine einfache Möglichkeit, UART-basierte Hardware für Kommunikations-, Konfigurations- und Testzwecke über USB mit Computern zu verbinden.

FPGA- und Entwicklungsboard-Schnittstellen

Entwicklungsboards und FPGA-Systeme enthalten häufig FT230X-Chips, um eine direkte serielle USB-Kommunikation zu ermöglichen.Dadurch können Benutzer auf Bootloader, serielle Konsolen und Konfigurationsschnittstellen zugreifen, ohne dass externe serielle Hardware erforderlich ist.

Serielle Datenprotokollierungssysteme

Der FT230X kann in Systemen eingesetzt werden, die kontinuierlich serielle Daten sammeln und an einen Computer übertragen.Seine internen FIFO-Puffer tragen dazu bei, eine stabile Kommunikation während der kontinuierlichen Datenübertragung aufrechtzuerhalten und das Risiko von Datenverlusten zu verringern.

Labor- und Testgeräte

Testinstrumente und Laborgeräte verwenden manchmal FT230X als USB-Kommunikationsschnittstelle zur Systemüberwachung, Kalibrierung und Parameterkonfiguration.Der Chip vereinfacht die Computerkonnektivität und sorgt gleichzeitig für eine zuverlässige serielle Kommunikationsleistung.

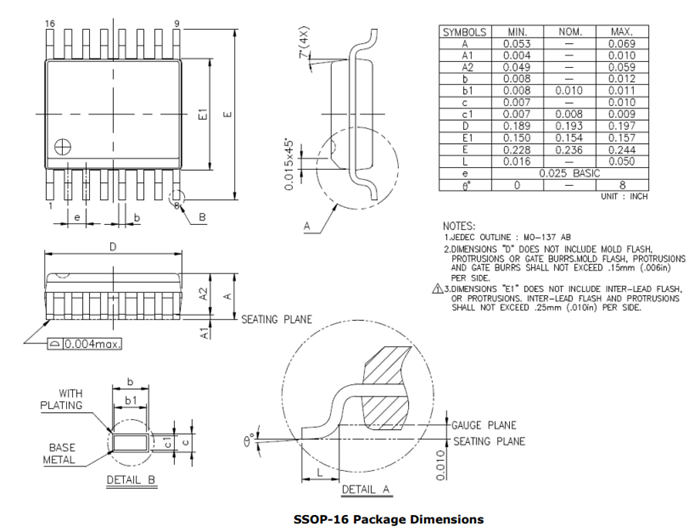

Mechanische Abmessungen des FT230X

Fazit

Der FT230X ist ein praktischer USB-zu-UART-Schnittstellen-IC für Designs, die stabile serielle Kommunikation, kompakte Hardware und einfache USB-Konnektivität erfordern.Seine integrierte USB-Engine, interner Oszillator, Spannungsregler, konfigurierbare CBUS-Pins, FIFO-Puffer und Treiberunterstützung tragen dazu bei, externe Komponenten zu reduzieren und gleichzeitig die Designzuverlässigkeit zu verbessern.Insgesamt ist der FT230X eine gute Wahl, wenn Sie eine kleine, stromsparende und zuverlässige serielle USB-Schnittstelle benötigen.Dies ist besonders nützlich, wenn stabile Treiber, flexible Logikspannungsunterstützung und saubere UART-Kommunikation wichtiger sind als nur die Wahl des günstigsten Konverters.

Häufig gestellte Fragen [FAQ]

1. Warum benötigt der FT230X keinen externen Quarzoszillator?

Der FT230X verfügt über einen internen Oszillator und eine Taktmultiplikatorschaltung, die intern die erforderlichen Betriebstakte erzeugt.Dadurch werden externe Komponenten reduziert, die Leiterplattengröße verringert, das Schaltungsdesign vereinfacht und die Gesamtsystemintegration verbessert.

2. Wie verbessern die FT230X FIFO-Puffer die Zuverlässigkeit der seriellen Kommunikation?

Der FT230X enthält separate 512-Byte-Sende- und Empfangs-FIFO-Puffer, die für einen reibungslosen Datenfluss bei Hochgeschwindigkeitskommunikation sorgen.Diese Puffer verringern das Überlaufrisiko, minimieren Datenverluste und verbessern die Stabilität bei Burst-Datenübertragungen.

3. Was ist der Vorteil, wenn FT230X sowohl VCP- als auch D2XX-Treiber unterstützt?

VCP-Treiber ermöglichen es dem FT230X, als Standard-COM-Port zu erscheinen, was die Integration mit Terminalsoftware und eingebetteten Tools vereinfacht.D2XX-Treiber bieten direkten USB-Zugriff für erweiterte Anwendungen, die eine Kommunikationssteuerung auf niedrigerer Ebene erfordern.

4. Warum ist VCCIO wichtig, wenn FT230X an Mikrocontroller angeschlossen wird?

Der VCCIO-Pin ermöglicht die Anpassung der UART-Logikspannung an die Zielsystemspannung.Dadurch kann der FT230X sicher mit 3,3-V- und 5-V-Mikrocontrollern kommunizieren, ohne Kompatibilitätsprobleme auf Logikebene zu verursachen.

5. Wie reduziert der FT230X die Komplexität der Mikrocontroller-Firmware?

Der FT230X verarbeitet das komplette USB-Protokoll intern über seinen integrierten USB-Transceiver und die Serial Interface Engine (SIE).Dadurch entfällt die Notwendigkeit, dass der Mikrocontroller komplexe USB-Firmware-Stacks implementieren muss.

6. Welche Kommunikationsprobleme können auftreten, wenn die Flusskontrolle RTS# und CTS# nicht verwendet wird?

Ohne Hardware-Flusskontrolle kann es bei der Hochgeschwindigkeitskommunikation zu Pufferüberläufen oder Datenverlusten kommen, wenn das empfangende Gerät eingehende Daten nicht schnell genug verarbeiten kann.RTS# und CTS# helfen bei der Regulierung des Datenflusses, um die Stabilität zu verbessern.

7. Warum wird der FT230X allgemein gegenüber kostengünstigen USB-zu-UART-Konvertern bevorzugt?

Der FT230X ist bekannt für stabile FTDI-Treiberunterstützung, zuverlässige USB-Erkennung, Kommunikation mit geringer Latenz und konsistente Betriebssystemkompatibilität.Diese Eigenschaften tragen dazu bei, Kommunikations- und fahrerbezogene Probleme zu reduzieren.

8. Wie verbessern die CBUS-Pins die Hardware-Flexibilität?

CBUS-Pins können für mehrere Funktionen wie TX/RX-LED-Anzeigen, GPIO-Betrieb, Taktausgabe oder Schlafsignale konfiguriert werden.Dadurch können Entwickler nützliche Steuerungs- und Überwachungsfunktionen ohne zusätzliche Komponenten hinzufügen.

9. Welche Faktoren können verhindern, dass der FT230X von einem Computer erkannt wird?

Häufige Ursachen sind falsche Treiber, beschädigte USB-Kabel, unzureichende Stabilität der Stromversorgung, Probleme mit dem PCB-Layout oder Probleme mit der USB-Signalintegrität.Auch eine unsachgemäße Erdung und fehlende Entkopplungskondensatoren können die Erkennungssicherheit beeinträchtigen.
