Erkundung der Funktionsweise, Typen und Farbcodes von Widerständen

Ein Widerstand ist eine der grundlegendsten Komponenten in der Elektronik.Es steuert, wie viel Strom durch einen Stromkreis fließt, und stellt so sicher, dass jedes Teil sicher und effizient arbeitet.Ohne Widerstände würden viele elektronische Geräte aufgrund des zu hohen Stroms überhitzen oder ausfallen.In diesem Artikel werden die Definition, das Symbol, die Funktionen, der Farbcode, die Anwendungen und vieles mehr des Widerstands erläutert.

Katalog

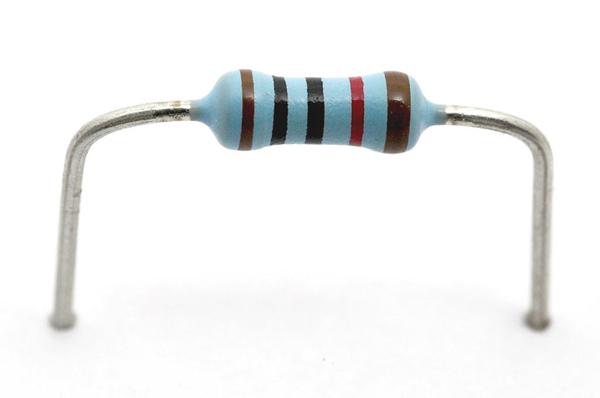

Was ist Widerstand?

Ein Widerstand ist eine passive elektronische Komponente, die dazu dient, den Stromfluss in einem Stromkreis zu steuern oder zu begrenzen.Es erzeugt keine Energie, sondern widersteht dem Stromfluss und wandelt einen Teil der elektrischen Energie in Wärme um.Der Widerstandswert wird in Ohm (Ω) gemessen und seine Dimensionsformel lautet M L² A⁻² T⁻³.

Widerstände spielen eine Rolle bei der Aufrechterhaltung der Sicherheit und Stabilität elektrischer und elektronischer Schaltkreise.Sie werden verwendet, um den Strom zu begrenzen, die Spannung zu teilen und empfindliche Komponenten wie LEDs, Transistoren und Mikrocontroller vor übermäßigem Strom zu schützen.Durch die Wahl des richtigen Widerstands wird sichergestellt, dass jeder Teil eines Stromkreises effizient und innerhalb sicherer Grenzen arbeitet.

Der Wert eines Widerstands kann anhand der auf seinem Gehäuse aufgedruckten Farbstreifen bestimmt werden.Ein Standard-Vierbandwiderstand hat für jedes Farbband eine spezifische Bedeutung.Das erste Band stellt die erste Ziffer des Widerstandswerts dar, das zweite Band stellt die zweite Ziffer dar, das dritte Band fungiert als Multiplikator, der bestimmt, wie viele Nullen auf die Ziffern folgen, und das vierte Band zeigt die Toleranz oder die zulässige Abweichung vom angegebenen Widerstand.

Beispielsweise stellt ein Widerstand mit den Farbbändern Rot, Violett, Gelb und Gold einen Widerstand von 27 × 10⁴ Ω oder 270 kΩ mit einer Toleranz von ±5 % dar.Dies bedeutet, dass der tatsächliche Widerstand geringfügig variieren kann, für die meisten Anwendungen jedoch innerhalb akzeptabler Grenzen bleibt.

Symbol des Widerstands

In elektronischen Schaltplänen stellt das Widerstandssymbol eine Komponente dar, die den Stromfluss steuert oder begrenzt.Es hilft, die Spannung zu regulieren, empfindliche Komponenten zu schützen und eine stabile Schaltkreisleistung sicherzustellen.Das Verständnis der Widerstandssymbole ist für das genaue Lesen und Entwerfen elektronischer Schaltkreise unerlässlich.

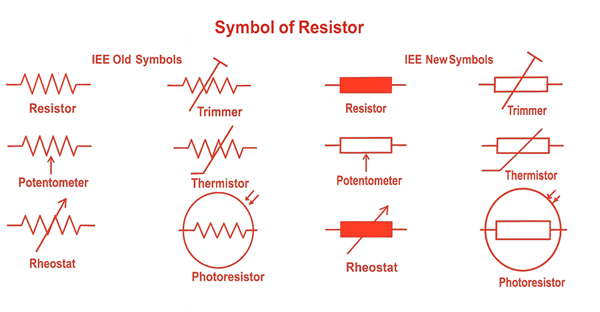

Es gibt zwei gängige Darstellungen eines Widerstands.Das alte IEEE-Symbol ist als Zickzacklinie gezeichnet und symbolisiert den Widerstand gegen den Stromfluss, während das neue IEEE-Symbol eine rechteckige Form für ein einfacheres und moderneres Aussehen verwendet.Beide Formen dienen demselben Zweck und zeigen an, wo innerhalb eines Stromkreises Widerstand angelegt wird.

Verschiedene Variationen des Widerstandssymbols weisen auf bestimmte Widerstandstypen hin.Der Trimmer oder variable Widerstand ist mit einem Pfeil versehen, der anzeigt, dass sein Widerstand angepasst werden kann.Auf dem Potentiometer befindet sich ein Pfeil, der zur Mitte zeigt und die Spannungsteilung zwischen zwei Punkten darstellt.Der Rheostat sieht ähnlich aus, wird aber hauptsächlich zur Stromsteuerung verwendet.Der Thermistor weist eine diagonale Linie auf, die anzeigt, dass sich sein Widerstand mit der Temperatur ändert.Der Fotowiderstand, auch lichtabhängiger Widerstand (LDR) genannt, ist in einem Kreis dargestellt, auf den Pfeile zeigen, die seine Empfindlichkeit gegenüber der Lichtintensität darstellen.

Funktionen des Widerstands

• Aktuelle Einschränkung – In Schaltkreisen, die LEDs, Transistoren und integrierte Schaltkreise enthalten, verhindern Widerstände, dass übermäßiger Strom durchfließt.Ohne Widerstände könnten diese Komponenten leicht durchbrennen oder versagen.Beispielsweise benötigt eine LED eine bestimmte Strommenge, um richtig zu leuchten;Ein Widerstand hilft dabei, dieses Niveau aufrechtzuerhalten, indem er den Durchfluss begrenzt und Schäden verhindert.

• Spannungsabteilung – Wenn Widerstände in Reihe geschaltet werden, bilden sie einen Spannungsteiler, der die Eingangsspannung in kleinere, präzise Werte aufteilt.Diese Technik wird häufig in Sensorschnittstellen, analogen Schaltkreisen und Steuerungssystemen eingesetzt, bei denen genaue Spannungspegel für den ordnungsgemäßen Betrieb und die ordnungsgemäße Messung erforderlich sind.

• Biasing und Verstärkung – In Verstärker- und Transistorschaltungen sind Widerstände für die Einstellung des richtigen Vorspannungspunkts unerlässlich.Sie helfen Transistoren und Operationsverstärkern, in ihrem stabilen Bereich zu arbeiten und sorgen für eine klare Signalverstärkung mit minimaler Verzerrung.Ohne geeignete Vorspannungswiderstände können Schaltkreise instabil werden und eine schlechte oder inkonsistente Leistung erbringen.

• Timing- und Oszillatorschaltungen – Widerstände arbeiten mit Kondensatoren zusammen, um Lade- und Entladeraten zu bestimmen, die Zeitintervalle oder Schwingungsfrequenzen definieren.Diese Widerstands-Kondensator-Netzwerke (RC) werden in Timern, Uhren, Wellenformgeneratoren und anderen Schaltkreisen verwendet, die auf eine präzise Zeitsteuerung angewiesen sind.

• Filterung und Signalkonditionierung – Widerstände werden mit Kondensatoren oder Induktivitäten kombiniert, um Filter zu schaffen, die den Frequenzgang steuern.Tiefpass-, Hochpass- und Bandpassfilter werden beispielsweise in Kommunikationssystemen, in der Audioelektronik und in Stromversorgungsschaltungen verwendet, um unerwünschtes Rauschen zu entfernen und den Signalfluss zu stabilisieren.

• Temperaturerfassung – Spezielle Widerstände, sogenannte Thermistoren, ändern ihren Widerstand je nach Temperatur.Sie werden in Thermostaten, Temperaturüberwachungssystemen und Stromkreisschutzgeräten zur Messung und Regelung des Wärmeniveaus eingesetzt.In ähnlicher Weise schützen Varistoren Schaltkreise vor Spannungsspitzen, indem sie ihren Widerstand als Reaktion auf hohe Spannungen anpassen.

• Last- und Überspannungsschutzschaltungen – Hochleistungswiderstände werden bei Gerätetests als Lastwiderstände verwendet, um tatsächliche Arbeitsbedingungen zu simulieren.Sie werden auch als Begrenzer verwendet, um Energiespitzen in der Leistungselektronik zu absorbieren und Schalter, Motoren und Wandler vor Spannungsspitzen zu schützen.

Grundlegendes Funktionsprinzip des Widerstands

Ein Widerstand begrenzt den Stromfluss in einem Stromkreis.Es funktioniert nach dem Prinzip des elektrischen Widerstands, der der Bewegung von Elektronen innerhalb eines Leiters entgegenwirkt.Der Widerstand wird in Ohm (Ω) gemessen und bestimmt, wie viel Strom durchfließen kann.Bei hohem Widerstand nimmt der Stromfluss ab;Wenn er niedrig ist, kann mehr Strom durch den Stromkreis fließen.Aufgrund dieser Fähigkeit, den Strom zu steuern, sind Widerstände für die Spannungsregelung, den Schutz von Komponenten und die Gewährleistung eines stabilen Betriebs in allen Arten von elektronischen Geräten unerlässlich.

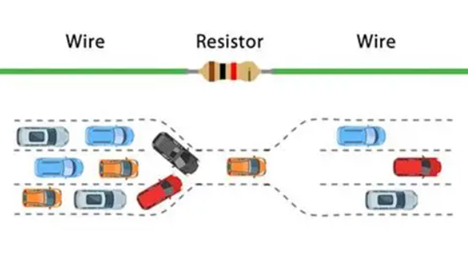

Die Abbildung vergleicht elektrischen Strom mit Fahrzeuge, die sich auf einer Straße bewegen.Die Drähte auf beiden Seiten stellen offene Fahrspuren dar wo der Strom ungehindert fließt, während der Widerstand als schmaler Durchgang fungiert verlangsamt die Bewegung von Elektronen – genau wie ein Verkehrsstau die Geschwindigkeit verringert Anzahl der Autos, die gleichzeitig passieren können.Diese einfache Analogie hilft zu veranschaulichen, wie a Ein Widerstand begrenzt und steuert den Stromfluss in einem Stromkreis.

Das Prinzip anhand des Ohmschen Gesetzes verstehen

Das Funktionsprinzip eines Widerstands lässt sich am besten durch das Ohmsche Gesetz erklären, das die Beziehung zwischen Spannung, Strom und Widerstand definiert.Nach diesem Gesetz ist der durch einen Widerstand fließende Strom direkt proportional zur an ihm angelegten Spannung und umgekehrt proportional zu seinem Widerstand.Es wird durch die Gleichung ausgedrückt V = I × R, wobei V die Spannung in Volt, I den Strom in Ampere und R den Widerstand in Ohm darstellt.Dies bedeutet, dass eine Erhöhung der Spannung den Strom erhöht, wenn der Widerstand konstant bleibt, während eine Erhöhung des Widerstands den Strom bei gleichem Spannungsniveau verringert.

Berechnung des Widerstandswertes

Um den geeigneten Widerstand für einen Stromkreis zu berechnen, müssen Sie die Spannungs- und Stromwerte kennen.Verwendung der Formel R = V / I können Sie bestimmen, wie viel Widerstand erforderlich ist, um den gewünschten Stromfluss zu erreichen.Die Auswahl des richtigen Widerstands gewährleistet einen effizienten Betrieb und verhindert, dass Schaltungskomponenten durch zu hohen Strom überhitzen oder beschädigt werden.

Sorten von Widerständen

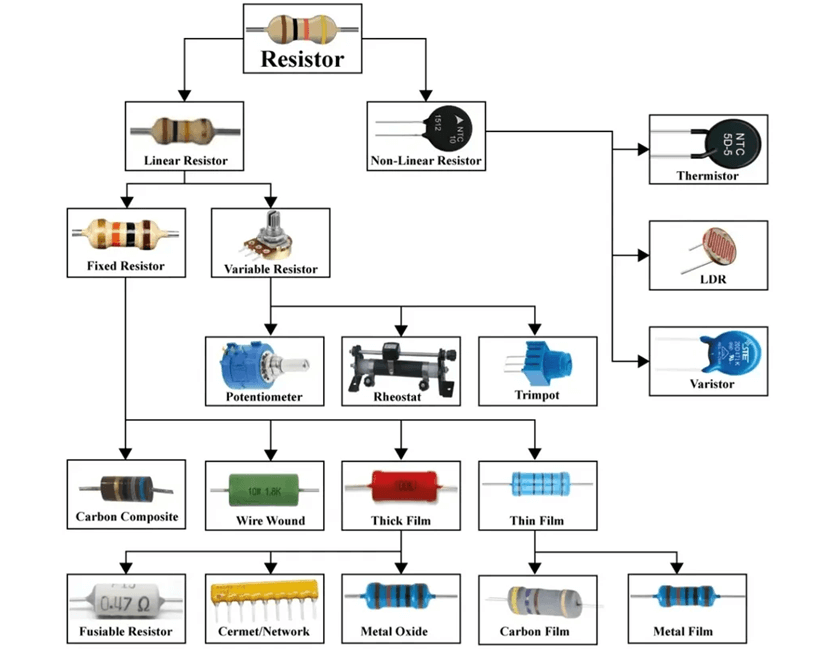

Abhängig von ihren Eigenschaften und Anwendungen werden Widerstände in zwei Hauptkategorien eingeteilt: lineare Widerstände und nichtlineare Widerstände.

• Lineare Widerstände Halten Sie unabhängig von Spannungs- oder Stromänderungen einen konstanten Widerstandswert aufrecht.Sie werden weiter in Festwiderstände und Variable Widerstände unterteilt.

- Feste Widerstände haben einen dauerhaften Widerstandswert und werden dort eingesetzt, wo eine stabile Strombegrenzung oder Spannungsteilung erforderlich ist.Es gibt sie in verschiedenen Ausführungen, z. B. als Kohlenstoffverbund-, Draht-, Dickschicht-, Dünnschicht-, Metalloxid- und Metallschichtwiderstände.Jeder Typ bietet einzigartige Eigenschaften.Beispielsweise können Drahtwiderstände hohe Leistungslasten bewältigen, während Metallschichtwiderstände wegen ihrer Präzision und Temperaturstabilität bevorzugt werden.Kohleschicht- und Dickschichtwiderstände werden aufgrund ihrer geringen Kosten und Zuverlässigkeit häufig in Schaltkreisen für allgemeine Zwecke verwendet.

- Variable WiderständeAuf der anderen Seite können Benutzer den Widerstand entsprechend den Schaltungsanforderungen anpassen.Dazu gehören Potentiometer, Rheostate und Trimpots.Ein Potentiometer wird häufig zum Einstellen von Lautstärke oder Helligkeit verwendet, während Rheostaten den Stromfluss in Stromkreisen steuern.Trimpots, auch Voreinstellwiderstände genannt, werden zur Feinabstimmung und Kalibrierung elektronischer Geräte verwendet.

• Nichtlineare Widerstände sich anders verhalten.Ihr Widerstand ändert sich mit Schwankungen der Temperatur, des Lichts oder der Spannung.Zu den häufigsten Beispielen gehören Thermistoren, LDRs (lichtabhängige Widerstände) und Varistoren.Thermistoren reagieren auf Temperaturänderungen – NTC-Typen verringern den Widerstand, wenn die Temperatur steigt, während PTC-Typen das Gegenteil bewirken.LDRs verändern den Widerstand je nach Lichtintensität und eignen sich daher ideal für automatische Beleuchtungs- und Sensorsysteme.Varistoren schützen empfindliche Elektronik vor Spannungsspitzen, indem sie den Widerstand bei Überspannungen schnell senken.

Farbcode des Widerstands

Widerstände verwenden ein Farbcodesystem, um ihren Widerstandswert anzuzeigen, da das Aufdrucken von Zahlen auf ihre kleinen Gehäuse unpraktisch ist.Dieses System verwendet farbige Bänder, normalerweise vier, die um den Widerstand herum gedruckt sind, um Zahlen, Multiplikatoren und Toleranz darzustellen.Durch Ablesen dieser Farbbänder können Sie den genauen Widerstandswert des Widerstands leicht bestimmen.

So funktioniert der Farbcode

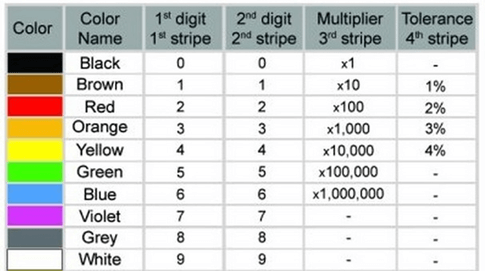

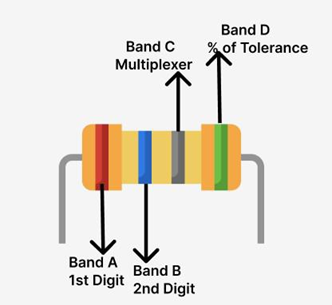

Jede Farbe entspricht einer bestimmten Zahl.Von links nach rechts gelesen geben diese Farben den Wert und die Toleranz des Widerstands an.Das Farbcodesystem ist weltweit standardisiert und ermöglicht es jedem in der Elektronikbranche, Widerstandswerte ohne zusätzliche Werkzeuge schnell zu identifizieren.

Eselsbrücke zum Merken der Farbfolge

Damit Sie sich die Sequenz leichter merken können, verwenden Sie diese einfache Gedächtnisstütze:

Schwarzbären laufen über junges Gras, aber Veilchen wachsen wild.

Jedes Wort repräsentiert eine Farbe in der Reihenfolge: Schwarz, Braun, Rot, Orange, Gelb, Grün, Blau, Violett, Grau und Weiß. Diese Farben entsprechen den Zahlen von 0 bis 9.Sobald Sie mit diesem Muster vertraut sind, können Sie Widerstandswerte genau und effizient ablesen.

Parameter des Widerstands

Parameter	Beschreibung
Widerstandswert	Das einfachste Eigenschaft eines Widerstands, gemessen in Ohm (Ω).Es definiert, wie viel Widerstand begrenzt den Stromfluss gemäß dem Ohmschen Gesetz (V = IR).Höher Widerstand bedeutet weniger Stromfluss, während ein geringerer Widerstand mehr ermöglicht.
Toleranz	Gibt an, wie Der tatsächliche Widerstand kann stark vom angegebenen Wert abweichen.Ausgedrückt als Prozentsatz (±1 %, ±5 %, ±10 %), es zeigt die Genauigkeit an.Ein 100 Ω ±5 % Widerstand kann Messen Sie zwischen 95 Ω und 105 Ω.
Temperatur Koeffizient (TCR)	Beschreibt wie Widerstandsänderungen mit der Temperatur, gemessen in ppm/°C.Ein kleinerer TCR-Wert bedeutet, dass der Widerstand unter wechselnden thermischen Bedingungen stabiler ist.
Nennleistung	Das Maximum Energiemenge (in Watt), ohne die der Widerstand sicher abgeführt werden kann Überhitzung oder Ausfall.Zu den gängigen Nennwerten gehören 1/8 W, 1/4 W, 1/2 W, 1 W und 2 W.
Maximales Arbeiten Stromspannung	Das Höchste Dauerspannung kann der Widerstand auch ohne Strom sicher bewältigen Durchschlag oder Lichtbogenbildung.Dies gewährleistet eine lange Haltbarkeit im Hochspannungsbereich Schaltkreise.
Geräuschpegel	Bezieht sich auf zufällig Spannungsschwankungen, die durch das Widerstandsmaterial erzeugt werden.Metallschichtwiderstände haben einen sehr geringen Geräuschpegel, während Typen mit Kohlenstoffzusammensetzung mehr produzieren, was sie zu einem echten Vergnügen macht für Präzisionselektronik weniger geeignet.
Stabilität und Zuverlässigkeit	Bestimmt, wie Ein Widerstand behält seinen Widerstandswert über die Zeit konstant bei, Temperatur und Luftfeuchtigkeit.Hochstabile Widerstände sind unerlässlich Präzisions- und Kalibrierschaltungen.
Stromspannung Koeffizient	Definiert die kleine Widerstandsänderung, die durch Schwankungen der angelegten Spannung verursacht wird.Wichtig in Hochspannungs- und Messanwendungen, bei denen es auf Genauigkeit ankommt.
Frequenz Antwort	Gibt an, wie a Widerstand verhält sich bei hohen Frequenzen.Es können Drahtwiderstände wirken induktiv, während Metallfilmtypen für Wechselstrom und Signal stabiler bleiben Schaltkreise.
Thermal Widerstand	Stellt die dar Fähigkeit des Widerstands, Wärme an seine Umgebung zu übertragen.Geringe Thermik Widerstand verbessert die Belastbarkeit und verlängert die Lebensdauer der Komponenten.
Überlast Kapazität	Der Widerstand Fähigkeit, vorübergehenden Spannungsspitzen oder Überlastungen über den Nennwert hinaus standzuhalten Wattzahl ohne dauerhafte Schäden.
Dielektrikum Spannungsbeständig	Das Maximum Spannung, die der Widerstand zwischen seinem Körper und den Anschlüssen aushalten kann elektrischer Isolationsfehler.
Isolierung Widerstand	Der Widerstand zwischen dem Widerstandskörper und seinen Anschlussleitungen, um eine ordnungsgemäße Isolierung sicherzustellen und verhindert Leckströme.
Induktivität und Kapazität	Parasitär Effekte, die in einigen Widerständen auftreten.Bei hohen Frequenzen sind Induktivität bzw Die Kapazität kann die Signalgenauigkeit beeinträchtigen.
Größe und Verpackung Typ	Definiert die Die physikalischen Abmessungen und der Gehäusestil des Widerstands, z. B. axialer Anschluss, SMD (0603, 0805, 1206) oder Leistungswiderstandspakete.
Materialtyp	Zeigt die an Widerstandskonstruktion – Kohlenstofffolie, Metallfolie oder drahtgewickelt – direkt beeinflusst Genauigkeit, Lärm und Haltbarkeit.
Umweltfreundlich Bewertung	Gibt die an Der Betriebstemperaturbereich und die Feuchtigkeitstoleranz des Widerstands sind unterschiedlich Umgebungsbedingungen.

Branchen, die Widerstände verwenden

Elektronikfertigung

Die Elektronikindustrie ist einer der größten Verbraucher von Widerständen.Diese Komponenten finden sich in nahezu jedem Gerät, einschließlich Smartphones, Computern, Fernsehern und Haushaltsgeräten.Sie helfen bei der Steuerung von Spannung und Strom in Leiterplatten (PCBs), schützen empfindliche Komponenten und sorgen für einen konsistenten Betrieb in der Unterhaltungs- und Industrieelektronik.

Automobilindustrie

Moderne Fahrzeuge sind stark auf Widerstände angewiesen, um elektronische Systeme zu unterstützen, die Sicherheit, Komfort und Leistung verbessern.Sie werden in Motorsteuergeräten (ECUs), LED-Beleuchtung, Sensoren, Infotainmentsystemen und Temperaturüberwachungsschaltungen eingesetzt.Durch die Regulierung des Stromflusses und die Vermeidung von Überlastungen tragen Widerstände dazu bei, die präzise Kontrolle über das elektrische System eines Fahrzeugs aufrechtzuerhalten.

Telekommunikation

In Kommunikationsnetzwerken und -geräten sind Widerstände für die Stabilisierung von Signalen und die Steuerung des Stromflusses unerlässlich.Sie werden in Routern, Sendern, Empfängern und Datenübertragungssystemen eingesetzt, um Rauschen zu reduzieren und eine klare, zuverlässige Kommunikation zu gewährleisten.Hochpräzise Widerstände tragen zur Aufrechterhaltung der Signalintegrität sowohl in kabelgebundenen als auch in kabellosen Anwendungen bei.

Luft- und Raumfahrt und Verteidigung

Die Luft- und Raumfahrtindustrie sowie die Verteidigungsindustrie verwenden spezielle Widerstände, die extremen Bedingungen wie hohen Temperaturen, Drücken und Vibrationen standhalten.Diese Widerstände sind in Avionik, Radarsystemen, Navigationssteuerungen und Kommunikationsgeräten von entscheidender Bedeutung.Sie gewährleisten einen zuverlässigen Betrieb und Genauigkeit in geschäftskritischen Geräten, bei denen Zuverlässigkeit nicht verhandelbar ist.

Medizinische Ausrüstung

Im medizinischen Bereich sind Widerstände von entscheidender Bedeutung, um die Genauigkeit und Sicherheit empfindlicher Instrumente zu gewährleisten.Geräte wie EKG-Geräte, Defibrillatoren, Röntgensysteme und Patientenmonitore sind auf Widerstände angewiesen, um elektrische Ströme zu steuern und einen stabilen Betrieb aufrechtzuerhalten.Präzisionswiderstände tragen zu zuverlässigen Messwerten und einer sicheren Patientenversorgung bei.

Industrielle Automatisierung

Widerstände spielen eine wichtige Rolle in der Fabrikautomation, Robotik und Steuerungssystemen.Sie regeln den Strom in Motorantrieben, Netzteilen und speicherprogrammierbaren Steuerungen (SPS) und schützen so Geräte vor Spannungsspitzen und Überhitzung.Bei Hochleistungsanwendungen tragen Lastwiderstände auch dazu bei, überschüssige Energie abzuleiten und die Leistung zu stabilisieren.

Stromerzeugung und -verteilung

Kraftwerke und Stromnetze verwenden Widerstände zur Lastprüfung, Strombegrenzung und Erdung.Hochleistungswiderstände verwalten große Energieflüsse, schützen Transformatoren und verbessern die Sicherheit und Effizienz von Stromverteilungssystemen.Sie spielen auch eine entscheidende Rolle bei der Aufrechterhaltung des Spannungsgleichgewichts in großen Energienetzen.

Unterhaltungselektronik

Alltagsprodukte wie Ladegeräte, Radios, Soundsysteme und Spielgeräte sind auf Widerstände angewiesen, um die Stromverteilung und die Signalklarheit zu gewährleisten.Durch die Aufrechterhaltung konstanter Spannungsniveaus verlängern Widerstände die Produktlebensdauer und sorgen für einen reibungslosen, sicheren Betrieb.

Erneuerbare Energiesysteme

In Solaranlagen, Windkraftanlagen und Energiespeicheranwendungen regulieren Widerstände den Stromfluss, gleichen Ladevorgänge aus und verhindern Überspannungen.Sie tragen dazu bei, die Effizienz der Stromumwandlung zu optimieren und einen stabilen Betrieb bei erneuerbaren Energietechnologien sicherzustellen.

Auswahl des richtigen Widerstands

Bei der Auswahl ist es wichtig, Schlüsselfaktoren wie Widerstandswert, Nennleistung, Toleranz, Materialtyp und Umgebungsbedingungen zu berücksichtigen.

Bestimmen Sie den erforderlichen Widerstandswert

Der erste Schritt bei der Auswahl eines Widerstands besteht darin, den richtigen Widerstandswert zu ermitteln, gemessen in Ohm (Ω).Dieser Wert bestimmt, wie viel Strom durch den Stromkreis fließt, basierend auf dem Ohmschen Gesetz (V = IR).Um den richtigen Widerstand zu berechnen, dividieren Sie die Spannung am Widerstand durch den gewünschten Strom.Wenn beispielsweise eine 5-V-Quelle den Strom auf 10 mA begrenzen muss, ist ein 500-Ω-Widerstand ideal.Durch die Auswahl des richtigen Werts wird sichergestellt, dass die Komponenten die richtige Strommenge erhalten und Schäden durch übermäßigen Strom verhindert werden.

Überprüfen Sie die Nennleistung

Jeder Widerstand hat eine maximale Leistungsgrenze, ausgedrückt in Watt (W).Diese Bewertung bestimmt, wie viel Energie sicher als Wärme abgeführt werden kann.Das Überschreiten der Leistungsgrenze kann zu Überhitzung oder Ausfall führen.Verwenden Sie die Formel P = I²R oder P = V²/R, um die Verlustleistung zu berechnen, und wählen Sie immer einen Widerstand mit einer Nennleistung von mindestens dem Doppelten des erforderlichen Werts.Wenn die Schaltung beispielsweise 0,25 W verbraucht, sorgt ein 0,5 W- oder 1 W-Widerstand für einen sichereren Betrieb und eine bessere Haltbarkeit.

Berücksichtigen Sie die Toleranz

Die Toleranz gibt an, um wie viel der tatsächliche Widerstandswert eines Widerstands von seinem angegebenen Wert abweichen kann.Sie wird als Prozentsatz ausgedrückt (±1 %, ±5 % oder ±10 %).Schaltkreise, die eine hohe Präzision erfordern, wie etwa Sensoren oder Steuerungssysteme, erfordern für eine genaue Leistung Widerstände mit geringer Toleranz.Allzweckelektronik kann in der Regel gut mit ±5 %-Widerständen arbeiten, wodurch Kosten und Zuverlässigkeit in Einklang gebracht werden.

Wählen Sie den geeigneten Widerstandstyp aus

Verschiedene Widerstandstypen sind für spezifische Anwendungen konzipiert.Kohleschichtwiderstände sind erschwinglich und für alltägliche Schaltkreise geeignet.Metallfilmwiderstände bieten eine höhere Genauigkeit und Stabilität, ideal für Präzisionsinstrumente.Drahtwiderstände bewältigen hohe Leistungen und werden in Industrie- oder Hochstromanwendungen eingesetzt.SMD-Widerstände (Surface Mount Devices) sind kompakt und werden häufig in modernen PCB-Designs verwendet, bei denen der Platz begrenzt ist.Die Wahl des richtigen Typs sorgt für optimale Leistung und Langlebigkeit Ihres Designs.

Bewerten Sie den Temperaturkoeffizienten

Der Temperaturkoeffizient misst, wie stark sich der Wert eines Widerstands mit der Temperatur ändert.Wählen Sie in Schaltkreisen, die Hitze, Außenbedingungen oder wechselnden Umgebungsbedingungen ausgesetzt sind, Widerstände mit einem niedrigen Temperaturkoeffizienten (gemessen in Teilen pro Million pro Grad Celsius oder ppm/°C).Dies trägt dazu bei, einen konstanten Widerstand und einen stabilen Betrieb im Laufe der Zeit aufrechtzuerhalten.

Bewerten Sie die Umgebungsbedingungen

Wenn Ihr Design unter rauen Bedingungen wie hoher Luftfeuchtigkeit, Vibration oder extremen Temperaturen betrieben wird, wählen Sie Widerstände, die auf Langlebigkeit ausgelegt sind.Metalloxidwiderstände beispielsweise funktionieren gut in Hochspannungs- und Hochtemperaturumgebungen und bieten eine bessere Stabilität und Korrosionsbeständigkeit.

Überlegungen zur Größe und Montage

Die physikalische Größe eines Widerstands beeinflusst sowohl die Leistungsaufnahme als auch das Platinenlayout.Durchgangswiderstände sind größer, einfacher auszutauschen und besser für Hochleistungsschaltungen geeignet.SMD-Widerstände sind kleiner und ideal für kompakte elektronische Geräte, bei denen es auf Platzersparnis ankommt.Die Montagemethode sollte mit den Leistungsanforderungen und dem Montageprozess Ihres Designs übereinstimmen.

Abschluss

Widerstände regulieren den Strom, teilen die Spannung und schützen Komponenten vor Beschädigungen, was sie für einen sicheren und zuverlässigen Betrieb unerlässlich macht.Indem Sie mehr über Widerstandstypen und Farbcodes erfahren und erfahren, wie Sie den richtigen Widerstand und die richtige Nennleistung auswählen, können Sie bessere Schaltkreise entwerfen und die Lebensdauer elektronischer Geräte verlängern.Widerstände gehören nach wie vor zu den zuverlässigsten und am weitesten verbreiteten Komponenten der modernen Technologie.

Häufig gestellte Fragen [FAQ]

1. Was passiert, wenn in einem Stromkreis kein Widerstand verwendet wird?

Ohne Widerstand kann zu viel Strom durch den Stromkreis fließen, was dazu führen kann, dass Komponenten wie LEDs oder Transistoren durchbrennen und das Gerät dauerhaft beschädigt wird.

2. Woher weiß ich, welchen Widerstandswert ich verwenden soll?

Verwenden Sie das Ohmsche Gesetz (R = V / I), um den richtigen Widerstand zu berechnen.Teilen Sie die Spannung durch den gewünschten Strom, um den Widerstandswert zu ermitteln, der den Strom sicher begrenzt.

3. Warum werden Widerstände heiß?

Widerstände wandeln überschüssige elektrische Energie in Wärme um, indem sie den Stromfluss einschränken.Wenn sie überhitzen, bedeutet dies normalerweise, dass die Nennleistung des Widerstands für den Stromkreis zu niedrig ist.

4. Können Widerstände die Spannung reduzieren?

Ja.Wenn Widerstände in Reihe geschaltet werden, bilden sie einen Spannungsteiler, sodass ein Teil der Spannung über jeden Widerstand abfallen kann – häufig verwendet in Sensoren und Verstärkerschaltungen.

5. Was ist der Unterschied zwischen festen und variablen Widerständen?

Ein fester Widerstand hat einen konstanten Widerstandswert, während ein variabler Widerstand (wie ein Potentiometer oder Rheostat) zur Steuerung von Strom- oder Spannungspegeln eingestellt werden kann.

6. Wie lese ich den Farbcode eines 5-Band-Widerstands?

Bei einem 5-Band-Widerstand stellen die ersten drei Bänder Ziffern dar, das vierte ist der Multiplikator und das fünfte zeigt die Toleranz an.Dies ermöglicht genauere Widerstandswerte als 4-Band-Typen.
