MOSFET vs. IGBT: Unterschiede, Funktionsprinzipien und Anwendungen

MOSFETs und IGBTs sind zwei der wichtigsten Komponenten der modernen Leistungselektronik.Sie werden verwendet, um den Stromfluss in Geräten zu steuern, die von kleinen Geräten bis hin zu großen Industriemaschinen reichen.Beide funktionieren als elektronische Schalter, unterscheiden sich jedoch in der Art und Weise, wie sie mit Spannung, Strom und Geschwindigkeit umgehen.MOSFETs sind für schnelles Schalten und Effizienz bei niedrigeren Spannungen bekannt, während IGBTs für die Bewältigung höherer Leistungs- und Spannungspegel bevorzugt werden.

Katalog

Was ist ein MOSFET?

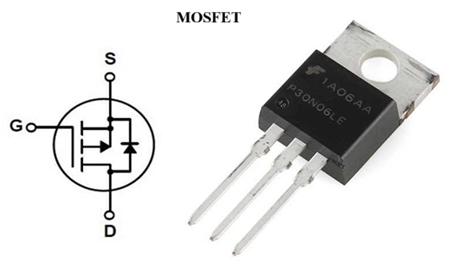

Ein MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) ist ein Transistortyp, der elektrischen Strom mithilfe eines elektrischen Feldes steuert.Er gehört zur Familie der Feldeffekttransistoren (FET) und wird häufig sowohl in der analogen als auch in der digitalen Elektronik eingesetzt.Das Gate eines MOSFET ist durch eine dünne Oxidschicht von seinem leitenden Kanal getrennt, wodurch die Spannung am Gate-Anschluss den Strom zwischen den Drain- und Source-Anschlüssen steuern kann.Da das Gate isoliert ist, wird der MOSFET auch als Insulated-Gate-Feldeffekttransistor (IGFET) bezeichnet.

Es gibt zwei Hauptkategorien von Feldeffekttransistoren: JFET (Junction Field-Effect Transistor) und MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor).Im Vergleich zu JFETs bieten MOSFETs eine größere Flexibilität beim Schaltungsdesign und eignen sich besser für integrierte elektronische Systeme.

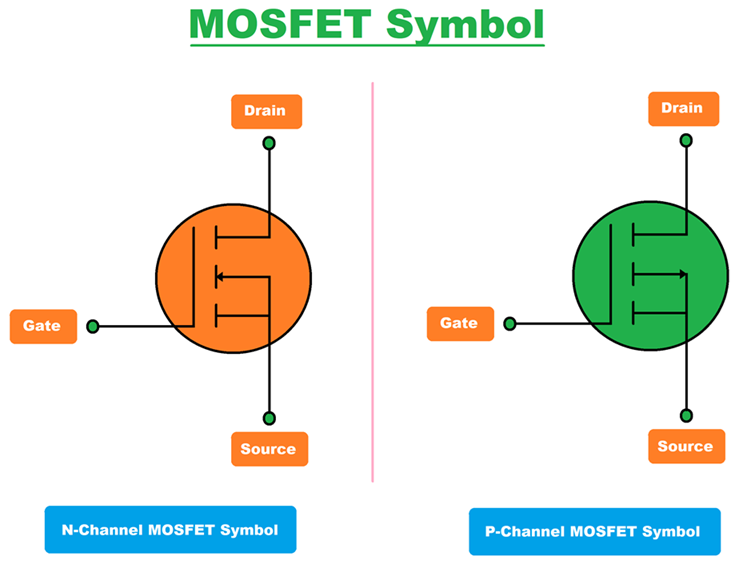

Die Symbole von MOSFETs repräsentieren ihre elektrischen Verbindungen und ihr Verhalten.Jedes Symbol zeigt Gate (G), Drain (D), Source (S) und Substrat, wobei die Pfeilrichtung den Stromfluss für N-Kanal- oder P-Kanal-Betrieb angibt.Diese Schaltsymbole helfen Ingenieuren, das MOSFET-Verhalten in Schaltplänen zu identifizieren und zu interpretieren.

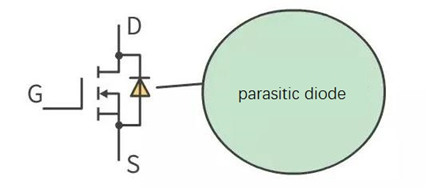

In einem typischen MOSFET gibt es auch eine parasitäre Diode, oft Body-Diode genannt, die sich auf natürliche Weise zwischen Source und Drain bildet.Diese Diode ermöglicht bei Bedarf einen umgekehrten Stromfluss und schützt das Gerät vor Spannungsspitzen oder umgekehrter Polarität beim Schalten.Es ist ein fester Bestandteil der Halbleiterstruktur des MOSFET und spielt eine entscheidende Rolle bei der Aufrechterhaltung eines sicheren Betriebs.

Was ist ein IGBT?

Ein IGBT (Insulated Gate Bipolar Transistor) ist ein Halbleiterbauelement, das die Eigenschaften eines MOSFET und eines Bipolartransistors (BJT) kombiniert.Es ist so konzipiert, dass es über sein isoliertes Gate durch Spannung gesteuert wird, was eine effiziente Regulierung des Stromflusses in elektronischen Schaltkreisen ermöglicht.Der IGBT wird häufig in der Leistungselektronik eingesetzt, wo eine präzise und stabile Stromregelung erforderlich ist.

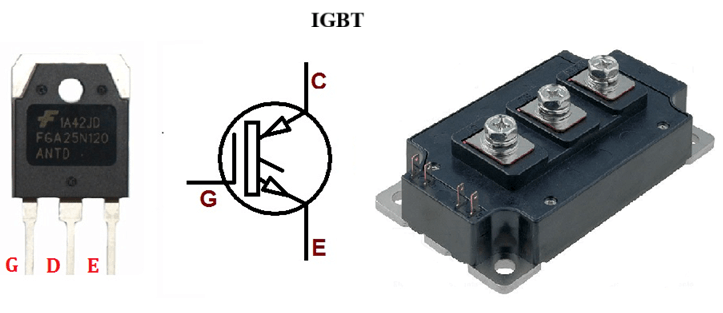

Das Gerät besteht aus drei Anschlüssen: Gate (G), Collector (C) und Emitter (E).Der Gate-Anschluss steuert die Leitfähigkeit zwischen Kollektor und Emitter und ermöglicht es dem Gerät, elektrische Energie effektiv ein- und auszuschalten.Da er die schnelle Schaltfähigkeit eines MOSFET und die Stromverarbeitungskapazität eines BJT vereint, dient der IGBT als zuverlässiges Element in vielen Hochleistungssystemen.

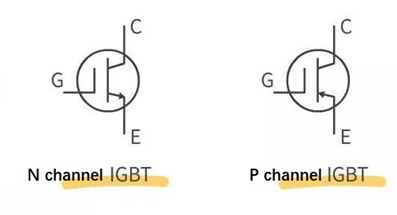

Im Diagramm oben veranschaulichen die N-Kanal- und P-Kanal-IGBT-Symbole die beiden gängigen IGBT-Typen, die im Schaltungsdesign verwendet werden.Die Richtung des Pfeils in jedem Symbol gibt den Stromfluss und die Polarität des Geräts an.Diese standardisierten Symbole helfen dabei, IGBTs in Schaltplänen genau zu identifizieren und von anderen Halbleiterkomponenten zu unterscheiden.

Das Schaltsymbol für IGBTs ist herstellerübergreifend nicht vollständig einheitlich, da leichte Abweichungen auftreten können.Typischerweise kombiniert es jedoch Merkmale von MOSFET- und Transistorsymbolen und unterstreicht so den hybriden Charakter des IGBT.Der Gerätetyp kann anhand der Modellnummer oder des Datenblatts in der Konstruktionsdokumentation bestätigt werden.

Die meisten IGBTs verfügen außerdem über eine Freilaufdiode (FWD), die zur Bewältigung des Rückstroms beim Schalten integriert ist.Diese Diode, dargestellt im Symbol der parasitären Diode, verbindet die Kollektor- und Emitteranschlüsse.Sein Zweck besteht darin, einen sicheren Weg für Rückströme bereitzustellen und den Stromkreisschutz bei Spannungsübergängen aufrechtzuerhalten.Wenn im Datenblatt nichts anderes angegeben ist, wird normalerweise davon ausgegangen, dass die Diode Teil des IGBT-Designs ist.

MOSFET vs. IGBT: Struktur

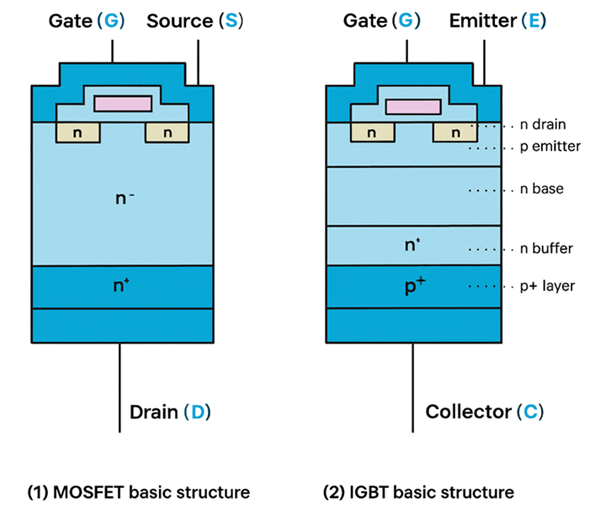

Während sie äußerlich ähnlich aussehen, unterscheiden sich ihre inneren Strukturen im Umgang mit Strom und Spannung.Beide Geräte verfügen über drei Hauptanschlüsse – Gate (G), Source/Emitter (S/E) und Drain/Collector (D/C) – und arbeiten über eine Gate-gesteuerte Leitung.

MOSFET-Struktur

Ein MOSFET ist in erster Linie ein unipolares Gerät, was bedeutet, dass sein Betrieb von der Bewegung nur einer Art Ladungsträger (entweder Elektronen oder Löcher) abhängt.

Es besteht aus mehreren Halbleiterschichten: einer n⁺-Quelle, einem n⁻-Driftbereich und einem p-Körper, die alle auf einem n⁺-Substrat gebildet sind.Das Gate ist vom Kanal durch eine dünne Oxidschicht isoliert, die als dielektrische Barriere fungiert.

Wenn Spannung an das Gate angelegt wird, wird ein elektrisches Feld erzeugt, das den Stromfluss zwischen Drain (D) und Source (S) ermöglicht.Diese Struktur ermöglicht schnelles Schalten und eignet sich ideal für Anwendungen mit niedriger bis mittlerer Leistung, wie z. B. Netzteile, DC/DC-Wandler und Motorantriebe.

IGBT-Struktur

Der IGBT vereint die besten Eigenschaften eines MOSFET und eines Bipolar-Junction-Transistors (BJT).Strukturell ähnelt es einem MOSFET, verfügt jedoch über eine zusätzliche p⁺-Substratschicht auf der Drain-Seite.Durch diese Modifikation entsteht ein bipolarer Leitungspfad, der eine höhere Strom- und Spannungsverarbeitungsfähigkeit ermöglicht.

Im Inneren enthält der IGBT einen n⁺-Puffer, eine n⁻-Drift, eine p-Basis und einen n⁺-Emitter.Diese Hybridkonstruktion verleiht dem IGBT eine hohe Eingangsimpedanz (wie ein MOSFET) und sorgt gleichzeitig für einen geringen Spannungsabfall im eingeschalteten Zustand (wie ein BJT).Dadurch arbeitet es effizient in Hochleistungs- und Hochspannungssystemen wie Wechselrichtern, Industrieantrieben und Konvertern für erneuerbare Energien.

IGBT-Ersatzschaltung

Das interne Ersatzschaltbild eines IGBT kann als MOSFET betrachtet werden, der einen Bipolartransistor antreibt.Der MOSFET-Abschnitt steuert den Basisstrom des BJT-Teils und ermöglicht so den Stromfluss zwischen Kollektor (C) und Emitter (E).

Identifizierung von MOSFET und IGBT

Kategorie	MOSFET (Metalloxid-Halbleiter-Feldeffekttransistor)	IGBT (Bipolartransistor mit isoliertem Gate)
Aussehen und Pin-Anordnung	Ähnlich in Aussehen zu IGBT;Gate- (G), Drain- (D) und Source-Pins (S).	Ähnlich Aussehen;Gate- (G), Kollektor- (C) und Emitter-Pins (E).
Polaritätstyp	N-Kanal erweiterter Typ, der häufig verwendet wird	Gedämpfter NPN-Typ IGBT wird häufig verwendet
Stift Korrespondenz	Tor → G, Abfluss → D, Quelle → S	Tor → G (gleich als MOSFET), Kollektor → C (entspricht D des MOSFET), Emitter → E (entspricht S von MOSFET)
Statisch Messmethode	Kurzschluss Stifte, um zuerst die statische Aufladung abzuleiten.Zwischen D und S gibt es einen PN-Übergang. • Rgd = Rgs = Rds = ∞ • Rsd = mehrere kΩ	Kurzschluss Stifte, um zuerst die statische Aufladung abzuleiten. • Rgc = Rge = ∞ • Rce = ∞ • Rec = mehrere kΩ (wegen Dämpfungsdiode)
Statischer Test Ergebnisse	PN-Übergang leitet in eine Richtung;Rückwärtsabschaltung in entgegengesetzter Richtung	Dämpfungsdiode sorgt für unidirektionale Leitung und Sperrung in umgekehrter Richtung
Rohrqualität Prüfen (statisch)	Sehr klein Widerstand = Durchschlag Sehr großer Widerstand = offener Stromkreis	Gleiches Prinzip gilt wie beim MOSFET
Dynamisch Messmethode	Spannung anlegen Tor, um einen Leitungskanal zu erstellen.Messen Sie zwischen D und S: Rds ≈ 0	Spannung anlegen Tor.Messung zwischen C und E: Rce zeigt den Einschaltwiderstand an (einige kΩ)
Dynamischer Test Ergebnisse	Rds oder Rsd ≈ 0 (starker Leitungspfad)	Rce und Rec sind mehrere kΩ (schwächere Leitung aufgrund interner Struktur)
Unterscheiden Kriterien	Widerstand zwischen D und S ist viel kleiner (≈0)	Widerstand zwischen C und E ist höher (mehrere kΩ)

MOSFET vs. IGBT: Typen

Kategorie	Typ	Beschreibung
Nach Kanaltyp	N-Kanal-MOSFET	Die jetzige fließt durch einen n-Typ-Kanal, wenn eine positive Spannung an den angelegt wird Tor.Es bietet einen geringeren Widerstand und ein schnelleres Schalten.Wird häufig verwendet in Schaltnetzteile und Motortreiber.
	P-Kanal-MOSFET	Die jetzige fließt durch einen p-Typ-Kanal, wenn eine negative Spannung an den angelegt wird Tor.Es hat einen höheren Widerstand als N-Kanal-Typen und wird häufig verwendet High-Seite von Schaltkreisen.
Nach Art der Betrieb	Erweiterungstyp MOSFET	Normalerweise aus um Null Gate-Spannung.Es leitet nur, wenn eine ausreichende Gate-Spannung vorhanden ist angewandt.Die meisten modernen MOSFETs gehören zu diesem Typ.
	Erschöpfungstyp MOSFET	Normalerweise um Null Gate-Spannung.Es schaltet sich aus, wenn eine entgegengesetzte Gate-Spannung angelegt wird. Wird in speziellen Analog- oder HF-Anwendungen verwendet.

Kategorie	Typ	Beschreibung
Nach Struktur	Punch-Through (PT) IGBT	Enthält eine zusätzliche Pufferschicht, die die Abschaltgeschwindigkeit verbessert, aber den Spannungsbereich begrenzt.Häufig in Hochfrequenz-Wechselrichter.
	Nicht-Punch-Through (NPT) IGBT	Es fehlt ein Puffer Schicht, was ihm eine höhere Spannungsfestigkeit und eine bessere thermische Stabilität verleiht. Geeignet für Hochspannungsanwendungen mit mittlerer Geschwindigkeit.
	Field-Stop (FS) IGBT	Ein modernes Design Kombination von PT- und NPT-Funktionen, hohe Effizienz, schnelles Schalten usw geringe Verluste.Weit verbreitet in Industrieantrieben und Leistungswandlern.
Durch Wechseln Geschwindigkeit	Schneller IGBT	Optimiert für schnelles Schalten, häufig in Induktionsheiz- und SMPS-Schaltkreisen verwendet.
	Langsamer IGBT	Entwickelt für niedrige Schaltfrequenz, aber hohe Stromkapazität, z. B. in der Motorsteuerung und Traktionssysteme.

MOSFET vs. IGBT: Arbeitsbetrieb

MOSFET-Arbeitsbetrieb

Ein MOSFET arbeitet als spannungsgesteuertes Gerät.Wenn an den Gate-Anschluss eine Spannung angelegt wird, entsteht ein elektrisches Feld über einer dünnen Oxidschicht.Dieses Feld bildet einen leitenden Kanal zwischen den Drain- und Source-Anschlüssen und ermöglicht den Stromfluss.

Die Stromleitung in einem MOSFET beruht auf Mehrheitsträgerelektronen bei N-Kanal-Typen und Löchern bei P-Kanal-Typen.Aus diesem Grund können MOSFETs extrem schnell und mit minimalem Energieverlust schalten.Ihre hohe Schaltgeschwindigkeit und Effizienz machen sie ideal für Anwendungen mit niedriger und mittlerer Leistung wie DC/DC-Wandler, Motortreiber und Schaltnetzteile.

IGBT-Arbeitsbetrieb

Ein IGBT kombiniert die einfache Gate-Steuerung eines MOSFET mit der hohen Stromkapazität eines Bipolartransistors.Wenn Spannung an das Gate angelegt wird, wird der MOSFET-Teil aktiviert und ermöglicht den Stromfluss vom Kollektor zum Emitter durch die bipolare Struktur.

Im Gegensatz zu MOSFETs umfasst die Stromleitung in einem IGBT sowohl Mehrheits- als auch Minderheitsträger.Dies führt zu einem geringeren Spannungsabfall im eingeschalteten Zustand und einer verbesserten Effizienz beim Umgang mit hohen Spannungen.Das Vorhandensein von Minderheitsträgern führt jedoch zu langsameren Abschaltzeiten.Aus diesem Grund werden IGBTs häufig in Systemen mittlerer bis hoher Leistung wie Industriewechselrichtern, Motorantrieben und unterbrechungsfreien Stromversorgungen (USV) eingesetzt.

Ein MOSFET arbeitet über ein elektrisches Feld mit Mehrheitsträgern, was ein schnelleres Schalten und eine effiziente Leistung bei niedrigen Spannungen ermöglicht.Der IGBT verwendet sowohl Mehrheits- als auch Minderheitsträger und bietet so eine bessere Stromverarbeitung und Spannungssteuerung für Hochleistungsanwendungen.

MOSFET vs. IGBT: Anwendungen

Kategorie	MOSFET Anwendungen	IGBT Anwendungen
Stromversorgung Systeme	• DC-DC Konverter • Schalten Aufsichtsbehörden • Niederspannung Netzteile	• Hochspannung Wechselrichter • Unterbrechungsfreie Stromversorgungen (USV) • Industrielle Stromrichter
Motorsteuerung	• Bürstenloser Gleichstrom (BLDC)-Motortreiber • Schrittmotor Steuerungen für kleine Lasten	• Wechselstrommotor Laufwerke • Industriell Steuerung des Induktionsmotors • Traktion und Aufzugsantriebe
Automobil Elektronik	• Elektrischer Strom Lenkung (EPS) • Elektronisch Steuergeräte (ECUs) • DC-DC Konverter in Elektrofahrzeugen	• Elektrisch Traktionswechselrichter für Fahrzeuge (EV). • Hybridfahrzeug Energiesysteme • Hochspannung Batteriekontrolle
Verbraucher Elektronik	• Laptop und Smartphone-Energieverwaltung • Batterie Schutzschaltungen • Audio Verstärker	• Induktion Heizung • Mikrowelle Wechselrichter • Luft Klimaanlagen- und Kühlschrankantriebe
Erneuerbare Energie Systeme	• Photovoltaik (PV) Laderegler • Geringer Stromverbrauch Wechselrichterstufen	• Sonne und Wind Energiewechselrichter • Netzgebunden Konverter zur Leistungsaufbereitung
Industriell Ausrüstung	• Relais Ersatz in Automatisierungskreisen • LED-Beleuchtung Steuerungssysteme	• Schweißen Maschinen • Frequenzumrichter (VFDs) • Leistungssteuerung für schwere Maschinen
Kommunikation Systeme	• HF-Verstärker • Geräuscharm Schaltkreise	• Basisstation Leistungsverstärker • Hochspannung Signalumschaltung
Allgemeine Verwendung	• Schnelles Umschalten Schaltkreise • Niedrig bis mittel Leistungskontrolle	• Hohe Leistung Konvertierung • Energieeffiziente Großanlagen

MOSFET vs. IGBT: Vor- und Nachteile

Vorteile von MOSFET

MOSFETs bieten sehr hohe Schaltgeschwindigkeiten und erfordern eine geringe Gate-Treiberleistung, was sie ideal für Hochfrequenzschaltungen wie Schaltnetzteile, DC-DC-Wandler und Klasse-D-Verstärker macht.Ihr spannungsgesteuertes Gate verbraucht nur minimalen Strom, was ein einfaches und effizientes Treiberdesign ermöglicht.Bei niedrigeren Spannungen bieten MOSFETs geringe Leitungsverluste, da ihr Durchlasswiderstand rein ohmsch ist.Sie verfügen außerdem über einen positiven Temperaturkoeffizienten, der die Stromverteilung verbessert, wenn Geräte parallel verwendet werden.In Kombination mit hoher thermischer Stabilität und schneller Reaktion erzielen MOSFETs die beste Leistung in Systemen, die unter 300 Volt betrieben werden.

Nachteile von MOSFET

Der Hauptnachteil von MOSFETs zeigt sich bei Hochspannungs- oder Hochstromanwendungen.Ihr Durchlasswiderstand steigt mit der Nennspannung, was bei höheren Leistungspegeln zu größeren Leitungsverlusten und einem geringeren Wirkungsgrad führt.Sie sind außerdem empfindlich gegenüber elektrostatischer Entladung (ESD) und benötigen einen geeigneten Gate-Schutz.In Hochspannungsschaltkreisen können Schaltübergänge langsamer werden, was im Vergleich zum Niederspannungsbetrieb zu einer geringfügigen Leistungseinbuße führt.

Vorteile von IGBT

IGBTs kombinieren die hohe Eingangsimpedanz von MOSFETs mit der niedrigen Sättigungsspannung von Bipolartransistoren und bieten so eine hervorragende Leistung in Systemen mittlerer bis hoher Leistung.Sie verarbeiten hohe Spannungen und große Ströme effizient und eignen sich daher für Wechselrichter, Motorantriebe, Induktionserwärmung und Konverter für erneuerbare Energien.IGBTs bieten außerdem geringe Leitungsverluste bei hoher Spannung, eine hohe thermische Haltbarkeit und einen stabilen Betrieb unter hoher Last.Ihre sanfteren Schalteigenschaften tragen dazu bei, elektromagnetische Störungen (EMI) zu reduzieren und die Systemstabilität und -zuverlässigkeit zu verbessern.

Nachteile von IGBT

Während IGBTs bei hoher Leistung eine gute Leistung erbringen, arbeiten sie im Vergleich zu MOSFETs mit langsameren Schaltgeschwindigkeiten.Dies führt insbesondere beim Ausschalten zu höheren Schaltverlusten.Ihr schmaler sicherer Betriebsbereich (SOA) erfordert eine sorgfältige Konstruktion, um Überhitzung oder Ausfälle zu vermeiden.Aufgrund dieser Faktoren sind IGBTs nicht ideal für Hochfrequenzanwendungen, bei denen MOSFETs bessere Ergebnisse liefern.

MOSFET vs. IGBT: Welcher soll verwendet werden?

Wählen Sie MOSFET, wenn:

• Erfordern Hochgeschwindigkeitsumschaltung bei Frequenzen über 100 kHz

• System arbeitet mit niedriger oder mittlerer Spannung (unter 300 V)

• Erfordern geringe Schaltverluste und einen hohen Wirkungsgrad

• Das Design umfasst DC-DC-Wandler, SMPS oder HF-Schaltkreise

• Bau tragbarer oder batteriebetriebener Geräte

• Sie legen Wert auf schnelle Reaktion und geringen Stromverbrauch

Wählen Sie IGBT, wenn:

• Ihr Stromkreis arbeitet mit mittlerer bis hoher Spannung (über 600 V)

• Arbeiten mit Hochstrom- oder Hochleistungsgeräten

• Die Schaltfrequenz liegt unter 25 kHz

• Benötigen robuste Leistung und hohe thermische Stabilität

• Anwendungsschwerpunkte sind Industrie- oder Schwerlastanlagen

• Sie möchten Leitungsverluste bei Hochspannung minimieren

MOSFET- und IGBT-Marktanalyse

MOSFETs und IGBTs sind die Kerngeräte in diesem Bereich und werden häufig zur Bereitstellung stabiler Stromversorgung für Industrie-, Automobil- und Unterhaltungselektronik eingesetzt.Den größten Marktanteil hält die Industriesteuerung mit 34 %, gefolgt von der Automobil- und Kommunikationsbranche mit jeweils 23 % und der Unterhaltungselektronik mit 20 %.

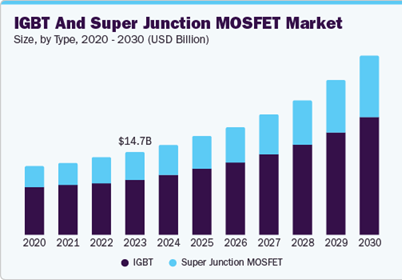

Der weltweite Leistungshalbleitermarkt erreichte im Jahr 2018 etwa 39,1 Milliarden US-Dollar und soll bis 2021 44,1 Milliarden US-Dollar erreichen, was einem jährlichen Wachstum von 4,1 % entspricht.MOSFETs und IGBTs bleiben aufgrund des zunehmenden Einsatzes in erneuerbaren Energien, intelligenten Netzen und Elektrofahrzeugen die am schnellsten wachsenden Segmente.

MOSFETs bieten einen geringen Widerstand, schnelles Schalten und einen hohen Wirkungsgrad und eignen sich daher ideal für Smartphones, PCs, Elektrofahrzeuge und USV-Systeme.Der globale MOSFET-Markt wuchs von 6,2 Milliarden US-Dollar im Jahr 2016 auf fast 7,5 Milliarden US-Dollar im Jahr 2022.

IGBTs kombinieren die Steuerung von MOSFETs mit der Stromkapazität von BJTs und eignen sich für Hochspannungssysteme wie Motorantriebe, Wechselrichter und Netzteile.

Die Nachfrage nach Schnellladegeräten und Elektrofahrzeugen treibt das Wachstum weiterhin voran.Bei Elektrofahrzeugen machen Leistungshalbleiter etwa 55 % des gesamten Halbleiterwerts aus – etwa 413 USD pro Fahrzeug, fast sechsmal so viel wie bei herkömmlichen Autos.

Abschluss

Zusammenfassend lässt sich sagen, dass MOSFETs und IGBTs in der heutigen Technologie der Schlüssel zur effizienten Energiesteuerung und Leistungsumwandlung sind.MOSFETs eignen sich am besten für Hochgeschwindigkeits-Niederspannungsschaltungen und bieten eine schnelle Reaktion und geringe Verluste.IGBTs hingegen eignen sich aufgrund ihrer starken Stromverarbeitungsfähigkeit und Stabilität ideal für Hochleistungs- und Hochspannungsanwendungen.Da sich die Industrie zunehmend auf erneuerbare Energien, Elektrofahrzeuge und intelligentere Stromversorgungssysteme konzentriert, wird die Nachfrage nach beiden Geräten weiter steigen.Die Wahl zwischen MOSFET und IGBT hängt von der erforderlichen Spannung, Frequenz und Leistungsstufe ab.

Häufig gestellte Fragen [FAQ]

1. Was ist der Hauptzweck eines MOSFET in der Elektronik?

Ein MOSFET steuert den Stromfluss in Schaltkreisen.Er fungiert als schneller elektronischer Schalter und wird in Netzteilen, Verstärkern und digitalen Logiksystemen zur effizienten Spannungs- und Stromsteuerung eingesetzt.

2. Warum wird ein IGBT in Hochleistungsanwendungen bevorzugt?

IGBTs bewältigen hohe Spannungen und Ströme effizient und sorgen gleichzeitig für einen geringen Leistungsverlust.Ihr Hybriddesign ermöglicht es ihnen, schwere Lasten zu bewältigen, was sie ideal für Motorantriebe, Wechselrichter und Elektrofahrzeuge macht.

3. Können MOSFETs und IGBTs zusammen in derselben Schaltung verwendet werden?

Ja.Einige Systeme verwenden MOSFETs für schnelles Schalten und IGBTs für die Hochleistungssteuerung.Durch die Kombination beider können Geschwindigkeit und Energieeffizienz in komplexen Konvertern und Wechselrichterkonstruktionen ausgeglichen werden.

4. Was führt zum Ausfall eines MOSFET?

MOSFETs können aufgrund von Überhitzung, Überspannung oder elektrostatischer Entladung (ESD) ausfallen.Durch die Verwendung von Kühlkörpern, einem geeigneten Gate-Schutz und sicheren Schaltgrenzen können Schäden verhindert werden.

5. Ist ein IGBT schneller als ein MOSFET?

Nein. MOSFETs schalten schneller als IGBTs, da sie nur einen Ladungsträgertyp verwenden.IGBTs sind langsamer, eignen sich aber besser für höhere Spannungen und Ströme.

6. Welches Gerät eignet sich besser für Niederspannungsschaltkreise, MOSFET oder IGBT?

MOSFETs eignen sich besser für Niederspannungskreise unter 300 V. Sie bieten eine höhere Schaltgeschwindigkeit, einen geringeren Leistungsverlust und sind effizienter für kleine bis mittlere Leistungssysteme.

7. Wie erkennt man einen MOSFET oder IGBT ohne Datenblatt?

Sie können sie anhand der Pinbeschriftung oder der Messung des Widerstands zwischen den Anschlüssen identifizieren.MOSFETs weisen normalerweise einen geringeren Widerstand zwischen Drain und Source auf, während IGBTs einen höheren Widerstand zwischen Kollektor und Emitter aufweisen.
