EEPROM- und FLASH -Speicher: Was zeichnet sie aus?

In eingebetteten Systemen und elektronischer Speicherung sind EEPROM und Flash -Speicher nützlich, erfüllen jedoch unterschiedliche Bedürfnisse.Beide sind Arten des nichtflüchtigen Speichers, was bedeutet, dass sie Daten behalten, auch wenn Strom verloren geht.Sie unterscheiden sich jedoch in Struktur, Leistung und Anwendungsfällen.In diesem Artikel wird untersucht, wie jeder Speichertyp funktioniert, ihre Vorteile und Einschränkungen hervorhebt und Anleitung zur Verwendung von EEPROM gegenüber Flash -Speicher in tatsächlichen Anwendungen bietet.

Katalog

Flash -Speicherübersicht

Der Flash-Speicher ist eine Art nichtflüchtiger Speicher.Das bedeutet, dass es an Daten hält, auch wenn die Leistung ausgeschaltet ist.Es entwickelte sich aus einer früheren Technologie namens EEPROM, wurde jedoch so konzipiert, dass sie für tragbare Geräte wie USB-Laufwerke, Speicherkarten und Solid-State-Laufwerke (SSDs) praktischer und effizienter sind.Seine Fähigkeit, Daten ohne ständige Leistung aufzubewahren, macht es besonders nützlich in mobilen und eingebetteten Systemen.Die Technologie wurde erstmals von Toshiba in den frühen 1980er Jahren entwickelt und 1984 im Handel erhältlich. Im Gegensatz zu herkömmlichen RAMs, der Daten bei der Down-Notierung an Daten verliert, hält der Flash-Speicher die Informationen mit einer speziellen Art von Transistor, die als Floating-Gate-Transistor bezeichnet wird, sicher gespeichert.

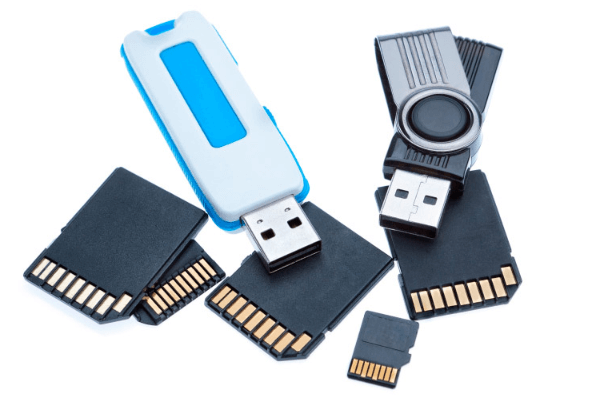

Abbildung 2. Flash -Speicher

Der Flash -Speicher organisiert seinen Speicherplatz in Speicherzellen.Jede dieser Zellen enthält elektrische Ladungen, die Binärdaten darstellen, entweder eine 0 oder 1. Diese Zellen werden in größere Einheiten, die als Blöcke bezeichnet werden, zusammengefasst, die dann in kleinere Teile unterteilt werden, die als Sektoren bezeichnet werden.Diese Struktur hilft dem Speicher, große Datenmengen effizienter zu behandeln.Im Kern seines Betriebs fängt Flash -Speicher winzige Mengen an elektrischer Ladung im schwimmenden Tor eines Transistors.Das Vorhandensein oder Fehlen dieser Ladung bestimmt den in jeder Zelle gespeicherten Wert.Da die Ladung auch nach dem Ausschalten des Geräts an Ort und Stelle bleibt, bleibt die Daten intakt.

Der Flash -Speicher folgt einem Prozess, der als "bekannt als"vor dem Schreiben löschen. ““Dies bedeutet, dass der Speicher zuerst einen ganzen Zellenblock löschen muss.Skalieren, es braucht mehr Zeit und Energie.

Jede Speicherzelle in einem Flash -Chip kann nur gelöscht und zahlreiche Male umgeschrieben werden, bevor sie sich abnutzt.Um dies zu verwalten, verwendet Flash-Speicher so etwas, das als Wear-Leveling-Algorithmus bezeichnet wird.Diese Software verbreitet und löscht Operationen in allen verfügbaren Zellen, anstatt wiederholt dieselben zu verwenden.Durch gleichmäßigeres Verteilungsverteiler hilft dies dazu, ein frühzeitiges Versagen in bestimmten Speicherbereichen zu verhindern.Infolgedessen kann der Flash -Speicher häufige Updates und Daten umschreiben.Diese Haltbarkeit ist ein Hauptgrund, warum sie in Systemen vertraut ist, die sowohl eine hohe Kapazität als auch häufigen Zugriff auf gespeicherte Informationen erfordern.

EEPROM verstehen

Eeprom, kurz für Elektrisch löschbare programmierbare schreibgeschützte Speicher , ist eine Art nichtflüchtiges Gedächtnis.Dies bedeutet, dass Daten auch nach der Entfernung der Stromversorgung beibehalten.Was EEPROM auszeichnet, ist die Fähigkeit, Daten nach dem anderen zu schreiben und zu löschen.Diese Genauigkeit ist nützlich, wenn nur kleine Informationen geändert werden müssen, z. B. das Aktualisieren der Systemeinstellungen oder das Speichern von Kalibrierungswerten.Obwohl das Flash -Speicher technisch Teil der EEPROM -Familie ist, sind seine Funktionen nicht ganz gleich.Flash ist für die Speicherung von Daten in großem Maßstab erstellt und behandelt Daten in Blöcken.EEPROM hingegen konzentriert sich auf Genauigkeit und Flexibilität und ermöglicht Änderungen an bestimmten Bytes, ohne die umgebenden Daten zu beeinflussen.

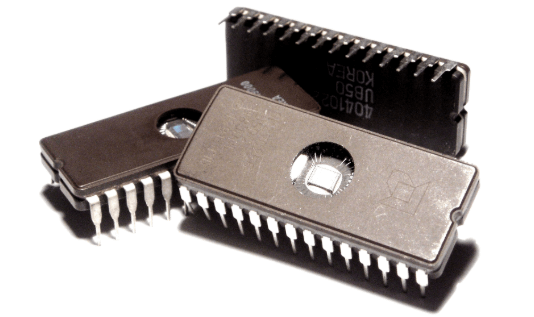

Abbildung 3. EEPROM

EEPROM speichert Daten in Speicherzellen, und jede Zelle verwendet einen schwebenden Gate-Transistor.Dieser Transistor kann eine kleine Menge an elektrischer Ladung fangen oder freisetzen.Diese Ladung bestimmt, ob die Speicherzelle eine binäre 1 oder 0 enthält. Daten werden geschrieben oder gelöscht, indem bestimmte Spannungsmuster angewendet werden, die die Ladung in oder aus dem schwimmenden Tor verschieben.Im Gegensatz zu RAM bleibt diese Gebühr an Ort und Stelle, wenn der Strom ausgeschaltet ist.Das macht EEPROM zu einer nichtflüchtigen Speichermethode.

Wenn Daten in EEPROM aktualisiert werden müssen, greift der Speicher direkt auf ein einzelnes Byte zu.Es kann den alten Wert löschen und einen neuen an diesen Punkt schreiben, ohne die Daten in der Nähe zu ändern.Dieser Zugriff auf Byte-Ebene bietet EEPROM seine Stärke in Aufgaben, die Präzision erfordern, aber er macht den Prozess auch langsamer im Vergleich zu Technologien, die gleichzeitig größere Speicherabschnitte verarbeiten.Jedes Byte muss nacheinander gehandhabt werden.Das Schreiben oder Löschen großer Datenmengen dauert daher länger als mit Flash -Speicher, der sich mit ganzen Blöcken in einer Operation befasst.

Jede Speicherzelle in EEPROM hat eine begrenzte Häufigkeit, mit der sie umgeschrieben werden kann.Während diese Grenze im Allgemeinen niedriger ist als das des Flash -Speichers, bietet EEPROM immer noch eine zuverlässige Leistung für bestimmte Aufgaben, insbesondere wenn das Ziel darin besteht, kleine schwerwiegende Daten zu speichern, die sich häufig ändern, aber nicht viel Platz in Anspruch nehmen.Da EEPROM Daten mit hoher Genauigkeit aktualisiert und im Laufe der Zeit zuverlässig beibehält, wird sie häufig in Systemen verwendet, in denen die Datenintegrität wichtiger ist als Geschwindigkeit oder Speicherkapazität.

Vergleich von EEPROM- und Flash -Speicherfunktionen

Besonderheit	Eeprom	Blitz Erinnerung
Speichertyp	Verwendet Nor-Type-Speicher	Verwendet NAND-Speicher
Methode löschen	Byte-Weise löschen	Blockweise löschen
Schreiben Sie die Frequenz neu	Selten umgeschrieben	Häufig umgeschrieben
Datengröße Anwendungsfall	Ideal für kleine Datenmengen	Geeignet für große Datenmengen
Ausdauer	Höhere Ausdauer (mehr Schreiben/Löschen Zyklen)	Niedrigere Ausdauer im Vergleich zu EEPROM
Lebenszyklus	Kürzerer Gesamtlebenszyklus	Längerer Lebenszyklus
Kosten	Teurer	Billiger
Schnittstelle	Verwendet I²C oder SPI -Schnittstelle	Verwendet eine parallele Schnittstelle
Granularität löschen	Löscht Daten für Byte-byte	Löscht Daten block für Block
Einstufung	Eine allgemeine Art von EEPROM	Eine bestimmte Art von EEPROM

EEPROM- und Flash -Speicherunterschiede

Aspekt	Eeprom	Blitz Erinnerung
Prozess schreiben und löschen	Ermöglicht Schreib- und Löschungen auf Byte-Ebene	Erfordert zuvor Löschungen auf Blockebene Schreiben
Geschwindigkeit	Schneller für Schreib-/Löschen auf Byteebene Operationen	Aufgrund der Block-Ebene-Löschung langsamer Anforderungen
Ausdauer	Gemäßigte Ausdauer	Höhere Ausdauer mit Verschleißebene Algorithmen
Dichte	Niedrigere Speicherdichte	Höhere Speicherdichte, mehr kostengünstig für große Daten
Anwendungen	Am besten für gelegentliche Updates (z. B.,, Konfigurationseinstellungen)	Ideal für häufige Updates und größer Datenspeicherung (z. B. SSDs, Firmware)

EEPROM- und Flash -Speichertypen

Nichtflüchtige Speichergeräte wie EEPROM und Flash-Speicher sind in verschiedenen Formen verfügbar, die jeweils auf bestimmte Designanforderungen und Leistungsziele zugeschnitten sind.Sie werden in der Regel dadurch klassifiziert, wie auf Daten zugegriffen werden und wie der Speicher mit dem System kommuniziert.

EEPROM -Zugriffsmodi

EEPROM -Speicherchips sind so konzipiert, dass Datenaktualisierungen auf Byte -Ebene ermöglicht werden. Wie auf diese Daten zugegriffen werden, hängt jedoch von der Schnittstellenmethode ab.Es gibt zwei Haupttypen: serieller und paralleler Zugriff.

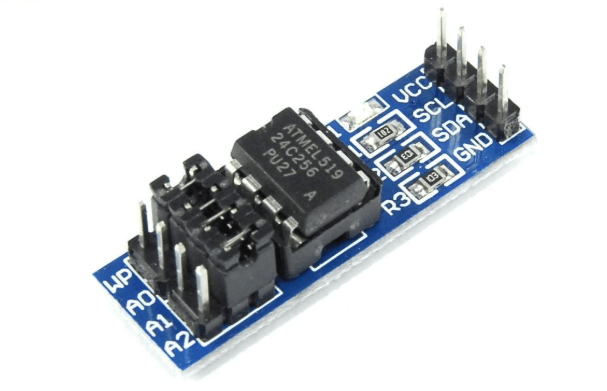

Abbildung 4. Serienzugriff EEPROM

Serien -EEPROM Verwendet Protokolle wie I²C oder SPI, um Daten zu übertragen.Diese Protokolle kommunizieren über nur wenige Drähte, typischerweise zwei bis vier Stifte, wodurch die Menge an physischen Raum minimiert wird, die auf einer Leiterplatte benötigt wird.Dieser kleine Fußabdruck macht serielle EEPROM ideal für kompakte elektronische Designs wie Smartcards, Wearable Tech und Mikrocontroller-basierte Systeme, bei denen der Sparplattenraum eine Priorität hat.Während die serielle Kommunikation langsamer als parallel ist, ist sie sehr zuverlässig und energieeffizient.Es vereinfacht auch das Gesamtdesign, insbesondere in Systemen, die keinen Hochgeschwindigkeitsspeicherzugriff benötigen.

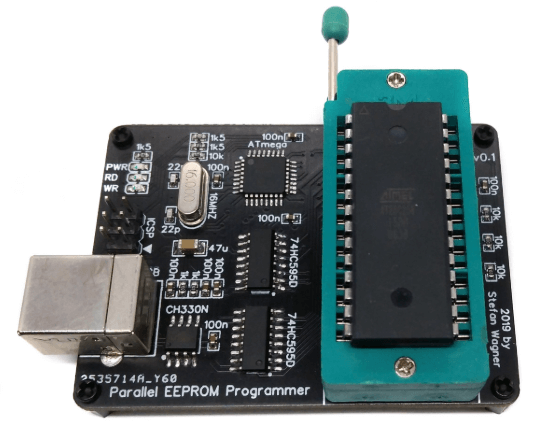

Abbildung 5. Paralleler Zugriff EEPROM

Parallele EEPROM Verwendet einen breiteren Datenpfad, normalerweise 8 Bit, und erfordert mehr Verbindungsstifte, häufig zwischen 28 und 32. Mit diesem Setup können Daten schnell gelesen und geschrieben werden, da sich mehrere Bits gleichzeitig bewegen.Der Kompromiss ist jedoch eine größere physische Größe und eine komplexere Schaltungsdesign.Aufgrund des Geschwindigkeitsvorteils wurde das parallele EEPROM häufig in älteren Computersystemen, frühen eingebetteten Plattformen und Anwendungen verwendet, bei denen ein schnellerer Speicherzugriff ein Muss war.Heutzutage ist es aufgrund von Fortschritten im Flash -Speicher weniger häufig, aber es erscheint immer noch in Legacy -Systemen.

Flash -Speichertypen

Der Flash -Speicher wird auch in Typen unterteilt, basierend darauf, wie Daten intern zugegriffen werden.Die beiden Hauptkategorien, NOW und NAND Flash, haben jeweils Stärken für unterschiedliche Anwendungsfälle.

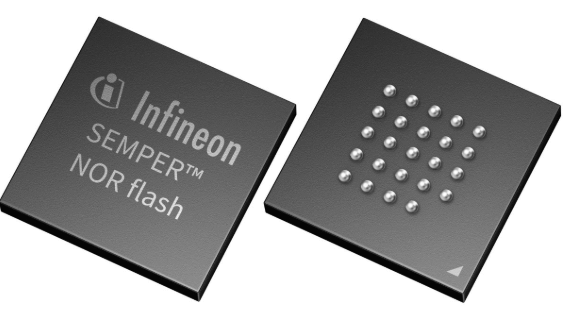

Abbildung 6. noch Flash

Noch Blitz Ermöglicht einen schnellen, zufälligen Zugriff auf jeden Speicherort.Das bedeutet, dass es schnell Anweisungen aus bestimmten Adressen lesen kann, ähnlich wie bei der Zugriff auf RAM.Dieses Merkmal macht noch Flash zu einer ausgezeichneten Wahl für das Speichern von ausführbaren Code wie Firmware, BIOS oder Bootloadern in eingebetteten Systemen, in denen der direkte Zugriff auf kleine, bestimmte Codeblöcke erforderlich ist.Noch Flash ist in der Regel pro Bit teurer und hat im Vergleich zu NAND langsamere Schreib- und Löschgeschwindigkeiten, aber seine Zuverlässigkeit und direkte Adressierbarkeit machen es ideal für den Codespeicher.

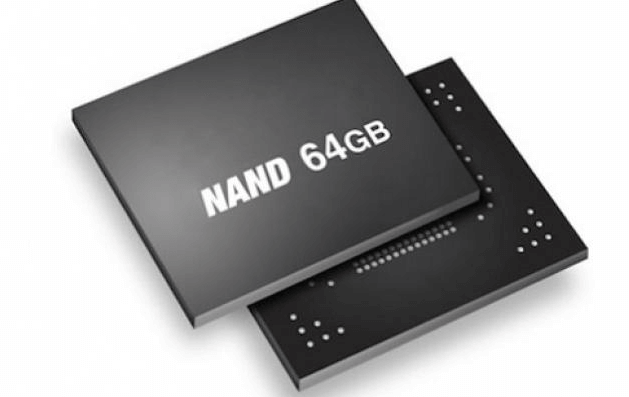

Abbildung 7. Nand Flash

Nand Blitz ist für Lager und Geschwindigkeit mit hoher Dichte gebaut.Es schreibt und löscht Daten in großen Blöcken, wodurch der Durchsatz beim Umgang mit großen Dateien oder Massendaten erhöht wird.Obwohl es keine schnellen zufälligen Lesevorgänge wie Nor unterstützt, ist NAND auf sequentielle Zugriff ausgestattet und ist auf Chipebene viel kompakter.Aufgrund seiner niedrigen Kosten pro Bit und effizienter Speicherkapazität ist NAND Flash der Standard in modernen Datenspeichergeräten.Es ist häufig in Solid-State-Laufwerken (SSDs), Smartphones, USB-Flash-Laufwerken und Speicherkarten zu finden.Die kleine physikalische Größe von NAND-Zellen ermöglicht es, mehr Speicher in einen bestimmten Raum zu packen, sodass die Auswahl für Geräte, bei denen Platz und Kosteneffizienz am meisten wichtig ist.

Anwendungen von EEPROM und Flash -Speicher

Verwendung von EEPROM

• BIOS- und Startkonfigurationsspeicher in Computern - In vielen Computersystemen wird EEPROM verwendet, um BIOS -Einstellungen oder Startkonfigurationen zu speichern.Diese Werte müssen während der Stromzyklen unverändert bleiben und werden nur aktualisiert, wenn Sie die Systemeinstellungen oder Firmware -Versionen ändern.

• Firmware -Einstellungen in USB -Geräten - USB-Peripheriegeräte enthalten häufig kleine EEPROM-Chips, die Gerätespezifische Firmware-Einstellungen oder Versionssteuerungsdaten speichern.Diese Speicheraktualisierungen sind selten, müssen aber präzise und zuverlässig sein, damit das Gerät korrekt funktioniert.

• Sensorkalibrierungs- und Einstelldaten - Eingebettete Systeme, die auf genauen Sensoren wie Temperatur- oder Drucksensoren angewiesen sind, verwenden EEPROM, um Kalibrierungsdaten zu speichern.Diese Daten sorgen für konsistente Messwerte und bleiben auch nach dem Ausschalten des Geräts stabil.

• Konfigurationsspeicher in Mikrocontroller-basierten Systemen - In kleinen eingebetteten Systemen speichert EEPROM benutzerdefinierte Parameter oder Systempräferenzen, die ohne konstante Leistung beibehalten werden müssen.Da nur geringe Datenmengen geändert werden, ist der Zugriff auf Byte-Ebene sowohl effizient als auch ausreichend.

• Automobil -ECUs und sichere Identifizierung - Automotive Electronic Control Units (ECUs) und Sicherheitsmodule verwenden EEPROM häufig, um Parameter wie VINs, Fehlerprotokolle oder kryptografische Schlüssel zu speichern.Diese Informationen werden gelegentlich aktualisiert, müssen jedoch unter harten Bedingungen vor Verlust oder Korruption geschützt bleiben.

Verwendung des Flash -Speichers

• Massenspeicher in Verbrauchergeräten - Der Flash-Speicher ist das Kernspeichermedium für USB-Laufwerke, Solid-State-Laufwerke (SSDs) und Speicherkarten, die in Digitalkameras verwendet werden.Es bietet einen großen Speicherplatz und einen schnellen Zugriff, sodass Sie Dateien, Fotos und Videos schnell speichern und abrufen können.

• Betriebssystem- und App -Daten auf mobilen Geräten - Smartphones und Tablets verlassen sich auf den Flash -Speicher, um Betriebssysteme, Apps und Daten zu speichern.Schnelle Lesegeschwindigkeiten ermöglichen eine schnelle App -Lade und eine reibungslose Interaktion, während eine hohe Dichte sicherstellt, dass genügend Platz für die Erweiterung von Medienbibliotheken besteht.

• Datenprotokollierung in der industriellen Automatisierung - In Werksautomationssystemen wird der Flash -Speicher verwendet, um kontinuierliche Datenströme wie Maschinenleistung, Fehlerprotokolle oder Umgebungsmessungen aufzuzeichnen.Die Haltbarkeit und die Speicherkapazität machen es ideal, um langfristige Betriebsdaten zu erfassen und zu speichern.

• Zuverlässiger Speicher in intelligenten Geräten und IoT -Systemen - Smart-Home-Produkte, Automobil-Infotainment-Systeme und IoT-Geräte (Internet of Things) verwenden häufig den Flash-Speicher, um Firmware, Einstellungen und benutzergenerierte Inhalte zu verwalten.Diese Geräte müssen schnell starten, Updates effizient verarbeiten und für lange Zeiträume ohne Datenverlust zuverlässig arbeiten.

Stärken und Einschränkungen von EEPROM und Flash -Speicher

Bei der Entscheidung zwischen EEPROM und Flash -Speicher ist es wichtig, nicht nur die technischen Spezifikationen von Rohen zu berücksichtigen, sondern auch, wie sich diese Eigenschaften in Leistung, Zuverlässigkeit und Praktikabilität für verschiedene Arten von Systemen verwandeln.Jeder Speichertyp hat seine Stärken und Kompromisse auf der Grundlage der Art und Weise, wie er Daten, Ausdauer, Kosten und Anwendungsfall umgeht.

Vorteile von EEPROM

EEPROM ist eine solide Wahl, wenn ein System häufige, kleine Aktualisierungen und langfristige Datengenauigkeit erfordert.Seine Merkmale sind für Steuerung, Konsistenz und Datenschutz auf Byte -Ebene optimiert.

• Präzise Byte-Ebene lesen und schreiben - Mit EEPROM können einzelne Bytes gelesen oder aktualisiert werden, ohne benachbarte Daten zu ändern.Diese feinkörnige Steuerung hilft Systemen, Konfigurationswerte, serielle IDs und Einstellungen zu verwalten, ohne dass nicht verwandte Speicherabschnitte überschreiben.

• Hohe Datenintegrität - Da EEPROM so konzipiert ist, dass kleine Bereiche ohne störende Daten zu aktualisieren, bietet es eine hervorragende Stabilität.Dies macht es zu einer zuverlässigen Option für gefährliche Umgebungen wie Luft- und Raumfahrtsysteme, medizinische Geräte und Automobilsicherheitssteuerungen, in denen Genauigkeit erforderlich ist.

• Ausdauer für sich wiederholende kleine Updates - Typische EEPROM -Geräte unterstützen bis zu 1 Million Schreib-/Löschzyklen pro Zelle.Diese Ausdauerniveau ermöglicht wiederholte Änderungen an Kalibrierungsparametern oder Sensorprotokollen, ohne dass ein frühes Speicherfehler gefährdet.

• Zuverlässig für niedrigvolumige, hochfrequente Updates - Für Systeme, die nur kleine Datenstücke verwalten müssen, wie z. B. regelmäßige Anpassungen an Einstellungen, Anmeldeinformationen oder Fehlerprotokolle, ist EEPROM eine zuverlässige Lösung, die diese Arbeitsbelastung effizient umgeht.

Nachteile von EEPROM

• Langsamere Schreibgeschwindigkeiten - Da Daten gleichzeitig ein Byte geschrieben werden, ist EEPROM von Natur aus langsamer als blockbasierte Speichersysteme.In Anwendungen, bei denen Geschwindigkeit Priorität hat, kann diese Verzögerung zu einem Engpass werden.

• Höhere Kosten pro Bit - EEPROM ist teurer als Blitz, wenn er anhand der Speicherkapazität gemessen wird.Diese Kosten summieren sich schnell, wenn große Speichermengen erforderlich sind, was EEPROM zu einer schlechten Wahl für die Speicherung großer Dateien macht.

• Begrenzte Skalierbarkeit - Aufgrund seiner geringen Speicherdichte und langsameren Leistung ist EEPROM keine praktische Option für Systeme, die Megabyte oder Gigabyte von Daten speichern müssen.Es eignet sich am besten für kleine Rollen mit hoher Integritätsgedächtnis.

Flash -Speichervorteile

• Kostengünstig für hohe Kapazitäten - Flash bietet eine hohe Speicherdichte zu einem niedrigeren Preis pro Bit als EEPROM.Dies macht es zum bevorzugten Speicher für das Speichern von Betriebssystemen, Mediendateien oder Anwendungsdaten in Systemen, die eine erhebliche Kapazität erfordern.

• Schnelles Schreiben und Löschen von Blockebene- Flash kann Daten in Blöcken schreiben und löschen, was die Vorgänge mit großen Dateien oder Firmware -Aktualisierungen erheblich beschleunigt.Diese Effizienz unterstützt Schnellstartzeiten, nahtlose Software -Upgrades und eine reibungslose Multimedia -Wiedergabe.

• Ideal für volumenbasierte Aufgaben - Anwendungen wie SSDs, Smartphones, Digitalkameras und eingebettete Firmware basieren auf Flash, um schnell auf große Datenmengen zu speichern und zugreifen zu können.Die Architektur ist eher für einen hohen Durchsatz als für die körnige Kontrolle optimiert.

Einschränkungen des Flash -Speichers

• Ineffizient für häufige Updates auf Byteebene - Der Flash -Speicher muss einen ganzen Block löschen, bevor er auch einen kleinen Teil davon umschreibt.Dies macht es für Aufgaben ineffizient und langsam, bei denen nur kleine, isolierte Werte regelmäßig geändert werden müssen, was EEPROM viel besser behandelt.

• Verstärkungsprobleme schreiben - Die Block-Level-Löschanforderung kann dazu führen, dass eine Verstärkung geschrieben wird, wobei mehr Speicher umgeschrieben wird als erforderlich.Im Laufe der Zeit verringert dies die Gesamtleistung und Effizienz des Speichers, insbesondere in Systemen mit konstanten Datenänderungen.

• Niedrigere Ausdauer im Vergleich zu EEPROM - Flash unterstützt in der Regel zwischen 10.000 und 1 Million Schreib-/Löschzyklen, abhängig von der Qualität und der Art des verwendeten Blitzes.Dies reicht zwar für viele Verbraucher- und Industriegeräte aus, entspricht jedoch nicht der Ausdauer von EEPROM für häufige, kleine Updates.

Abschluss

Die Wahl zwischen EEPROM und Flash -Speicher hängt von den spezifischen Anforderungen Ihres Systems ab.Wenn Ihre Anwendung präzise, ​​Updates auf Byte-Ebene und hohe Datenintegrität erfordert, bietet EEPROM Zuverlässigkeit und Feinsteuerung.Für größere, schnellere und kostengünstigere Speicher passt der Flash-Speicher besser, insbesondere beim Umgang mit Firmware, Multimedia-Dateien oder Massendatenprotokollierung.Durch das Verständnis der Stärken und Kompromisse der einzelnen können Sie intelligenteren Designentscheidungen treffen, die sowohl die Leistung als auch die Haltbarkeit verbessern.

Häufig gestellte Fragen [FAQ]

1. Wie werden Sie einen Flash -Speicher und EEPROM unterscheiden?

Flash -Speicher und EEPROM unterscheiden sich hauptsächlich in der Umstellung von Datenaktualisierungen.Mit EEPROM können Daten gleichzeitig gelesen oder geschrieben werden, wodurch sie ideal für Anwendungen sind, bei denen kleine Datenmengen wie Konfigurationseinstellungen oder Kalibrierungswerte gelegentlich und genau aktualisiert werden müssen.Der Flash -Speicher hingegen kann nur in großen Blöcken oder Sektoren gelöscht und geschrieben werden, was es effizienter macht, große Daten wie Firmware oder Multimedia zu speichern, aber weniger für kleine, häufige Änderungen geeignet.

2. Wie wird EEPROM programmiert?

EEPROM wird programmiert, indem kontrollierte elektrische Signale mit einem Mikrocontroller- oder Programmierwerkzeug auf bestimmte Speicheradressen angewendet werden.In der praktischen Verwendung beinhaltet dies die Verbindung des EEPROM mit einem Mikrocontroller über I2C oder SPI, das Stromversorgung der Schaltung und die Verwendung von Softwarebefehlen, um Daten an die gewünschten Speicherorte zu senden.Der Schreibprozess zielt auf ein bestimmtes Byte ab und dauert normalerweise einige Millisekunden, wobei einige Systeme eine Verzögerung hinzufügen oder das EEPROM befragen, um zu bestätigen, dass das Schreiben abgeschlossen ist, bevor sie fortfahren.

3. Wie wähle ich den Flash -Speicher aus?

Um den Flash -Speicher auszuwählen, müssen Sie die Speichergröße, Lese-/Schreibgeschwindigkeit, Ausdauer und Kommunikationsschnittstelle berücksichtigen, die am besten zu Ihrer Anwendung passen.Wenn Sie große Dateien oder Firmware speichern, bietet NAND Flash mehr Kapazität und niedrigere Kosten pro Bit.Für einen schnelleren und zuverlässigeren Zugriff auf kleine Codesegmente wird noch Flash bevorzugt.Es ist auch wichtig zu überprüfen, ob die Spannung und der Pakettyp des Speichers Ihrem System übereinstimmen und dass die Blockgröße mit der Datenstruktur Ihrer Software übereinstimmt, um unnötige Schreibzyklen zu vermeiden.

4. Benötigt ein EEPROM eine Batterie?

EEPROM benötigt keine Batterie, um Daten zu halten, da es sich um einen nichtflüchtigen Speichertyp handelt.Dies bedeutet, dass Informationen dauerhaft gespeichert werden können, selbst wenn Strom entfernt wird, sodass sie für das Speichern von Daten in ein und regelmäßigen Ein- und Ausschalten von eingebetteten Systemen zuverlässig sind.Während einige ältere Systeme für die volatile Datenspeicherung batterienbasierten RAM verwenden, verwaltet EEPROM selbst Daten ohne Sicherungsstromquelle.

5. Wie kann man Daten aus einem EEPROM lesen?

Das Lesen von Daten aus einem EEPROM beinhaltet das Senden eines Lesebefehls an eine bestimmte Adresse und das Abrufen der gespeicherten Daten über die Kommunikationsschnittstelle.In der Praxis wird das EEPROM angetrieben und mit einem Mikrocontroller verbunden, das entsprechende I2C- oder SPI -Protokoll wird initialisiert und die Speicheradresse der Daten wird gesendet.Das EEPROM gibt dann das Datenbyte zurück, den der Mikrocontroller für die weitere Verarbeitung empfängt und speichert.Es muss darauf geachtet werden, dass die Adresse korrekt ist und dass das Kommunikationszeitpunkt den Anforderungen des EEPROM entspricht.
