Eine vollständige Anleitung zu analogen Elektronik: Konzepte, Schaltungen und Verwendungen

Die analoge Elektronik bilden die Grundlage von Systemen, die sich mit Signalen befassen, die sich kontinuierlich ändern, wie Schall, Temperatur oder Druck.Während die digitale Technologie in vielen modernen Anwendungen ins Rampenlicht gerückt ist, bleiben analoge Schaltungen nützlich, wo subtile Änderungen und eine sofortige Signalgenauigkeit erforderlich sind.In diesem Artikel werden die Kernkonzepte der analogen Elektronik, der Unterschiede zwischen analogen und digitalen Systemen, die Komponenten und Schaltungen untersucht, die analoge Funktionen zum Leben erwecken, und die vielen tatsächlichen Anwendungen, bei denen sich analoge Technologien immer noch hervorheben.

Katalog

Analoge Elektronikübersicht

Die analoge Elektronik befasst sich mit elektrischen Signalen, die sich reibungslos und kontinuierlich ändern.Diese Signale werden verwendet, um tatsächliche Eingänge wie Schallwellen, Temperaturverschiebungen und Luftdruck darzustellen, die sich natürlich im Laufe der Zeit variieren.Im Gegensatz zu digitalen Elektronik, die nur zwei feste Zustände (normalerweise als 0 und 1 dargestellt) wirkt, erfassen analoge Systeme den gesamten Bereich der Änderungen in der Intensität oder im Pegel eines Signals.

Trotz des weit verbreiteten Einsatzes digitaler Technologie bleiben die analogen Elektronik in Situationen, in denen kleine Unterschiede in einer Signal wichtig sind, nützlich.Audiogeräte basieren beispielsweise auf analoge Komponenten, um die natürliche Klangqualität zu erhalten.Kontrollsysteme in Industriemaschinen und Fahrzeugen verwenden häufig analoge Sensoren, um Temperatur, Geschwindigkeit oder Druck mit hoher Genauigkeit zu überwachen.Aufgrund ihrer Fähigkeit, subtile Variationen zu interpretieren, werden analoge Systeme in Bereichen, in denen die tatsächliche Genauigkeit erforderlich ist, immer noch weit verbreitet.

Analog- und digitale Systemunterschiede

Abbildung 2. Unterschied zwischen analogem und digitaler Elektronik

Analoge und digitale Elektronik sind so konzipiert, dass Signale auf sehr unterschiedliche Weise verarbeitet werden.Analoge Systeme arbeiten mit Signalen, die sich in einem kontinuierlichen Fluss ändern und die allmählichen Verschiebungen in natürlichen Umgebungen widerspiegeln.Beispielsweise kann die Spannung in einem analogen Schaltkreis allmählich ansteigen und fallen, um das sich ändernde Volumen der Stimme einer Person oder den langsamen Anstieg der Außentemperatur darzustellen.

Im Gegensatz dazu unterteilen digitale Systeme Informationen in feste Schritte unter Verwendung von Binärwerten 0S und 1s, um Daten darzustellen.Anstatt jede subtile Veränderung zu erfassen, speichern und verarbeiten sie Informationen in vordefinierten Ebenen.Diese Struktur ermöglicht eine schnellere und effizientere Datenmanipulation, insbesondere in Umgebungen, in denen Klarheit, Geschwindigkeit und Wiederholbarkeit wichtiger sind, als jedes Detail zu erfassen.

Um besser zu verstehen, wie sich analoge und digitale Systeme in der Praxis unterscheiden, überlegen Sie, wie sie sich über gemeinsame technische Merkmale hinweg entwickeln:

Besonderheit	Analog Elektronik	Digital Elektronik
Signalart	Verarbeitet kontinuierliche Wellenformen, die reflektieren tatsächliche Variationen.	Verarbeitet diskrete Werte, Schalten Zwischen auf (1) und außerhalb (0) Zustände.
Genauigkeit	Kann extrem feines Detail darstellen, vor allem in Audio- und Sensordaten.	Genau, kann aber subtile Details verlieren Beim Konvertieren von Analog.
Datenkapazität	Begrenzt, wie viel Daten sein können sofort verarbeitet.	Verarbeitet große Datenmengen Effizient für Speicher, Abruf und Übertragung.
Geschwindigkeit und Übertragung	Langsamer und signale sich länger verschlechtern Entfernungen.	Schnellere Übertragung und Signale aufrechterhalten Integrität über längere Entfernungen.
Geräuschwiderstand	Empfindlicher für elektrische Interferenz und Signalverzerrung.	Mehr gegen Geräusche durch klares Geräusch resistent Binäre Signalunterschiede.

Verständnis analogen elektronischen Schaltungen

Analoge elektronische Schaltungen werden entwickelt, um Signale zu verarbeiten, die sich im Laufe der Zeit kontinuierlich ändern.Um diese Verarbeitung durchzuführen, kombinieren sie passive Komponenten wie Widerstände, Kondensatoren und Induktoren mit aktiven Komponenten wie Transistoren und operativen Verstärkern.Diese Komponenten arbeiten zusammen, um Signale durch Operationen wie Verstärkung, Filterung, Wellenformgenerierung und Signalumwandlung zu verwalten und zu manipulieren.

Lassen Sie uns aufschlüsseln, wie jeder Teil funktioniert und wo es normalerweise verwendet wird.

Verstärker

Abbildung 3. Verstärker

Verstärker sind so konzipiert, dass sie die Spannung, den Strom oder die Leistung eines Signals erhöhen.Dies ist besonders nützlich in Situationen, in denen das ursprüngliche Signal zu schwach ist, um direkt verarbeitet oder direkt zu bewirken.

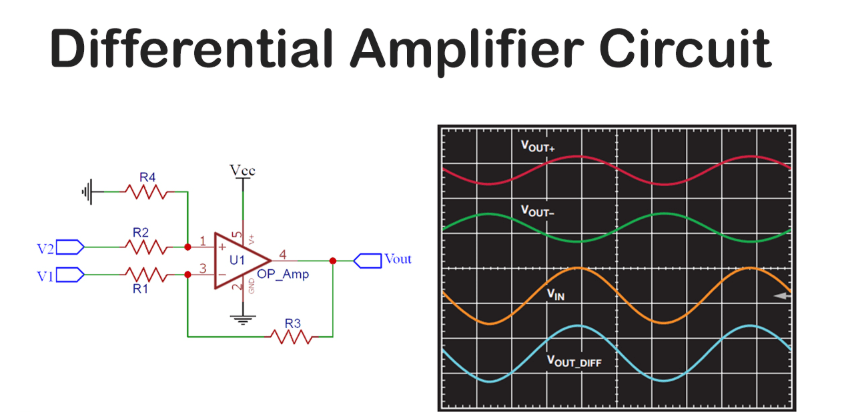

Abbildung 4. Differentialverstärker

Differentialverstärker werden verwendet, um die Differenz zwischen zwei Eingangsspannungen zu erkennen.Dies ist wichtig in Umgebungen, in denen Präzision riskant ist, wie z. B. Instrumenten- und Sensordatenerfassung, da sie dazu beiträgt, gemeinsame Rauschen zwischen beiden Eingängen zu beseitigen.

Abbildung 5. Betriebsverstärker (Op-Ampere)

Betriebsverstärker (Op-Amps) sind hoch anpassungsfähig und dienen vielen Zwecken.In einer grundlegenden Erfassungsschaltung können sie beispielsweise ein Signal durch Filtern von Rauschen oder Skalieren in einen bestimmten Bereich stimmen.OP-AMPs werden auch in analogen Mathematikfunktionen verwendet, z. B. das Hinzufügen oder Integrieren von Spannungen.

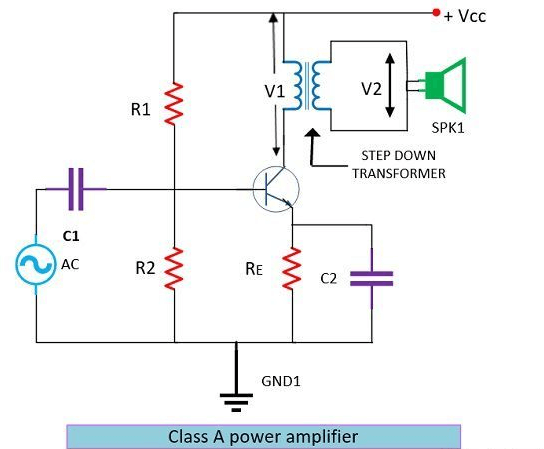

Abbildung 6. Leistungsverstärker

Machtverstärker Nehmen Sie ein Signal und liefern Sie genügend Energie, um die anspruchsvollen Lasten wie Lautsprecher, Motoren oder Funksender voranzutreiben.Diese Verstärker sind so gebaut, dass sie eine hohe Leistung ohne Verzerrung liefern.

Filter

Filter werden verwendet, um nützliche Signale von unerwünschten zu trennen.Jede Art von Filter ermöglicht es bestimmte Frequenzen, während sie andere blockieren, abhängig von den Anforderungen des Systems.

Abbildung 7. Tiefpassfilter

Tiefpassfilter Lassen Sie sich langsam ändernde Signale (niedrige Frequenzen) durchlaufen, während schnelle Schwankungen (hohe Frequenzen) blockieren.Diese werden beispielsweise verwendet, um den Ausgang von Netzteilen zu glätten oder hochfrequente Rauschen in Audio zu reduzieren.

Abbildung 8. Hochpassfilter

Hochpassfilter Führen Sie das Gegenteil aus und entfernen Sie sich langsam ändernde Hintergrundsignale, während Sie schnellere Schwankungen intakt halten.Diese werden häufig in Audio -Equalizer und Signalkonditionierungsschaltungen vorkommen.

Abbildung 9. Bandpassfilter

Bandpassfilter Isolieren Sie einen bestimmten Frequenzbereich.Dies ist nützlich bei Funkempfängern, bei denen Sie nur einen Station erfassen möchten, während Sie andere in der Nähe ablehnen.

Oszillatoren

Abbildung 10. Oszillatoren

Oszillatoren erzeugen kontinuierliche Wellenformen wie Sinus-, Quadrat- oder Dreieckswellen, ohne ein externes Eingangssignal zu benötigen.Diese Wellenformen dienen als zeitliche Signale in Uhren und Mikrocontrollern oder als Tongeneratoren in Soundsystemen.Beispielsweise kann ein Sinus -Wellenoszillator verwendet werden, um die Basisfrequenz für einen Musiksynthesizer zu erzeugen, während ein Quadratwellenoszillator verwendet werden kann, um das digitale Timing in Logikschaltungen voranzutreiben.

Analog-zu-Digital-Konverter (ADCs)

Abbildung 11. Analog-Digital-Konverter (ADCs)

Ein ADC nimmt ein ständig variierendes analoges Signal und probiert es in regelmäßigen Abständen ab, um eine Abfolge digitaler Werte zu erzeugen.Die Auflösung, wie fein das Signal geschnitten wird, hängt von der Anzahl der in jeder Probe verwendeten Bits ab.In einer Mikrocontroller-basierten Wetterstation liest sich das ADC beispielsweise von einem Temperatursensor und konvertiert sie in ein Format, das das digitale System speichern, analysieren oder übertragen kann.

Komparatoren

Abbildung 12. Vergleicher

Ein Komparator bewertet zwei Eingangsspannungen und gibt ein digitales Signal aus, entweder hoch oder niedrig, je nachdem, welche Spannung höher ist.Obwohl sie Signale nicht verstärken, werden sie für Entscheidungsaufgaben verwendet.Sie finden häufig Komparatoren in Schaltungen, die überwachen, ob ein Wert einen bestimmten Schwellenwert überschreitet, z.

Spannungsaufsichtsbehörden

Abbildung 13. Spannungsregler

Spannungsregulatoren stellen sicher, dass die Ausgangsspannung konstant bleibt, auch wenn sich die Eingangsspannung oder die elektrische Last ändert.Dies ist nützlich, um empfindliche analoge und digitale Komponenten vor Spannungsschwankungen zu schützen, die zu Fehlern oder Schäden führen können.In praktischer Hinsicht kann ein Regler einen stabilen 5 -V für eine Sensorschaltung liefern, selbst wenn die Batterie zwischen 6 V und 9 V schwankt.Ohne Regulierung könnten die Lesungen des Sensors unzuverlässig werden.

Anwendungen der analogen Elektronik

Analoge Systeme sind in Umgebungen nützlich, in denen eine sofortige, kontinuierliche Signalverarbeitung erforderlich ist.Im Gegensatz zu digitalen Systemen, die bei festen Schritten arbeiten, kann die analoge Elektronik flüssig auf sich ändernde Bedingungen reagieren, wodurch sie für Aufgaben mit Messungen und dynamischen Anpassungen perfekt sind.So werden sie auf verschiedene Felder angewendet:

Radio- und Audioausrüstung

Analoge Elektronik werden bei der Verarbeitung von Live -Audiosignalen verwendet.In Funkempfänger, Analoge Schaltungen tragen dazu bei, bestimmte Frequenzen zu stimmen und eine Station von einer anderen zu trennen. Verstärker Steigern Sie dann die Signalstärke, ohne den Schall zu verzerren, während Equalizer die Tonqualitäten so anpassen, dass Sie Ihren Vorlieben entsprechen. Innenlautsprecher, Analoge Signale werden in Schwingungen umgewandelt, die natürlichen, vollständigen Klang erzeugen.Diese Systeme funktionieren besonders gut, da Audiosignale selbst von Natur aus analog sind und ständig in Tonhöhe und Intensität variieren.Diese Geräte erhalten die Schallqualität mit größerer Treue.

Steuerungssysteme in Automatisierung und Robotik

In IndustrieautomatisierungAnwesend Transportsysteme, Und Robotik, Analoge Schaltkreise verarbeiten Eingang von einem breiten Bereich von physikalischen Sensoren.Dies können Temperatursonden, Positionscodierer oder Kraftsensoren umfassen.Da sich das Feedback dieser Geräte im Laufe der Zeit reibungslos ändert, ermöglicht die analoge Verarbeitung eine feinkörnige Kontrolle von Aktuatoren wie Motoren, Servos oder Ventilen.Beispielsweise erfordert ein Roboterarm, der seine Griffstärke als Reaktion auf den Objektdruck einstellt, einen konstanten Strom von glatt unterschiedlichen Daten.Analoge Systeme sind häufig dafür verantwortlich, diese Daten in Echtzeit zu interpretieren und die Ausgaben ohne Verzögerung anzupassen.

Messung und Instrumentierung

Medizinprodukte, Laborinstrumente und Werksüberwachungssysteme Alle verlassen sich auf analoge Elektronik, um physikalische Bedingungen wie Druck, Temperatur, Spannung oder Strom zu messen und zu interpretieren.In a Medizinische EKG -MaschineZum Beispiel erkennen analoge Front-End-Schaltkreise winzige elektrische Impulse aus dem menschlichen Körper.Diese Signale sind oft zu subtil, um sich direkt zu registrieren, sodass Verstärker und Filter vor der weiteren Verarbeitung das Signal verfeinern und reinigen.In ssteuerfreundliche InstrumenteAnalog Schaltkreise liefert die Empfindlichkeit, die erforderlich ist, um allmähliche Änderungen und kleine Schwankungen zu erkennen, die digitale Systeme möglicherweise verpassen oder zu verhindern.

Automobilsysteme

Moderne Fahrzeuge Verwenden Sie eine Mischung aus analogem und digitaler Elektronik, aber viele unsichere Steuerfunktionen hängen immer noch von analogen Systemen für die Reaktionsfähigkeit ab.Analoge Sensoren erkennen Motordrehzahl, Drosselposition, Flüssigkeitsdruck und mehr, um diese Daten in Kontrolleinheiten zu füttern, die die Kraftstoffeinspritzung, das Zündzeitpunkt und die Servolenkung einstellen.Beispielsweise basiert das Rückkopplungssystem in der Servolenkung auf reibungslose Änderungen des Eingangsdrehmoments, um den Widerstand entsprechend anzupassen.Diese Art von flüssiger, reaktionsschneller Kontrolle wird am vorderen Ende am effektivsten mit analogen Signalverarbeitung behandelt.

Luft- und Raumfahrt und Avionik

Flugzeug- und Raumfahrzeugsysteme Oft in Umgebungen mit hoher Stress betrieben, in denen Verzögerungen oder Fehler schwerwiegende Konsequenzen haben können.Analoge Schaltungen werden verwendet, um Aufgaben zu verwalten, die schnelles und kontinuierliches Feedback wie Flugsteuerung, Motorüberwachung und Funkkommunikation beinhalten.In Navigationssystemen tragen analoge Signalwege dazu bei, eine genaue Verfolgung und Signalklarheit aufrechtzuerhalten.In Kommunikationsmodulen gewährleisten analoge Verstärker und Filter auch bei Vorhandensein von Rauschen und Störungen eine saubere Übertragung von Sprach- oder Datensignalen.

Stärken und Einschränkungen der analogen Elektronik

Die analoge Elektronik bietet einzigartige Vorteile bei der Arbeit mit natürlich unterschiedlichen Signalen, aber sie haben auch bestimmte Nachteile.Das Verständnis beider Seiten hilft zu bestimmen, wann analoge Lösungen am besten geeignet sind und wann digitale Systeme wirksamer sind.

Vorteile der analogen Elektronik

• Direkte Handhabung von Signalen - Analoge Schaltungen funktionieren direkt mit Signalen, die sich im Laufe der Zeit kontinuierlich verändern, wie Schall, Lichtintensität, Temperatur oder Druck.Dies beseitigt die Notwendigkeit, diese Signale in digitale Form umzuwandeln, wodurch analoge Systeme für eine sofortige, natürliche Interaktion mit physischen Eingaben ideal werden.

• Hochauflösende und feine Details - Da analoge Systeme nicht auf diskrete Schritte oder Pegel angewiesen sind, können sie sehr kleine Änderungen in einem Signal erfassen.Diese Präzision ist besonders bei sensiblen Messaufgaben nützlich, wie beispielsweise in wissenschaftlichen Instrumenten oder Audiogeräten, bei denen kleine Variationen wichtige Informationen enthalten.

• In einfachen oder kontrollierten Umgebungen zuverlässig - In Umgebungen, in denen elektrische Interferenzen niedrig sind und die Systemanforderungen stabil sind, können analoge Schaltungen mit hoher Zuverlässigkeit funktionieren.Ihre Einfachheit in solchen Kontexten führt oft zu weniger Versagenspunkten.

• Niedriger Stromverbrauch für bestimmte Funktionen - Analoge Schaltungen können manchmal weniger Leistung als ihre digitalen Gegenstücke verbrauchen, insbesondere bei Aufgaben, für die keine Hochgeschwindigkeitsverarbeitung oder häufige Signalumwandlung erforderlich ist.Beispielsweise kann ein kontinuierlicher Analogsensorverstärker weniger Energie verbrauchen als ein digitales System, das die Eingabe ständig umwandelt und verarbeitet.

Nachteile der analogen Elektronik

• Anfällig für Rauschen und Signalverschlechterung - Analoge Signale können schwächen oder verzerrt werden, wenn sie durch lange Kabel verlaufen oder Störungen begegnen.Diese Empfindlichkeit kann die Genauigkeit beeinflussen, insbesondere bei hochfrequenten oder Fernanwendungen, bei denen das Signal im Laufe der Zeit oder der Entfernung an Qualität oder Entfernung verlieren kann.

• Begrenzte Datenspeicherung und -verarbeitung - Im Gegensatz zu digitalen Systemen, die große Datenmengen problemlos speichern und manipulieren können, verarbeiten analoge Schaltkreise ein Signal gleichzeitig und fehlen integriert.Dies macht sie weniger für Aufgaben geeignet, die komplexe Datenanalysen, Aufzeichnungen oder Übertragung umfassen.

• Schwer zu verändern nach dem Bau - Sobald eine analoge Schaltung gebaut und physikalisch zusammengesetzt ist, bedeutet das Ändern ihres Verhaltens häufig das Neuverdraht oder das Ersetzen von Komponenten.Diese Festigkeit kann im Vergleich zur Neuprogrammierung eines digitalen Systems Aktualisierungen oder Anpassungen zeitaufwändiger machen.

• Entwurfskomplexität aufgrund der Komponentenempfindlichkeit - Analoge Schaltungen hängen stark von den genauen Eigenschaften ihrer Komponenten ab.Kleine Unterschiede in den Widerstandswerten, Kondensatortoleranzen oder Temperaturdrift können die Leistung beeinflussen.Wenn sich die Komponenten älter oder die Betriebsbedingungen ändern, kann die Aufrechterhaltung einer konsistenten Leistung zu einer Herausforderung werden, die sorgfältige Kalibrierung und Entwurfsvoraussicht erfordert.

Abschluss

Analoge Elektronik sind in Branchen nützlich, in denen natürliches Signalverhalten, sofortige Reaktionsfähigkeit und feine Auflösung ein Muss sind.Von Audioverarbeitungs- und Steuerungssystemen bis hin zu Luft- und Raumfahrt- und medizinischen Instrumenten bieten analoge Schaltungen Funktionen, die digitale Systeme allein nicht vollständig ersetzen können.Unabhängig davon, ob Sie für Wettbewerbsprüfungen studieren oder tatsächliche Systeme entwerfen, ist das Verständnis der Grundlagen der analogen Elektronik in der heutigen gemischten analogen-digitalen Umgebung immer noch nützlich.

Häufig gestellte Fragen [FAQ]

1. Warum sind digitale Schaltkreise einfacher zu gestalten als analoge Schaltungen?

Digitale Schaltkreise sind einfacher zu gestalten, da sie nur zwei Spannungsniveaus mit hohen und niedrigen Funktionen betreiben, was mehr Toleranz für Rauschen und Komponentenvariationen ermöglicht.Wenn Sie digitale Systeme entwerfen, müssen Sie sich keine Sorgen über kleine Spannungsänderungen machen, solange das Signal über oder unter dem Schwellenwert bleibt, der eine logische 1 oder 0 definiert. Im Gegensatz dazu verarbeiten analoge Schaltkreise kontinuierliche Signale, die stark von genauen Spannungsniveaus und Timing abhängen, und selbst geringfügige Abweichungen in Komponenten, Temperaturen oder Störungen können Leistungsprobleme verursachen.Dies macht ein analoges Design empfindlicher und erfordert im Vergleich zu Digital eine größere Erfahrung, Präzision und sorgfältiges Layout.

2. Mit welchem ​​Gerät wird analoge Signale in digitale Signale umwandelt?

Ein Analog-Digital-Wandler (ADC) ist das Gerät, mit dem analoge Signale in digitale Signale umgewandelt werden.In der Praxis nimmt diese Komponente einen Spannungseingang an, der sich kontinuierlich ändert, z.Jede Probe wird dann in eine Binärzahl übersetzt, die in diesem Moment das Signalpegel darstellt.Wenn Sie beispielsweise ein Mikrofon an einen digitalen Rekorder anschließen, wandelt der integrierte ADC die analoge Schallwelle kontinuierlich in einen Strom digitaler Werte um.

3. Welche Art von Technologie verwandelt analoge Signale in digitale Daten?

Die Technologie, die analoge Signale in digitale Daten umwandelt, basiert auf zwei Kernprozessen: Abtastung und Quantisierung, die beide in ADCs implementiert sind.Bei der Probenahme wird der Wert des analogen Signals in regelmäßigen Zeitintervallen gemessen, während die Quantisierung den Auflösungsbereich des Konverters auf die engste digitale Ebene auf die engste digitale Ebene bildet.Dieser Prozess wird in Technologien wie digitalen Audio -Rekordern verwendet, bei denen eine kontinuierlich ändernde Schallwelle tausendmal pro Sekunde abgetastet und dann als digitale Daten gespeichert wird.

4. Mit womit handelt es sich um analoge Elektronik?

Die analoge Elektronik befasst sich mit elektrischen Signalen, die sich im Laufe der Zeit reibungslos und kontinuierlich ändern.Diese Schaltungen sind so konzipiert, dass sie sofortige Eingänge wie Schall, Licht, Temperatur oder Bewegung verarbeiten, die natürlich variieren, anstatt abrupt zu wechseln.Zum Beispiel werden bei der Anpassung des Volumens eines Radios oder der Messung der Spannung von einem Lichtsensor analogen Schaltungen verwendet, um diese subtilen Variationen der Signalintensität mit hoher Genauigkeit und Reaktionsfähigkeit zu erfassen und zu verarbeiten.

5. Was sind einige Herausforderungen im analogen Elektronikdesign?

Das Entwerfen analoger Elektronik ist eine Herausforderung, da sie eine präzise Kontrolle über Spannungsstufen, Timing und Signalintegrität erfordert.Ein Hauptproblem ist die Anfälligkeit für Rauschen, bei denen unerwünschte Signale die Ausgabe verzerren oder stören können.Komponenten haben auch Toleranzen, was bedeutet, dass ihre tatsächlichen Werte leicht von ihren Bewertungen abweichen können, was die Genauigkeit beeinflusst.Temperaturänderungen können das Verhalten eines Stromkreises verändern, und das physikalische Layout von Komponenten auf einer Leiterplatte kann Streat -Effekte auslösen, die die Leistung stören.Im Gegensatz zu digitalem Design, bei dem Logikzustände einfach zu testen sind, erfordert die analoge Design die praktische Messung mit Werkzeugen wie Oszilloskopen und erfordert Erfahrung, um die Schaltung korrekt zu interpretieren und anzupassen.
