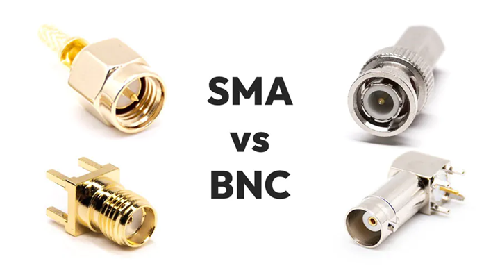

SMA vs.BNC -Anschlüsse: Ein kurzer Vergleich

SMA- und BNC-Anschlüsse sind zwei der häufigsten Typen, die zum Senden von Hochfrequenzsignalen in elektronischen Systemen verwendet werden.Sie helfen, Koaxialkabel an Geräte wie Antennen, Funkgeräte, Testgeräte und Videosysteme zu verbinden.Obwohl sie einen ähnlichen Zweck erfüllen, arbeiten sie anders und werden für verschiedene Arten von Setups gebaut.In diesem Leitfaden erklärt, wie SMA- und BNC -Anschlüsse hergestellt werden, wie sie funktionieren, wo sie verwendet werden und was sie anders macht, damit Sie das richtige für Ihr Setup auswählen können.

Katalog

Überblick über SMA -Stecker

SMA -Anschlüsse (Subminiaturversion a) sind kompakte HF-Anschlüsse, die für eine zuverlässige Hochfrequenzsignalübertragung durch Koaxialkabel ausgelegt sind.Entwickelt in der 1950er Jahre von James Cheal bei Bendix Research LabsSie waren ursprünglich als BRM -Stecker bekannt (Bendix echte Miniatur) aND zielte auf militärische und Luft- und Raumfahrtsysteme ab, die raumsparende, stabile koaxiale Verbindungen erforderten.In 1968Das Design wurde unter Mil-C-39012 standardisiert und als SMA umbenannt.

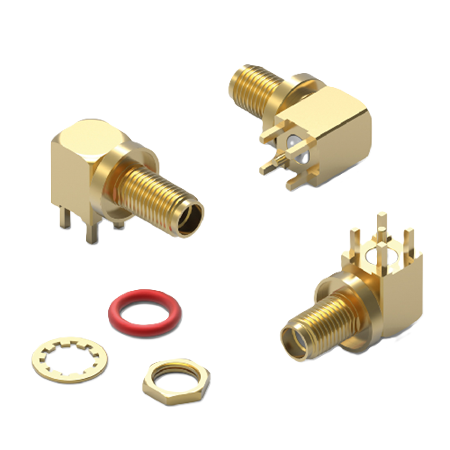

Abbildung 2. Hochfrequenz-SMA-Stecker

SMA -Anschlüsse haben fest 50-Ohm Impedanz und ursprünglich bewertet bis zu 12GHz, aber Verbesserungen der Materialien und der internen Konstruktion erweiterten dies auf 18 GHz für Standardversionen und bis zu bis zu 26,5 GHz für präzisionsgradige Typen.Sie verwenden einen Gewindekupplungsmechanismus, der von Hand oder einem Drehmomentschlüssel zusammengedreht wird, um eine stabile Verbindung zu gewährleisten, die der Vibration widersteht und den Signalverlust minimiert.Der mittlere Stift und die Sockel bilden den Signalweg, während der äußere Körper vor elektromagnetischen Interferenzen abgeschirmt wird.

Diese Anschlüsse kommen herein männliche oder weibliche Formenund in geraden oder rechtwinkligen Konfigurationen, wodurch sie für enge Räume geeignet sind.Ihre kleine Größe Und zuverlässige Leistung Machen Sie SMA-Anschlüsse, die in Antennen, HF-Modulen, Wi-Fi-Routern, Handheld-Funkgeräten, Mikrowellenverbindungen, Satellitensystemen, Software-definierten Funkgeräten, HF-Verstärkern, Laborinstrumenten und hochfrequenten Testgeräten häufig verwendet werden.Sie bleiben auch in militärischen, Luft- und Raumfahrt- und Radioastronomieanwendungen ernst. Bei noch höherer Frequenzverwendung können K-Steckverbinder, die mechanisch mit SMA kompatibel sind, bis zu 40 GHz verarbeiten und in Radar- und Millimeterwellensystemen verwendet werden.SMA-Anschlüsse erhältlich in männlichen oder weiblichen Fors erhältlich und können gerade oder rechts anwenden. Die kleine Größe von drei Größe macht sie ideal für enge Räume.

SMA -Anschlussfunktionen

SMA -Anschlussstruktur

Gewindefass und Größe - Der äußere Teil des SMA -Steckers (als Fass genannt) ist 1/4 Zoll breit und hat 36 kleine Fäden pro Zoll.Diese Fäden helfen dem Stecker, sich fest zu verschärfen, sodass sie nicht vom Schütteln oder Bewegungen gelöst werden.Wenn der Stecker in Dingen wie Testausrüstung oder Antenneneinstellungen verwendet wird, wird er von Hand oder einem Drehmomentschlüssel festgezogen, um sicherzustellen, dass das Signal konstant bleibt.

Männliche und weibliche Steckerteile - Der männliche SMA -Anschluss hat einen dünnen Mittelstift (0,9 mm) In einem Lauf mit Fäden auf der Innenseite.Es hat auch a 5/16- -Zoll -Hex -Nuss dass Sie sich mit Ihren Fingern oder einem Werkzeug drehen können.Der weibliche SMA -Anschluss verfügt über eine Mittelhülle (ein kleines Hohlrohr) in einem Lauf mit Gewinde an der Außenseite.Wenn Sie sie anschließen, rutscht der männliche Stift in die weibliche Hülse und die beiden Fässer schrauben zusammen.Die Verbindung funktioniert auf zwei Arten durch den Mittelstift und einen durch den Außenlauf.Dies ergibt sowohl elektrische als auch physikalische Verbindung.Sie können erkennen, ob ein Anschluss männlich oder weiblich im Mittelpunkt ist, nicht von außen.Ein Stift bedeutet männlich und eine Hülse bedeutet weiblich.

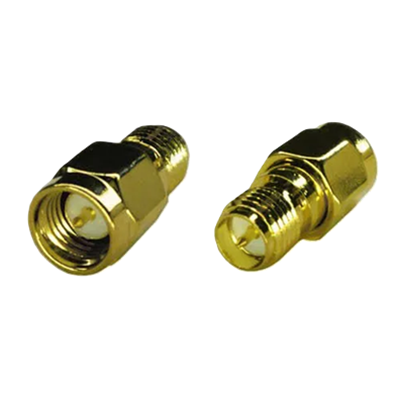

Reverse-Polarity SMA (RP-SMA) - RP-SMA-Steckverbinder wechseln die üblichen Mittelteile, halten Sie jedoch die äußere Größe gleich.Dies bedeutet, dass sie wie Standard -SMA -Steckverbinder aussehen, aber sie werden sich nicht ordnungsgemäß verbinden, es sei denn, sie werden korrekt übereinstimmen.

• Ein RP-SMA-Mann hat eine Mittelhülle und Fäden innen.

• Eine RP-SMA-Frau hat einen Mittelstift und eine Fäden von außen.

Diese Änderung erfolgt absichtlich, um Menschen daran zu hindern, die falschen Ausrüstungsarten zu verbinden.RP-SMA wird häufig in Wi-Fi-Routern, Antennen und intelligenten Geräten verwendet, bei denen es wichtig ist, nicht übereinstimmende Verbindungen zu vermeiden.

Haltbarkeit und Drehmomenthandhabung

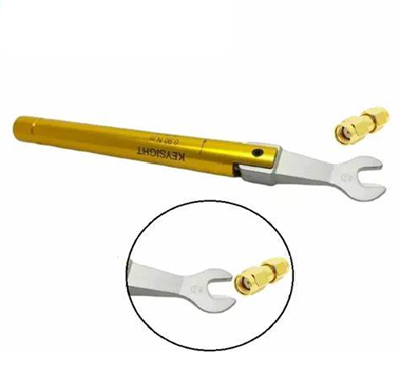

Abbildung 4. Drehmomentschlüssel spezifisch speziell für SMA -Anschlüsse ausgelegt

SMA -Anschlüsse können 500 Verbindungen durchhalten, jedoch nur, wenn jedes Mal die richtige Drehmomentmenge verwendet wird.Zu viel oder zu wenig anzuziehen kann die Gewinde abnutzen oder den Mittelstift beugen.

• Verwenden Sie für Edelstahlanschlüsse 0,8 bis 1,1 nm (7–10 IN-LBF).

• Verwenden Sie für Messinganschlüsse 0,3 bis 0,6 nm (3–5 IN-LBF).

Durch die Verwendung eines Drehmomentschlüssels wird die richtige Kraft aufgetragen.Es hält den Stecker sicher, ohne Schäden zu verursachen.Dies ist sehr nützlich an Orten wie Test -Setups, Kontrollpaneele und HF -Systemen, an denen häufig die Anschlüsse verwendet werden.Wenn Sie zu viel Drehmoment auftragen, können Sie die Fäden beschädigen und die Lebensdauer des Steckers verkürzen.

Dielektrische Konstruktion und Impedanzkonsistenz

Jeder SMA -Anschluss verwendet PTFE (Teflon) als Isoliermaterial.Dies hilft, die Impedanz bei 50 Ohm stabil zu halten, was zum Reduzieren des Signalverlusts und des Stalls des HF -Signals nützlich ist.Kleine Unterschiede während der Produktion oder leichter Fehlausrichtung bei der Verbindung können jedoch beeinflussen, wie konsistent die Impedanz ist.Diese kleinen Änderungen können die Leistungsstabilität in Hochschulsystemen verringern, insbesondere wenn die Steckverbinder häufig angeschlossen und getrennt werden.In Setups, die eine sehr präzise Impedanzsteuerung wie Vektor -Netzwerkanalysatoren oder Mikrowellenverbindungen benötigen, wird dies zu einem nützlichen Bestandteil des Designs.

SMA-Varianten und Hochfrequenzoptionen

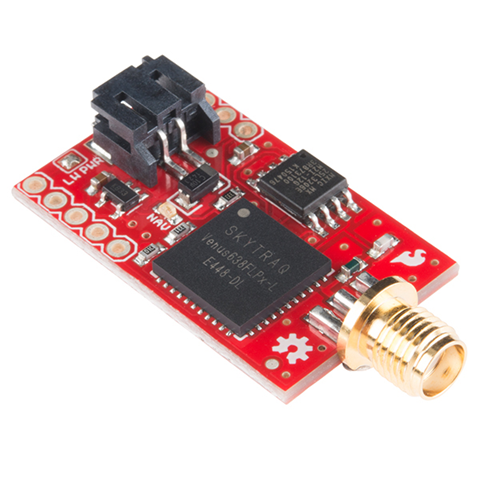

Abbildung 5. SMA Female -Stecker mit einer GPS -Antenne

Standard -SMA -Anschlüsse Unterstützungsmodusfreier Betrieb von DC bis zu 18 GHz.Einige proprietäre Versionen erweitern diesen Bereich auf 26,5 GHz.Bei höheren Frequenzen, SMA-ähnliche Anschlüsse sind verfügbar.

Ein Beispiel ist das 3,5 mm Stecker, was arbeitet bis zu 34 GHz.Ein anderer ist das 2,9 mm Stecker, auch genannt SMK oder K-Typmit bewertet bis zu 46 GHz.Diese Anschlüsse sind ideal für hochfrequente Messsysteme und fortschrittliche HF-Komponenten.

Ihre höhere Leistung ergibt sich aus der Verwendung von Luftdielektrikum und skalierten Mittelleitern, die den Signalverlust bei hohen Frequenzen verringern.Obwohl sich die Größen von 3,5 mm und 2,9 mm auf den Innendurchmesser des äußeren Leiters beziehen, stimmen ihre externen Gewinde Standard -SMA -Anschlüsse an.Dieses Design ermöglicht eine Kreuzung und gleichzeitig die Leistung.

SMA-ähnliche Anschlüsse bieten ein praktisches Upgrade für Systeme, die eine höhere Frequenzunterstützung benötigen, ohne die Schnittstelle zu ändern.

BNC -Anschlüsse erklärten

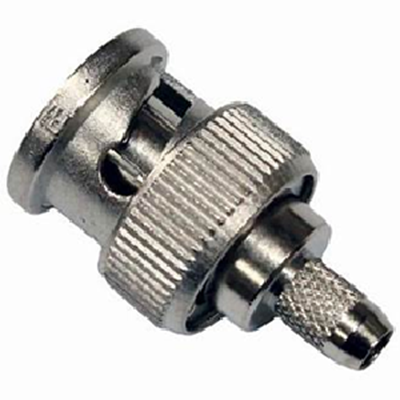

Abbildung 6. BNC (Bayet Neill-Concelman) Connector

BNC (Bajonett Neill -Concelman) Anschlüsse sind HF -Anschlüsse, die a verwenden Push-and-Twist Verriegelungssystem und schnelle und sichere Verbindungen ohne Werkzeuge.Sie werden üblicherweise in Laboratorien, Überwachungssystemen und Audio-/Video -Setups verwendet.Diese Anschlüsse verfügen über einen Bajonett-Sperrmechanismus, mit dem Benutzer sie ohne Verwendung von Tools eine Verbindung herstellen oder trennen können.Um sich zu verbinden, richten Sie den Stecker mit der Buchse aus, drücken Sie ihn hinein und geben Sie ihm einen kurzen Wendung, bis er einschließt.Diese einfache Bewegung macht BNC -Anschlüsse ideal für Setups, für die häufige Kabelwechsel erforderlich sind, z. B. in Labors, Videoausrüstung oder Testumgebungen.BNC -Anschlüsse sind so ausgelegt, dass sie der Impedanz des Koaxialkabels entsprechen, mit dem sie verwendet werden.Diese ordnungsgemäße Übereinstimmung verbessert die Signalqualität und reduziert die Signalreflexion oder den Verlust.Die Kombination aus schneller Verbindung, zuverlässiger Leistung und breiter Kompatibilität macht BNC -Anschlüsse zu einer beliebten Wahl für analoge und digitale Signalsysteme.

Struktur und Funktion von BNC -Anschluss

Das Bajonettsystem ermöglicht schnelle und einfache Kabelwechsel.Um eine Verbindung herzustellen, richten Sie einfach die Steckverbinder aus, setzen Sie den Stecker in die Buchse ein und drehen Sie ihn im Uhrzeigersinn im Uhrzeigersinn.Der Mechanismus sperrt mit einem Klick ein und gewährleistet eine sichere und stabile Verbindung ohne die für Werkzeuge erforderlichen Anforderungen.

Umfeld	Hinteren Für die Verwendung
Testlabors	Keine Neukalibrierung erforderlich zwischen Tests
Videosysteme	Relian Analog Videosignal Übertragung
Feldkits	Schnelle Änderungen, Werkzeugfrei
Trainingseinstellungen	Einfach zu bedienen und langlebig

Diagramm 1. Gemeinsame Umgebungen für die Verwendung von BNC -Anschlüssen

BNC -Dielektrikum und Frequenzgrenzen

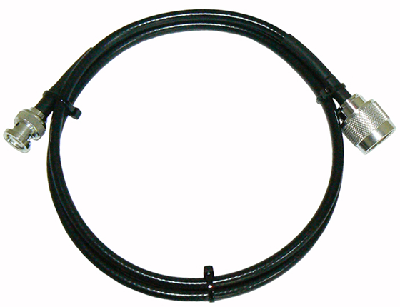

Abbildung 7. BNC -Steckverbinder verwenden normalerweise einen dielekrizierten Kunststoff -Feststoff

BNC -Anschlüsse verfügen über plastisches dielektrisches Material zwischen den inneren und den äußeren Leitern an männlichen und weiblichen Enden.Dieses dielektrische Dielektrikum eignet sich gut bei niedrigen Frequenzen, um eine stabile Signalübertragung zu gewährleisten.Bei Frequenzen über 4 GHz beginnt der Plastik jedoch einen Signalverlust.Die Slots im äußeren Leiter können anfangen, Signale auszustrahlen, was zu Leistungsproblemen führt.Diese Strahlung macht den Stecker für den Hochfrequenzverbrauch instabil und ungeeignet.

Arten von BNC -Anschlüssen

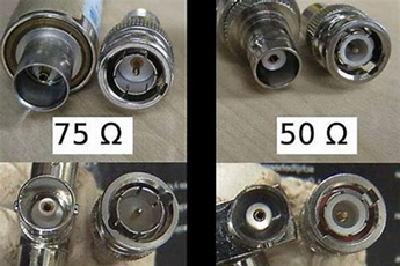

Abbildung 8. 75-Ohm und 50-Ohm BNC-Stecker

BNC -Anschlüsse sind in verschiedenen Typen erhältlich, basierend auf Impedanz und Frequenzhandhabung.Die beiden Hauptvarianten 50-Ohm und 75-Ohm sind auf bestimmte Anwendungen in HF- und Videosystemen zugeschnitten.

Typ	Eindruck	Frequenz Reichweite	Gemeinsam Anwendung
50 -HM BNC	50 Ω	Bis zu 4 GHz	RF -Testgetriebe, Oszilloskope, drahtlose Antennen
75 -HM BNC	75 Ω	Bis zu 2 GHz	HD-SDI-Video, CCTV, AV-Systeme

Diagramm 2. BNC -Anschlusstypen nach Temperatur und Verwendung

Die Verwendung des falschen Typs beeinflusst die Signalleistung aufgrund der Impedanz -Missverhältnis.

7 Unterschiede zwischen SMA- und BNC -Anschlüssen

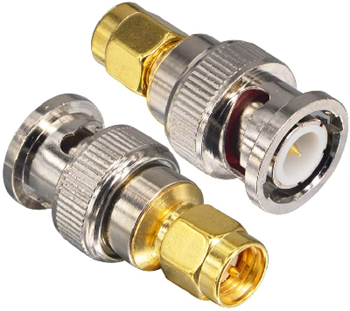

Abbildung 9. BNC an SMA -Anschlüsse

SMA- und BNC -Anschlüsse werden beide für RF -Anwendungen verwendet, unterscheiden sich jedoch merklich in der Art und Weise, wie sie mit körperlicher Spannung verbunden, durchführen und umgehen.Das Verständnis dieser Unterschiede hilft bei der Auswahl des richtigen Steckers für bestimmte Systeme und Umgebungen.

Kategorie	SMA Stecker	BNC Stecker
Verbindungsmechanismus	Gewinde	Push-and-Twist-Bayet; Werkzeugfrei
Vibismusstabilität	Hoch stabil; in der Luft- und Raumfahrt verwendet und robuste Systeme	Lings stabil; können sich lösen mit Bewegung
Frequenzleistung	Bis zu 18-26,5 GHz	Am besten unter 4thz
Installationszeit	Aufgrund der Ausrichtung langsamer und anziehen	Sehr schnell; ideal für schnell Änderungen
Verschleiß und langes Landel	Fäden können mit Überbeanspruchung tragen	Bayet trägt verzeihender und einfacher zu ersetzen
Häufige Anwendungsfälle	Vollständige Liste der SMA -Anwendungen	Oszilloskope, CCTV, Sendung, Ausbildung

Diagramm 3. SMA gegen BNC -Anschlussvergleichstabelle

Abschluss

SMA- und BNC -Anschlüsse haben jeweils ihre Stärken.SMA-Anschlüsse eignen sich hervorragend für hochfrequente Hochleistungssysteme, bei denen Vibrationswiderstand und sichere Verbindungen wichtig sind.BNC -Steckverbinder sind in Labor-, Video- und Trainingseinstellungen schneller zu verwenden und funktionieren gut.Wenn Sie wissen, wie jeder Typ funktioniert und was Ihr System benötigt, können Sie bei der Einrichtung oder Behebung von HF- und Videoanschlüssen bessere Entscheidungen treffen.Wenn Sie mit verschiedenen Geräten arbeiten, ist es auch nützlich, andere Anschlussarten wie TNC, SMB oder N-Typ zu verstehen, abhängig von der Aufgabe.

Häufig gestellte Fragen [FAQ]

1. Kann ich ein SMA -Kabel mit einem Adapter an einen BNC -Anschluss anschließen?

Ja, Sie können einen SMA-to-BNC-Adapter verwenden, jedoch nur für kompatible Signalypen und Frequenzen.Stimmen Sie immer mit der Impedanz (normalerweise 50 Ohm) überein, um einen Signalverlust zu vermeiden.

2. Welcher Stecker ist besser für Hochvibrationsumgebungen?

SMA -Anschlüsse sind besser.Ihr Faden Design gilt eng und macht sie ideal für Setups, die sich schütteln oder bewegen, wie in der Luft- und Raumfahrt oder Fahrzeugen.

3. Ist es sicher, BNC -Anschlüsse über 4 GHz zu verwenden?

Nein, BNC -Anschlüsse verlieren die Leistung über 4GHz.Sie können unter Signalleckagen und Störungen leiden.Verwenden Sie für höhere Frequenzen SMA oder andere Präzisionsanschlüsse.

4. unterstützen SMA -Anschlüsse sowohl analoge als auch digitale Signale?

Ja.SMA -Anschlüsse können analoge oder digitale HF -Signale mit sich führen, solange die Frequenz in ihrem unterstützten Bereich liegt.

5. Woher weiß ich, ob mein SMA-Anschluss umgekehrte Polarität (RP-SMA) ist?

Schau dir das Zentrum an.Ein RP-SMA-Mann hat ein Loch anstelle eines Stifts.RP-SMA-Frau hat einen Stift im Inneren.Dieses Design verhindert das Mischen mit Standard -SMA -Teilen.

6. Kann häufig Anschlüsse und Trennung von SMA -Steckern von Schäden?

Ja.SMA -Threads tragen sich mit wiederholtem Gebrauch ab.Verwenden Sie einen Drehmomentschlüssel und vermeiden Sie es, die Lebensdauer der Steckverbinder zu verlängern.

7. Warum sind BNC -Anschlüsse in CCTV- und Video -Setups üblich?

BNC -Steckverbinder können schnell angeschlossen, einfach zu bedienen und für analoge Video zuverlässig sind.Ihre 75-Ohm-Version ist für die Videosignalqualität ausgelegt.

8. Was ist der Hauptgrund, BNC über SMA zu wählen?

Wählen Sie BNC, wenn Sie eine schnelle, Werkzeugfreie Verbindung wünschen und keine hohe Frequenzleistung benötigen.Sie eignen sich perfekt für Labors, Training und CCTV.

9. Können SMA- und BNC -Anschlüsse im Freien verwendet werden?

Ja, aber nur mit ordnungsgemäßem Wetterschutz.N-Typ-Steckverbinder eignen sich besser für den Außengebrauch im Freien.SMA und BNC benötigen möglicherweise Schutzhäuser.

10. Beeinflussen BNC- und SMA -Anschlüsse die Signalqualität?

Ja.Die Verwendung des falschen Typs oder des Steckers schlechter Qualität kann zu Reflexion, Verlust oder Interferenz führen.Immer Impedanz und Frequenzgrenzen übereinstimmen.
