Digi International XBee S2C-Modulhandbuch: Funktionen, Einrichtung und Verwendung

Das XBee S2C-Modul ist eine leistungsstarke drahtlose Kommunikationslösung, die auf Zuverlässigkeit, Flexibilität und einfache Integration in moderne IoT- und Automatisierungssysteme ausgelegt ist.In diesem Artikel werden die Übersicht, die Pinbelegung, die Spezifikationen, die Betriebsmodi, der Einrichtungsprozess, die Anwendungen und mehr des XBee S2C-Moduls erläutert.

Katalog

XBee S2C-Übersicht

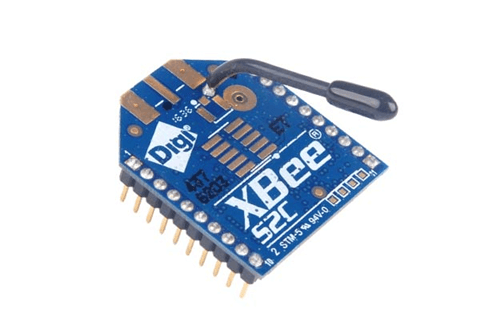

Das XBee S2C-Modul ist ein kompaktes drahtloses HF-Modul von Digi International, das eine zuverlässige Kommunikation zwischen elektronischen Geräten mithilfe der Protokolle ZigBee, IEEE 802.15.4 oder DigiMesh ermöglicht.Es arbeitet mit 2,4 GHz und einer Datenrate von bis zu 250 kbit/s, unterstützt den Betrieb mit geringem Stromverbrauch und bietet eine Kommunikationsreichweite von bis zu 1200 Metern Sichtlinie.Die UART- und SPI-Schnittstellen des Moduls erleichtern die Verbindung mit Mikrocontrollern und ermöglichen so eine nahtlose Integration in IoT- und Automatisierungssysteme.

Der XBee S2C ist ideal für die Heimautomatisierung und ermöglicht die drahtlose Kommunikation mehrerer Geräte – wie Leuchten, Sensoren und Haushaltsgeräte – über ein selbstheilendes Mesh-Netzwerk.Dies gewährleistet eine starke Konnektivität, selbst wenn ein Gerät ausfällt, und bietet Benutzern eine effiziente Steuerung, Echtzeitüberwachung und die Möglichkeit, tägliche Aufgaben wie das Ein- und Ausschalten von Geräten zu automatisieren.

Wenn Sie am Kauf des XBee S2C-Moduls interessiert sind, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

XBee S2C Pinbelegung

Pin Nein.	Pin Name	Beschreibung
1	VCC	Stromversorgung Eingang (3,3 V typisch, 2,1 V–3,6 V Bereich).
2	DOUT	UART-Datenausgang – Serielle Datenausgabe vom Modul (TX).
3	DIN/KONFIG	UART-Daten in / Konfigurationspin – Serieller Dateneingang zum Modul (RX).
4	DIO12	Digitaler I/O-Pin 12 oder Allzweck-Ein-/Ausgang.
5	ZURÜCKSETZEN	Pin zurücksetzen – Aktiv niedrig;Setzt das Modul zurück, wenn es auf Low gezogen wird.
6	PWM0/RSSI/DIO10	Impulsbreite Modulationsausgang 0 / RSSI (Signalstärkeanzeige) / Digitaler I/O 10.
7	Reserviert	Reserviert für zukünftige Verwendung (nicht verbunden lassen).
8	DTR/SLEEP_RQ/DIO8	Datenterminal Bereit / Ruhezustandsanforderung / Digitaler E/A 8. Steuert den Schlafmodus.
9	GND	Bodenreferenz für Strom und Signale.
10	AD0/DIO0/CMSN BTN	Analogeingang 0 / Digitaler I/O 0 / Inbetriebnahme-Tasteneingang.
11	AD1/DIO1	Analogeingang 1 / Digitaler I/O 1.
12	AD2/DIO2	Analogeingang 2 / Digitaler I/O 2.
13	AD3/DIO3	Analogeingang 3 / Digitaler I/O 3.
14	RTS/DIO6	Anfrage zum Senden / Digital I/O 6 – Hardware-Flusskontrollsignal.
15	ASC/DIO5	Verbunden Anzeige/Digital-I/O 5 – Wird für den Netzwerkverbindungsstatus verwendet.
16	VREF	Spannung Referenz für die Analog-Digital-Wandlung (optional).
17	EIN/SCHLAF	Ausgabe Zeigt den Schlafstatus an – niedrig, wenn Sie schlafen, hoch, wenn Sie aktiv sind.
18	CTS/DIO7	Zum Senden freigeben / Digitaler I/O 7 – Hardware-Flusskontrollsignal.
19	DIO4	Digitaler I/O 4 (Allzweck).
20	GND (unten)	Boden (Alternativer Verbindungspunkt, kann je nach Paket variieren).

XBee S2C-Spezifikationen

Kategorie	Spezifikation	Wert
Allgemeine Merkmale	Kabellos Protokoll	ZigBee / IEEE 802.15.4 / DigiMesh (je nach Firmware)
	Übertragung Häufigkeit	2,4 GHz – 2,5 GHz ISM-Band
	Anzahl Kanäle	16 Direkt Sequenzkanäle
	Modulationstyp	O-QPSK (Offset Quadratur-Phasenumtastung)
	Netzwerktopologie	Punkt-zu-Punkt, Punkt-zu-Multipunkt, Mesh
	Antennenoptionen	PCB, Drahtpeitsche, oder U.FL-Anschluss (je nach Modell)
	Schnittstelle Optionen	UART (bis zu 250 kbit/s), SPI (bis zu 5 Mbit/s)
	Konfigurierbar Leistungsabgabe	Per Software einstellbar (Normal- oder Boost-Modus)
Reichweite & Leistung	Indoor/Urban Reichweite	≈ 200 Fuß (60 m)
	Im Freien Sichtlinienreichweite	Bis zu 4000 Fuß (1200 m)
	RF-Datenrate	250 kbit/s
	Sendeleistung Ausgabe	6,3 mW (8 dBm, Boost) / 2 mW (3 dBm, Normal)
	Empfänger Empfindlichkeit	−102 dBm (Boost) / −100 dBm (Normal)
Elektrisch Eigenschaften	Versorgungsspannung Reichweite	+2,1 V bis +3,6 V (typ. 3,3 V)
	Betrieb Aktuell	33 mA bei 3,3 V (Normal) / 45 mA bei 3,3 V (Boost)
	Leerlaufstrom	9 mA (typisch)
	Ausschalten Aktuell	< 1 µA bei 25 °C
	Maximale Leistung Strom (alle Pins)	40 mA zusammen
	ESD-Schutz	± 3000 V (Mensch Körpermodell)
Umweltfreundlich Bewertungen	Betrieb Temperatur	−40 °C bis +85 °C (Industriequalität)
	Lagerung Temperatur	−50 °C bis +125 °C
Körperlich Eigenschaften	Pakettyp	Durchgangsloch (TH) oder Oberflächenmontage (SMT)
	Abmessungen	Ca.24 mm × 33 mm × 3 mm
	Gewicht	~2,5 g
Compliance	Zertifizierungen	FCC, IC, CE, RCM-, RoHS- und REACH-konform

Betriebsmodi des XBee S2C

Das XBee S2C-Modul kann in einem ZigBee-Netzwerk in drei Modi funktionieren: Koordinator, Router und Endgerät.Jeder spielt eine Rolle beim Aufbau der Kommunikation zwischen Knoten, wie in der Abbildung unten dargestellt.

Koordinator: Der Koordinator initialisiert und verwaltet das ZigBee-Netzwerk.Es wählt den Kanal und die PAN-ID aus, weist Netzwerkadressen zu und steuert, wie Router und Endgeräte dem Netzwerk beitreten.Der Koordinator muss ständig mit Strom versorgt werden, da er nicht in den Ruhemodus wechseln kann.

Router: Router fungieren als Zwischenknoten, die Daten zwischen Geräten weiterleiten, die zu weit voneinander entfernt sind, um direkt zu kommunizieren.In einem einzigen Netzwerk können mehrere Router vorhanden sein, was dazu beiträgt, die Abdeckung zu erweitern und die Zuverlässigkeit zu verbessern.Ebenso wie der Koordinator müssen Router kontinuierlich mit Strom versorgt werden, um die Mesh-Struktur aufrechtzuerhalten.

Endgerät: Endgeräte werden an einen Router oder Koordinator angeschlossen und sind in erster Linie für den stromsparenden Betrieb ausgelegt.Sie können Daten senden und empfangen, aber keine Nachrichten zwischen anderen Geräten weiterleiten.Endgeräte eignen sich ideal für batteriebetriebene Sensoren, da sie die meiste Zeit im Ruhezustand bleiben und nur dann aufwachen, wenn dies zum Senden oder Empfangen von Informationen erforderlich ist.

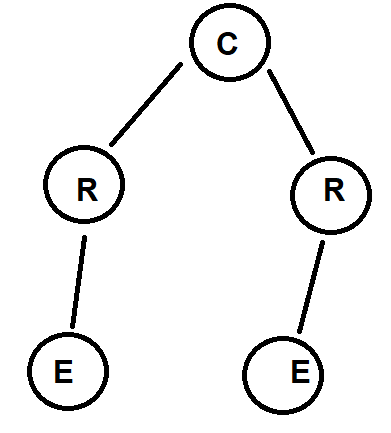

Die Abbildung oben zeigt eine einfache ZigBee-Netzwerkstruktur, bei der der Koordinator (C) das Netzwerk verwaltet, Router (R) die Konnektivität erweitern und Endgeräte (E) über ihre übergeordneten Knoten kommunizieren.

Konfigurieren und Anschließen des XBee S2C

Vor der Verwendung der XBee S2C-Module müssen diese ordnungsgemäß konfiguriert werden, um Kommunikationsprobleme zu vermeiden.Verwenden Sie die X-CTU-Software von Digi, um Netzwerkrollen, PAN-IDs und Kommunikationskanäle zuzuweisen.Nach der Konfiguration können Sie jedes Modul über eine UART-Schnittstelle zur Datenübertragung mit einem Mikrocontroller oder Arduino verbinden.

Um eine einfache Kommunikationsverbindung einzurichten, konfigurieren Sie ein Modul als Koordinator und das andere als Router.Versorgen Sie beide Module mit 3,3 V, schließen Sie Masse an und verbinden Sie die UART-Pins (TX und RX) mit den entsprechenden Mikrocontroller-Pins.

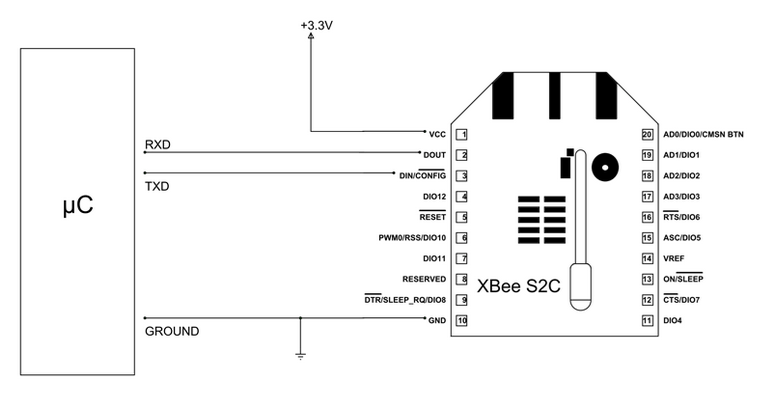

Die Abbildung zeigt die Verbindung zwischen einem Mikrocontroller (µC) und dem XBee S2C-Modul mithilfe der UART-Kommunikation.Der TX-Pin des Mikrocontrollers ist mit dem DIN-Pin des XBee verbunden, während der RX-Pin mit DOUT verbunden ist.Nach der Verkabelung können beide Module drahtlos serielle Daten senden und empfangen.

XBee S2C-Anwendungen

• Hausautomationssysteme – Das XBee S2C-Modul ermöglicht die nahtlose drahtlose Steuerung von Lichtern, HVAC-Systemen und Geräten durch ZigBee-Mesh-Netzwerke.

• Industrielle Automatisierung – Wird zur Verbindung von Sensoren, Controllern und Aktoren in Fertigungssystemen für eine effiziente Überwachung und Steuerung verwendet.

• IoT-Geräte (Internet der Dinge) – Bietet stabile drahtlose Kommunikation für intelligente Geräte und eingebettete Systeme in IoT-Netzwerken.

• Wireless Sensor Networks (WSN) – Überträgt Umgebungsdaten wie Temperatur, Luftfeuchtigkeit und Druck zwischen verteilten Sensoren.

• Intelligente Landwirtschaft – Unterstützt die drahtlose Überwachung von Bodenfeuchtigkeit, Wetterbedingungen und Bewässerungssystemen in großen landwirtschaftlichen Gebieten.

• Energiemanagementsysteme – Ermöglicht intelligente Messung und Verfolgung des Energieverbrauchs für Wohn- und Industrieanwendungen.

• Gesundheitsüberwachungsgeräte – Erleichtert die drahtlose Kommunikation zwischen tragbaren Sensoren und Datenerfassungseinheiten.

• Sicherheits- und Überwachungssysteme – werden in Alarmsystemen, drahtlosen Kameras und Bewegungsmeldern zur Fernüberwachung verwendet.

• Gebäudeautomation – Integriert Beleuchtungs-, Lüftungs- und Zugangskontrollsysteme in zentralisierte Verwaltungsplattformen.

• Robotik und Drohnen – Ermöglicht Robotern oder UAVs die Kommunikation mit Controllern oder anderen Einheiten zur Echtzeitkoordination.

• Ferndatenerfassung – Erfasst und überträgt Daten von Sensoren, die sich in abgelegenen oder schwer zugänglichen Bereichen befinden.

• Intelligente Straßenbeleuchtung – Ermöglicht den automatischen Betrieb und die Überwachung von Straßenlaternen basierend auf den Umgebungsbedingungen.

• Umweltüberwachung – Sammelt Daten zur Luftqualität, zum Verschmutzungsgrad und zum Wetterverhalten in großen Außenbereichen.

• Bildungs- und Forschungsprojekte – Ideal zum Unterrichten, Prototyping und Experimentieren mit ZigBee und drahtlosen Kommunikationskonzepten.

Vorteile von XBee S2C

• Zuverlässige drahtlose Kommunikation – Das XBee S2C-Modul nutzt die Protokolle ZigBee und IEEE 802.15.4 und gewährleistet so eine stabile und störungsresistente Datenübertragung.

• Mesh-Netzwerkfähigkeit – Unterstützt selbstheilende Mesh-Netzwerke, sodass mehrere Geräte effizient kommunizieren können, selbst wenn ein Knoten ausfällt.

• Große Kommunikationsreichweite – Bietet eine Sichtweite von bis zu 1.200 Metern (4.000 Fuß), ideal für Anwendungen im Innen- und Außenbereich.

• Geringer Stromverbrauch – Verfügt über mehrere Schlafmodi, die den Stromverbrauch reduzieren, sodass es für batteriebetriebene Geräte geeignet ist.

• Einfache Integration – Kompatibel mit UART- und SPI-Schnittstellen, was eine schnelle Verbindung zu Mikrocontrollern und Entwicklungsplatinen ermöglicht.

• Flexible Konfiguration – Das Modul kann einfach mit der X-CTU-Software von Digi für Netzwerkeinrichtung, Rollenzuweisung und Firmware-Updates konfiguriert werden.

• Kompaktes und standardisiertes Design – Der kleine XBee-Formfaktor vereinfacht die Hardware-Integration und ermöglicht die Austauschbarkeit der Module.

• Hohe Empfängerempfindlichkeit – Mit einer Empfindlichkeit von bis zu -102 dBm sorgt er auch in schwierigen Umgebungen für ein starkes und zuverlässiges Signal.

• Per Software einstellbare Leistungsabgabe – Benutzer können die Sendeleistung je nach Reichweite und Leistungsanforderungen anpassen.

• Kreuzkompatibilität – Kompatibel mit anderen Digi XBee-Modulen, die den gleichen Footprint und die gleichen Kommunikationsstandards haben.

• Sichere Datenübertragung – Unterstützt Verschlüsselungs- und Authentifizierungsfunktionen zum Schutz von Netzwerkdaten.

• Großer Betriebstemperaturbereich – Funktioniert zuverlässig zwischen -40 °C und +85 °C, geeignet für den Industrie- und Außenbereich.

• Globale Zertifizierung – Entspricht den FCC-, CE- und RoHS-Standards und gewährleistet so einen sicheren und legalen Betrieb in mehreren Regionen.

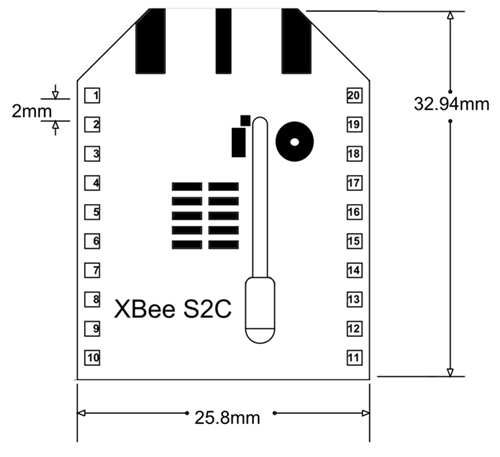

XBee S2C Mechanische Zeichnung

Parameter	Beschreibung	Wert
Modullänge	Insgesamt vertikal Höhe des Moduls	32,94 mm
Modulbreite	Horizontale Breite über Stiftreihen hinweg	25,8 mm
Pin-Pitch	Abstand zwischen jeden Stift	2,0 mm
Pin-Anzahl	Gesamtzahl von Für die Anschlüsse stehen Pins zur Verfügung	20 Stifte
Formfaktor	Standard-XBee Durchgangsloch-Layout	-
Montageart	Kompatibel mit Buchsen oder direktes Leiterplattenlöten	-
Antennenoptionen	PCB-Antenne, Drahtpeitsche oder U.FL-Stecker (je nach Version)	-
Gewicht	Ungefähr Gewicht des Moduls	~2,5 g

Unterschied zwischen XBee S2C- und XBee S2B-Modulen

Funktion	XBee S2B-Modul	XBee S2C-Modul
Chipsatz	Ember EM250	Siliziumlabore EM357 (schneller und effizienter)
Verarbeitung Leistung	Standard Leistung	Verbessert Verarbeitungsgeschwindigkeit und Speicherkapazität
Firmware Management	Getrennt Firmware für die Rollen Koordinator, Router und Endgerät	Single vereint Das Firmware-Image unterstützt alle Rollen
Schnittstelle Optionen	Nur UART	UART und SPI (up bis 5 Mbit/s)
Sendeleistung Ausgabe	Bis zu +5 dBm	Bis zu +8 dBm
Empfänger Empfindlichkeit	−100 dBm	−102 dBm (besser Reichweite und Zuverlässigkeit)
Netzwerk Unterstützte Protokolle	ZigBee (Serie 2)	ZigBee, IEEE 802.15.4 und DigiMesh (je nach Firmware)
Energieeffizienz	Mäßige Leistung Verbrauch	Verbesserte Leistung Management und geringere Stromaufnahme
Firmware-Upgrade Flexibilität	Begrenztes Upgrade Kompatibilität	Einfachere Firmware Updates und umfassendere Protokollunterstützung
Antennenoptionen	Draht, Leiterplatte oder RPSMA-Anschluss	Draht, Leiterplatte oder U.FL-Anschluss
Formfaktor	Standard-XBee Fußabdruck	Vollständig Pin-kompatibel mit XBee S2B (Drop-In-Ersatz)
Reichweite	Bis zu 1000 m (Sichtlinie)	Bis 1200 m (Sichtlinie)
Anwendungsfall	Geeignet für grundlegende ZigBee-Anwendungen	Ideal für moderne IoT, Mesh-Netzwerke und weitreichende Nutzung

XBee S2C Hersteller

Das XBee S2C-Modul wird von Digi International entwickelt und hergestellt, einem weltweit führenden Anbieter von drahtlosen Kommunikations- und IoT-Konnektivitätslösungen.Digi ist bekannt für seine hochwertigen drahtlosen Module in Industriequalität, die zuverlässige Leistung in ZigBee-, 802.15.4- und DigiMesh-Netzwerken liefern.Mit fortschrittlichen Fertigungskapazitäten stellt Digi sicher, dass jedes XBee S2C-Modul strenge Qualitäts-, Interoperabilitäts- und Regulierungsstandards erfüllt, einschließlich FCC-, CE- und RoHS-Zertifizierungen.Das Unternehmen bietet umfassenden technischen Support, Firmware-Updates und Konfigurationstools wie Digi X-CTU und ermöglicht so eine nahtlose Einrichtung und Integration in eingebettete Systeme.

Fazit

Das XBee S2C-Modul stellt eine zuverlässige und effiziente Lösung für den Aufbau drahtloser Kommunikationsnetzwerke in verschiedenen Branchen dar.Mit einfacher UART- und SPI-Integration, flexibler Konfiguration über die X-CTU-Software von Digi und Einhaltung globaler Standards gewährleistet das Modul sowohl Leistung als auch Benutzerfreundlichkeit.Der von Digi International entworfene und hergestellte XBee S2C erfüllt hohe Standards an Qualität, Interoperabilität und Innovation.

Häufig gestellte Fragen [FAQ]

1. Kann das XBee S2C-Modul direkt mit WLAN- oder Bluetooth-Geräten kommunizieren?

Nein. Der XBee S2C verwendet die Protokolle ZigBee und 802.15.4, die nicht mit Wi-Fi oder Bluetooth kompatibel sind.Es kann jedoch über ein kompatibles Gateway oder eine kompatible Bridge eine Verbindung zu solchen Netzwerken herstellen.

2. Wie programmiere ich das XBee S2C-Modul für mein Projekt?

Sie können den XBee S2C mit der X-CTU-Software von Digi konfigurieren und programmieren, mit der Sie über eine einfache grafische Oberfläche Parameter einstellen, Firmware aktualisieren und die Kommunikation testen können.

3. Benötigt der XBee S2C einen Mikrocontroller, um zu funktionieren?

Ja, normalerweise.Das Modul kommuniziert über UART oder SPI, daher ist es normalerweise mit einem Mikrocontroller (wie Arduino, Raspberry Pi oder ESP32) verbunden, der serielle Daten sendet und empfängt.

4. Wie viele XBee S2C-Module können in einem ZigBee-Netzwerk verwendet werden?

Ein ZigBee-Netzwerk kann je nach Netzwerkkonfiguration und Anwendungsanforderungen einen Koordinator, mehrere Router und bis zu 65.000 Endgeräte umfassen.

5. Welche Antennenoptionen sind für das XBee S2C-Modul verfügbar?

Der XBee S2C ist mit PCB-Antennen, Drahtantennen oder U.FL-Anschlüssen für externe Antennen erhältlich und ermöglicht so Flexibilität je nach Reichweite und Designanforderungen.
