Unterschied zwischen AC-Kopplung und DC-Kopplung

AC- und DC-Kopplung sind zwei wichtige Methoden, die in elektronischen Systemen zur Steuerung der Übertragung und Analyse von Signalen eingesetzt werden.Beide Techniken tragen entscheidend dazu bei, dass Schaltkreise korrekt funktionieren und Signale korrekt angezeigt bzw. verarbeitet werden.Für jeden, der elektronische Schaltkreise effektiv entwirft, misst oder Fehler behebt, ist es wichtig zu verstehen, wie diese Kopplungsmethoden funktionieren, welche Unterschiede sie haben und wo sie angewendet werden können.

Katalog

Den Kern der Wechselstromkopplung verstehen

Die Wechselstromkopplung ist eine wichtige Technik zur Verwaltung von Gleichstrom-Offsets (DC) in elektronischen Signalen.Durch die Einbindung eines Kondensators in Reihe in einen Stromkreis werden Gleichstromanteile wirksam eingeschränkt, während der Fluss von Wechselstromsignalen (AC) ermöglicht wird.Dieser Aufbau garantiert eine sauberere Signalübertragung.Der Kondensator ist zwischen zwei Leitern innerhalb einer Isolierschicht positioniert und verhindert den direkten Gleichstromfluss, indem er die Elektronenbewegung blockiert.Es ermöglicht den Durchgang von Wechselstromsignalen, indem es den elektrischen Feldern ermöglicht, die Ladungsmobilität bei Spannungsänderungen zu fördern, Strom nur bei Schwankungen zuzulassen und so relevante Wechselstromsignale konsistent zu erfassen.

Aufgrund ihrer Beschaffenheit wirken Kondensatoren als frequenzabhängige Widerstände, was zu einer Dämpfung niederfrequenter Signale führen kann.Dies wirft potenzielle Probleme auf, wenn die Aufrechterhaltung der Signaltreue von entscheidender Bedeutung ist.Die strategische Auswahl der Kondensatorwerte kann diese Herausforderungen abmildern und einen proaktiven Ansatz beim Schaltungsdesign hervorheben.Durch diese Voraussicht werden die Betriebsparameter des Systems an seine praktischen Anforderungen angepasst.

Die Anwendung der AC-Kopplung erstreckt sich auf eine Vielzahl elektronischer Geräte, von Oszilloskopen bis hin zu Audiosystemen, und verbessert die Klarheit durch die Entfernung von DC-Rauschen.Ingenieure müssen das Gleichgewicht zwischen der Erzielung einer Signalreinheit und dem Risiko einer Reduzierung des Niederfrequenzsignals gekonnt bewältigen.Eine gut strukturierte Konfiguration gewährleistet die Signalintegrität und erleichtert gleichzeitig die gezielte Übertragung wesentlicher Informationen, was eine präzise Diagnose unterstützt und die betriebliche Effizienz steigert.Die Verschmelzung praktischer Erfahrungen mit theoretischem Wissen hilft bei der vorteilhaften Anwendung der Wechselstromkopplung.

Umfassende Erforschung der Gleichstromkopplung

Bei der DC-Kopplung handelt es sich um eine direkte elektrische Verbindung zwischen dem Eingang und dem zu analysierenden Signal, wodurch sowohl AC- als auch DC-Elemente sichtbar werden.Der Reiz liegt in der Geradlinigkeit und der Reduzierung äußerer Störungen.Dennoch sind bestimmte Maßnahmen ratsam, um die Wirksamkeit zu maximieren.

Das am meisten geschätzte Merkmal der DC-Kopplung ist die gründliche Darstellung von Signalen unter Beibehaltung von DC-Elementen, die andernfalls weggelassen werden könnten.Diese Eigenschaft ist besonders in Kontexten von Vorteil, in denen das Verständnis des komplexen Verhaltens eines Signals erwünscht ist.Allerdings weist die Methode einige Hürden auf.Dazu gehören Risiken wie Kurzschlüsse, Impedanzunterschiede und mögliche Veränderungen der Signalklarheit.Dies kann zu unerwünschten Reflexionen führen und die Wiedergabetreue des untersuchten Signals beeinträchtigen.

Um diese Komplikationen geschickt zu bewältigen, sind Abbrüche eine praktikable Lösung.Widerstände tragen dazu bei, diese Risiken wirksam einzudämmen.Die Auswahl des richtigen Widerstands ist ein bemerkenswerter Schritt in diesem Prozess.Im Allgemeinen ist ein 1-M-Ohm-Abschluss für Oszilloskope geeignet, HF-Schaltkreise profitieren von 50 Ohm und Videosignale erreichen eine optimale Leistung bei 75 Ohm.Diese Richtlinien basieren auf einer Mischung gesammelter Branchenerfahrungen und experimenteller Erkenntnisse.

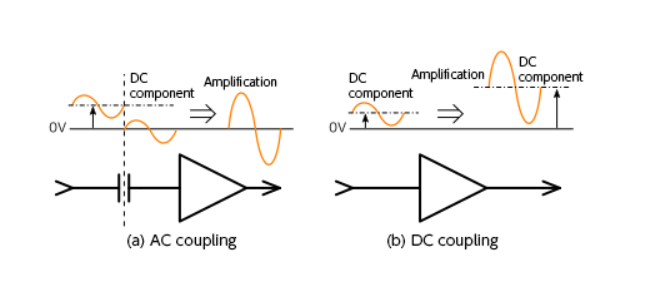

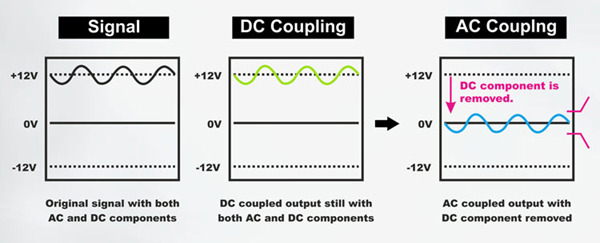

Unterschiede zwischen AC-Kopplung und DC-Kopplung

Parameter	Wechselstrom Kopplung	Gleichstrom Kopplung
Signal Komponenten bestanden	Passiert nur die AC-Komponente (Wechselstrom).	Besteht beide AC und DC-Komponenten
DC-Komponente	Blockiert von a Koppelkondensator	Passieren erlaubt direkt durch
Anwendungsfall	Beim DC-Offset muss entfernt werden	Wenn sowohl AC als auch Gleichstrompegel sind wichtig
Auswirkung auf das Signal	Entfernt die DC-Vorspannung und zentriert die Wellenform um Null	Zeigt voll an Signal inklusive DC-Offset
Schaltungselement Gebraucht	Serienkondensator	Direkt Anschluss (kein Kondensator)
Wellenformanzeige (auf Oszilloskop)	Nur Shows Wellenformvariationen (AC-Teil)	Zeigt das Ganze an Wellenform einschließlich DC-Pegel
Am besten für	Kleines analysieren Wechselstromsignale bei großen Gleichspannungen	Gesamtmessung Signalverhalten und wahre Spannungspegel

Anwendungen der AC- und DC-Kopplung

AC-Kopplung wird üblicherweise in Oszilloskopen verwendet, um den DC-Offset zu blockieren und nur den AC-Anteil eines Signals anzuzeigen.Es wird auch in Audioverstärkern eingesetzt, um zu verhindern, dass Gleichstrom zwischen den Verstärkerstufen fließt und nur die Audiofrequenzsignale durchzulassen.In Kommunikationssystemen hilft die Wechselstromkopplung dabei, Wechselsignale über große Entfernungen zu übertragen, ohne unnötige Gleichstromvorspannung zu übertragen.Darüber hinaus wird es beim Testen von Stromversorgungen verwendet, um Welligkeit oder Rauschen zu beobachten, die einem Gleichstromausgang überlagert sind.

Die DC-Kopplung wird häufig in digitalen und logischen Schaltkreisen verwendet, bei denen sowohl der DC-Pegel als auch die Signalübergänge für eine genaue Logikinterpretation wichtig sind.Bei der Sensorsignalüberwachung ist es wichtig, sowohl die stationäre Spannung als auch dynamische Änderungen zu messen.Die DC-Kopplung wird auch bei Niederfrequenz- oder Gleichspannungsmessungen bevorzugt, beispielsweise bei der Vorspannungsanalyse oder der Überwachung der Batterieleistung.Bei Oszilloskoptests bietet es einen vollständigen Überblick über Wechselstromschwankungen und Gleichstrompegel im Signal.

Fazit

AC- und DC-Kopplung dienen jeweils einzigartigen und wertvollen Zwecken in der Elektronik.Die AC-Kopplung ist ideal, wenn Sie den Wechselanteil eines Signals ohne Störungen durch DC-Komponenten isolieren und analysieren möchten.Die DC-Kopplung wird am besten verwendet, wenn der DC-Pegel wichtig ist, beispielsweise bei Logikschaltungen, Sensoren und Vorspannungsmessungen.Die Wahl der richtigen Kopplungsmethode hängt davon ab, welchen Teil des Signals Sie beobachten oder verwenden möchten.Durch die korrekte Anwendung dieser Techniken können Sie genaue Messungen erzielen, die Signalqualität aufrechterhalten und sicherstellen, dass Ihre elektronischen Systeme optimal funktionieren.

Häufig gestellte Fragen [FAQ]

1. Was ist der Hauptzweck der Verwendung der Wechselstromkopplung in einem Stromkreis?

Durch die AC-Kopplung wird der DC-Offset aus einem Signal entfernt, sodass nur der AC-Anteil durchgelassen werden kann.Dies hilft bei der Analyse von Wellenformschwankungen ohne Störungen durch einen konstanten Spannungspegel.

2. Warum verfügen Oszilloskope über AC- und DC-Kopplungsoptionen?

Oszilloskope bieten beide Optionen, um Flexibilität zu bieten.Bei der AC-Kopplung können Benutzer nur die Signaländerungen sehen, während bei der DC-Kopplung die vollständige Wellenform, einschließlich der konstanten Gleichspannung, angezeigt wird.

3. Kann die Wechselstromkopplung niederfrequente Signale beeinflussen?

Ja.Der Kondensator in der Wechselstromkopplung kann sehr niederfrequente Signale blockieren oder verzerren, insbesondere wenn der Kondensatorwert für den gemessenen Frequenzbereich zu klein ist.

4. Wann sollte die DC-Kopplung der AC-Kopplung vorgezogen werden?

DC-Kopplung sollte verwendet werden, wenn der DC-Pegel des Signals wichtige Informationen überträgt, beispielsweise in digitalen Schaltkreisen, Sensoren oder Vorspannungsmessungen.

5. Wird bei der AC-Kopplung ein Kondensator verwendet?

Ja.Ein Kopplungskondensator wird in Reihe mit dem Signal geschaltet, um Gleichstrom zu blockieren und gleichzeitig Wechselstromsignale durchzulassen.

6. Wie wählt man den richtigen Kondensator für die Wechselstromkopplung aus?

Wählen Sie einen Kondensatorwert, der groß genug ist, um die niedrigste interessierende Frequenz ohne nennenswerten Signalverlust zu passieren.Der ideale Wert hängt von der Impedanz und dem Frequenzbereich der Schaltung ab.
