Technische Daten des Semtech SX1278 LoRa-HF-Moduls

In diesem Artikel werden die Spezifikationen, Funktionen, Anwendungen, Alternativen und Einrichtungsrichtlinien des LoRa-HF-Moduls SX1278 SX1278 TECH In Stock: 10492 pcs erläutert und hervorgehoben, warum es nach wie vor eines der vielseitigsten und leistungsstärksten drahtlosen Module ist, die derzeit erhältlich sind.

Katalog

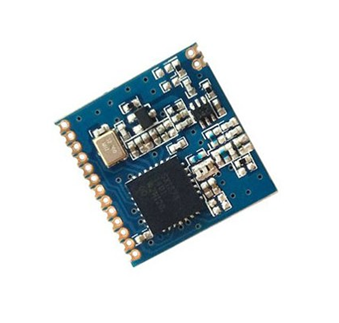

Übersicht über das LoRa-HF-Modul SX1278

Die SX1278 SX1278 TECH In Stock: 10492 pcs Das LoRa-HF-Modul verfügt über die patentierte LoRa™-Modulationstechnologie von Semtech.Es ermöglicht drahtlose Kommunikation über große Entfernungen mit einer außergewöhnlichen Empfindlichkeit von bis zu -148 dBm und einer Ausgangsleistung von +20 dBm.Entwickelt für optimale Leistung, bietet es ein überlegenes Verbindungsbudget und robuste Konnektivität und ist somit ideal für Anwendungen, die eine größere Reichweite, Zuverlässigkeit und einen geringen Stromverbrauch erfordern.

Der SX1278 arbeitet hauptsächlich im 433-MHz-ISM-Band und unterstützt sowohl LoRa™- als auch (G)FSK-Modulationsmodi und sorgt so für Flexibilität in verschiedenen IoT-Systemen wie Smart Metering, Fernüberwachung und Industrieautomation.Sein fortschrittliches Design minimiert den Stromverbrauch und sorgt gleichzeitig für eine hohe Störfestigkeit und Selektivität – perfekt für batteriebetriebene oder wartungsarme Einsätze.

Durch die Kombination von Langstreckenleistung, Effizienz und Erschwinglichkeit zeichnet sich das SX1278-Modul als zuverlässige Lösung für drahtlose Systeme der nächsten Generation aus.Wenn Sie am Kauf des LoRa-HF-Moduls SX1278 interessiert sind, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

Alternativen zum SX1278 LoRa-HF-Modul

Modul	Häufigkeit Band	Reichweite	Daten Bewerten	Macht Verbrauch	Modulation Typ	Schlüssel Merkmale/Vorteile	Typisch Anwendungen
NRF24L01 NRF24L01 Nordic Semiconductor ASA IC RF TXRX ISM>1GHZ 20VFQFN In Stock: 16502 pcs	2,4 GHz	Bis zu 1 km (mit PA/LNA-Version)	Bis zu 2 Mbit/s	Niedrig	GFSK	Hohe Datenrate, geringer Stromverbrauch, SPI-Schnittstelle, niedrige Kosten	Kabellos Peripheriegeräte, Nahbereichs-IoT, Sensornetzwerke
433 MHz HF Modul	433 MHz	100 – 300 m (LoS)	~4,8 kbit/s	Mäßig	FRAGEN/OOK	Einfaches Design, einfach zu bedienen, kostengünstig	Einfaches WLAN Steuerung, Fernschlüsselanhänger, einfache Telemetrie
XBee (Serie 2)	2,4 GHz (Zigbee)	1 – 3 km (Hochleistungsversion)	250 kbit/s	Mäßig	DSSS (Zigbee)	Mesh-Netzwerk, Zuverlässige Kommunikation, einfache Konfiguration	Hausautomation, Industrielle Steuerung, drahtlose Vernetzung

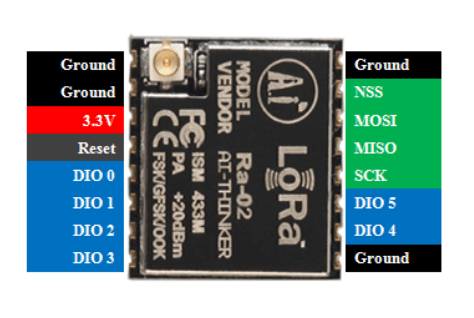

Pinbelegung des SX1278 LoRa-HF-Moduls

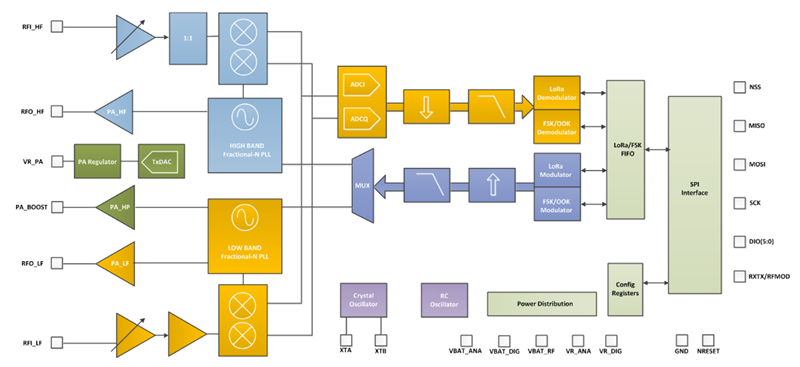

Blockdiagramm des LoRa-HF-Moduls SX1278

Das Blockdiagramm des SX1278 SX1278 TECH In Stock: 10492 pcs LoRa-HF-Moduls veranschaulicht die interne Struktur und den Signalfluss, die seine drahtlose Kommunikation mit großer Reichweite und geringem Stromverbrauch ermöglichen.Das Modul unterstützt sowohl LoRa™- als auch (G)FSK/OOK-Modulationsschemata, die von separaten Modulations- und Demodulationsblöcken verarbeitet werden.Diese Systeme arbeiten mit High-Band- und Low-Band-Phasenregelkreisen (PLLs), um die Frequenzsynthese sowohl für die Übertragung als auch für den Empfang zu verwalten und so einen stabilen Betrieb im gesamten Frequenzbereich von 137–525 MHz zu gewährleisten.

Am Frontend sind die HF-Eingangs-/Ausgangsstufen (RFI_HF, RFO_LF usw.) über Leistungsverstärker (PA_HF, PA_LF, PA_BOOST), die die Signalstärke bestimmen, mit dem Antennensystem verbunden.Die ADC (Analog-Digital-Wandler) und Mischer übernehmen die Signalumwandlung zwischen analogen und digitalen Domänen und ermöglichen so eine genaue Modulation und Demodulation.Interne Quarz- und RC-Oszillatoren sorgen für präzise Zeit- und Frequenzreferenz, unterstützt durch eine integrierte Stromverteilung für analoge, digitale und HF-Abschnitte.

Die SPI-Schnittstelle auf der rechten Seite verbindet den SX1278 mit einem externen Mikrocontroller und ermöglicht so die Konfiguration und den Datenaustausch über Register.Der LoRa/FSK-FIFO-Puffer verwaltet den Datenfluss, während digitale Pins (NSS, MISO, MOSI, SCK, DIO, RESET) die Steuerung, Datenübertragung und Interrupt-Signalisierung erleichtern.

Technische Daten des SX1278 LoRa-HF-Moduls

Parameter	Spezifikation
Modell	SX1278 SX1278 TECH In Stock: 10492 pcs LoRa RF Modul
Chipsatz	Semtech SX1278
Modulationstyp	LoRa™, FSK, GFSK, OOK
Frequenzbereich	137 MHz – 525 MHz (typischerweise 433 MHz ISM-Band)
Spreading-Faktor (SF)	6 – 12
Bandbreite Optionen	7,8 kHz bis 500 kHz
Empfindlichkeit	Bis zu -148 dBm
Ausgangsleistung	+20 dBm (maximal)
Datenrate (LoRa)	300 bps bis 37,5 kbit/s
Datenrate (FSK)	Bis zu 300 kbit/s
Versorgungsspannung	1,8 V – 3,7 V (typisch 3,3 V)
Aktuell Verbrauch (Tx)	~120 mA bei +20 dBm
Aktuell Verbrauch (Rx)	~10,3 mA
Schlafstrom	< 1 µA
Schnittstellentyp	SPI (NSS, MOSI, MISO, SCK)
Betrieb Temperatur	-40°C bis +85°C
Antenne Schnittstelle	HF-Pin (50 Ω Impedanz, externe Antenne erforderlich)
Kommunikation Reichweite	Bis zu 10 km (Sichtlinie)
Pakettyp	SMD (Aufputzmontage)
Abmessungen	Ca.16 x 16 mm (modulabhängig)

Funktionen des SX1278 LoRa-HF-Moduls

• LoRa-Modem: Ermöglicht drahtlose Kommunikation mit großer Reichweite und geringem Stromverbrauch, ideal für IoT und Telemetrie.

• Betriebsspannung: 3,3 V: Funktioniert effizient mit Mikrocontrollern und eingebetteten Systemen mit geringem Stromverbrauch.

• Betriebsfrequenz: 433 MHz: Verwendet das ISM-Band für die Kommunikation über große Entfernungen mit minimalen Störungen.

• Halbduplex-SPI-Kommunikation: Unterstützt die SPI-Schnittstelle für eine einfache Integration mit Mikrocontrollern;kann gleichzeitig senden oder empfangen.

• Modulationstechniken: Unterstützt FSK, GFSK, MSK, GMSK und LoRa für Flexibilität bei Kommunikationsprotokollen.

• Paketgröße: 256 Bytes: Ermöglicht große Datenpakete für eine effiziente Datenübertragung.

• Empfindlichkeit: -148 dBm: Extrem hohe Empfindlichkeit für zuverlässigen Empfang auch über große Entfernungen.

• Sendeleistung: +20 dBm (100 mW): Hohe Ausgangsleistung für erweiterte Kommunikationsreichweite.

• Datenrate: 300 bps bis 37,5 kbps: Einstellbare Datenrate je nach Reichweite und Leistungsbedarf.

• Reichweite: Bis zu 10 km (Sichtlinie): Geeignet für ländliche, Fernerkundungs- und IoT-Netzwerkanwendungen.

• Geringer Stromverbrauch: Optimiert für batteriebetriebene und energieeffiziente Geräte.

• Programmierbare Bandbreite (7,8 kHz bis 500 kHz): Ermöglicht Benutzern die Abstimmung der Leistung auf unterschiedliche Kommunikationsanforderungen.

• Integrierte CRC-Prüfung: Bietet zuverlässige Datenintegrität und Fehlererkennung.

• Integrierte AES-Verschlüsselungsunterstützung: Bietet sichere Kommunikation für IoT- und Industrieanwendungen.

• Temperaturbereich: -40 °C bis +85 °C: Gewährleistet eine stabile Leistung unter rauen Umgebungsbedingungen.

• Kleiner Formfaktor: Kompaktes Design, ideal für eingebettete und tragbare Anwendungen.

Anwendungen des SX1278 LoRa-HF-Moduls

• Internet der Dinge (IoT)

• Fernüberwachungssysteme

• Intelligente Landwirtschaft

• Hausautomation

• Industrielle Automatisierung

• Drahtlose Alarm- und Sicherheitssysteme

• Intelligente Messung

• Asset- und Fahrzeugverfolgung

• Umweltüberwachung

• Smart City-Infrastruktur

• Gesundheitsüberwachungssysteme

• Katastrophenmanagement und Frühwarnsysteme

• Drahtlose Datenprotokollierung

• Gebäudeautomation

• Bildungs- und Forschungsprojekte

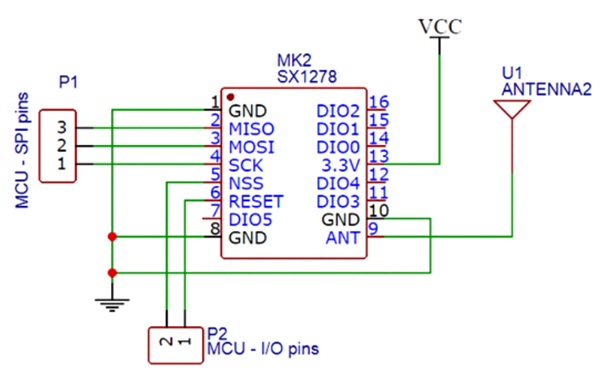

Einrichten des SX1278 LoRa-Moduls

Das SX1278 SX1278 TECH In Stock: 10492 pcs LoRa-Modul verwendet das SPI-Protokoll (Serial Peripheral Interface) und ist daher mit den meisten Mikrocontrollern wie Arduino, ESP32 und STM32 kompatibel.Um es richtig einzurichten, befolgen Sie diese wichtigen Schritte, um einen stabilen und sicheren Betrieb zu gewährleisten.

Das Modul arbeitet ausschließlich mit 3,3 V, schließen Sie es also niemals an eine 5-V-Stromquelle an.Für eine zuverlässige Kommunikation ist eine stabile Spannungsversorgung unerlässlich.Es ist außerdem zwingend erforderlich, eine Antenne anzuschließen, bevor das Modul mit Strom versorgt wird.Der Betrieb ohne Funkgerät kann zu HF-Leistungsreflexionen führen und den Transceiver dauerhaft beschädigen.Verwenden Sie für die beste Leistung eine 433-MHz-Antenne und stellen Sie sicher, dass sie sicher am ANT-Pin befestigt ist.

Der SX1278 kommuniziert mit dem Mikrocontroller über SPI-Pins:

• MOSI: Daten von der MCU zum Modul

• MISO: Daten vom Modul zur MCU

• SCK: Taktsignal von der MCU

• NSS: Chipauswahl für SPI-Steuerung

Zu den weiteren Pins gehören RESET zum Neustarten des Moduls und DIO0–DIO5 für Status- oder Interrupt-Signale.Verbinden Sie 3,3 V und GND mit den entsprechenden Stromleitungen Ihres Mikrocontrollers.Halten Sie die SPI-Verkabelung kurz, um Rauschen und Signalverlust zu reduzieren.

Verwenden Sie für die Softwareeinrichtung die LoRa-Bibliothek von Sandeep Mistry oder eine ähnliche Bibliothek, die mit Ihrer Plattform kompatibel ist.Initialisieren Sie nach der Verkabelung die SPI-Kommunikation, überprüfen Sie die Modulverbindung und testen Sie grundlegende Sende- und Empfangsfunktionen.

Erwägen Sie beim Prototyping das Anlöten von Stiftleisten, um die Verwendung auf dem Steckbrett zu erleichtern.Behandeln Sie SMD-Module beim Löten vorsichtig und testen Sie immer mit einer ordnungsgemäß angeschlossenen Antenne.Bei korrekter Verkabelung, Energieverwaltung und Bibliothekseinrichtung bietet der SX1278 eine weitreichende Kommunikation mit geringem Stromverbrauch für eine Vielzahl von IoT- und Telemetrieanwendungen.

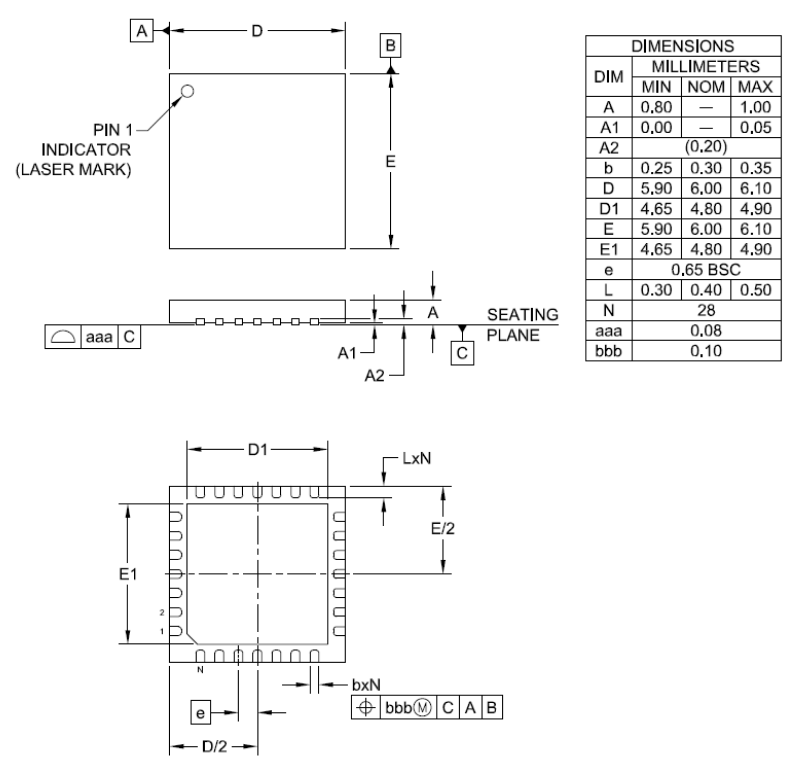

Mechanische Zeichnung des SX1278 LoRa RF-Moduls

SX1278 vs. SX1276 LoRa-Module

Spezifikation	SX1278 SX1278 TECH In Stock: 10492 pcs LoRa-Modul	SX1276 LoRa-Modul
Frequenzband	137–525 MHz (typischerweise 433 MHz ISM-Band)	137–1020 MHz (üblicherweise 868 MHz / 915 MHz ISM-Bänder)
Am besten geeignet Regionen	Asien, Süden Amerika und Regionen, die das 433-MHz-ISM-Band unterstützen	Europa, Norden Amerika und Regionen mit 868-MHz-/915-MHz-ISM-Bändern
Modulationstyp	LoRa™, FSK, GFSK, OOK	LoRa™, FSK, GFSK, OOK
Maximale Leistung Macht	+20 dBm	+20 dBm
Empfindlichkeit	Bis zu -148 dBm	Bis zu -148 dBm
Datenrate (LoRa)	300 bps – 37,5 kbit/s	300 bps – 37,5 kbit/s
Datenrate (FSK)	Bis zu 300 kbit/s	Bis zu 300 kbit/s
Versorgungsspannung	1,8 V – 3,7 V (typ. 3,3 V)	1,8 V – 3,7 V (typ. 3,3 V)
Betrieb Temperatur	-40°C bis +85°C	-40°C bis +85°C
Kommunikation Schnittstelle	SPI	SPI
LoRaWAN Kompatibilität	Teilweise (hängt davon ab je nach Region, begrenzte Netzwerkunterstützung)	Vollständig (unterstützt weltweit für 868/915 MHz LoRaWAN-Netzwerke)
Antenne Anforderung	433-MHz-Antenne (50 Ω Impedanz)	868 MHz oder 915 MHz-Antenne (50 Ω Impedanz)
Pakettyp	QFN-28, Oberfläche montieren	QFN-28, Oberfläche montieren
Pin Kompatibilität	Meistens kompatibel, aber die HF-Pins unterscheiden sich geringfügig	Meistens kompatibel, aber die HF-Pins unterscheiden sich geringfügig
Macht Verbrauch (Tx)	~120 mA bei +20 dBm	~120 mA bei +20 dBm
Macht Verbrauch (Rx)	~10,3 mA	~10,3 mA
Schlafstrom	< 1 µA	< 1 µA
Anwendungsfall	Große Reichweite Punkt-zu-Punkt-IoT-Kommunikation in 433-MHz-Bändern	Multiregional LoRaWAN-Netzwerke, industrielles IoT und globale Bereitstellungen
Kosten	Im Allgemeinen niedriger	Etwas höher aufgrund der breiteren Frequenzunterstützung

Hersteller

Das SX1278 SX1278 TECH In Stock: 10492 pcs LoRa RF-Modul wird hergestellt von Semtech Corporation, ein führender Innovator im Bereich analoger und Mixed-Signal-Halbleiter, spezialisiert auf Kommunikationstechnologien mit geringem Stromverbrauch und großer Reichweite.Zu den Fertigungskapazitäten von Semtech gehört die fortschrittliche LoRa-Modulationstechnologie, die eine robuste, energieeffiziente drahtlose Kommunikation über große Entfernungen für IoT-Netzwerke ermöglicht.Ihre Produktionsanlagen entsprechen hohen Qualitätsstandards (ISO-zertifiziert) und nutzen modernste HF-Design-, Test- und Kalibrierungsprozesse, um Leistungskonsistenz und Zuverlässigkeit sicherzustellen.

Abschluss

Das LoRa-HF-Modul SX1278 SX1278 TECH In Stock: 10492 pcs zeichnet sich durch eine leistungsstarke und energieeffiziente Kommunikationslösung aus, die für drahtlose Verbindungen mit großer Reichweite und geringem Stromverbrauch entwickelt wurde.Seine außergewöhnliche Empfindlichkeit, breite Frequenzunterstützung und sein robustes Design machen es ideal für anspruchsvolle Umgebungen wie Smart Cities, industrielle Steuerungssysteme und Fernüberwachungsnetzwerke.

Häufig gestellte Fragen [FAQ]

1. Wie weit kann das SX1278 LoRa-Modul unter tatsächlichen Bedingungen übertragen?

Während der SX1278 eine Sichtweite von bis zu 10 km erreichen kann, variiert die tatsächliche Leistung je nach Antennenqualität, Gelände und Interferenzen.In städtischen Umgebungen können Sie mit einer Reichweite von 2–5 km rechnen, während ländliche oder offene Gebiete mit einer geeigneten Antennenkonfiguration 8–10 km erreichen können.

2. Ist der SX1278 mit Arduino- und ESP32-Boards kompatibel?

Ja.Der SX1278 kommuniziert über SPI und arbeitet nahtlos mit Arduino-, ESP32-, STM32- und Raspberry Pi-Boards zusammen und nutzt beliebte Bibliotheken wie die LoRa-Bibliothek von Sandeep Mistry für eine schnelle Integration und Tests.

3. Können mehrere SX1278 LoRa-Module miteinander kommunizieren?

Ja.Mehrere SX1278-Module können ein Punkt-zu-Punkt- oder Sternnetzwerk bilden, sofern sie die gleiche Frequenz, den gleichen Spreizfaktor und die gleiche Bandbreite haben.LoRaWAN-Protokolle können auch für große Mesh- oder Gateway-basierte Netzwerke geschichtet werden.

4. Wie kann die Übertragungsreichweite des SX1278-Moduls erhöht werden?

Verwenden Sie eine abgestimmte 433-MHz-Antenne, sorgen Sie für freie Sicht, erhöhen Sie die Sendeleistung auf +20 dBm und reduzieren Sie die Datenrate oder erhöhen Sie den Spreizfaktor.Vermeiden Sie lange SPI-Kabel und sorgen Sie für eine ordnungsgemäße Erdung für beste Signalstabilität.

5. Welche Art von Antenne sollte ich mit dem SX1278-Modul verwenden?

Empfohlen wird eine 433-MHz-Viertelwellen-Peitschen- oder Wendelantenne mit 50 Ω Impedanz.Externe Hochleistungsantennen mit SMA-Anschlüssen erhöhen die Reichweite und Signalstärke zusätzlich.
