DRV8833 Motortreiber-IC: Funktionen, PWM-Steuerung und interne Funktionsweise

Katalog

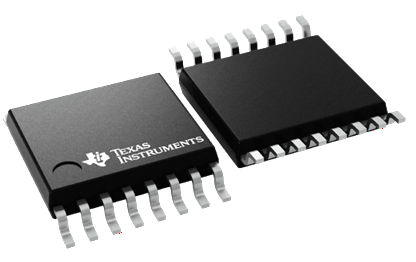

Was ist der Motortreiber-IC DRV8833?

Die DRV8833 Der Motortreiber-IC ist ein Dual-H-Brücken-Treiber zur Steuerung kleiner Motoren mit zuverlässiger Richtungs- und Geschwindigkeitssteuerung.Es kann zwei DC-Bürstenmotoren oder einen bipolaren Schrittmotor antreiben.Jede H-Brücke verwendet N-Kanal-Leistungs-MOSFETs, um eine effiziente Motorleistung zu liefern und gleichzeitig Leistungsverluste und Wärme zu reduzieren.

Der DRV8833 verfügt außerdem über wichtige Schutzfunktionen wie Überstromschutz, Kurzschlussschutz, Unterspannungssperre und thermische Abschaltung.Es unterstützt auch einen Ruhemodus mit geringem Stromverbrauch, was es praktisch für Systeme macht, die eine effiziente Energienutzung und einen sichereren Motorbetrieb benötigen.

Wenn Sie am Kauf des DRV8833 interessiert sind, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

Hauptmerkmale und Spezifikationen des DRV8833

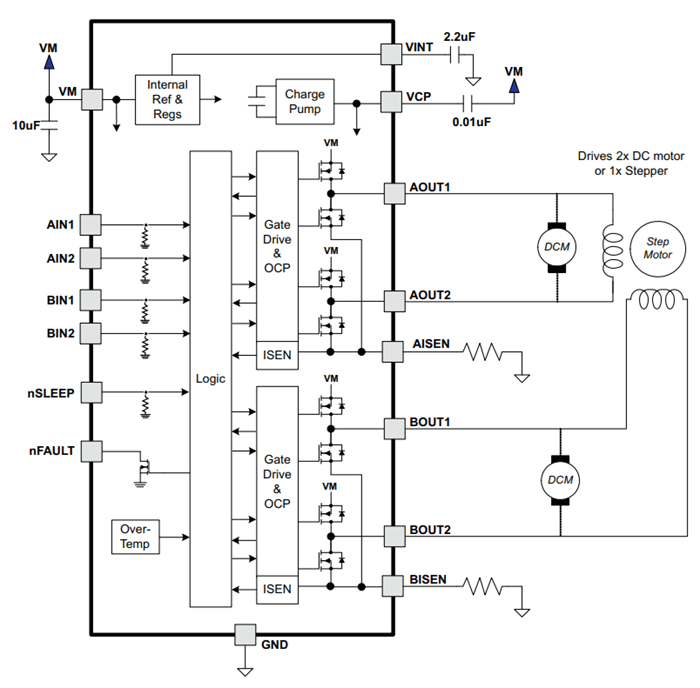

Wie der DRV8833 intern funktioniert

Der DRV8833 arbeitet mit zwei internen H-Brücken-Treiberschaltungen, die die Richtung und Geschwindigkeit der Motoren elektronisch steuern.Jede H-Brücke besteht aus Leistungs-MOSFETs, die den Strom durch die Motorwicklungen schalten.Durch Ändern der eingeschalteten MOSFETs kann der IC den Motor vorwärts oder rückwärts drehen, ohne mechanische Relais zu verwenden.

Die Steuersignale werden über die Logikpins AIN1, AIN2, BIN1 und BIN2 eingegeben.Diese Signale durchlaufen den internen Logiksteuerabschnitt, der den Schaltzustand der MOSFETs in jeder H-Brücke bestimmt.Die Gate-Treiberschaltungen aktivieren dann die richtigen MOSFET-Paare, um den Stromfluss zwischen AOUT1/AOUT2 oder BOUT1/BOUT2 zu steuern.

Der DRV8833 enthält außerdem eine interne Ladungspumpe, die dabei hilft, die High-Side-MOSFETs effizient anzutreiben.Stromerfassungsschaltkreise überwachen den Motorstrom über die AISEN- und BISEN-Pins, während integrierter Überstromschutz (OCP), thermische Abschaltung, Unterspannungssperre und Fehlererkennungsschaltkreise dazu beitragen, den IC bei anormalen Betriebsbedingungen zu schützen.

An die Logikeingänge können PWM-Signale angelegt werden, um die Motorgeschwindigkeit zu steuern.Durch schnelles Ein- und Ausschalten der Ausgänge ändert sich die durchschnittliche Spannung, die dem Motor zugeführt wird, und ermöglicht so eine sanfte Drehzahlregelung.

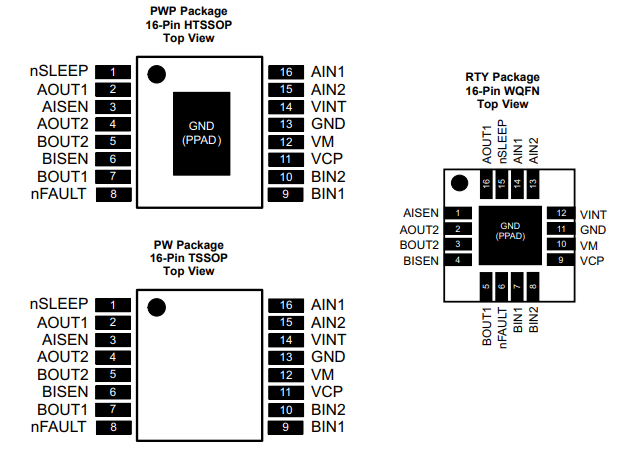

Pinbelegungsfunktionen des DRV8833

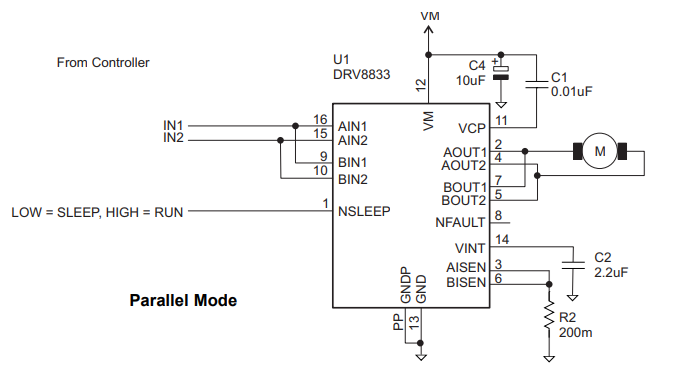

So steuern Sie Gleichstrommotoren mit DRV8833

Der DRV8833 steuert Gleichstrommotoren mithilfe zweier interner H-Brücken-Treiberschaltungen, die die Richtung und Geschwindigkeit des durch den Motor fließenden Stroms regeln.Der Motor wird an die Ausgangspins AOUT oder BOUT angeschlossen, während ein Mikrocontroller Logiksignale an die Eingangspins AIN1/AIN2 oder BIN1/BIN2 sendet, um das Motorverhalten zu steuern.

Wenn ein Eingang HIGH und der andere LOW ist, fließt Strom in einer bestimmten Richtung durch den Motor und bewirkt eine Vorwärtsdrehung.Durch Umkehren der Logikzustände ändert sich die Stromrichtung, sodass sich der Motor rückwärts dreht.Werden beide Eingänge auf den gleichen logischen Zustand gesetzt, kann der Fahrer je nach Steuerungskonfiguration den Motor bremsen oder stoppen.

Die Motorgeschwindigkeit wird üblicherweise mithilfe von PWM-Signalen gesteuert, die an die Eingangspins angelegt werden.Durch schnelles Ein- und Ausschalten der Ausgänge ändert sich die durchschnittliche Spannung, die an den Motor geliefert wird, und ermöglicht so eine reibungslose Geschwindigkeitsanpassung.Der DRV8833 unterstützt auch die Schlafsteuerung über den nSLEEP-Pin und verfügt über integrierte Schutzfunktionen wie Überstromschutz, thermische Abschaltung und Unterspannungssperre für einen sichereren Motorbetrieb.

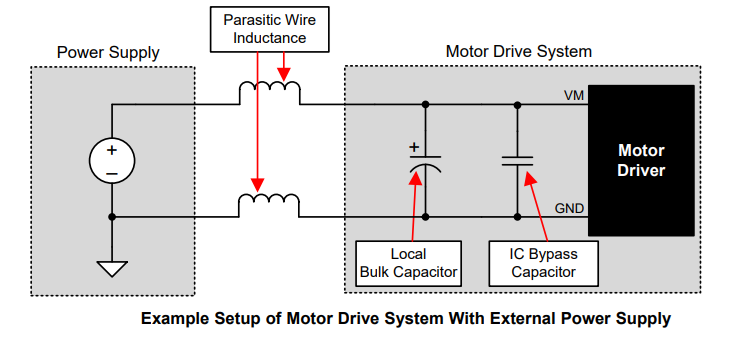

Netzteildesign für DRV8833

Eine stabile Stromversorgung ist wichtig für den zuverlässigen Betrieb des DRV8833, insbesondere beim Antrieb von Motoren, die beim Anfahren, Bremsen oder Richtungswechsel plötzliche Stromänderungen erzeugen.Motorlasten können aufgrund der Drahtinduktivität und des sich schnell ändernden Stromflusses Spannungsspitzen und elektrisches Rauschen erzeugen.Ohne ordnungsgemäße Filterung können diese Störungen zu instabilem Motorverhalten, Controller-Resets oder Treiberabschaltungen führen.

Um die Stabilität zu verbessern, verwendet der DRV8833 normalerweise zwei Kondensatoren in der Nähe des VM-Stromeingangs.Ein lokaler Massenkondensator hilft dabei, große Stromstöße vom Motor zu absorbieren, während ein kleinerer Bypass-Kondensator hochfrequentes Rauschen in der Nähe des IC filtert.Die physische Platzierung dieser Kondensatoren in der Nähe des Motortreibers verringert die Spannungswelligkeit und verbessert das Einschwingverhalten.

Eine ordnungsgemäße Erdung und kurze Stromleitungen sind ebenfalls wichtig, da lange Drähte die parasitäre Induktivität erhöhen, was beim Schalten zu größeren Spannungsspitzen führen kann.Ein sauberes und stabiles Versorgungsdesign trägt dazu bei, die Motorleistung zu verbessern, elektrisches Rauschen zu reduzieren und den Fahrer vor unerwünschten Betriebsbedingungen zu schützen.

DRV8833 vs. L298N vs. TB6612FNG

Reale Anwendungen von DRV8833

Differentialantriebssysteme in kleinen mobilen Robotern

Der DRV8833 wird häufig in Robotern mit Zweirad-Differentialantrieb eingesetzt, bei denen jeder Gleichstrommotor für Drehung, Ausgleich und Richtungsbewegung unabhängig gesteuert werden muss.In kompakten Robotern, die mit einzelligen oder zweizelligen Li-Ionen-Batterien betrieben werden, trägt der DRV8833 dazu bei, eine effiziente Motorsteuerung bei geringerer Wärmeentwicklung aufrechtzuerhalten als ältere Treiber wie der L298N.Sein Niederspannungsbetrieb verbessert auch die Batterielaufzeit in autonomen Roboterplattformen, die auf kontinuierliche Bewegung und schnelle PWM-Geschwindigkeitsanpassungen angewiesen sind.

Präzise Motorsteuerung in Line-Follower-Robotern

Linienfolgende Roboter erfordern eine schnelle Geschwindigkeitskorrektur, um mit den Sensoreingaben in Einklang zu bleiben.Der DRV8833 wird häufig verwendet, da sein MOSFET-basiertes H-Brücken-Design eine sanftere PWM-Motorsteuerung und eine schnellere Reaktion bei kontinuierlichen Lenkanpassungen ermöglicht.Dies trägt dazu bei, die Motorverzögerung zu reduzieren und die Verfolgungsgenauigkeit zu verbessern, wenn der Roboter die Radgeschwindigkeit schnell ändert, während er Kurven oder Kreuzungen folgt.

Kamera-Slider und Mini-Gimbal-Bewegungssysteme

Tragbare Kameraslider und leichte Bewegungssteuerungssysteme verwenden den DRV8833 häufig zum Antrieb kompakter Gleichstrommotoren oder kleiner bipolarer Schrittmotoren.Der Treiber trägt dazu bei, kontrollierte langsame Bewegungen für sanfte Kameraübergänge zu erzeugen, insbesondere bei batteriebetriebenen Filmgeräten, bei denen kompakte Größe und Energieeffizienz wichtig sind.Der geringe Standby-Strom kommt auch tragbaren Systemen zugute, die zwischen den Bewegungen längere Zeit im Leerlauf bleiben.

Intelligente Türschlösser und motorisierte Verriegelungssysteme

In elektronischen Smart-Schlössern steuert der DRV8833 kleine umkehrbare Gleichstrommotoren, die Schließmechanismen ausfahren oder einfahren.Die H-Brückenstruktur ermöglicht eine sofortige Umkehr der Motorrichtung für Verriegelungs- und Entriegelungsvorgänge, ohne dass zusätzliche Schalthardware erforderlich ist.Die integrierten Schutzfunktionen tragen außerdem dazu bei, Schäden bei mechanischen Blockaden oder plötzlichen Motorstillständen in kompakten Gehäusen zu verhindern.

Batteriebetriebene medizinische und tragbare Geräte

Kompakte medizinische Pumpen, Handspender und tragbare Automatisierungswerkzeuge nutzen den DRV8833 zur leisen Niederspannungsmotorsteuerung.Da diese Systeme häufig mit wiederaufladbaren Batterien betrieben werden, trägt der niedrige MOSFET-Widerstand des Treibers dazu bei, Energieverluste und Wärmeentwicklung zu reduzieren.Dies verbessert die Betriebseffizienz in geschlossenen tragbaren Geräten, bei denen übermäßige Hitze die Zuverlässigkeit beeinträchtigen kann.

Bildungsrobotik und MINT-Entwicklungsplattformen

Der DRV8833 wird häufig in pädagogische Robotik-Kits integriert, da er gut mit Arduino-, ESP32- und Raspberry Pi-Systemen funktioniert und gleichzeitig Gleichstrom- und Schrittmotoren unterstützt.Studenten und Entwickler können mit PWM-Geschwindigkeitssteuerung, Richtungslogik und Roboternavigation experimentieren, ohne dass komplexe externe Schaltkreise erforderlich sind.Seine Schutzsysteme machen es auch sicherer für Einsteiger-Motorsteuerungsprojekte, bei denen Verdrahtungsfehler häufig vorkommen.

Kompaktförderer und Mini-Automatisierungsmechanismen

Kleine automatisierte Transportsysteme und leichte Förderplattformen nutzen den DRV8833 zur Steuerung bidirektionaler Motorbewegungen auf engstem Raum.Aufgrund der geringen Gehäusegröße und des effizienten Betriebs des Treibers eignet er sich für eingebettete Automatisierungssysteme, bei denen Platinenplatz, Wärmemanagement und Niederspannungsbetrieb entscheidende Designbeschränkungen sind.

Schwenk-Neige-Tracking-Systeme und Sensorpositionierungseinheiten

Schwenk-Neige-Kamerahalterungen und Sensorverfolgungsbaugruppen nutzen den DRV8833 für die präzise Richtungsbewegung von Motoren mit geringer Leistung.Die PWM-basierte Geschwindigkeitsregelung ermöglicht eine sanftere Positionierung und reduziert gleichzeitig plötzliche Rucke bei Bewegungsübergängen.Dies ist nützlich bei kompakten Überwachungssystemen, Objektverfolgungsprototypen und Embedded-Vision-Projekten, die eine stabile Richtungsbewegung erfordern.

Beste Alternativen zu DRV8833

• TB6612FNG

• DRV8871

• L298N

• A4988

• DRV8825

• MX1508

• BTS7960

• MC33926

• L9110S

• TMC2208

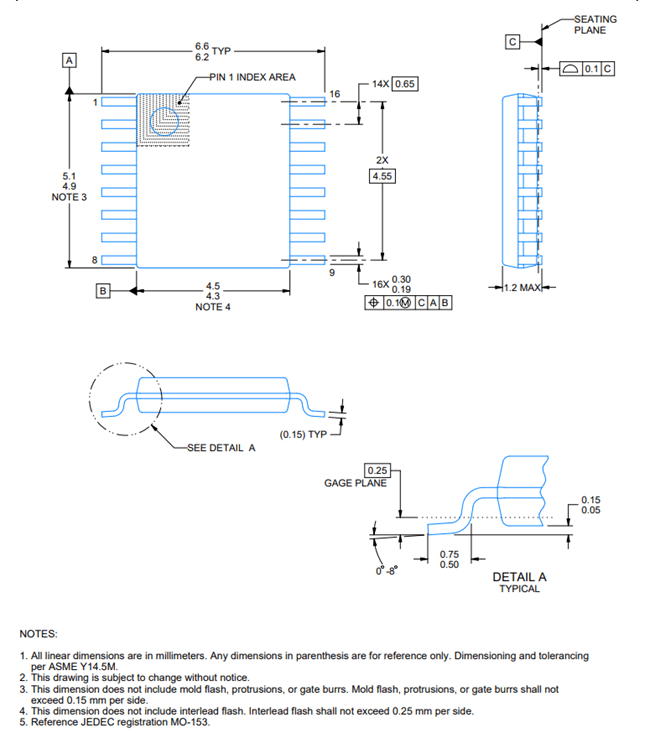

Mechanische Abmessungen

Fazit

Der Motortreiber-IC DRV8833 zur Steuerung kleiner Gleichstrommotoren und bipolarer Schrittmotoren.Sein duales H-Brücken-Design ermöglicht Vorwärts-, Rückwärts-, Brems- und PWM-Geschwindigkeitssteuerung, während sein Niederspannungsbetrieb ihn für Systeme geeignet macht, die eine effiziente Energienutzung erfordern.Im Vergleich zu älteren Treibern wie dem L298N bietet der DRV8833 eine geringere Wärmeentwicklung, einen besseren Wirkungsgrad und eine gleichmäßigere Leistung des Niederspannungsmotors.Ein gutes DRV8833-Design hängt auch von der richtigen Verkabelung, einer stabilen Stromversorgung, der richtigen Kondensatorplatzierung und einem sorgfältigen Strommanagement ab.Wenn es innerhalb seiner Spannungs- und Stromgrenzen verwendet wird, kann es eine zuverlässige Motorsteuerung für viele kompakte Bewegungssysteme bieten.

Häufig gestellte Fragen [FAQ]

1. Warum ist DRV8833 effizienter als L298N?

Der DRV8833 verwendet MOSFETs, die einen geringeren Leistungsverlust aufweisen als die im L298N verwendeten Bipolartransistoren.Dies trägt dazu bei, die Hitze zu reduzieren und die Batterieeffizienz zu verbessern.

2. Wie steuert DRV8833 die Motorgeschwindigkeit?

Es verwendet PWM-Signale, um die Motorleistung schnell ein- und auszuschalten.Eine höhere Einschaltdauer macht den Motor schneller, während eine niedrigere Einschaltdauer ihn verlangsamt.

3. Warum ist das Netzteildesign wichtig?

Motoren können plötzliche Stromspitzen und Geräusche erzeugen.Durch geeignete Kondensatoren und Erdung können Spannungsabfälle, Rücksetzungen und ein instabiles Motorverhalten verhindert werden.

4. Wie kehrt der DRV8833 die Motorrichtung um?

Es ändert, welche MOSFETs innerhalb der H-Brücke eingeschaltet werden.Dadurch wird der Stromfluss durch den Motor umgekehrt.

5. Über welche Schutzfunktionen verfügt DRV8833?

Es umfasst Überstromschutz, Kurzschlussschutz, Unterspannungssperre und thermische Abschaltung.

6. Kann der DRV8833 zwei Motoren antreiben?

Ja.Es kann zwei DC-Bürstenmotoren unabhängig voneinander oder einen bipolaren Schrittmotor antreiben.

7. Ist DRV8833 für Niederspannungssysteme geeignet?

Ja.Es arbeitet mit 2,7 V bis 10,8 V und eignet sich daher für die Steuerung von Niederspannungsmotoren.
