Was ist DRV8837?Vollständiger Leitfaden für DC-Motortreiber-ICs

Um kleine Motoren richtig zu steuern, benötigt eine Schaltung mehr als nur Strom.Es benötigt einen Motortreiber, der Richtung, Geschwindigkeit, Bremsung, Stromfluss und Schutz steuern kann.Der DRV8837 ist für diesen Zweck konzipiert.Es handelt sich um einen Niederspannungs-H-Brücken-Motortreiber von Texas Instruments, der einen bürstenbehafteten Gleichstrommotor in einem kleinen und effizienten Schaltkreis steuern kann.In diesem Artikel werden die Pinbelegung, das Funktionsprinzip, die Wahrheitstabelle, die PWM-Steuerung, Spezifikationen, Funktionen, Anwendungen und Vergleiche mit anderen Motortreiber-ICs des DRV8837 erläutert.

Katalog

DRV8837 Niederspannungs-DC-Motortreiber-IC

Die DRV8837 ist ein Treiber-IC für Niederspannungs-Gleichstrommotoren von Texas Instruments.Es gehört zur DRV883x-Gerätefamilie und bietet eine integrierte Motortreiberlösung für kompakte elektronische Designs.

Dieses Gerät verwendet N-Kanal-Leistungs-MOSFETs, die als H-Brücke angeordnet sind und so einen Gleichstrommotor antreiben können.Es unterstützt einen Ausgangsstrom von bis zu 1,8 A bei einer Motorversorgungsspannung von 0 V bis 11 V und einer Geräteversorgungsspannung von 1,8 V bis 7 V.

Der DRV8837 verfügt über eine PWM IN1-IN2-Eingangsschnittstelle und verfügt über integrierte Schutzfunktionen wie Überstromschutz, Kurzschlussschutz, Unterspannungssperre und Übertemperaturabschaltung.

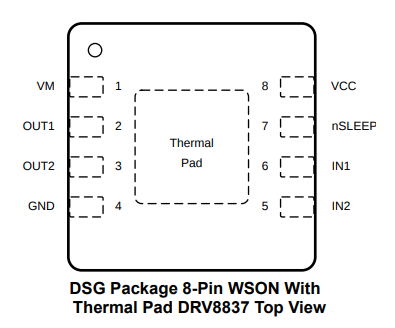

DRV8837 Pinbelegung und Pin-Funktionen

Pin Nein.	Pin Name	Funktion
1	VM	Motorleistung Versorgungseingang
2	OUT1	Motorleistung Terminal 1
3	OUT2	Motorleistung Terminal 2
4	GND	Boden Verbindung
5	IN2	Logiksteuerung Eingang 2
6	IN1	Logiksteuerung Eingang 1
7	nSCHLAF	Schlafmodus Steuerstift;Wird zum Aktivieren oder Deaktivieren des Geräts verwendet
8	VCC	Logikleistung Versorgungseingang
Wärmeleitpad	Wärmeleitpad	Freiliegendes Pad für Wärmeableitung;Für eine bessere thermische Leistung wird eine Verbindung zur Leiterplatten-Masseebene hergestellt

Alternativen und gleichwertiges Modell

Modell	Schlüssel Notizen	Kompatibilität
DRV8837C	Niedrigerer Strom Version von DRV8837	Pin-zu-Pin kompatibel
DRV8838	Ähnlich Niederspannungs-Motortreiber mit PHASE/ENABLE-Steuerung	Ganz in der Nähe Alternative
DRV8210	Moderner Kompakter Treiber für bürstenbehaftete Gleichstrommotoren	Ähnlich Anwendung
DRV8212	Niederspannung H-Brücken-Motortreiber	Funktional Alternative
DRV8212P	Integriert Schutzfunktionen	Verbessert Alternative
DRV8220	Höher Integration und Schutz	Fortgeschritten Ersatz

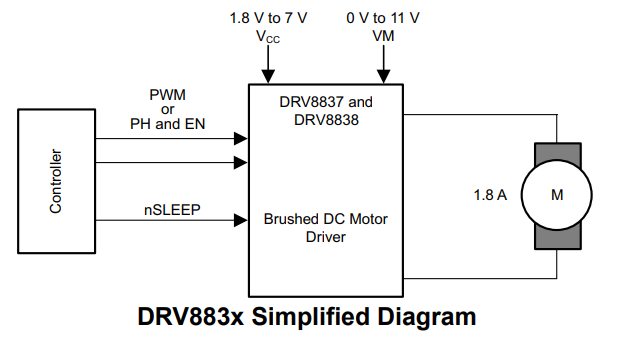

Wie der DRV8837 in einem Motorsteuerkreis funktioniert

Der DRV8837 fungiert als H-Brücken-Motortreiber, der die Richtung und Geschwindigkeit eines bürstenbehafteten Gleichstrommotors mithilfe von Niederspannungs-Logiksignalen von einem Controller wie einem Mikrocontroller oder Prozessor steuert.In der vereinfachten Schaltung sendet der Controller PWM- oder PH/EN-Steuersignale an den DRV8837, während der nSLEEP-Pin verwendet wird, um das Gerät zu aktivieren oder es in den Energiesparmodus zu versetzen, wenn der Motor nicht benötigt wird.

Der Treiber verwendet zwei separate Netzteile für einen stabilen Betrieb.VCC liefert Logikstrom für die interne Steuerschaltung und unterstützt Spannungen von 1,8 V bis 7 V, wodurch das Gerät mit Niederspannungssteuerungen kompatibel ist.VM liefert Motorstrom und unterstützt Spannungen von 0 V bis 11 V für die Motorantriebsstufe.

Im DRV8837 schalten die Eingangssteuersignale die interne MOSFET-H-Brücke, die mit OUT1 und OUT2 verbunden ist.Durch Ändern der Schaltsequenz kann der Fahrer den Motor vorwärts oder rückwärts drehen, bremsen oder die Motorbewegung stoppen.Dank der PWM-Steuerung kann der DRV8837 außerdem die Motorgeschwindigkeit effizient regeln, indem er die an den Motor gelieferte durchschnittliche Spannung anpasst.

Das Diagramm zeigt außerdem eine maximale Antriebsleistung von 1,8 A, wodurch sich der DRV8837 für kompakte Anwendungen mit bürstenbehafteten Gleichstrommotoren wie tragbare Elektronik, Robotik, batteriebetriebene Geräte und eingebettete Bewegungssysteme eignet.

DRV8837 Wahrheitstabelle und Motorsteuerungslogik

Der DRV8837 steuert einen bürstenbehafteten Gleichstrommotor über zwei Logikeingangspins, IN1 und IN2.Diese Eingangskombinationen bestimmen, wie die internen H-Brückenschalter funktionieren und ermöglichen, dass sich der Motor vorwärts, rückwärts, bremst oder im Leerlauf dreht.Durch Ändern der Logikzustände an den Eingängen steuert der Treiber die Spannungspolarität, die an den zwischen OUT1 und OUT2 angeschlossenen Motor angelegt wird.

Das Gerät unterstützt außerdem die PWM-Steuerung, die üblicherweise auf einen der Eingangspins angewendet wird, um die Motorgeschwindigkeit zu regeln.Durch schnelles Ein- und Ausschalten der Motorversorgung ermöglicht PWM eine sanfte Geschwindigkeitsanpassung bei gleichzeitig effizientem Leistungsbetrieb.

DRV8837 Wahrheitstabelle

IN1	IN2	OUT1	OUT2	Motor Funktion
0	0	Hi-Z	Hi-Z	Ausrollen / Stoppen
0	1	Niedrig	Hoch	Rückwärtsdrehung
1	0	Hoch	Niedrig	Vorwärtsrotation
1	1	Niedrig	Niedrig	Bremse

Motorsteuerungslogik erklärt

• Vorwärtsdrehung (IN1 = 1, IN2 = 0)

Strom fließt in einer Richtung durch den Motor, wodurch sich die Motorwelle vorwärts dreht.

• Rückwärtsdrehung (IN1 = 0, IN2 = 1)

Die Polarität am Motor wird umgekehrt, sodass sich der Motor in die entgegengesetzte Richtung dreht.

• Bremsmodus (IN1 = 1, IN2 = 1)

Beide Ausgänge werden auf Low gesetzt, wodurch ein elektrischer Bremseffekt entsteht, der den Motor schnell verlangsamt oder stoppt.

• Auslaufmodus (IN1 = 0, IN2 = 0)

Beide Ausgänge wechseln in den Hochimpedanzzustand, sodass sich der Motor ohne aktive Antriebskraft frei drehen kann.

Diese Steuerlogik ermöglicht dem DRV8837 eine einfache bidirektionale Motorsteuerung in Robotik, tragbaren Geräten, batteriebetriebenen Systemen und eingebetteten Motoranwendungen.

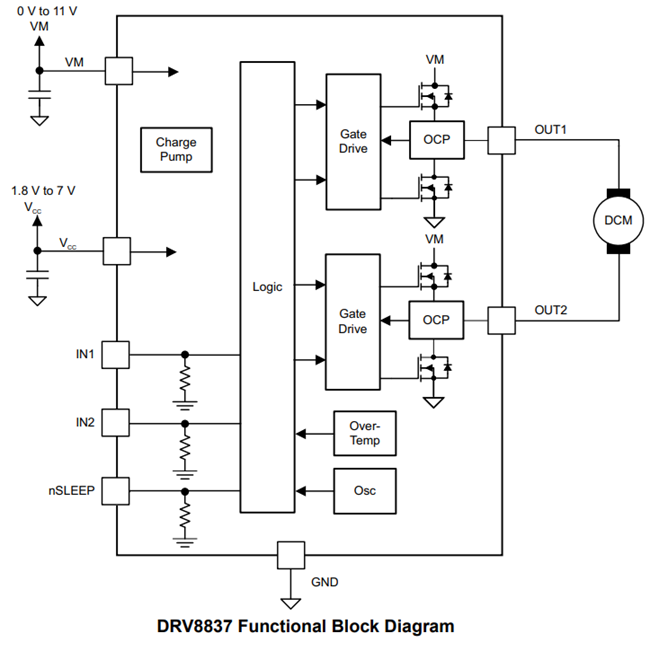

DRV8837 Funktionsblockdiagramm

Die interne Architektur des Motortreibers und wie seine Hauptschaltkreisblöcke zusammenarbeiten, um einen bürstenbehafteten Gleichstrommotor zu steuern.Das Gerät erhält Logikstrom über VCC und Motorstrom über VM, während der Logikabschnitt Steuersignale von IN1, IN2 und nSLEEP verarbeitet.

Im IC verwaltet der Logiksteuerblock den Motorbetrieb und sendet Befehle an die Gate-Treiberschaltungen.Diese Gate-Treiber steuern die internen MOSFET-H-Brückenschalter, die an OUT1 und OUT2 angeschlossen sind, sodass der DRV8837 den Motor je nach Eingangssignal vorwärts, rückwärts, bremsen oder stoppen kann.

Das Diagramm hebt außerdem mehrere integrierte Schutz- und Unterstützungsschaltkreise hervor.Die Ladungspumpe trägt dazu bei, die High-Side-MOSFETs effizient anzutreiben, während OCP (Überstromschutz) den Treiber vor übermäßigem Motorstrom schützt.Der Übertemperaturblock überwacht die Gerätewärme, um thermische Schäden zu verhindern, und der Oszillator unterstützt interne Timing-Funktionen.

PWM-Geschwindigkeitssteuerung mit DRV8837

Der DRV8837 steuert die Drehzahl des Gleichstrommotors mithilfe von PWM-Signalen (Pulsweitenmodulation), die an seine Eingangspins angelegt werden.Anstatt den Motor ständig mit voller Spannung zu versorgen, schaltet PWM die Motorleistung schnell und mit hoher Geschwindigkeit ein und aus.Durch die Änderung des Arbeitszyklus des PWM-Signals ändert sich die durchschnittliche Spannung, die an den Motor geliefert wird, wodurch die Motorgeschwindigkeit direkt gesteuert wird.

Wenn der PWM-Arbeitszyklus niedrig ist, erhält der Motor durchschnittlich weniger Leistung und dreht langsamer.Mit zunehmender Einschaltdauer erhält der Motor mehr Leistung und dreht schneller.Bei einem Arbeitszyklus von 100 % wird nahezu die volle Motorspannung angelegt, was eine maximale Motorgeschwindigkeit ermöglicht.Diese Methode verbessert die Effizienz, da die internen MOSFETs hauptsächlich im Schaltmodus arbeiten, anstatt große Wärmemengen abzuleiten.

In einer typischen DRV8837-Konfiguration wird ein Eingangspin für die PWM-Geschwindigkeitssteuerung verwendet, während der andere die Motorrichtung bestimmt.Wenn Sie beispielsweise PWM auf IN1 anwenden, während IN2 niedrig gehalten wird, wird eine Vorwärtsdrehung des Motors mit einstellbarer Geschwindigkeit ermöglicht.Durch Umkehren der Eingangsanordnung wird die Motorrichtung geändert, während die PWM-Geschwindigkeitsregelung weiterhin unterstützt wird.

Technische Spezifikationen von DRV8837

Parameter	Spezifikation
Gerätetyp	Niederspannung H-Brücken-Motortreiber
Motortyp Unterstützt	Gebürsteter Gleichstrommotor
Motorversorgung Spannung (VM)	0 V bis 11 V
Logikversorgung Spannung (VCC)	1,8 V bis 7 V
Maximale Leistung Aktuell	1,8 A
Kontrolle Schnittstelle	PWM, IN1, IN2
Schlafmodus	Unterstützt durch nSLEEP-Pin
Schlafstrom	120 nA (maximal)
MOSFET RDS(EIN)	280 mΩ (HS + LS)
Ausgabe Konfiguration	H-Brücke
Schutz Funktionen	Überstrom Schutz (OCP), thermische Abschaltung (TSD), Unterspannungssperre (UVLO), Kurzschlussschutz
Pakettyp	8-Pin WSON mit Wärmeleitpad
Paketgröße	2 mm × 2 mm
Betrieb Bewerbung	Niederspannung und batteriebetriebene Motorsteuerung
Typisch Anwendungen	Kameras, Spielzeug, Robotik, tragbare Geräte, Unterhaltungselektronik
Intern Funktionen	Ladepumpe, Gate-Treiber, Wärmeschutz
Motorsteuerung Funktionen	Vorwärts, Rückwärtsgang, Bremse, Leerlauf, PWM-Geschwindigkeitsregelung

Eigenschaften und Merkmale von DRV8837

H-Brücken-Motortreiber

Der DRV8837 integriert einen H-Brücken-Motortreiber zur Steuerung von bürstenbehafteten Gleichstrommotoren und anderen induktiven Lasten.Es unterstützt Vorwärts-, Rückwärts-, Brems- und Leerlaufbetrieb in einem kompakten Niederspannungsdesign.

Niedriger MOSFET-Einschaltwiderstand

Das Gerät verfügt über einen niedrigen MOSFET-Einschaltwiderstand mit einem kombinierten High-Side- und Low-Side-Widerstand von 280 mΩ.Dies trägt dazu bei, Leistungsverluste zu reduzieren, die Effizienz zu verbessern und die Wärmeentwicklung während des Motorbetriebs zu minimieren.

1,8 A maximaler Antriebsstrom

Der DRV8837 unterstützt einen maximalen Antriebsstrom von bis zu 1,8 A und eignet sich daher für kleine Gleichstrommotoren, die in tragbaren Elektronikgeräten, Robotik und eingebetteten Systemen verwendet werden.

Separate Motor- und Logikstromversorgungen

Der IC verwendet separate Stromeingänge für Motor- und Logikabschnitte.Die Motorversorgungsspannung (VM) reicht von 0 V bis 11 V, während die Logikversorgungsspannung (VCC) den Betrieb mit 1,8 V bis 7 V unterstützt.

PWM- und PH-EN-Steuerschnittstelle

Der DRV8837 unterstützt die PWM-basierte Motorgeschwindigkeitssteuerung über die Eingänge IN1 und IN2.Es ermöglicht eine flexible Steuerung der Motorrichtung und -geschwindigkeit in mikrocontrollerbasierten Systemen.

Energiesparender Schlafmodus

Der nSLEEP-Pin ermöglicht es dem Treiber, in den Energiesparmodus mit einem maximalen Ruhestrom von nur 120 nA zu wechseln, was dazu beiträgt, den Stromverbrauch batteriebetriebener Geräte zu senken.

Kompaktes WSON-Paket

Das Gerät ist in einem kleinen 8-Pin-WSON-Gehäuse mit freiliegendem Wärmeleitpad für eine verbesserte Wärmeableitung erhältlich.Seine kompakte Grundfläche von 2,0 mm × 2,0 mm eignet sich für Leiterplattendesigns mit begrenztem Platzangebot.

Integrierte Schutzfunktionen

Der DRV8837 verfügt über mehrere Schutzschaltungen wie Unterspannungssperre (UVLO), Überstromschutz (OCP) und thermische Abschaltung (TSD).Diese Funktionen tragen dazu bei, die Zuverlässigkeit zu verbessern und den IC bei anormalen Betriebsbedingungen zu schützen.

Tatsächliche Anwendungen von DRV8837

Der DRV8837 wird häufig in kompakten Niederspannungs-Motorsteuerungssystemen eingesetzt, bei denen geringe Größe, geringer Stromverbrauch und effizienter Gleichstrommotorantrieb wichtig sind.Durch sein integriertes H-Brücken-Design und die Fähigkeit zur PWM-Geschwindigkeitssteuerung eignet es sich für viele batteriebetriebene und eingebettete elektronische Produkte.

Kleine Robotiksysteme

Der DRV8837 wird häufig in Miniaturrobotern und pädagogischen Robotikplattformen zur Steuerung kleiner bürstenbehafteter Gleichstrommotoren verwendet.Es hilft bei der Verwaltung von Radbewegungen, Lenkmechanismen und leichten Aktuatorsystemen und unterstützt gleichzeitig Vorwärts-, Rückwärts-, Brems- und Geschwindigkeitskontrollfunktionen.

Batteriebetriebene tragbare Geräte

Tragbare Elektronikgeräte erfordern oft kompakte Motortreiber, die effizient bei niedriger Spannung arbeiten.Der DRV8837 eignet sich aufgrund seines niedrigen Standby-Stroms und seiner kompakten Gehäusegröße für Handgeräte, tragbares Zubehör und kleine Automatisierungsprodukte.

Kamera- und optische Kontrollsysteme

Kleine Motoren, die in Kameramodulen, Objektivpositionierungssystemen und optischen Miniaturmechanismen verwendet werden, können mit dem DRV8837 gesteuert werden.Seine PWM-Motorsteuerung sorgt für reibungslose Bewegungen und genaue Positionierung in kompakten elektronischen Systemen.

Intelligente Schlösser und Miniaturaktoren

Elektronische Smart-Schlösser und kompakte Aktorsysteme verwenden kleine Gleichstrommotoren, die eine bidirektionale Steuerung erfordern.Der DRV8837 kann diese Motoren effizient antreiben und gleichzeitig den Betrieb mit geringem Stromverbrauch für batteriebasierte Systeme unterstützen.

Unterhaltungselektronik

Der DRV8837 wird in kompakten Verbraucherprodukten eingesetzt, die eine leichte Motorsteuerung erfordern, darunter Spielzeug, tragbare Geräte, elektronisches Zubehör und kleine automatisierte Mechanismen.Seine integrierten Schutzfunktionen tragen dazu bei, die Zuverlässigkeit alltäglicher elektronischer Geräte zu verbessern.

Eingebettete Motorsteuerungssysteme

Auf Mikrocontrollern basierende eingebettete Systeme nutzen den DRV8837 häufig zur Steuerung von Niederspannungsmotoren.Der Treiber kann direkt mit Controllern verbunden werden, die mit niedrigen Logikspannungen arbeiten, wodurch er für IoT-Geräte, Automatisierungsmodule und kompakte Steuerplatinen geeignet ist.

Medizinische und tragbare Instrumente

Kleine tragbare medizinische Geräte und kompakte Instrumente können den DRV8837 zur Steuerung von Miniaturmotoren, Pumpen oder Bewegungsmechanismen verwenden, bei denen ein leiser Betrieb, ein geringer Stromverbrauch und eine kleine Leiterplattenfläche wichtige Designanforderungen sind.

DRV8837 vs. DRV8838: Was ist der Unterschied?

Funktion	DRV8837	DRV8838
Gerätetyp	Gebürsteter Gleichstrommotor Fahrer	Gebürsteter Gleichstrommotor Fahrer
Ausgabe Konfiguration	H-Brücke	H-Brücke
Motorkanäle	Einzelmotor	Einzelmotor
Motorversorgung Spannung (VM)	0 V bis 11 V	0 V bis 11 V
Logikversorgung Spannung (VCC)	1,8 V bis 7 V	1,8 V bis 7 V
Maximaler Antrieb Aktuell	1,8 A Spitze	1,8 A Spitze
Kontrolle Schnittstelle	IN1 und IN2	PH und EN
PWM-Steuerung Methode	PWM angewendet über IN1/IN2	PWM bis EN Stift
Richtung Kontrolle	Kontrolliert von Eingabekombinationen	Kontrolliert durch PH Stift
Schlafmodus	nSLEEP-Pin	nSLEEP-Pin
MOSFET On-Widerstand	280 mΩ (HS + LS)	280 mΩ (HS + LS)
Schutz Funktionen	OCP, UVLO, TSD	OCP, UVLO, TSD
Pakettyp	8-poliger WSON	8-poliger WSON
Typisch Anwendungen	Flexibler Motor Steuerungssysteme	Einfacherer Motor Steuerungsdesigns
Leichtigkeit Mikrocontroller-Schnittstelle	Flexibler Logiksteuerung	Einfacher Schnittstelle mit weniger Steuersignalen
Bester Anwendungsfall	Fortgeschritten Richtungs- und Bremskontrolle	Einfaches PWM und Richtungssteuerungsanwendungen

DRV8837 vs. DRV8833: Welcher Motortreiber ist besser?

Funktion	DRV8837	DRV8833
Gerätetyp	Einzelne H-Brücke Motorfahrer	Duale H-Brücke Motorfahrer
Motorkanäle	1 Gleichstrommotor	2 Gleichstrommotoren oder 1 Schrittmotor
Motorversorgung Spannung	0 V bis 11 V	2,7 V bis 10,8 V
Logikversorgung Spannung	1,8 V bis 7 V	2,7 V bis 10,8 V
Maximale Leistung Aktuell	1,8 A Spitze	1,5 A pro Kanal
Kontrolle Schnittstelle	IN1 / IN2	IN1 / IN2
PWM-Geschwindigkeit Kontrolle	Unterstützt	Unterstützt
Paketgröße	Sehr kompakt 2 mm × 2 mm WSON	Größer HTSSOP/WQFN-Pakete
Schlafstrom	Sehr niedrig	Niedrig
PCB-Platz Anforderung	Kleiner	Größer
Thermisch Fähigkeit	Geeignet für kompakte Low-Power-Systeme	Besser für Zweimotoriger Betrieb
Am besten für	Einzelkompakt motorische Systeme	Robotik und Mehrmotorige Projekte
Typisch Anwendungen	Kameras, smart Schlösser, tragbare Geräte	Roboter, Automatisierungssysteme, Arduino-Projekte
Schrittmotor Unterstützung	Nein	Ja
Design Komplexität	Einfacher einmotoriges Design	Flexibler Mehrmotoriges Design

Tatsächliche Anwendungen von DRV8837

• Kleine Robotiksysteme - Steuert Miniatur-Gleichstrommotoren für Roboterräder, Bewegungen und Betätigungsmechanismen.

• Tragbare batteriebetriebene Geräte - Wird in kompakten elektronischen Produkten verwendet, die eine Motorsteuerung mit geringem Stromverbrauch erfordern.

• Intelligente Schlösser - Treibt kleine Motoren für elektronische Verriegelungs- und Entriegelungsmechanismen an.

• Kamera- und Linsensysteme - Steuert Miniaturmotoren, die in Autofokus- und Objektivpositionierungssystemen verwendet werden.

• Eingebettete Motorsteuerplatinen - Funktioniert mit Mikrocontrollern in kompakten Automatisierungs- und Steuerungssystemen.

• IoT und intelligente Geräte - Unterstützt die Niederspannungsmotorsteuerung in Smart Homes und angeschlossenen Geräten.

• Miniaturaktoren - Treibt kleine Linearantriebe und mechanische Bewegungssysteme an.

• Unterhaltungselektronik - Wird in Spielzeugen, tragbaren Geräten und kleinen automatisierten elektronischen Produkten verwendet.

• Medizinische tragbare Geräte - Steuert kompakte Motoren und Pumpen in leichten medizinischen Geräten.

• Bildungselektronikprojekte - Wird häufig in Arduino-, MINT- und Motorsteuerungs-Lernprojekten verwendet.

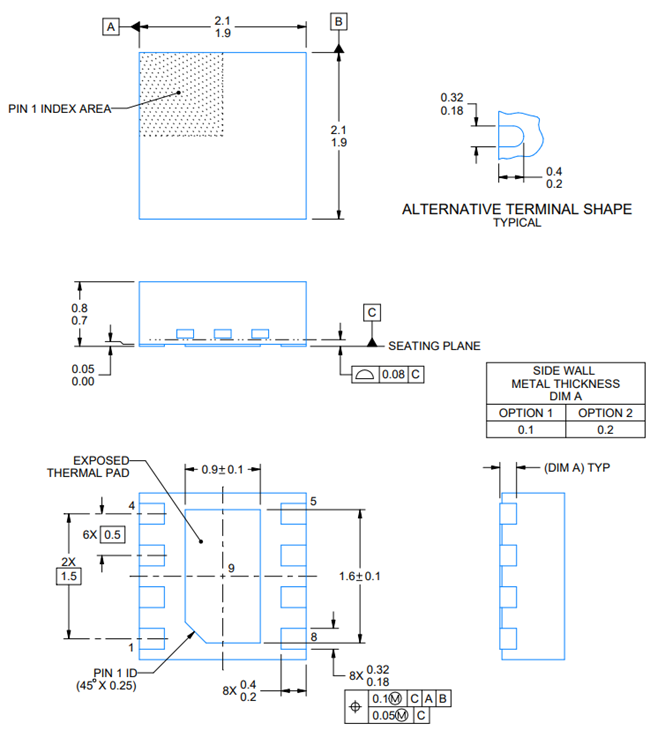

Mechanische Abmessungen

Fazit

Das H-Brücken-Design des DRV8837 ermöglicht es dem Motor, sich vorwärts, rückwärts, zu bremsen oder im Leerlauf zu bewegen, während die PWM-Steuerung die Geschwindigkeitsanpassung erleichtert.Die separaten Logik- und Motorstromversorgungen erleichtern auch den Einsatz mit Niederspannungssteuerungen und kleinen batteriebetriebenen Designs.Für Einzelmotoranwendungen, bei denen geringe Größe, geringer Stromverbrauch und integrierter Schutz wichtig sind, ist der DRV8837 die zuverlässige Lösung.

Häufig gestellte Fragen [FAQ]

1. Warum eignet sich der DRV8837 für kompakte Niederspannungs-Motorsteuerungsdesigns?

Der DRV8837 eignet sich für kompakte Designs, da er einen H-Brücken-Motortreiber, MOSFET-Schalter, PWM-Steuerung, Schlafmodus und Schutzfunktionen in einem kleinen 8-Pin-WSON-Gehäuse vereint.Es unterstützt auch eine niedrige Logikspannung und eine Motorversorgung von bis zu 11 V, was es für batteriebetriebene Geräte nützlich macht.

2. Wie steuert der DRV8837 die Richtung eines bürstenbehafteten Gleichstrommotors?

Der DRV8837 steuert die Motorrichtung durch Ändern der Logikzustände von IN1 und IN2.Diese Eingänge schalten die interne H-Brücke, sodass der Strom in beide Richtungen durch den Motor fließt.Dadurch kann der Motor vorwärts oder rückwärts drehen.

3. Wie funktioniert die PWM-Geschwindigkeitsregelung im DRV8837?

Die PWM-Geschwindigkeitsregelung funktioniert durch schnelles Ein- und Ausschalten der Motorleistung.Ein höherer Arbeitszyklus verleiht dem Motor eine höhere Durchschnittsspannung, wodurch er schneller dreht.Ein niedrigerer Arbeitszyklus führt zu einer geringeren durchschnittlichen Spannung und verlangsamt den Motor.

4. Was ist der Zweck der Verwendung separater VCC- und VM-Netzteile im DRV8837?

VCC versorgt den Logikteil des IC mit Strom, während VM die Motorendstufe mit Strom versorgt.Durch diese Trennung kann der DRV8837 mit Niederspannungs-Mikrocontrollern arbeiten und dennoch genügend Strom zum Antrieb des Motors liefern.

5. Was passiert, wenn der DRV8837 in den Ruhemodus wechselt?

Wenn der nSLEEP-Pin das Gerät in den Schlafmodus versetzt, reduziert der DRV8837 den Stromverbrauch auf ein sehr niedriges Niveau.Dies ist bei batteriebetriebenen Systemen nützlich, bei denen der Motor nicht immer aktiv ist.

6. Welche Schutzfunktionen machen den DRV8837 zuverlässig?

Der DRV8837 verfügt über Überstromschutz, Kurzschlussschutz, Unterspannungssperre und thermische Abschaltung.Diese Funktionen tragen dazu bei, das IC und das Motorsystem vor übermäßigem Strom, niedriger Versorgungsspannung, Überhitzung und Fehlerzuständen zu schützen.

7. Warum ist ein niedriger MOSFET-Einschaltwiderstand beim DRV8837 wichtig?

Der niedrige MOSFET-Einschaltwiderstand trägt dazu bei, Leistungsverluste und Wärme während des Motorbetriebs zu reduzieren.Dies verbessert die Effizienz und ist besonders nützlich bei kleinen batteriebetriebenen Produkten, bei denen der Wärme- und Energieverbrauch kontrolliert werden muss.
