Wie funktionieren Mikrocontroller in IoT-Anwendungen?

Da IoT-Anwendungen weiter wachsen, ist die Wahl des richtigen Mikrocontrollers zu einer wichtigen Entscheidung geworden.Verschiedene Optionen wie ESP32, STM32, Arduino, Raspberry Pi Pico W und Nordic nRF52 bieten unterschiedliche Stärken in Bezug auf drahtlose Konnektivität, Stromverbrauch, Verarbeitungsgeschwindigkeit und Entwicklungsunterstützung.In diesem Artikel werden die Funktionsweise von Mikrocontrollern in IoT-Anwendungen, ihre Hauptkomponenten, beliebte Modelle, reale Anwendungen, häufige Probleme und zukünftige Trends erläutert.

Katalog

Was ist ein Mikrocontroller im IoT?

Ein Mikrocontroller im Internet der Dinge (IoT) ist ein kleiner integrierter Chip, der zur Steuerung eines bestimmten elektronischen Geräts entwickelt wurde.Es vereint Prozessor, Speicher und Ein-/Ausgabeschnittstellen in einem Paket, sodass das Gerät programmierte Aufgaben ausführen kann, ohne dass ein vollständiger Computer erforderlich ist.

In IoT-Produkten stellt der Mikrocontroller die grundlegende Intelligenz bereit, die für den eingebetteten Betrieb erforderlich ist.Es wird häufig in Smart-Home-Geräten, Wearables, Industriesensoren, Messgeräten und anderen angeschlossenen Geräten verwendet, da es kompakt, erschwinglich und für Designs mit geringem Stromverbrauch geeignet ist.

Im Gegensatz zu einem Allzweckcomputer ist ein Mikrocontroller nicht für umfangreiche Software oder große Betriebssysteme ausgelegt.Sein Zweck besteht darin, dedizierte Steuerungsaufgaben zuverlässig innerhalb eines Geräts auszuführen, oft mit begrenztem Speicher, einfacher Firmware und direktem Hardwarezugriff.

Mikrocontroller werden auch nach ihrer Bit-Architektur klassifiziert, die sich auf die Verarbeitungsfähigkeit, Speicherverwaltung und Leistung auswirkt.

• 8-Bit-Mikrocontroller - Für einfache Steuerungsaufgaben und kostengünstige eingebettete Systeme.

• 16-Bit-Mikrocontroller - Bieten höhere Geschwindigkeit und Effizienz für Industrie- und Steuerungsanwendungen.

• 32-Bit-Mikrocontroller – Wird häufig in modernen IoT-Systemen verwendet, da sie eine höhere Verarbeitungsleistung, drahtlose Kommunikation und erweiterte Funktionen unterstützen.

• 64-Bit-Mikrocontroller – Für komplexere Embedded- und Edge-Computing-Anwendungen, die leistungsstarke Datenverarbeitungs- und Multitasking-Funktionen erfordern.

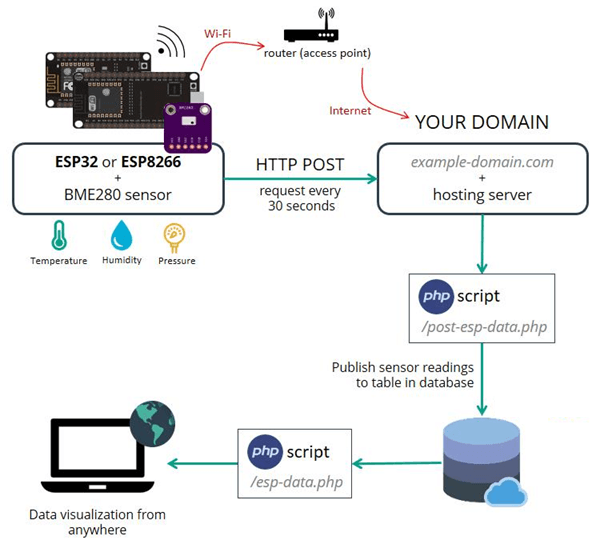

Wie Mikrocontroller in IoT-Anwendungen funktionieren

Mikrocontroller funktionieren, indem sie eine Firmware ausführen, die dem Gerät sagt, was es unter verschiedenen Bedingungen tun soll.Diese Firmware definiert, wie das System Eingaben liest, Daten verarbeitet, Informationen sendet und bestimmte Reaktionen auslöst.

Der Vorgang beginnt normalerweise, wenn der Mikrocontroller Signale von angeschlossenen Sensoren empfängt.Sendet der Sensor ein analoges Signal, wandelt der Mikrocontroller dieses mithilfe eines Analog-Digital-Wandlers in digitale Daten um, die von der Firmware verarbeitet werden können.

Anschließend wendet der Mikrocontroller programmierte Logik auf die Daten an.Es kann prüfen, ob ein Wert zu hoch oder zu niedrig ist, instabile Messwerte entfernen, ein Ergebnis berechnen oder entscheiden, ob eine Aktion erforderlich ist.Beispielsweise kann ein Bodenüberwachungsgerät anhand von Feuchtigkeitsdaten entscheiden, wann mit der Bewässerung begonnen werden soll.

Die verarbeiteten Daten können dann über eine Kommunikationsschnittstelle an ein anderes Gerät, eine mobile App oder eine Cloud-Plattform übertragen werden.Dieselbe Verbindung kann auch zum Empfangen von Remote-Befehlen, zum Aktualisieren von Einstellungen oder zum Ändern des Verhaltens des IoT-Geräts verwendet werden.

Wenn eine Aktion erforderlich ist, aktiviert der Mikrocontroller angeschlossene Hardware wie ein Relais, einen Motortreiber, ein Display, einen Alarm oder eine Kontrollleuchte.Dadurch kann ein IoT-Gerät automatisch reagieren, anstatt nur Daten zu sammeln.

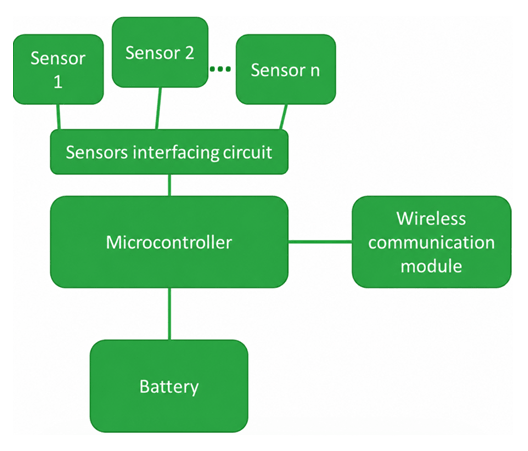

Hauptkomponenten eines IoT-Mikrocontrollersystems

Ein IoT-Mikrocontrollersystem besteht aus Hardwareblöcken, die Erfassung, Steuerung, Kommunikation und Stromversorgung unterstützen.Diese Teile sind um den Mikrocontroller herum angeordnet, sodass das Gerät als vollständiges eingebettetes System arbeiten kann.

Der Erfassungsabschnitt umfasst Sensoren und Signalaufbereitungsschaltungen.Sensoren erkennen physikalische Bedingungen, während die Schnittstellenschaltung dabei hilft, das Signal zu stabilisieren, zu skalieren oder vorzubereiten, bevor es den Mikrocontroller erreicht.

Der Steuerteil ist auf dem Mikrocontroller selbst zentriert.Dieser Teil speichert die Firmware, verwaltet das Timing, verwaltet Eingangs- und Ausgangspins und koordiniert die verschiedenen Hardwareblöcke im System.

Der Kommunikationsbereich stellt die Netzwerkverbindung bereit.Je nach Anwendung kann es sich hierbei um ein WLAN-, Bluetooth-, Zigbee-, LoRa- oder Mobilfunkmodul handeln, das zum Datenaustausch mit nahegelegenen Geräten, Gateways oder Online-Plattformen dient.

Das Leistungsteil versorgt das gesamte Gerät mit Energie.Es kann eine Batterie, einen Spannungsregler, einen Ladeschaltkreis oder einen Stromverwaltungsschaltkreis umfassen, insbesondere in tragbaren oder entfernten IoT-Geräten, die über einen längeren Zeitraum betrieben werden müssen.

Die beliebtesten Mikrocontroller im IoT

IoT-Projekte nutzen je nach Kosten, Stromverbrauch, drahtloser Konnektivität, Verarbeitungsanforderungen und Entwicklungsunterstützung unterschiedliche Mikrocontroller.Einige eignen sich besser für einfache intelligente Geräte, während andere für industrielle Steuerungen, Sensoren mit geringem Stromverbrauch oder fortschrittliche eingebettete Systeme konzipiert sind.

ESP32

Der ESP32 ist einer der beliebtesten Mikrocontroller für IoT, da er über integriertes WLAN und Bluetooth verfügt.Es wird häufig in Smart-Home-Geräten, drahtlosen Sensoren, Fernüberwachungssystemen und Automatisierungsprojekten eingesetzt.Seine geringen Kosten und die starke Community-Unterstützung machen es auch zu einer praktischen Wahl für Anfänger und Entwickler.

ESP8266

Der ESP8266 ist ein kostengünstiger WLAN-Mikrocontroller, der häufig in einfachen IoT-Projekten verwendet wird.Es eignet sich für einfache drahtlose Sensoren, intelligente Schalter und mit der Cloud verbundene Geräte.Im Vergleich zum ESP32 verfügt es über weniger Funktionen, bleibt aber für budgetfreundliche Anwendungen nützlich, die nur eine Wi-Fi-Konnektivität benötigen.

STM32

STM32-Mikrocontroller werden häufig in industriellen und professionellen IoT-Systemen verwendet.Sie bieten eine starke Verarbeitungsleistung, Optionen mit geringem Stromverbrauch und viele integrierte Peripheriegeräte.STM32 ist eine gute Wahl für Anwendungen, die eine zuverlässige Steuerung, genaues Timing und einen langfristigen Betrieb erfordern.

Arduino

Arduino-Boards sind beliebt zum Lernen, Prototyping und für die einfache IoT-Entwicklung.Sie sind einfach zu programmieren und unterstützen viele Sensoren, Schilde und Bibliotheken.Während einige Arduino-Boards ein externes Wi-Fi- oder Bluetooth-Modul benötigen, sind sie dennoch nützlich, um IoT-Ideen zu testen, bevor mit dem endgültigen Produktdesign begonnen wird.

Raspberry Pi Pico W

Der Raspberry Pi Pico W ist ein kompaktes Mikrocontroller-Board mit Wireless-Unterstützung.Es ist nützlich für kostengünstige IoT-Geräte, Sensorprojekte und kleine Automatisierungssysteme.Er ist nicht so leistungsstark wie ein Raspberry Pi-Einplatinencomputer, eignet sich aber besser für eingebettete Steuerungsaufgaben mit geringem Stromverbrauch.

Nordic nRF52-Serie

Die Nordic nRF52-Serie wird häufig in Bluetooth Low Energy IoT-Geräten verwendet.Es eignet sich für Wearables, Gesundheits-Tracker, Asset-Tags, drahtlose Sensoren und batteriebetriebene Produkte.Seine starke Leistung bei geringem Stromverbrauch macht es nützlich für Geräte, die eine lange Akkulaufzeit benötigen.

Microchip PIC- und AVR-Mikrocontroller

PIC- und AVR-Mikrocontroller werden häufig in einfachen eingebetteten und IoT-bezogenen Geräten verwendet.Sie sind zuverlässig, kostengünstig und werden in Industrie-, Verbraucher- und Bildungsprojekten umfassend unterstützt.Sie eignen sich am besten für grundlegende Steuerungsaufgaben, Sensorauslesung und einfache Kommunikationsfunktionen.

Reale Anwendungen von IoT-Mikrocontrollern

Smart-Home-Automatisierung

IoT-Mikrocontroller werden in intelligenten Lichtern, Thermostaten, Steckern, Türschlössern und Sicherheitssensoren verwendet.Sie ermöglichen es Geräten, auf Bewegung, Temperatur, Zeitpläne oder Fernbefehle über eine mobile App zu reagieren.

Industrielles IoT

In Fabriken überwachen Mikrocontroller Maschinen, Motoren, Pumpen und Produktionsanlagen.Sie erfassen Daten wie Vibration, Temperatur und Druck, um Probleme frühzeitig zu erkennen und Ausfallzeiten zu reduzieren.

Intelligente Landwirtschaft

Mikrocontroller helfen bei der Automatisierung der Bewässerung, der Gewächshaussteuerung und der Bodenüberwachung.Beispielsweise kann ein Bodenfeuchtigkeitssensor eine Pumpe nur dann auslösen, wenn der Boden trocken ist, was Wasser spart und die Pflanzenpflege verbessert.

Tragbare und medizinische Geräte

Wearables verwenden Mikrocontroller, um Herzfrequenz, Bewegung, Schlaf, Sauerstoffgehalt und Körpertemperatur zu verfolgen.Mikrocontroller mit geringem Stromverbrauch sind hier nützlich, da diese Geräte über lange Zeiträume mit kleinen Batterien betrieben werden müssen.

Intelligente Energiesysteme

Intelligente Messgeräte und Energiemonitore verwenden Mikrocontroller, um den Strom-, Wasser- oder Gasverbrauch zu messen.Sie helfen Benutzern, den Verbrauch zu verfolgen, Fehler zu erkennen und Energie effizienter zu verwalten.

Umweltüberwachung

IoT-Mikrocontroller werden in Luftqualitätssensoren, Wetterstationen und Systemen zur Überwachung der Umweltverschmutzung eingesetzt.Sie sammeln Umweltdaten und senden Warnungen, wenn die Bedingungen unsicher werden.

Häufige Probleme bei IoT-Mikrocontroller-Projekten

Gewöhnlich Problem	Warum Es passiert	Praktisch Lösung
Kurze Batterie Leben	Das Gerät bleibt zu lange aktiv oder nutzt stromfressende Funkmodule	Schlafmodi nutzen, Reduzieren Sie die Häufigkeit des Datenversands und wählen Sie Sensoren mit geringem Stromverbrauch
Instabiles WLAN oder Netzwerkverbindung	Schwaches Signal, Routerprobleme oder schlechte Antennenplatzierung	Antenne verbessern Entwerfen Sie, fügen Sie Wiederverbindungslogik hinzu und speichern Sie Daten während der Trennung lokal
Ungenau Sensorwerte	Arm Kalibrierung, elektrisches Rauschen oder falsche Sensorplatzierung	Kalibrieren Sensoren, fügen Sie Filter in der Firmware hinzu und platzieren Sie die Sensoren fern von Hitze oder Einmischung
Langsames Gerät Antwort	Schwerer Code, schwach Prozessor ausgelastet oder es werden zu viele Aufgaben gleichzeitig ausgeführt	Optimieren Firmware, reduzieren Sie unnötige Prozesse und wählen Sie einen schnelleren Mikrocontroller wenn nötig
Erinnerung Einschränkungen	Firmware, Bibliotheken oder Datenprotokolle überschreiten den verfügbaren Speicher	Leichtgewichtig verwenden Bibliotheken, entfernen Sie ungenutzten Code und speichern Sie große Datenmengen extern oder im Wolke
Überhitzung Komponenten	Schlechte Leistung Design, hohe Strombelastung oder eingeschränkte Belüftung	Richtig verwenden Spannungsregulierung, Überprüfung der Stromwerte und Verbesserung des PCB-Layouts oder der Luftzirkulation
Firmware-Update Misserfolg	Unterbrochen Verbindung, schwacher Akku oder schlechtes OTA-Update-Design	Verwenden Sie sicheres OTA Updates durchführen, Firmware sichern und Updates verhindern, wenn die Batterie schwach ist
Sicherheitsrisiken	Schwache Passwörter, unverschlüsselte Daten oder offengelegte Firmware	Verschlüsselung verwenden, Sicherer Start, starke Authentifizierung und regelmäßige Firmware-Updates
Verlust von Sensordaten	Netzwerkausfall, Stromunterbrechung oder kein lokaler Speicher	Temporär hinzufügen lokalen Speicher und sendet die Daten erneut, wenn die Verbindung wiederhergestellt wird
Schlechte Skalierbarkeit	Das System funktioniert für ein Gerät, schlägt jedoch bei vielen Geräten fehl	Effizient nutzen Protokolle wie MQTT nutzen, Cloud-Kapazität planen und eindeutige Geräte-IDs zuweisen

Mikrocontroller vs. Einplatinencomputer für IoT

Parameter	Mikrocontroller (MCU)	Single-Board Computer (SBC)
Hauptzweck	Gewidmet eingebettete Steuerungsaufgaben	Volle Rechenleistung und fortschrittliche Verarbeitung
Betriebssystem	Läuft normalerweise ohne ein vollwertiges Betriebssystem	Läuft Linux oder andere Betriebssysteme
Bootzeit	Sehr schnell, oft innerhalb von Millisekunden	Langsamer, weil Das Betriebssystem muss geladen werden
Macht Verbrauch	Sehr geringe Leistung Nutzung	Höhere Macht Verbrauch
Rechenleistung	Geeignet für einfache und Echtzeitsteuerung	Besser für Multitasking und schwere Anwendungen
Speicherkapazität	Begrenzter RAM und Lagerung	Viel größerer RAM und Lagerung
Echtzeit Leistung	Ausgezeichnet für Echtzeitsteuerung	Weniger zuverlässig für strenge Echtzeitaufgaben
Kabellos Konnektivität	Einige Modelle inklusive WLAN/Bluetooth	Unterstützt normalerweise WLAN, Bluetooth, Ethernet und USB
Kosten	Niedrigere Kosten	Höhere Kosten
Programmierung Komplexität	Einfachere Firmware Entwicklung	Komplexer Softwareumgebung
Am besten für	Sensoren, Automatisierung, Wearables, intelligente Geräte	Edge-KI, Multimedia, Gateways, erweiterte Analysen
Beispielgeräte	ESP32, STM32, Arduino	Raspberry Pi, BeagleBone, NVIDIA Jetson
Batterie Betrieb	Besser auf lange Sicht Akkulaufzeit	Entlädt Batterien schneller
Größe und Hitze	Kleiner mit weniger Wärmeentwicklung	Größer und möglicherweise erfordern Kühlung
Wolke Kommunikation	Gut für leichte IoT-Kommunikation	Besser für erweiterte Cloud- und Serveranwendungen

(Hinweis: Für die meisten IoT-Projekte ist ein Mikrocontroller besser, weil er billiger, kleiner, stromsparend und ideal für Sensoren oder Automatisierung ist. Ein Einplatinencomputer ist nur dann besser, wenn das Projekt viel Verarbeitung, Video, KI oder Multitasking erfordert.)

Zukünftige Trends bei IoT-Mikrocontrollern

IoT-Mikrocontroller werden immer intelligenter, kleiner und energieeffizienter.Zukünftige Geräte werden mehr Edge-Computing unterstützen, sodass sie Daten lokal verarbeiten können, um schnellere Reaktionen und eine geringere Cloud-Abhängigkeit zu erzielen.

Auch das Design mit geringem Stromverbrauch wird sich weiter verbessern, insbesondere für batteriebetriebene Sensoren und Fernüberwachungssysteme.Auch die Sicherheit wird wichtiger, mit stärkerer Verschlüsselung, sicherem Booten und sichereren Firmware-Updates.Neue drahtlose Technologien wie Wi-Fi 6, Bluetooth Low Energy, LoRaWAN, Matter und Mobilfunk-IoT werden dazu beitragen, dass Mikrocontroller in Smart Homes, Fabriken, im Gesundheitswesen und in Industriesystemen zuverlässigere Verbindungen herstellen.

Häufig gestellte Fragen [FAQ]

1. Warum werden Mikrocontroller in den meisten IoT-Geräten gegenüber normalen Computern bevorzugt?

Mikrocontroller verbrauchen viel weniger Strom, kosten weniger und sind für dedizierte eingebettete Steuerungsaufgaben konzipiert.Im Gegensatz zu Vollcomputern können sie schnell starten, über lange Zeiträume zuverlässig arbeiten und Sensoren, Relais, Motoren und Kommunikationsmodule direkt steuern.

2. Was macht den ESP32 zu einem der beliebtesten IoT-Mikrocontroller?

Der ESP32 vereint WLAN, Bluetooth, Rechenleistung und niedrige Kosten in einem einzigen Chip.Es unterstützt die drahtlose Kommunikation, ohne dass zusätzliche Module erforderlich sind.Die starke Community-Unterstützung und das große Bibliotheks-Ökosystem erleichtern zudem die Entwicklung.

3. Wie verarbeiten IoT-Mikrocontroller Sensordaten in Echtzeit?

IoT-Mikrocontroller lesen kontinuierlich Signale von angeschlossenen Sensoren über ihre Eingangspins.Wenn der Sensorausgang analog ist, wandelt ihn der eingebaute Analog-Digital-Wandler in digitale Daten um.Anschließend verarbeitet die Firmware die Informationen, vergleicht Werte mit programmierten Bedingungen und entscheidet, ob eine Aktion ausgeführt werden soll, beispielsweise das Senden von Warnungen oder das Aktivieren eines Geräts.

4. Welche Kommunikationstechnologien werden üblicherweise bei IoT-Mikrocontrollern verwendet?

IoT-Mikrocontroller nutzen üblicherweise Wi-Fi, Bluetooth Low Energy, Zigbee, LoRaWAN und mobile IoT-Technologien, je nach Reichweite, Geschwindigkeit und Leistungsbedarf.Wi-Fi wird häufig für Smart-Home-Geräte verwendet, während LoRaWAN besser für Fernüberwachungssysteme mit großer Reichweite und geringem Stromverbrauch geeignet ist.

5. Wie verbessern Mikrocontroller industrielle IoT-Systeme?

Mikrocontroller helfen industriellen IoT-Systemen, den Gerätezustand in Echtzeit zu überwachen, indem sie Vibrations-, Temperatur-, Druck- und Motordaten erfassen.Dies ermöglicht eine vorausschauende Wartung, eine schnellere Fehlererkennung und reduzierte Maschinenstillstandszeiten.Industrieplattformen wie der STM32 werden aufgrund ihrer zuverlässigen Leistung und ihres stromsparenden Betriebs häufig verwendet.
