Abbildung 1. Synchronous Dynamic Random Access Memory (SDRAM)
Synchronous Dynamic Random Access Memory (SDRAM) ist eine Art von DRAM, die synchron mit der Systemuhr arbeitet.Im Gegensatz zum älteren asynchronen Speicher wartet es auf ein Taktsignal, bevor Befehle ausgeführt werden, was die Geschwindigkeit und die Zeitgenauigkeit verbessert.
Wenn die CPU eine Anfrage sendet, antwortet SDRAM im nächsten Taktzyklus.Diese Ausrichtung stellt sicher, dass das Speicher liest, schreibt und wird im Schritt mit dem Prozessor geschehen, wodurch Fehler und Verzögerungen reduziert werden.
Eingeführt in der 1990er JahreSDRAM löste Zeitprobleme, die im früheren Speicher gefunden wurden, indem alle internen Aktionen wie Zeilenaktivierung und Datenübertragung mit der externen Uhr synchronisiert wurden.
Es unterstützt auch Bankwechsel und ermöglicht es, mehrere Vorgänge parallel auszuführen, was die Effizienz in Multitasking -Systemen steigert.Trotz dieser Vorteile verwendet SDRAM dieselben grundlegenden Komponenten wie herkömmlicher DRAM, wodurch es für eine Vielzahl von Geräten einfach und kostengünstig bleibt.

Abbildung 2. Doppeldatenrate (DDR)
Doppeldatenrate (DDR) Der Speicher wurde entwickelt, um Daten schneller und effizienter zu verschieben als frühere Speichertypen.Es ist nützlich in modernen Desktops, Laptops und Servern, wo es große Datenmengen zwischen dem Systemspeicher und dem Prozessor mit minimaler Verzögerung überträgt.
DDR ist offiziell als bekannt als Doppelte Datenrate Synchronous Dynamic Random Access Memory (DDR SDRAM).Wie SDRAM arbeitet es synchron mit der Systemuhr, sendet jedoch mit einem Hauptunterschied Daten sowohl an den steigenden als auch an fallenden Kanten des Taktsignals.In einem einzelnen Zyklus wird zwei Datenübertragungen statt eines von einem abgeschlossen, wodurch die Bandbreite effektiv verdoppelt wird, ohne die Taktgeschwindigkeit zu ändern.
Das Dualkante Durch die Übertragung können mehr Daten mit jeder Uhr Tick bewegt werden, was den Durchsatz verbessert, ohne die Stromanforderungen zu erhöhen.Infolgedessen erzielt DDR eine höhere Leistung und die Effizienz.Es ist nicht die Geschwindigkeit der Uhr, die DDR definiert, sondern die Fähigkeit, den Taktzyklus effektiver zu verwenden.
DDR fungiert als Brücke zwischen der CPU und dem Speichercontroller.In früheren Plattformen war dieser Controller oft Teil der North Bridge des Motherboards.Wenn Daten angefordert werden, empfängt DDR den Befehl und überträgt ihn über den Bus.Obwohl DDR 200 MHzDer Doppelkantenmechanismus bedeutet, dass die effektive Datenrate näher zu 400 mt/s (Mega -Transfers pro Sekunde).
Was DDR weit verbreitet macht, ist nicht nur Geschwindigkeit.Es schafft auch ein gutes Gleichgewicht zwischen Leistung, Kosten und Stromverbrauch.Dies bedeutet, weniger Strom zu verwenden, eine schnellere Leistung zu erzielen und die Hardwarekosten niedrig zu halten.
Da die Workloads komplexer geworden sind und die Speicheranforderungen zugenommen haben, hat sich DDR entwickelt.Jede neue Generation DDR2, DDR3, DDR4 und darüber hinaus hat Taktgeschwindigkeiten, erhöhte Kapazität und verringerte Betriebsspannung erhöht.Diese Verbesserungen ermöglichen es modernen Systemen, größere Datenlasten zu bewältigen und gleichzeitig den Stromverbrauch unter Kontrolle zu halten.
Die Entwicklung von DDR stellt sicher, dass der Speicher mit schnelleren Prozessoren, anspruchsvolleren Software und größeren Datensätzen Schritt halten kann.Es dient weiterhin als Speicher Rückgrat für alles, von Heimcomputern bis hin zu Enterprise -Servern.

Abbildung 3. Dynamischer Zufallszugriffsspeicher (DRAM)
Dynamischer Zufallszugriffsspeicher (DRAM) ist eine Art von flüchtigem Speicher, der in nahezu jedem modernen Computer verwendet wird, von Desktops und Laptops bis hin zu eingebetteten Geräten.Die Popularität ergibt sich aus einem Design, das eine hohe Datendichte bei relativ niedrigen Kosten ermöglicht, damit es als Hauptsystemspeicher auf einer Vielzahl von Plattformen ideal ist.
Dram wurde von erfunden von Robert Dennard im Jahr 1968 und kommerzialisiert in der 1970er Jahre von Intel®.Die Architektur basiert auf einer sehr kompakten Speichermethode: Jedes Bit der Daten wird von einer einzigen gehalten Capacitor-Transistor-Paar.Der Kondensator speichert elektrische Ladung, um a zu repräsentieren 1 und hält keine Gebühr für a 0, während der Transistor als Tor fungiert, das den Zugriff auf das Bit steuert.
Aus Sicht des Systemdesigns bietet DRAM einen zufälligen Zugriff, sodass jeder Datenort direkt erreicht werden kann, ohne einen anderen Speicher zu scannen.Wenn die CPU eine bestimmte Adresse anfordert, antwortet der DRAM schnell, unabhängig davon, wo sich diese Daten auf dem Chip befinden.Dieses Verhalten gewährleistet ein konsequentes Timing, was für die Leistung in Multitasking -Systemen ernst ist.
Was Dram noch praktischer macht, ist die einfache Zellstruktur, die mehr Speicher in weniger Platz im Vergleich zu anderen Typen wie SRAM enthält.Diese Effizienz führt zu niedrigeren Kosten pro Bit und ermöglicht große Speicherkapazitäten, ohne massive Silizium -Immobilien zu erfordern.
Dram hat sich als Reaktion auf wachsende Systemanforderungen weiterentwickelt. Synchrones Dram (SDRAM) Taktbasierte Steuerung für ein besseres Timing hinzugefügt. Doppeldatenrate (DDR) Der Speicher folgte und lieferte eine viel schnellere Datenübertragung mit beiden Kanten des Taktsignals.Diese neueren Typen behalten die Kernstruktur von DRAM bei, erhöhen jedoch die Bandbreite und die Reaktionsfähigkeit, um moderne Prozessorgeschwindigkeiten zu entsprechen.
Die heutigen Systeme stützen sich stark auf Dram mit hoher Kapazität, um alles von Browser-Registerkarten und Videobearbeitung bis hin zu KI-Workloads und Echtzeitverarbeitung zu verarbeiten.DDR4 ist für die meisten Anwendungen zum Standard geworden, während DDR5 durch die Unterstützung von Intel und AMD CPUs unterstützt wird, bietet noch schnellere Geschwindigkeiten und eine bessere Leistungseffizienz und markiert den nächsten Schritt in der Speicherentwicklung.
Early Dram benutzte a 3-transistor (3t) Zelle, um ein Stück Daten zu speichern.Dieses Design umfasste zwei Zugangstransistoren und einen Speichertransistor.Die Zugangstransistoren haben dazu beigetragen, wie Signale den Speichertransistor erreicht haben, wodurch entweder eine Ladung enthalten sein würde (für eine 1) oder keine Gebühr halten (für eine 0).
Diese Transistoren wurden in einem Netzwerk angeordnet.Wortzeilen dauerten seitwärts, um bestimmte Zeilen auszuwählen, und Bitlinien lief vertikal, um Daten ein- und auszuschieben.Wenn der Speichercontroller Daten lesen oder schreiben wollte, wählte er eine bestimmte Zelle aus, indem eine Zeile und Spalte durch diese Zeilen ausgewählt wurde.
Während eines Schreibens schickte das System Spannung an einen Transistor (M1 genannt), damit Strom den Speichertransistor erreichen kann (M3) und laden Sie es auf.Sobald die Daten gespeichert waren, wurde die Kontrolllinie gesenkt.Im Laufe der Zeit lief die Ladung langsam weg.Dieser allmähliche Ladungsverlust ist der Grund, warum DRAM als dynamisch bezeichnet wird, dass sie die Daten regelmäßig aktualisieren muss, um sie zu schützen.

Abbildung 4. 3-Transistor-Dram (3T)
Obwohl dieses 3T -Design heute selten verwendet wird, hat es dazu beigetragen, kompaktere Gedächtniszellen zu formen.Es ist immer noch nützlich, um zu verstehen, wie DRAM Daten mithilfe von elektrischer Ladung und präzisem Timing verwaltet.
Moderne Dram verwendet ein kompakteren Design namens the 1-Transistor 1-Halacitor (1T1C) Zelle, die jetzt der Standard ist.Es nimmt weniger Platz ein, ist billiger zu produzieren und funktioniert gut in großen Speicherchips.
Ein kleiner Transistor ist mit einem winzigen Kondensator verbunden, der das Bit speichert.Das Gate des Transistors stellt eine Verbindung zur Wortzeile her und die Quelle wird mit der Bitlinie verbunden.Während eines Schreibens wird der Transistor aktiviert, damit der Strom den Kondensator aufladen kann.Die Ladungsstufe sagt dem System, ob das Bit a ist 1 oder a 0.
Das Lesen von Daten aus dieser Art von Zellen ist unterschiedlich.Es verwendet eine zerstörerische Lektüre, was bedeutet, dass das Lesen auch die Anklage löscht.Der Kondensator teilt kurz seine gespeicherte Gebühr mit der Bit -Linie, um seinen Wert zu zeigen, aber dies beseitigt die Gebühr.Daher muss das System die Daten nach jeder Lektüre sofort aktualisieren, um zu vermeiden, dass sie es verlieren.
Selbst wenn der Kondensator nicht verwendet wird, verliert der Kondensator im Laufe der Zeit langsam die Ladung.Aus diesem Grund muss Dram häufig erfrischt werden, normalerweise alle paar Millisekunden, um sicherzustellen, dass die Daten nicht verblassen.Der Speichercontroller behandelt diese Aktualisierungen automatisch im Hintergrund.
Der 1t1c Das Design ist einfach und platzsparend, was bedeutet, dass mehr Speicher auf einen einzelnen Chip passen kann.Dies hält die Kosten niedrig, während die Speichergrößen wachsen können.
Dieses Design funktioniert gut über viele Geräte, von Smartphones bis zu großen Servern, auf denen Geschwindigkeit, Größe und Stromversorgung alle Materie verwenden.Da es ein gutes Gleichgewicht zwischen Leistung, Effizienz und Zuverlässigkeit bietet, bleibt die 1T1C -DRAM -Zelle der Kern der heutigen Speichertechnologie.
DRAM (Dynamischer Zufallszugriffsspeicher), besteht aus winzigen Teilen, die als Gedächtniszellen bezeichnet werden.Diese Zellen sind in Zeilen und Säulen angeordnet, ähnlich wie ein großes Netz.Dram muss viele Jobs gleichzeitig erledigen - wie das Lesen von Daten, das Schreiben neuer Daten und das Aktualisieren dessen, was bereits gespeichert wurde -, so dass es organisiert und schnell sein muss.
Um Platz zu sparen und zu viele Drähte zu vermeiden, sieht Dram die gleichen Verbindungsleitungen wieder aus, um sowohl Zeilen als auch Spalten zu wählen.Dies nennt man "Multiplexed Adressierung".Es bedeutet, dass anstatt für jede Zeile und jede Spalte einen separaten Kabel zu haben, die gleichen Drähte zweimal verwendet werden - einmal für die Zeile, einmal für die Spalte.
Zwei Signale helfen dabei: einer namens Ras (Zeilenadresse -Strobe) und der andere CAS (Spaltenadressen -Strobe).Wenn Ras niedrig geht, sperrt der Speicher in der Zeilenadresse.Wenn CAS niedrig geht, tut es für die Spalte dasselbe.Diese beiden Schritte helfen dem Gedächtnis, genau herauszufinden, welche Zelle Sie erreichen möchten.
Im Gedächtnis halten winzige Kondensatoren elektrische Ladungen.Diese Gebühren repräsentieren Daten - entweder eine 1 oder eine 0. Die Ladung ist jedoch sehr klein und schwer direkt zu lesen.In der Speicher wird also zusätzliche Teile wie Sinnverstärker verwendet, um zu helfen. Sense -Verstärker funktionieren wie winzige Helfer.Wenn eine Reihe ausgewählt wird, lesen sie die schwachen Signale der Kondensatoren und steigern sie, damit sie leicht zu verstehen sind.Sie halten die Daten auch für kurze Zeit sicher, da das Lesen einer Speicherzelle ihre Daten tatsächlich löscht.Aus diesem Grund senden die Sinnesverstärker die Daten nach dem Lesen schnell an die Zelle zurück.
Dieser Prozess braucht jedoch Zeit.Wenn die Zeile, die Sie benötigen, noch nicht aktiv ist, muss der Speicher zuerst aktiviert werden.Das fügt ein bisschen Verzögerung hinzu.Diese Verzögerung wird als CAS -Latenz bezeichnet - es ist die Zeit, die es nimmt, nach den Daten zu den Daten zu erhalten.
Wenn Ras verwendet wird, um eine Zeile zu aktivieren, lesen die Sinnesverstärker die gesamte Zeile gleichzeitig.Dieser Schritt dauert etwas länger, da die Signale so schwach sind und sorgfältig lesen müssen.Sobald die Zeile aktiv ist, können Sie schnell alle Daten aus dieser Zeile mit CAS abrufen.
Aus diesem Grund dauert der Zugriff auf eine Zeile mit RAs normalerweise länger als die Verwendung von CAS, um Daten aus einer bereits aktiven Zeile zu erhalten.Diese kleinen Verzögerungen beeinflussen, wie schnell Dram funktionieren kann.Asynchrones Dram, das nicht einem festen Zeitplan folgt, läuft normalerweise mit einer Geschwindigkeit von bis zu 66 MHz.
| Besonderheit | Dram | Sdram |
| Erfinder | Dr. Robert Dennard, IBM, 1967 | Entwicklung aus Dram, 1990er Jahre |
| Zelltyp | Einzeltransistor und Kondensator | Gleich wie Dram |
| Speichermethode | Speichert Daten in einem Kondensator, erfordert regelmäßige Aktualisierung | Gleich wie Dram |
| Synchronisation | Asynchron - arbeitet unabhängig von der Systemuhr | Synchron - richtet sich an die Systemuhr aus |
| Taktabhängigkeit | Nicht an Uhr gebunden, weniger vorhersehbar | Wartet auf Taktsignal, genaueres Timing |
| Geschwindigkeit | Aufgrund mangelnder Synchronisation langsamer | Schneller mit Pipelining und Synchronisation |
| Anweisungsbehandlung | Verarbeitet jeweils eine Anweisung | Verwendet Pipelining für mehrere Anweisungen |
| Durchsatz | Niedrigerer Durchsatz | Höher aufgrund des parallelen Bankzugangs |
| Stromnutzung | Niedriger bei der Grundnutzung | Etwas höher aufgrund der Zeitkontrolle |
| Komplexität | Einfacheres Design | Komplexer, erfordert die Zeitlogik |
| Anwendungsfälle | Verwendet in älteren oder niedrigen Systemen | Häufig in PCs, Laptops und Servern |
| Popularität | Heute weniger beliebt | Stärker verwendet |
| Besonderheit | Sdram | DDR |
| Stromspannung | 3,3 Volt | 2,5 Volt (Standard), 1,8 Volt (niedrige Spannung) |
| Geschwindigkeit | 66 MHz, 100 MHz, 133 MHz | 200 MHz, 266 MHz, 333 MHz, 400 MHz |
| Module | 168-Pin DIMM | 184-polige DIMM, 200-polige Sodimm, 172-polige Mikrodimm |
| Taktsignal | Verwendet nur die steigende Kante für die Datenübertragung | Übertragen Sie Daten sowohl zu steigenden als auch an fallenden Kanten |
| Übertragungsrate | Langsamer;arbeitet bei niedrigeren Frequenzen | Schneller;verdoppelt die Datenrate effektiv |
| Physische Spezifikationen | 168 Stifte, zwei Kerben | 184 Stifte, einzelne Kerbe |
| Taktraten | 133, 166 und 200 MHz | 266, 333 und 400 MHz |
| Bandbreite | PC-100, PC-133 | PC-2100, PC-2700, PC-3200 |
| Generationen | 1993 veröffentlicht | Im Jahr 2000 veröffentlicht;gefolgt von DDR2, DDR3, DDR4, DDR5 |
| Taktfrequenz | Muss mit der Kompatibilität der Motherboard übereinstimmen | Muss mit dem Systembus synchronisieren |
| Veröffentlichungsjahr | 1993 | 2000 |
| Datenblattstrobes | Zwei Kerben am Stecker | Einzelgeplapper |
| Erfolgreich durch | DDR (DDR1) | DDR2 |
| Besonderheit | DDR | DDR2 | DDR3 | DDR4 |
| Interne Taktrate | 133–200 MHz | 133–200 MHz | 133–200 MHz | 133–200 MHz |
| BUS -Taktrate | 133–200 MHz | 266–400 MHz | 533–800 MHz | 1066–1600 MHz |
| Vorabklemmegröße | 2n | 4n | 8n | 8n |
| Datenrate | 266–400 mt/s | 533–800 mt/s | 1066–1600 mt/s | 2133–3200 mt/s |
| Übertragungsrate | 2,1–3,2 GB/s | 4,2–6,4 GB/s | 8,5–14.9 GB/s | 17–21,3 GB/s |
| Betriebsspannung | 2,5 / 2,6 V | 1,8 v | 1,35 / 1,5 V. | 1,2 V |
| Leistung | Grundlegende Speicheroperationen | Verbesserte Bandbreite und Effizienz | Hochleistungs-Multitasking | Höhere Geschwindigkeit, niedrigere Stromnutzung |
| Stromeffizienz | Niedrig | Mäßig | Hoch | Sehr hoch |
| Latenz | Latenz mit niedriger Zyklus | Höher als DDR | Ausgeglichene Latenz/Geschwindigkeit | Verbessertes Zugangszeitpunkt |
| Anwendungsfall | Legacy -Systeme | Mitte der 2000er-PCs, eingebettet | Moderne PCs, Server | Hochleistungssysteme |
| Veröffentlichungsjahr | 2000 | 2003 | 2007 | 2014 |
| Nachfolger | DDR2 | DDR3 | DDR4 | DDR5 |

Abbildung 6. DDR SDRAM -Schnittstelle

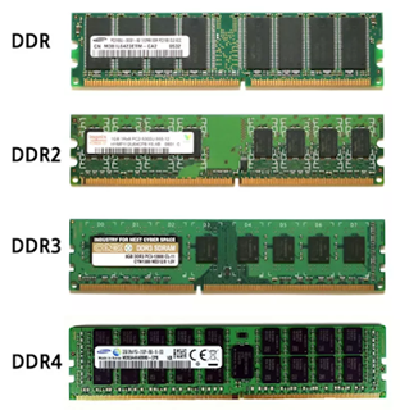

Abbildung 7. DDR2, DDR3, DDR4 -Vergleich
| Besonderheit | Sdram | DDR (Doppeldatenrate SDRAM) | DRAM (Dynamischer RAM) |
| Vollständiger Name | Synchroner dynamischer RAM | Doppelte Datenrate Synchronous Dynamic RAM | Dynamischer Zufallszugriffsspeicher |
| Synchronisation | Mit Systemuhr synchronisiert | Synchronisieren mit Uhr (steigende und fallende Kanten) | Asynchron (nicht Uhrenbasis) |
| Datenübertragungsrate | Einzeldatenrate | Doppeldatenrate | Standardrate |
| Geschwindigkeit | Mäßig | Hoch | Schnell (für frühe Technologie) |
| Latenz | Höher als DDR | Geringere Latenz | Niedrig, aber inkonsistent |
| Bandbreite | Mäßig | Höher | Hoch (für seine Einfachheit) |
| Stromverbrauch | Niedriger als DDR | Höher;verbessert sich gegenüber DDR -Versionen | Mäßig |
| Stromspannung | 3.3 V | 2,5 V bis 1,2 V (DDR bis DDR4) | 5 V oder 3,3 V |
| Speichermodule | 168-Pin DIMM | 184-pin (DDR), 240-Pin (DDR2/3), 288-Pin (DDR4) | Verschiedene Legacy -Typen |
| Vorabklemmegröße | 1n (kein Präfit) | 2n bis 8n (DDR -DDR4) | Keiner |
| Taktabhängigkeit | Wartet auf eine steigende Uhrskante | Verwendet beide Taktkanten | Unabhängig |
| Anwendungsfälle | Legacy PCs, Budget -Desktops | Moderne Systeme und Server | Alte Systeme, eingebettete Apps |
| Kosten | Untere | Moderat bis hoch | Höher (ältere Fertigung) |
| Kompatibilität | Begrenzt (veraltet) | Weithin unterstützt | Sehr begrenzt |
| Skalierbarkeit | Beschränkt | Hoch skalierbar | Nicht skalierbar |
| Release -Periode | Mitte der 1990er Jahre | 2000er Jahre | 1970er - ERL 90er Jahre |
| Automatisch aktualisiert | Ja | Ja | Ja |
| Nachfolger | DDR | DDR2, DDR3, DDR4, DDR5 | Sdram |
Dram, SDRam und DDR haben alle dazu beigetragen, Computer schneller und effizienter zu machen.SDRAM verbesserte das Timing, während DDR die Daten mit weniger Leistung schneller bewegen.Mit zunehmendem Gedächtnis wachsen neuere Versionen wie DDR4 und DDR5 mit modernen Anforderungen.Wenn Sie den Unterschied kennen, können Sie den richtigen Speicher für Ihr Gerät auswählen.
Der volatile Speicher wie Dram verliert alle gespeicherten Daten, wenn der Computer ausgeschaltet ist.Der nichtflüchtige Speicher wie SSDs oder Flash-Laufwerke hält die Daten, auch wenn die Stromversorgung verloren geht.
DRAM speichert Daten mit elektrischen Ladungen in winzigen Kondensatoren, die langsam auslaufen.Um Datenverlust zu vermeiden, muss DRAM die Ladung in jeder Zelle alle paar Millisekunden aktualisieren.
Nein. Jede DDR -Erzeugung (DDR2, DDR3, DDR4, DDR5) hat ein anderes physikalisches Layout- und Spannungsanforderungen.Sie können sie nicht auf demselben Motherboard mischen oder tauschen.
Sie können Ihre Systemspezifikationen über die Einstellungen Ihres Computers oder mit kostenlosen Tools wie CPU-Z überprüfen.Ihr Motherboardmodell und Ihre CPU helfen auch dabei, unterstützte RAM -Typen zu bestimmen.
Mehr RAM hilft, wenn Sie Multitasking oder speicherlastige Anwendungen ausführen.Wenn Sie jedoch zu viel über das hinzufügen, was Ihr System benötigt, wird die Leistung nicht immer gesteigert.
Speicherbandbreite ist, wie viel Daten der RAM pro Sekunde bewegen kann.Eine höhere Bandbreite verbessert die Leistung bei Aufgaben wie Videobearbeitung, Spielen oder Ausführen großer Apps.
Sie können sie mischen, aber Ihr System wird alle RAM mit der Geschwindigkeit des langsamsten Stocks ausführen.Verwenden Sie für die besten Ergebnisse die Größe und Geschwindigkeit in allen Slots.
Die meisten Smartphones und Tablets verwenden den LPDDR-Speicher (Low-Power DDR), der zum Speichern von Batterien ausgelegt ist und gleichzeitig schnelle Datengeschwindigkeiten für mobile Aufgaben anbietet.
