Leitfaden zum Temperaturkoeffizienten des Widerstands in Materialien

In der Elektrotechnik ist das Wissen, wie Materialien auf Temperaturänderungen reagieren, entscheidend für den Aufbau und den Betrieb effizienter Systeme.Dieser Artikel befasst sich mit dem Temperaturkoeffizienten des Widerstands, einem Schlüsselmerkmal, das zeigt, wie sich der elektrische Widerstand eines Materials mit der Temperatur ändert.Wir werden untersuchen, wie sich der Widerstand in Materialien wie Metallen ändert und verschiedene Verwendungszwecke für verschiedene Materialien betrachtet.Dieser Beitrag behandelt sowohl das Konzept als auch die praktischen technischen Herausforderungen und Lösungen.

Katalog

Wie ändert sich der Widerstand mit der Temperatur?

Der Temperaturkoeffizient des Widerstands, oft als α geschrieben, zeigt uns, wie sehr sich der elektrische Widerstand eines Materials ändert, wenn sich seine Temperatur ändert.Es ist eine wichtige Eigenschaft von leitenden Materialien, insbesondere Metallen wie Kupfer, Silber, Aluminium und Gold.

Wenn sich diese Materialien erhitzen, nimmt ihr Widerstand normalerweise zu.Dies geschieht, weil die Atome im Material bei höheren Temperaturen mehr vibrieren.Diese Vibrationen stören die Bewegung von Elektronen - die Partikel, die elektrischen Strom tragen - häufigere Kollisionen.Infolgedessen wird der Stromfluss weniger effizient.

Um diese Änderung zu quantifizieren, können Sie die folgende Formel verwenden:

Jeder Teil dieser Gleichung spielt eine spezifische Rolle:

• R ist der Widerstand bei der neuen Temperatur t (in Grad Celsius).

• R_Ref ist der bekannte Widerstand bei der Referenztemperatur, normalerweise 20 ° C.

• T_Ref ist die Referenztemperatur.

• α ist eine feste Zahl für jedes Material, das zeigt, wie empfindlich sein Widerstand gegenüber Temperaturänderungen ist.

Diese Formel schätzt, wie stark der Widerstand einer Komponente steigt oder sinkt, wenn sich die Temperaturen verändern.Dies ist besonders wichtig, wenn Schaltungen gestaltet und zuverlässig bleiben müssen, selbst wenn sich die umgebende Temperatur ändert.

Indem Sie vorhersagen, wie sich der Widerstand unter verschiedenen thermischen Bedingungen verhält, können Sie bessere Entscheidungen über Materialien, Toleranzen und Entwurfsbeschränkungen treffen und das Risiko von Leistungsproblemen oder Misserfolg verringern.

Wie reagiert der Widerstand auf Wärme?

Unterschiedliche Materialien reagieren auf unterschiedliche Weise, wenn sich ihre Temperatur ändert, insbesondere in Bezug auf den elektrischen Widerstand.Der Temperaturkoeffizient des Widerstands - als α geschrieben - zeigt uns, wie stark der Widerstand eines Materials mit jedem Grad Celsius der Temperaturveränderung steigt.Diese Antwort variiert basierend auf der internen Struktur des Materials, insbesondere unabhängig davon, ob es sich um ein reines Element oder eine gemischte Legierung handelt.

Temperaturkoeffizienten bei 20 ° C

Am Standardreferenzpunkt von 20 ° C hat jedes Material einen spezifischen α -Wert.Hier sind die gemessenen Werte für einige häufig verwendete Leiter:

Material	Element/Legierung	"Alpha" pro ° C.
Nickel	Element	0,005866
Eisen	Element	0,005671
Molybdän	Element	0,004579
Wolfram	Element	0,004403
Aluminium	Element	0,004308
Kupfer	Element	0,004041
Silber	Element	0,003819
Platin	Element	0,003729
Gold	Element	0,003715
Zink	Element	0,003847
Stahl*	Legierung	0,003
Nichrome	Legierung	0,00017
Nichrome v	Legierung	0,00013
Manganin	Legierung	+/- 0,000015
Konstantan	Legierung	-0.000074

• Der hier aufgeführte Stahl enthält ungefähr 99,5% Eisen und 0,5% Kohlenstoff.

Wenn Sie diese Werte genau betrachten, wird ein Muster klar.Reine Metalle - wie Nickel, Eisen und Kupfer - schulen relativ hohe α -Werte.Das bedeutet, dass ihr Widerstand mit zunehmender Temperatur merklich steigt.Dieses Merkmal ist besonders wichtig in Geräten, bei denen selbst kleine Verschiebungen des Widerstands die Leistung oder Messgenauigkeit beeinflussen können.

Im Gegensatz dazu haben technische Legierungen wie Manganin oder Konstantan sehr niedrige oder sogar leicht negative α -Werte.Diese Materialien ändern sich kaum mit der Temperatur, wodurch sie in Präzisionsanwendungen ideal sind - wie Widerstände, die in empfindlichen Messgeräten verwendet werden - wo der Widerstand auch dann stabil bleiben muss, wenn die Umwelt nicht.

Die Temperatur beeinflusst die Schaltungsleistung

Schauen wir uns ein einfaches Beispiel an, um zu verstehen, wie die Temperatur den Widerstand in einem Arbeitskreis beeinflusst.

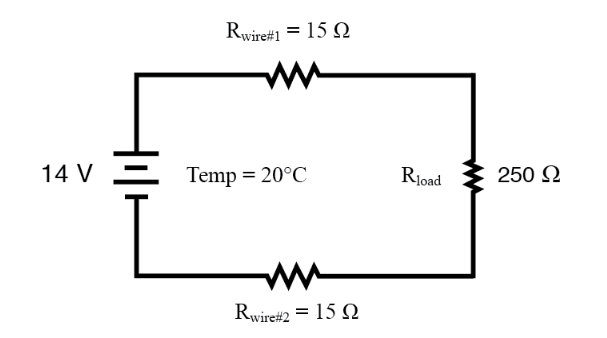

Abbildung 2. Wie die Temperatur die Schaltungsleistung beeinflusst

Stellen Sie sich eine Schaltung vor, die von einer 14-Volt-Versorgung betrieben wird.Es wird über zwei Kupferdrähte mit jeweils einen Widerstand von 15 Ohm an einen 250-Ohm-Lastwiderstand angeschlossen.Dieses Setup ist in vielen Anwendungen mit geringer Leistung typisch.Bei Raumtemperatur (20 ° C) kann der Gesamtwiderstand in der Schaltung gefunden werden, indem alle Widerstände zusammengefügt werden:

• 15 Ω (erster Kabel)

• 250 Ω (Lastwiderstand)

• 15 Ω (zweiter Draht)

Das ergibt einen Gesamtwiderstand von 280 Ohm.Unter Verwendung des Ohmschen Gesetzes, bei dem der Strom gleich Spannung geteilt durch Widerstand ist, ist der Strom, der durch die Schaltung fließt,:

Bei 20 ° C trägt die Schaltung also 50 Milliamps Strom.So fällt die Spannung durch jeden Teil ab:

	Draht	Draht	Laden	Gesamt
E	0,75	0,75	12.5	14	Volt
ICH	50 m	50 m	50 m	50 m	Verstärker
R	15	15	250	280	Ohm

Lassen Sie uns nun sehen, was passiert, wenn die Temperatur steigt.

Der Widerstand von Kupfer nimmt mit der Temperatur zu.Dieser Effekt ist vorhersehbar und Sie können einen Temperaturkoeffizienten (α) verwenden, um die Änderung zu berechnen.Bei Kupfer beträgt α ca. 0,004041 pro ° C.Wenn die Temperatur auf 40 ° C steigt, ist dies ein 20-Grad-Anstieg.Wir können jetzt den Widerstand jedes Drahtes neu berechnen:

R_neu = 15 Ω × [1+0,004041 × (40-20)] = 15,12 Ω

So wächst der Widerstand jedes Drahtes leicht.Der neue Gesamtwiderstand lautet:

R_gesamt = 15,12 Ω + 250 Ω + 15,12 Ω = 280,24 Ω

Es ist nur ein kleiner Anstieg, aber es wirkt sich auf den Strom aus.Wieder mit Ohms Gesetz: wieder:

Dies mag ein kleiner Unterschied erscheint-nur ein Zehntel einer Milliamp-, aber in der Präzisionselektronik können selbst kleine Verschiebungen Probleme verursachen.Beispielsweise kann diese Art der Variation in sensiblen Messinstrumenten oder regulierten Stromversorgungssystemen Leistung oder Kalibrierung auslösen.

Wenn Sie verstehen, wie sich die Temperatur auf den Widerstand auswirkt, können Sie bessere Designentscheidungen treffen.Durch die Berücksichtigung von Umgebungsänderungen können sie Materialien und Konfigurationen auswählen, die eine stabile, zuverlässige Leistung gewährleisten - auch wenn die Betriebsbedingungen nicht konstant sind.

Kupferdrähte erhitzen bis zu 35 ° C

Nehmen wir den gleichen Schaltungsaufbau wie zuvor ein-zwei Kupferdrähte und einen 250-Ohm-Lastwiderstand, der an eine 14-Volt-Stromversorgung angeschlossen ist-und erhöhen Sie nun die Temperatur auf 35 ° C.Da der Widerstand von Kupfer mit der Temperatur zunimmt, wirkt sich diese Änderung aus, wie sich die Schaltung verhält.

Um zu berechnen, wie stark der Widerstand jedes Drahtes zunimmt, verwenden wir den Temperaturkoeffizienten des Kupfers, der 0,004041 pro Grad Celsius beträgt.Ab 20 ° C gibt uns ein 15-Grad-Anstieg:

R = 15 Ω × [1+0,004041 × (35-20)] = 15,909 Ω

So hat jeder Kupferdraht jetzt einen Widerstand von 15,909 Ohm.Das Hinzufügen dieser zu der festen 250-Ohm-Last ergibt einen neuen Gesamtkreiswiderstand von:

R_gesamt = 15,909 Ω + 250 Ω + 15,909 Ω = 281,818 Ω

Mit dem neuen Widerstandswert können wir den Strom im Schaltkreis nach dem Ohm -Gesetz finden:

Das bedeutet, dass der Strom leicht gesunken ist - von 50 Milliamps bei 20 ° C auf knapp 49,7 Milliamps bei 35 ° C.So wird die Spannung jetzt über die Komponenten unterteilt:

	Draht	Draht	Laden	Gesamt
E	0,79	0,79	12.42	14	Volt
ICH	49,677 m	49,677 m	49,677 m	49,677 m	Verstärker
R	15.909	15.909	250	281.82	Ohm

Obwohl der Spannungsabfall in jedem Draht nur um einen Bruchteil eines Volts anstieg, subtrahiert diese Reduktion direkt von der zur Last verfügbaren Spannung.Anstatt die vollen 12,5 Volt zu erhalten, die es bei 20 ° C erhalten hat, erhält die Last jetzt nur 12,42 Volt.

Diese Art von Veränderung mag klein erscheinen, aber in Hochspannungssystemen, Präzisionsschaltungen oder Übertragung von Fernstöcken können selbst kleine Verschiebungen der Spannung oder des Stroms zu Leistungsproblemen oder Ineffizienzen führen.Wenn ein System ohne Berücksichtigung dieser temperaturbedingten Widerstandsänderungen ausgelegt ist, kann es beim Betrieb unter tatsächlichen Bedingungen aus der Spezifikation ausgehen.

Wie beeinflusst die Temperatur den elektrischen Widerstand?

Die Art und Weise, wie sich der elektrische Widerstand eines Materials mit Temperatur ändert, kann unter Verwendung einer einfachen Formel vorhergesagt werden:

R_T = R₀ × [1+α (t - t₀)]

Folgendes bedeutet das in praktischen Worten:

• R₀ ist der Widerstand des Materials bei einer Referenztemperatur, die normalerweise 0 ° C beträgt.

• R_T ist der Widerstand nach der Temperatur zu T.

• α ist eine Zahl, die Ihnen zeigt, wie stark der Widerstand des Materials für jeden Temperaturanstieg zunimmt.Dieser Wert ist für jedes Material anders.

Um es einfach auszudrücken: Wenn Sie mit einem bekannten Widerstand beginnen und dann das Material erhitzen oder abkühlen, hilft Ihnen diese Formel, zu berechnen, wie der neue Widerstand sein wird.

Drei Hauptzinge beeinflussen, wie stark sich der Widerstand ändert:

• Der Startwiderstand bei der Referenztemperatur.Dies ist Ihre Grundlinie und alles andere baut von hier aus.

• Wie viel ändert sich die Temperatur.Ein größerer Unterschied zur Starttemperatur führt zu einer größeren Verschiebung des Widerstands.

• Das Material selbst.Einige Materialien reagieren stark auf Temperaturänderungen, andere reagieren kaum.Hier kommt der Wert von α ins Spiel - es erfasst, wie empfindlich ein Material für die Temperatur ist.

Was passiert also im Material, wenn es sich erwärmt?

In Metallen verleiht die Erhöhung der Temperatur Elektronen mehr Energie und bewegt sich schneller.Aber schnellere Bewegung ist nicht immer besser.Diese energiereichen Elektronen kollidieren häufiger mit den Atomen im Material.Jede Kollision erschwert es, dass der Strom reibungslos fließt, was den Widerstand des Materials erhöht.

Wichtig ist, dass sich die Anzahl der verfügbaren Elektronen, die zum Tragen von Strom verfügbar sind, nicht mit der Temperatur ändert.Was sich verändert, ist, wie chaotisch ihre Bewegung wird.Mehr Kollisionen bedeuten mehr Unterbrechungen - und mehr Widerstand.

Temperaturkoeffizient von Widerstandstypen

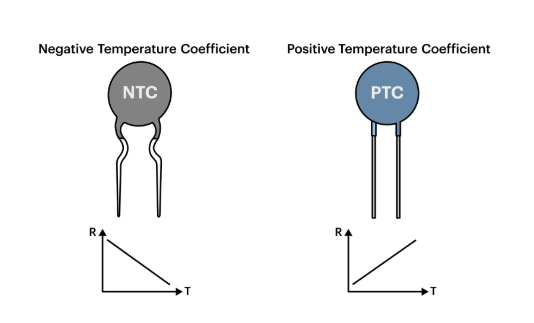

Abbildung 3. PTC und NTC

Wenn es darum geht, wie Materialien auf Temperaturänderungen reagieren, beschreiben zwei unterschiedliche Verhaltensweisen ihren elektrischen Widerstand: positiv und negativ Temperaturkoeffizienten.Jeder Typ ist nützlich, um die Funktionsweise von Komponenten in tatsächlichen Umgebungen zu funktionieren.

Positiver Temperaturkoeffizient (PTC)

In Materialien mit einem positiven Temperaturkoeffizienten, Widerstand nimmt zu als Temperatur steigt.Dieses Verhalten tritt am häufigsten in Metallen wie Kupfer, Aluminium und Silber auf.

Wenn das Material heißer wird, beginnen die Atome im Inneren intensiver zu vibrieren.Diese Vibrationen stören die Bewegung von Elektronen - die Träger des elektrischen Stroms - durch Erhöhung der Kollisionsgefahr zwischen Elektronen und Atomen.Diese zusätzliche Störung erschwert es, dass der Strom reibungslos fließt, was wiederum den Widerstand des Materials erhöht.Das PTC -Verhalten ist in vielen Metallen vorhersehbar und linear, sodass sie für die Verwendung in Standardleiter zuverlässig sind, bei denen Temperaturänderungen während des Designs berücksichtigt werden müssen.

Negativer Temperaturkoeffizient (NTC)

Materialien mit einem negativen Temperaturkoeffizienten verhalten sich gegensätzlich - ihres Widerstand nimmt ab Mit zunehmender Temperatur.Dies ist typischerweise in Halbleitern wie Silizium-, Germanium- und Kohlenstoffbasismaterialien zu sehen.

Bei Halbleitern hängt der elektrische Strom nicht nur vom Elektronenfluss ab, sondern auch von der Möglichkeit, wie viele Elektronen zur Verfügung stehen.Bei niedrigen Temperaturen können relativ wenige Elektronen einen Strom tragen.Wenn die Temperatur steigt, wird mehr thermische Energie verfügbar, die zusätzliche Elektronen (und in einigen Fällen "Löcher, die ebenfalls Ladung tragen).Die erhöhte Anzahl von Freiladungsträgern führt zu einem geringeren Widerstand und einer verbesserten Leitfähigkeit.Diese einzigartige Reaktion macht NTC -Materialien ideal für Anwendungen, bei denen die Temperaturempfindlichkeit wertvoll ist - wie Temperatursensoren oder Komponenten zur Regulierung des Stromflusses.

Wichtige Berücksichtigung des Temperaturkoeffizienten des Widerstands

Der Temperaturkoeffizient des Widerstands (TCR) ist ein schwerwiegendes Konzept für das Design des elektrischen und elektronischen Systems.Es zeigt uns, wie sich der Widerstand eines Materials im Laufe der Temperatur ändert, und diese Informationen sind nützlich für die Zuverlässigkeit von Systemen, die zuverlässig funktionieren.

Wie wirkt sich dies auf die Komponentenleistung aus?

Wenn sich die Komponenten während des normalen Betriebs erhitzen oder abkühlen, kann sich ihr Widerstand verschieben - manchmal nur geringfügig, manchmal erheblich.Der TCR hilft Ihnen, vorherzusagen, wie sich diese Änderungen auf die Leistung einer Schaltung auswirken.Ohne dieses Verhalten kann ein Gerät instabil werden, die Genauigkeit verlieren oder sogar unter unterschiedlichen thermischen Bedingungen versagen.

Verwendung von Materialien für positive Temperaturkoeffizienten (PTC)

PTC -Materialien erhöhen den Widerstand beim Aufwärmen.Diese Eigenschaft ist besonders nützlich für Komponenten, die die Strom- oder Selbstregulierungstemperatur begrenzen müssen.Beispielsweise werden einige Präzisionswiderstände mit PTC -Materialien hergestellt, um einen konsistenten Widerstand bei thermischer Belastung aufrechtzuerhalten.In ähnlicher Weise verwenden selbstregulierende Heizelemente diesen Effekt, um eine Überhitzung zu verhindern-die Resistenz nimmt natürlich mit der Temperatur zu, was wiederum den Strom verlangsamt und die weitere Erwärmung steuert.

Verwendungsmaterial für negative Temperaturkoeffizienten (NTC) Materialien

NTC -Materialien funktionieren im anderen Weg - ihr Widerstand sinkt, wenn die Temperatur steigt.Dies macht sie perfekt für Temperatursensoren, bei denen selbst eine leichte Erhöhung der Wärme schnell erkannt und gemessen werden muss.Sie sind auch nützlich für Startkreise, wie beispielsweise in Netzteilen, bei denen ein niedrigerer Widerstand bei kühleren Starttemperaturen ein glattes Stromanfall ermöglicht.Wenn sich das Gerät erwärmt, nimmt der Widerstand zu und schützt die Komponenten vor übermäßigem Strom.

Standardisierte Temperatur für genaue Messung

Um Resistenzmessungen über verschiedene Bedingungen hinweg einheitlich zu machen, können Sie eine Standardreferenztemperatur verwenden - am häufigsten 20 ° C.Diese Grundlinie stellt sicher, dass Materialien und Komponenten ziemlich verglichen werden können und dass die Leistung während des Designs und der Prüfung zuverlässig vorhergesagt werden kann.

Verständnis der Materialien für positive Temperaturkoeffizienten (PTC)

PTC -Materialien sind besonders nützlich für Systeme, die automatisch auf Temperaturänderungen reagieren müssen.Ihr Hauptmerkmal ist, dass der Widerstand zunimmt, wenn das Material heißer wird, was sie für Anwendungen mit Sicherheit, Heizsteuerung und Schaltungsschutz hervorragend macht.Hier sind zwei gemeinsame Verwendungszwecke, bei denen ihr einzigartiges Verhalten funktioniert.

Selbstregulierende Heizsysteme

PTC -Thermistoren - häufig aus speziell konstruierten Keramikverbindungen - werden in Heizungen verwendet, die eine stabile Temperatur aufrechterhalten müssen, ohne sich auf komplexe externe Kontrollen zu verlassen.So arbeiten sie in einem Heizungsaufbau.

Bei niedrigen Temperaturen ermöglicht der PTC -Thermistor mehr Strom, was Wärme erzeugt.Wenn sich das System erwärmt, klettert der Widerstand der Thermistoren scharf.Dieser steigende Widerstand begrenzt den Strom, der den Heizprozess verlangsamt und verhindert, dass das System zu heiß wird.Wenn die Temperatur wieder sinkt, fällt der Widerstand wieder nach unten, sodass mehr Strom fließen und erhitzen können.Dieser Zyklus erzeugt einen selbstregulierenden Effekt, der besonders bei Geräten wie erhitztem Kleidungsstück, Wärmer des Autositzes und industriellen Heizkissen wertvoll ist.In diesen Systemen ist die Aufrechterhaltung einer sicheren und konsistenten Temperatur nützlich - nicht nur zum Komfort, sondern auch um Überhitzung oder Schäden zu vermeiden.

Motorstartschaltungen

Elektromotoren benötigen beim ersten Start oft einen hohen Strom.PTC -Thermistoren werden häufig in Motorstartschaltungen verwendet, um diese anfängliche Nachfrage zu verwalten.Wenn der Motor zum ersten Mal eingeschaltet wird, ist der Thermistor kühl und hat einen niedrigen Widerstand, sodass ein großer Strom die Startwicklung des Motors erreichen kann.Wenn der Motor die Geschwindigkeit erhöht, beginnt sich der Thermistor zu erwärmen.Der Widerstand steigt, was den Strom automatisch auf die Startwicklung reduziert.Dies löst den Startschub effektiv aus, ohne mechanische Schalter oder separate Zeitschaltungen zu benötigen.

Abschluss

In diesem Artikel haben wir untersucht, wie Temperatur und elektrischer Widerstand angeschlossen sind, wodurch sich die Visionen darüber auswirken, wie sich dies auf das Design und die Funktion elektronischer Teile auswirkt.Von grundlegenden Änderungen des Metallwiderstands bis hin zu spezifischen Verwendungen von PTC- und NTC -Materialien ist das Verständnis des Temperaturkoeffizienten des Widerstands für Sie dynamisch.Es trifft bessere Auswahlmöglichkeiten für Materialien, Schaltungsdesign und Gesamtsystemzuverlässigkeit und sorgt dafür, dass Geräte unter verschiedenen Temperaturen gut funktionieren.Dieses Wissen macht nicht nur elektronische Systeme zuverlässiger, sondern öffnet auch Türen für Innovationen in temperaturempfindlichen Bereichen.

Häufig gestellte Fragen [FAQ]

1. Ist der Temperaturkoeffizient des Widerstands immer positiv?

Nein, der Temperaturkoeffizient des Widerstands (TCR) ist nicht immer positiv.Metalle haben typischerweise einen positiven TCR, was bedeutet, dass ihr Widerstand mit der Temperatur zunimmt.Halbleiter und einige andere Materialien können jedoch einen negativen TCR aufweisen, wobei der Widerstand mit zunehmender Temperatur abnimmt.

2. Warum erhöht die Temperaturwiderstand?

In Metallen nimmt der Widerstand mit der Temperatur zu, da die Atome bei höheren Temperaturen mehr vibrieren, was die Elektronen häufiger streuert.Diese Streuung stört den Elektronenfluss und erhöht dadurch den Widerstand.

3. Was ist der Temperaturkoeffizient des Widerstands direkt proportional?

Der Temperaturkoeffizient des Widerstands ist direkt proportional zum anfänglichen Widerstand des Materials.Ein Material mit höherem Widerstand bei Raumtemperatur zeigt im Allgemeinen eine signifikantere Änderung des Widerstands bei der Temperatur.

4. Warum ist es wichtig, die Werte des Widerstands zu kennen?

Die Kenntnis der Widerstandswerte von Materialien wird zum Entwerfen elektrischer und elektronischer Schaltungen verwendet.Es hilft bei der Auswahl der richtigen Materialien für Komponenten, um sicherzustellen, dass sie unter unterschiedlichen Umgebungsbedingungen effizient und sicher arbeiten.Darüber hinaus hilft es beim Verständnis und zur Behandlung der thermischen Auswirkungen auf die elektrische Leistung.

5. Welcher Substanz hat einen positiven Temperaturkoeffizienten?

Die meisten Metalle wie Kupfer, Aluminium und Eisen haben einen positiven Widerstandskoeffizienten.Dies bedeutet, dass ihr Widerstand mit zunehmender Temperatur zunimmt, was für leitfähige Materialien typisch ist.
