ADC- und DAC-Terminologie: Schlüsselkonzepte und Leistungsparameter

Analog-Digital-Wandler (ADC) und Digital-Analog-Wandler (DAC) fungieren als Brücke zwischen der analogen Welt, in der reale Signale wie Klang, Temperatur und Spannung existieren, und der digitalen Welt, in der Informationen verarbeitet und gespeichert werden. Dieser Artikel erklärt die wichtigsten ADC- und DAC-Terminologien, die in realen Schaltungen verwendet werden. Jeder Begriff spielt eine Rolle dafür, wie ein Wandler mit realen Signalen umgeht, insbesondere in Anwendungen wie Kommunikationssystemen, Audiobearbeitung, Sensoren und Industrietechnik.

Katalog

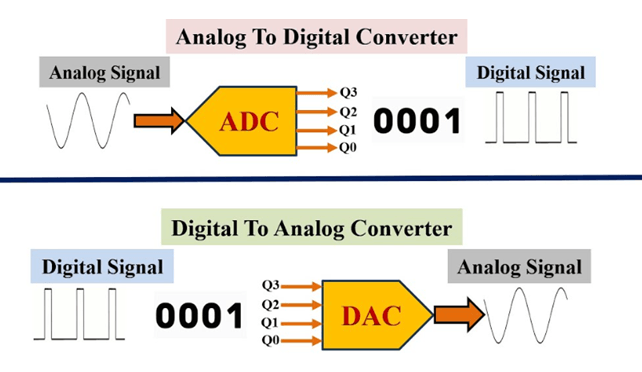

ADC und DAC-Terminologie in realen Schaltungen

Erfassungszeit

Die Erfassungszeit ist der Zeitraum, der erforderlich ist, damit der interne Abtastkondensator des ADC sich auf die Eingangs- spannung auflädt und stabilisiert, nachdem von Modus "Track" auf Modus "Hold" umgeschaltet wurde. Im praktischen Design von ADCs ist dies nicht nur eine Verzögerung – sie bestimmt, ob der abgetastete Wert genau oder verzerrt ist.

Es ist wichtig, denn wenn das Eingangssignal schneller wechselt, als die Erfassungszeit zulässt, wird der Kondensator sich nicht vollständig stabilisieren, was zu Umwandlungsfehlern führt. In Hochgeschwindigkeits-Daten- erfassungssystemen wie Motorsteuerungen oder RF-Abtastungen führt unzureichende Erfassungszeit zu Verzerrungen der Welle und falschen digitalen Darstellungen. Designer müssen die Erfassungszeit mit der Eingangsquellimpedanz und der Abtastrate abgleichen, um die Genauigkeit zu erhalten.

Aliasing

Aliasing ist ein Abtastfehler, der auftritt, wenn ein Signal unterhalb der Nyquist-Rate abgetastet wird. Hochfrequente Komponenten werden in niedrigere Frequenzen "gefaltet", wodurch falsche Signale entstehen, die im Eingang tatsächlich nicht vorhanden waren.

Dies ist in realen Systemen kritisch, da Aliasing nach der Umwandlung nicht korrigiert werden kann. Zum Beispiel erzeugt es in Audiosystemen unerwünschte Töne, während es in Sensorsystemen irreführende Messungen erzeugt. Anti-Aliasing-Filter sind daher erforderlich, bevor der ADC Frequenzen über der Hälfte der Abtastrate zu entfernen.

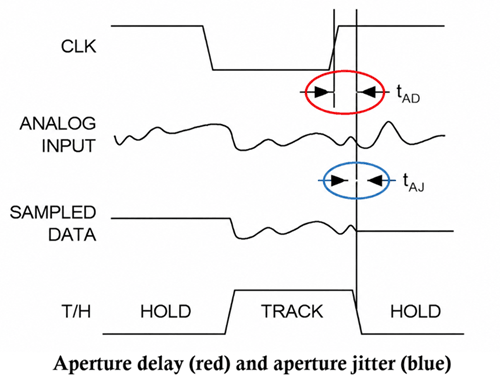

Aperturverzögerung

Die Aperturverzögerung ist der Zeitunterschied zwischen dem Abtasttakt und dem genauen Moment, in dem der ADC das Eingangssignal erfasst.

In realen Schaltungen wird diese Verzögerung wichtig, wenn schnell wechselnde Signale gemessen werden. Selbst kleine Verzögerungen können Phasenfehler zwischen Kanälen in Multi-Channel-Systemen verursachen, was zu ungenauen Timing-Analysen in Anwendungen wie Oszilloskopen oder Kommunikationsempfängern führt.

Apertur-Jitter

Apertur-Jitter bezieht sich auf zufällige Variationen im Abtastzeitpunkt. Im Gegensatz zur festen Verzögerung führt Jitter zu Unsicherheit darüber, wann die Abtastung erfolgt.

Es ist besonders kritisch bei hohen Eingangsfrequenzen, denn Unsicherheit in der Zeit übersetzt sich direkt in Spannungsrauschen. In RF- und Hochgeschwindigkeits-ADCs kann Apertur-Jitter das SNR erheblich verschlechtern und die erreichbare Auflösung begrenzen, selbst wenn der ADC eine hohe Bit-Tiefe aufweist.

Binäre Codierung (Unipolar)

Die binäre Codierung in unipolaren ADCs weist nur positive Eingangsspannungen digitalen Werten zu, typischerweise von 0 bis zur vollen Skala.

Sie wird häufig in Einzelversorgungssystemen wie batteriebetriebenen Sensoren verwendet. Die Einschränkung besteht darin, dass negative Signale nicht direkt dargestellt werden können, was eine Pegelausgleichung oder Vorbeugung erforderlich macht.

Bipolarer Eingang

Ein bipolarer Eingang ermöglicht es den Signalen, über und unter einem Referenzniveau (häufig Masse oder Mittelspannung) zu schwanken. Dies ist in differentiellen Systemen wie Audio-, Instrumentierungsverstärkern und industriellen Sensoren unerlässlich, da es sowohl positive als auch negative Wellenforminformationen ohne Verzerrung oder Abschneidung bewahrt.

Gleichtaktunterdrückung (CMR)

Der Common Mode Rejection beschreibt, wie gut ein differentielles System identische Signale, die an beiden Eingängen auftreten, ignoriert. In realen ADC-Systemen ist ein hoher CMR wichtig, da Rauschen oft gleichmäßig in beide Signalleitungen eindringt (z. B. EMI). Ein hohes CMR-Verhältnis stellt sicher, dass nur das differentielle Signal umgewandelt wird, was die Genauigkeit in lauten industriellen Umgebungen verbessert.

Übersprechen

Übersprechen ist unerwünschte Signalkopplung zwischen benachbarten Kanälen in Mehrkanal-ADC/DAC-Systemen. Es ist von Bedeutung in dichten PCB-Layouts, wo Hochfrequenzsignale benachbarte Kanäle stören können. Dies reduziert die Messgenauigkeit in Systemen wie Mehrsensor-Arrays, Audio-Mixern und Kommunikationsbasisstationen.

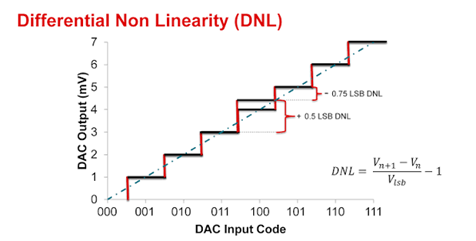

Differentielle Nichtlinearität (DNL)

DNL misst, wie stark jeder ADC-Schritt vom idealen 1 LSB-Inkrement abweicht. In praktischen Begriffen bestimmt es, ob der ADC-Ausgang sanft wechselt oder fehlende Codes aufweist. Hohe DNL verursacht ungleichmäßige Auflösung und kann Verzerrungen in präzisen Messsystemen wie digitalen Instrumenten erzeugen.

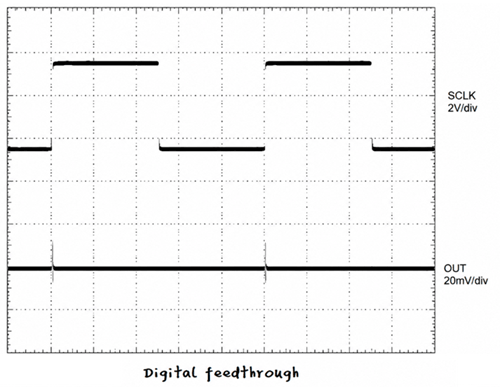

Digitale Durchleitung

Die digitale Durchleitung ist Rauschen, das am DAC-Ausgang aufgrund interner digitaler Schaltungen auftritt. Sie ist wichtig in Mixed-Signal-Systemen, da schnelle digitale Übergänge in den analogen Ausgang koppeln können, was Spitzen erzeugt, die die Signalreinheit reduzieren, insbesondere in Audio- und Wellenformgenerierungssystemen.

Dynamikbereich

Der Dynamikbereich ist das Verhältnis zwischen dem kleinsten erkennbaren Signal und dem größten unverfälschten Signal. Ein höherer Dynamikbereich ermöglicht es einem System, schwache Signale vor dem Hintergrund starker Signale zu messen, was in Radar-, medizinischer Bildgebung und Audioverarbeitung entscheidend ist.

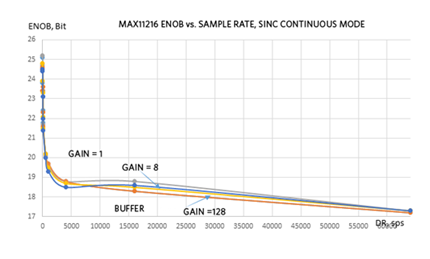

Effektive Anzahl von Bits (ENOB)

ENOB stellt die tatsächlich nutzbare Auflösung eines ADCs dar, nachdem Rauschen und Verzerrung berücksichtigt wurden. Selbst wenn ein ADC mit 12 oder 16 Bit bewertet ist, ist die reale ENOB oft niedriger aufgrund von thermischem Rauschen, Jitter und Nichtlinearität. Dies macht ENOB zu einem praktischeren Leistungsindikator als die nominale Auflösung.

Effektivwert (RMS)

RMS (Root Mean Square) ist der äquivalente Gleichstromwert eines Wechselstromsignals, das seinen Leistungsinhalt repräsentiert. Es wird in ADC/DAC-Systemen verwendet, um die Signalstärke in Leistungselektronik, Audio- und Sensorsystemen zu bewerten.

Voller Leistungsbandbreite

Dies definiert die maximale Eingangsfrequenz, bei der der ADC ein Vollbereichssignal weiterhin ohne signifikante Dämpfung verarbeiten kann. Entscheidend in Hochfrequenz-Anwendungen, da selbst bei hoher Abtastrate die analogen Frontend-Beschränkungen die nutzbare Bandbreite reduzieren können.

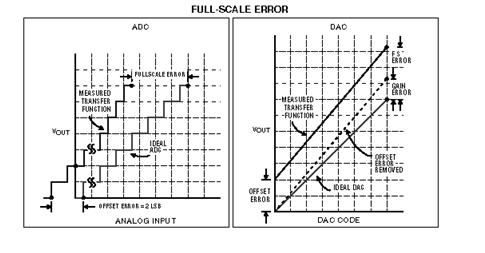

Vollbereichsfehler

Der Vollbereichsfehler ist die Abweichung zwischen dem tatsächlichen Ausgang und dem idealen maximalen Ausgang. Er wirkt sich direkt auf die Kalibriergenauigkeit in Messsystemen aus und muss in präzisen ADC-Anwendungen korrigiert werden.

Vollbereichsverstärkungsfehler

Dies ist der Skalierungsfehler über den gesamten Bereich der Übertragungsfunktion. Betrifft, wie genau die Eingangs- spannung auf den digitalen Ausgang abgebildet wird und wird oft mit Kalibrierkoeffizienten korrigiert.

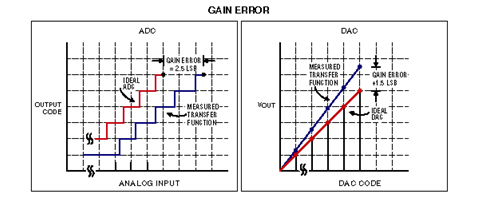

Verstärkungsfehler

Der Verstärkungsfehler misst die Abweichung in der Steigung zwischen der tatsächlichen und der idealen Übertragungsfunktion. In echten Systemen führt er zu proportionalen Messungenauigkeiten über alle Eingangslevel.

Verstärkungsfehlerdrift

Die Verstärkungsfehlerdrift beschreibt, wie sich die Verstärkung mit der Temperatur ändert. Kritisch in industriellen Umgebungen, in denen Temperaturschwankungen zu langfristiger Messinstabilität führen können.

Verstärkungskonsistenz

Die Verstärkungskonsistenz stellt sicher, dass mehrere ADC-Kanäle identisches Verstärkungsverhalten aufweisen. Sie ist wesentlich in Mehrkanalsystemen wie Phasenschiebern und Mehrsensormessplattformen.

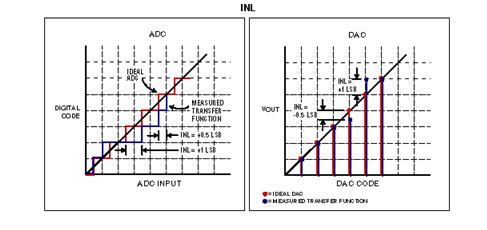

Integrale Nichtlinearität (INL)

INL misst, wie weit die ADC-Übertragungsfunktion von einer idealen Geraden abweicht, nachdem Offset- und Verstärkungsfehler entfernt wurden. Sie wirkt sich direkt auf Genauigkeit und Linearität aus und macht sie zu einer der wichtigsten Spezifikationen in Präzisions-ADCs.

Intermodulationsverzerrung (IMD)

IMD tritt auf, wenn mehrere Signale aufgrund nichtlinearer Verhaltensweisen gemischt werden und unerwünschte Frequenzkomponenten erzeugen.

Wenig bedeutendes Bit (LSB)

LSB ist die kleinste Spannungsänderung, die einem einstelligen Wechsel in der digitalen Ausgabe entspricht. Definiert die Auflösungsgranularität und bestimmt, wie fein ein ADC kleine Signalvariationen unterscheiden kann.

Lastmessausgang

Die Lastmessung misst Spannung oder Strom direkt an der Last und nicht an der Quelle. Dies verbessert die Regelgenauigkeit in Stromversorgungssystemen, indem Spannungseinbrüche über die Verkabelung kompensiert werden.

MSB-Übergang

Das kritischste Schaltereignis in einem DAC, bei dem das bedeutendste Bit den Zustand ändert und oft Ausgangsfehler verursacht.

Meist bedeutendes Bit (MSB)

Das am höchsten gewichtete Bit in einer Binärzahl, das für den größten Beitrag zum Ausgabewert verantwortlich ist.

Multiplizierender DAC

Ein DAC, der ein externes analoges Referenzsignal verwendet, sodass es Wechselstromsignale digital skalieren kann.

Nyquist-Frequenz

Die höchste Frequenz, die ohne Aliasing genau abgetastet werden kann, entspricht der Hälfte der Abtastrate.

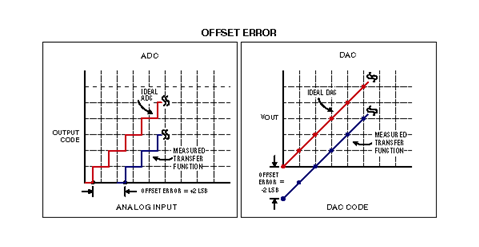

Offsetfehler

Der Offsetfehler stellt die Abweichung auf Null-Eingangslevel im Vergleich zum idealen Ausgangsverhalten dar.

Drift des Offsetfehlers

Temperaturinduzierte Variation des Offsetfehlers im Laufe der Zeit.

Oversampling

Abtastung mit einer Rate, die deutlich höher ist als die Nyquist-Frequenz, um die Auflösung zu verbessern und das Rauschen zu reduzieren.

Phasenanpassung

Der Grad der zeitlichen Ausrichtung zwischen mehreren ADC-Kanälen, die dasselbe Signal messen.

Power Supply Rejection Ratio (PSRR)

Die Fähigkeit eines Wandlers, Ausgangsvariationen, die durch Änderungen der Versorgungsspannung verursacht werden, zu unterdrücken.

Quantisierungsfehler

Der Unterschied zwischen dem tatsächlichen analogen Eingang und seiner nächstgelegenen digitalen Darstellung.

Verhältnis-Messung

Eine Messtechnik, bei der die Referenzspannung proportional zum Eingangssignal ist, was die Genauigkeit in variablen Systemen verbessert.

Auflösung

Die Anzahl der Bits, die verwendet werden, um analoge Signale digital darzustellen. Eine höhere Auflösung verbessert die Genauigkeit.

Abtastrate

Die Anzahl der pro Sekunde von einem ADC erfassten Proben.

Signal-Rausch-Verhältnis (SNR)

Das Verhältnis der Signalpower zur Rauschpower in einem System.

SINAD

Eine Leistungsmetrik, die sowohl Rauschen als auch Verzerrung im Verhältnis zum Hauptsignal umfasst.

Slew-Rate

Die maximale Rate, mit der sich die Ausgangsspannung im Laufe der Zeit ändern kann.

Kleinsignal-Bandbreite

Der Frequenzbereich, in dem der Wandler linear mit Niedrigamplituden-Signalen arbeitet.

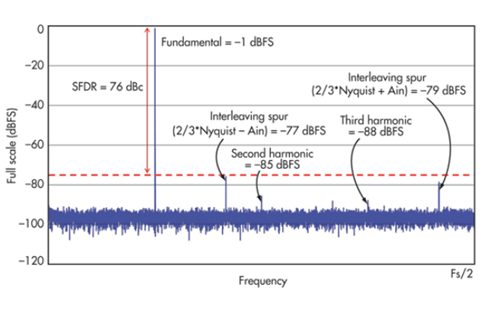

Spurious-Free Dynamic Range (SFDR)

Der Unterschied zwischen dem Hauptsignal und der größten unerwünschten spektralen Komponente.

Spike (Glitch-Energie)

Spike- oder Glitch-Energie ist unerwünschte transiente Ausgabe während des DAC-Wechsels. Sie beeinflusst die Genauigkeit der Wellenform in präzisen analogen Ausgangssystemen.

Track-and-Hold-Schaltung

Diese Schaltung nimmt ein analoges Signal auf und hält es während der Umwandlung stabil. ADCs benötigen während des Umwandlungsprozesses einen stabilen Eingang.

Übergangsrauschen

Übergangsrauschen ist die Unsicherheit, wenn die ADC-Ausgabe zwischen benachbarten Codes wechselt. Bestimmt, wie stabil die digitale Ausgabe nahe den Schwellenwertgrenzen erscheint.

Gesamt-Harmonische Verzerrung (THD)

THD misst den harmonischen Inhalt, der durch nichtlineare Verzerrung erzeugt wird.

Unterabtastung

Unterabtastung beabsichtigt, unter Nyquist zu probieren, um Hochfrequenzsignalanalysen durchzuführen. Wird in RF-Systemen mit bandpassfähigen Signalen verwendet.

Unipolarer Eingang

Ein unipolarer Eingang bezieht sich auf Signale, die sich nur in einem Polaritätsbereich ändern. Vereinfacht das ADC-Design, schränkt jedoch die Flexibilität der Signalrepräsentation ein.

Null-Amplitudenfehler

Dies ist eine andere Form des Offsetfehlers in unipolaren Systemen, die die Abweichung auf Null-Eingang darstellt. Beeinflusst hauptsächlich die Genauigkeit von Niedrigpegel-Signalen.

Häufige Fehlinterpretationen von ADC- und DAC-Begriffen

• Verwirrung zwischen Auflösung und Genauigkeit - Auflösung bezieht sich auf die Anzahl der Bits in einem Wandler, während Genauigkeit angibt, wie nah der Ausgang dem echten analogen Wert ist. Hohe Auflösung garantiert nicht automatisch hohe Genauigkeit, da Rauschen, Verstärkerfehler, Offsetfehler und Nichtlinearität die Leistung weiterhin beeinflussen.

• Missverständnis von SNR, SINAD und THD - Das Signal-Rausch-Verhältnis (SNR) berücksichtigt nur das Rauschen, während SINAD sowohl Rauschen als auch Verzerrung umfasst. Die Gesamt-Harmonische Verzerrung (THD) misst nur die harmonische Verzerrung. Diese als identisch zu behandeln führt zu einer falschen Bewertung der Signalqualität.

• ENOB vs. ADC-Bit-Auflösung - Die effektiv nutzbare Anzahl von Bits (ENOB) stellt die praktische Auflösung unter Bedingungen von Rauschen und Verzerrung dar, während die ADC-Bit-Auflösung das theoretische Maximum ist. Die Annahme, dass beide gleich sind, kann zu falschen Erwartungen hinsichtlich der Systemleistung führen.

• Abtastrate vs. Bandbreite - Die Abtastrate definiert, wie oft Proben genommen werden, während die Bandbreite den Bereich der Frequenzen definiert, die genau verarbeitet werden können. Die Ignorierung der Nyquist-Anforderung kann zu Aliasing und Signalverzerrung führen.

• INL vs. DNL-Fehler - Die differentielle Nichtlinearität (DNL) beeinflusst die Einheitlichkeit der Schrittgröße zwischen benachbarten Codes, während die integrale Nichtlinearität (INL) die Gesamtabweichung von der idealen Übertragungskurve misst. Diese als gleich zu behandeln kann zu einer falschen Beurteilung der Linearität führen.

• Die Auswirkungen von realem Rauschen und Verzerrung ignorieren - Viele Benutzer nehmen ein ideales Verhalten des Wandlers an, aber reale ADCs und DACs werden von thermischem Rauschen, Quantisierungsrauschen, Jitter und nichtlinearer Verzerrung beeinflusst, was die Leistung erheblich beeinträchtigt.

• Ideale vs. praktische Leistung - Die Werte im Datenblatt repräsentieren oft ideale oder testspezifische Bedingungen. In der realen Anwendung variiert die Leistung je nach Temperatur, Frequenz, Lastbedingungen und Schaltungsdesign.

Schlussfolgerung

Die oben genannten Begriffe definieren, wie genau ein System Signale unter realen Betriebsbedingungen erfassen, umwandeln und reproduzieren kann. Das Beherrschen der ADC- und DAC-Terminologie verbessert direkt die Ingenieursgenauigkeit, die Systemstabilität und die Entwurfseffizienz. Es ermöglicht Ingenieuren auch, Komponenten kritischer zu bewerten, die Signalqualität zu optimieren und sicherzustellen, dass die tatsächliche Leistung den Entwurfserwartungen entspricht.

Häufige Fragen [FAQ]

1. Wie beeinflusst Apertur-Jitter speziell die Leistung von Hochfrequenz-ADCs und warum ist es kritischer als die Aperturverzögerung in RF-Anwendungen?

Apertur-Jitter führt zu Zeitunsicherheiten im Abtastmoment, die sich direkt in Spannungsrauschen bei hohen Eingangsfrequenzen umwandeln. In RF- und Hochgeschwindigkeitssystemen verringert selbst kleines Jitter signifikant das SNR, wodurch es kritischer wird als die feste Aperturverzögerung.

2. Warum sinkt ENOB, wenn die Eingangsfrequenz steigt, auch wenn die ADC-Auflösung gleich bleibt?

ENOB sinkt, weil Rauschen und Verzerrung mit höheren Eingangsfrequenzen zunehmen. Effekte wie Jitter, Nichtlinearität und Bandbreitenbeschränkungen reduzieren die effektiv nutzbaren Bits, auch wenn die physische Auflösung unverändert bleibt.

3. Wie beeinflusst die differentielle Nichtlinearität (DNL) fehlende Codes bei der ADC-Umwandlung?

Wenn DNL ±1 LSB überschreitet, kann dies zu fehlenden Ausgabecodes führen, bei denen bestimmte digitale Werte nie erscheinen. Dies verringert direkt die Linearität und kann zu Diskontinuitäten in der Signalrepräsentation führen.

4. Warum gilt SINAD als realistischere Leistungsmetrik als SNR in realen Systemen?

SINAD umfasst sowohl Rauschen als auch harmonische Verzerrung, während SNR nur Rauschen berücksichtigt. Da reale Systeme immer Verzerrung beinhalten, gibt SINAD eine genauere Darstellung der tatsächlichen Signalqualität.

5. Wie verbessert Oversampling die ADC-Leistung über die Erhöhung der Auflösung hinaus?

Oversampling verteilt das Quantisierungsrauschen über ein breiteres Frequenzband, wodurch digitale Filter das In-Band-Rauschen reduzieren können. Dies verbessert die effektive Auflösung und die gesamte Signal-zu-Rauschen-Leistung.

6. Wie steht die vollständige Leistungsbandbreite in Beziehung zu den Slew-Rate-Beschränkungen bei ADC-Eingangssignalen?

Die vollständige Leistungsbandbreite wird dadurch begrenzt, wie schnell sich der Eingang ohne Verzerrung ändern kann. Wenn die Slew-Rate die Nachverfolgungsfähigkeit des ADC überschreitet, tritt selbst innerhalb der Bandbreitenbeschränkungen Signalverzerrung auf.
