Ein vollständiger Leitfaden zur Auswahl des besten Filmkondensators Build

Dieser Artikel gibt einen klaren Blick auf Filmkondensatoren, die ihre beiden Builds (Wund und gestapelt), gemeinsame Dielektrika (Polyethylen, Polypropylen, Polystyrol, Polycarbonat) und die Auswirkungen dieser Auswahlmöglichkeiten, Stabilität und Frequenzleistung beeinflussen.Es unterstreicht Kernstärken wie Nicht-Polarität, hohe Isolationsresistenz und niedriger Verlust und konzentriert sich dann auf metallisierte Filmteile, die kompakt und selbstheilend sind.Praktische Verwendungszwecke Audio, RF, Strom und allgemeine Elektronik mit Anleitung zum Anpassungstyp zur Aufgabe.

Katalog

Strukturen von Filmkondensatoren

Filmkondensatoren sind mit dünnen Metallfolien als Elektroden und Plastikfilme als Isolatoren ausgestattet, die Dielektrika genannt werden.Sie werden auf zwei Hauptarten hergestellt: Wicklung, wo die Schichten in einen Zylinder gerollt sind, und Stapeln, wo die Schichten flach platziert werden.Die Art des als Dielektrikums verwendeten Kunststofftyps wie Polyethylen, Polypropylen, Polystyrol oder Polycarbonat bestimmt die spezifischen Eigenschaften und Leistung des Kondensators.Diese Sorte macht Filmkondensatoren für viele elektronische Schaltkreise geeignet, da jedes Material unterschiedliche Vorteile bietet.

Die Auswahl der dielektrischen Auswahl spielt eine wichtige Rolle bei der Gestaltung der Haltbarkeit, Zuverlässigkeit und Effizienz des Kondensators.Zum Beispiel sind Polypropylenkondensatoren für ihren sehr geringen Energieverlust bekannt, was sie ideal für hochfrequente Schaltungen wie HF-Systeme macht.Polycarbonatkondensatoren bleiben dagegen unter wechselnden Temperaturen stabil, was sie in rauen Umgebungen zuverlässig macht.Mylar -Kondensatoren werden aufgrund ihrer Stabilität und geringer Verzerrung häufig für die Signalverarbeitung ausgewählt, während Polystyroltypen für Präzisionsanwendungen geschätzt werden.

Aufgrund ihrer strukturellen Flexibilität können Filmkondensatoren mit einer Vielzahl von Kapazitätsniveaus und Betriebsspannungen umgehen.Dies ermöglicht es ihnen, die Signalqualität zu verbessern, die Energieverteilung zu unterstützen und die konsistente Leistung in komplexen elektronischen Systemen aufrechtzuerhalten.Ihre Anpassungsfähigkeit macht sie in Bereichen wie Telekommunikation und Unterhaltungselektronik wertvoll.Durch die sorgfältige Auswahl des richtigen Dielektrikums können Sie Kondensatoren entwerfen, die den bestimmten Anforderungen entsprechen, sei es für Hochfrequenzbetrieb, Stabilität oder Haltbarkeit.Auf diese Weise dienen Filmkondensatoren nicht nur als wichtige Schaltungskomponenten, sondern auch Innovationen im elektronischen Design.

Kernattribute

Filmkondensatoren sind beliebt, weil sie nicht polar sind, eine sehr hohe Isolationsresistenz aufweisen, gut auf verschiedene Frequenzen reagieren und sehr wenig Energie verlieren.Diese Eigenschaften machen sie besonders nützlich in analogen Schaltungen, bei denen Signale sauber und frei von Verzerrungen bleiben müssen.Kondensatoren aus Polypropylen (PP) und Polystyrol (PS) werden häufig für hochwertige Audiogeräte ausgewählt, da sie dazu beitragen, klare und genaue Klang zu erzeugen.Obwohl diese Typen teurer sind, bevorzugen Sie sie in fortschrittlichen Soundsystemen, um das Hörerlebnis zu verbessern.

Filmkondensatoren sind auch in einer Vielzahl von Kapazitäts- und Spannungsbewertungen erhältlich, was sie für viele Verwendungszwecke geeignet macht, einschließlich Netzteile und Funkfrequenz (RF) -Kreise.Ihre langfristige Stabilität und zuverlässige Leistung werden hoch geschätzt, da sie dazu beitragen, komplexe elektronische Systeme reibungslos und zuverlässig zu halten.

Mit schnellem technologischen Fortschritt spielen Filmkondensatoren weiterhin wichtige Rolle bei neuen Technologien.Sie sind besonders nützlich für adaptive und intelligente Elektronik, bei denen sowohl Effizienz als auch Flexibilität erforderlich sind.Ihre starke Leistung trägt dazu bei, dass Systeme stabil bleiben und gleichzeitig die wachsenden Anforderungen des modernen Designs gerecht werden.

Verständnis von metallisierten Filmkondensatoren

• Struktur und kompaktes Design

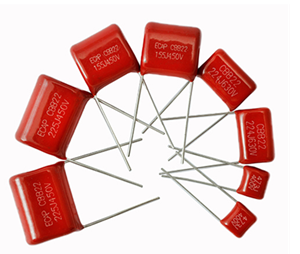

Metallisierte Filmkondensatoren verwenden eine sehr dünne Metallschicht, die auf einen Kunststofffilm als Elektrode fungiert.Dieses Design beseitigt die Notwendigkeit dicker Metallfolien und macht den Kondensator kleiner, aber dennoch in der Lage, eine gute Menge an Ladung zu speichern.Da moderne Geräte tragbar und platzsparend sein müssen, ist dieses kompakte Design in der heutigen Technologie sehr nützlich.

• Selbstheilungseigenschaften

Metalisierte Filmkondensatoren haben eine besondere Eigenschaft.Wenn ein kleiner Fehler auftritt, schmilzt die dünne Metallschicht und verdunstet an dieser winzigen Stelle und repariert den Schaden selbst.Dies verhindert Kurzstrecken, hält den Kondensator zum Laufen und dauert viel länger.Aus diesem Grund sind sie sehr zuverlässig und wichtig für lang anhaltende elektronische Geräte.

• Leistungsherausforderungen lösen

Metalisierte Filmkondensatoren haben viele Vorteile, aber auch einige Probleme.Im Vergleich zu herkömmlichen Folienkondensatoren können sie weniger stabil sein und können nicht so viel Strom bewältigen.Um dies zu lösen, haben Ingenieure Verbesserungen vorgenommen, wie das Hinzufügen von Metallschichten auf beiden Seiten des Films, um die Leitfähigkeit und Stabilität zu erhöhen und bessere Schweißmethoden zu verwenden, um stärkere elektrische Verbindungen herzustellen.Diese Upgrades zeigen die kontinuierliche Anstrengung, um die Leistung zu verbessern und gleichzeitig die Kondensatoren zuverlässig zu halten.

• Anwendungen und Branchenerkenntnisse

In vielen Bereichen wie Autos, Unterhaltungselektronik und Telekommunikation werden Metallfilmkondensatoren verwendet.Sie müssen die Leistung häufig mit Größe ausgleichen, und diese Kondensatoren bieten eine gute Lösung, da sie sowohl kompakt als auch zuverlässig sind.Sie haben sich erwiesen, um Designs effizienter zu gestalten und die Systeme zuverlässig laufen zu lassen.Immer wenn Flexibilität und Haltbarkeit erforderlich sind, zeigen diese Kondensatoren ihren Wert sowohl durch praktische Ergebnisse als auch durch die getestete Leistung.

Sicher mit Filmkondensatoren

Betriebsspannung

Die Auswahl eines Filmkondensators hängt von der höchsten Spannung ab, die er erleben wird.Hauptfaktoren sind Spannungswellenform, Stromwellenform, Frequenz, Temperatur und Kapazität.Bestätigen Sie vor der Verwendung, dass die tatsächlichen Betriebsbedingungen innerhalb der Nenngrenze liegen.Bei hohen Frequenzen variiert die zulässige Spannung je nach Kondensatortyp.

Betriebsstrom

Der Strom durch einen Kondensator wird durch die Formel I = C × DV/DT definiert.Bei hohen Frequenzen oder unter großen Impulsbedingungen erzeugen interne Verluste Wärme, und übermäßige Erwärmung kann zum Abbau, Rauch oder sogar Feuer führen.Dies macht deutlich, dass der sichere Betrieb eines Kondensators nicht nur von Spannung, sondern auch von Strom abhängt.Der Nennstrom eines Kondensators verfügt über zwei Teile: Impulsstrom, was der durch DV/DT begrenzte Spitzenwert ist, und kontinuierlicher Strom, der als Peak-to-Peak- oder RMS-Wert gemessen wird.Für Hochfrequenz- oder Impulsanwendungen werden Polypropylenfilmkondensatoren oder CL23B-laminierte Kondensatoren bevorzugt, während bestimmte Serien wie CBB81 und CBB21 mit definierten Strombewertungen ausgestattet sind, die nicht überschritten werden dürfen.Wenn sich die tatsächliche Stromwellenform von den Nennbedingungen unterscheidet, wird der zulässige Temperaturanstieg zum Schlüsselfaktor: Polyesterfilmkondensatoren sollten einen Anstieg von 10 ° C nicht überschreiten und Polypropylenkondensatoren sollten innerhalb von 5 ° C bleiben.In allen Fällen muss die Oberflächentemperatur des Kondensators unterhalb des Nennmaximums bleiben, um einen sicheren und zuverlässigen Betrieb zu gewährleisten.

Effektiver Wert von Wellenformen

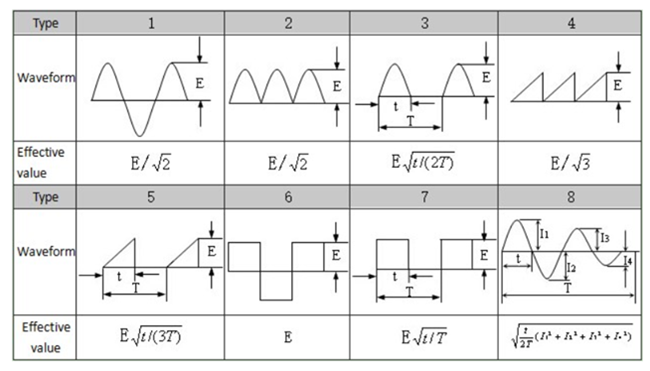

Der RMS -Strom (effektiver) Strom hängt von der Form der Spannung/Stromwellenform ab.Jede Wellenform hat eine spezifische Konversionsbeziehung.

Kondensatoren zur Rauschunterdrückung

In Stromversorgungen können Kondensatoren, die zur Rauschunterdrückung verwendet werden, abnormale Stürme (z. B. Blitz) ausgesetzt sein.Diese können Rauch oder Feuer verursachen, sodass strenge Sicherheitsstandards gelten.DC -Kondensatoren dürfen zu diesem Zweck niemals verwendet werden.

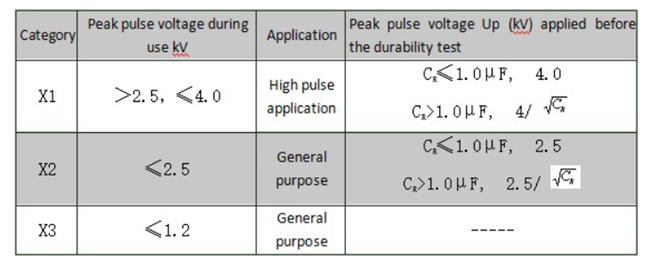

• Kondensatoren der Klasse X: Wird verwendet, wenn der Fehler keinen elektrischen Stoßdämpfer verursacht.Sie unterdrücken die Differentialmodus -Interferenz.Typen: x1, x2, x3.

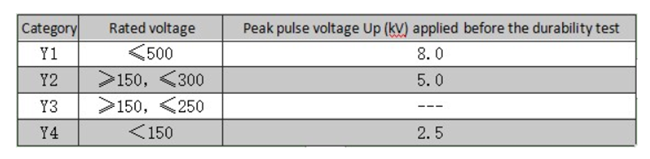

• Kondensatoren der Klasse Y: Wird verwendet, wenn ein Fehler einen elektrischen Stoßdämpfer verursachen kann.Sie unterdrücken die Störungen des Common-Mode und können geerdet werden.Typen: Y1, Y2, Y3, Y4.

Ladung und Entlassung

Kondensatoren können beim Aufladen oder Entladen große Ströme selbst bei niedrigen Spannungen ziehen.Dies kann kurze oder offene Schaltungen verursachen.Um Schäden zu vermeiden, verwenden Sie in Reihe immer einen Stromlimitwiderstand (20 Ω/V bis 1000 Ω/V).

Flammschutzschutz

Filmkondensatoren verwenden flammretardante Epoxid- oder Plastikkoffer.Eine kontinuierliche hohe Hitze oder direkte Flamme kann jedoch immer noch den Fall knacken und schmelzen oder den Kern verbrennen.

Oberflächentemperaturanstieg (ΔT)

In Wechselstrom- oder Impulsanwendungen erzeugt der Stromfluss Wärme.Übermäßige Erwärmung kann zu Kurzschlüssen oder einem Ausfall führen.Der Strom darf die Katalogbewertungen nicht überschreiten, und der Temperaturanstieg muss sorgfältig überwacht werden.Die Messung erfolgt mit dem Kondensator, der bei Nennspannung und Frequenz betrieben wird.

Kondensatorrauschen

Ein Summen- oder Summengeräusch kann aufgrund der Vibration des Films auftreten, die durch elektrische Kräfte zwischen Elektroden verursacht werden.Verzerrte Wellenformen machen das Rauschen lauter, aber es schadet dem Kondensator nicht.

Speicheranforderungen

Kondensatoren müssen sorgfältig aufbewahrt werden, da bestimmte Chemikalien in der Luft (wie Hydrochloriden, Sulfiden oder Säuren) sie beschädigen und die Lötfähigkeit ihrer Leitungen verringern können.Um sie in gutem Zustand zu halten, befolgen Sie die folgenden Speicherregeln:

• Speicherbedingungen-Die Temperatur sollte nicht über 35 ° C liegen, und die Luftfeuchtigkeit sollte nicht höher als 80% relativ sein.

• Aufbewahrungslebensdauer können bis zu 24 Monate lang gelagert werden, während Strickprodukte bis zu 12 Monate lang gelagert werden können.

• SMD-Produkte-Bei Temperaturen von bis zu 35 ° C und Feuchtigkeit bis zu 80% relativer RH sind die Filmkondensatoren für 12 Monate in sicherer Feuchtigkeitsbeutel (MBBS) bei Temperaturen bis zu 35 ° C.Sobald die Beutel geöffnet ist, bleiben sie 168 Stunden (7 Tage) sicher, wenn sie unter 30 ° C und 60% relativer RH gelagert werden.Alle ungenutzten Teile sollten in MBBs wieder versiegelt oder in einer kontrollierten Umgebung mit geringer Luftfeuchtigkeit und ordnungsgemäßer Temperatur gespeichert werden.

Abschluss

Wählen Sie den Kondensator für den Job aus: Wählen Sie den richtigen Dielektrikum aus und bauen Sie für niedrige Verluste, Stabilität oder Größe auf.Verwenden Sie metallisierte Typen, wenn Sie kompakte Langzeitteile benötigen.Bleiben Sie in Spannung und Stromgrenzen (Watch DV/DT und Temperaturerhöhung), verwenden Sie die richtigen X/Y -Teile für Netze EMI, fügen Sie Serienwiderstände für Ladung/Entladung hinzu und speichern Sie korrekt.Befolgen Sie diese Grundlagen, um saubere Signale, hohe Zuverlässigkeit und lange Lebensdauer zu erhalten.

Häufig gestellte Fragen [FAQ]

1. Was ist die maximale Frequenz, die ein Filmkondensator verarbeiten kann?

Abhängig vom Dielektrikum können Filmkondensatoren Frequenzen bis zu mehreren MHz verarbeiten, wodurch sie für RF und Schaltkreise geeignet sind.

2. Können Filmkondensatoren zur Filterung der Stromversorgung verwendet werden?

Ja.Sie bieten eine hervorragende Ripple Current -Handhabung und -stabilität, wodurch sie für DC -Link-, Snubber- und EMI -Unterdrückung in Netzteilen zuverlässig sind.

3.. Verfällt Filmkondensatoren im Laufe der Zeit?

Ja, vor allem aufgrund von Wärme, hoher Luftfeuchtigkeit und elektrischer Belastung.Metalisierte Filmtypen verlangsamen sich mit ihrer Selbstheilungsfunktion.

4. Warum werden Filmkondensatoren in Audioschaltungen bevorzugt?

Sie bieten sehr niedrigen dielektrischen Verlusten und Verzerrungen, wodurch die Signalklarheit erhalten bleibt.Dies macht sie ideal für die Reproduktion von Schalldarstellern.

5. Sind Filmkondensatoren für AC -Anwendungen sicher?

Ja.Viele sind für Sicherheitskondensatoren der Klassen X und Y für die EMI -Unterdrückung in den Stromkreisen der Klasse X und Y bewertet.
