1N4003 Diodenschlüsselspezifikationen und praktische Anwendungen

Die 1N4003 -Diode ist eine der am häufigsten verwendeten Gleichrichterdioden in Elektronik.Teil der vertrauenswürdigen 1N400x -Serie ist bekannt als Sein Zuverlässig, erschwinglich und leicht zu finden.Dieser Leitfaden wird Ihnen helfen Verstehen Sie die wichtigsten Merkmale, die Leistung und die praktischen Verwendungen der 1N4003 Diode.

Katalog

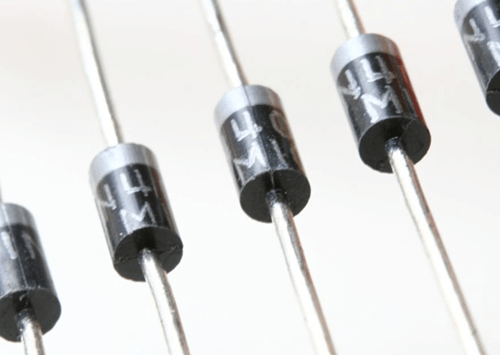

Übersicht über die 1N4003 -Diode

Die 1N4003-Diode ist ein weit verbreiteter Siliziumgleichrichter in elektronischen Schaltungen.Es gehört zur 1N400x -Serie, einer Familie von Dioden, die für ihre Zuverlässigkeit, niedrige Kosten und Haltbarkeit bewertet werden.Mit a Rückspannungsbewertung von 200 Volt und ein kontinuierlicher Vorwärtsstrom Kapazität von 1 Ampere ist der 1N4003 für alltägliche Anwendungen ausgelegt wie AC zu DC -Umwandlung, Umkehrpolaritätsschutz und Leistung Versorgungsberechnung.Im Gegensatz zu Hochgeschwindigkeits- oder Schottky-Dioden der 1N4003 ist eine Standard-Wiederherstellungsdiode, die sie am besten für niederfrequente geeignet ist Schaltungen, bei denen die Schaltgeschwindigkeit nicht kritisch ist.Sein Gleichgewicht der Spannung Handhabung, aktuelle Kapazität und Erschwinglichkeit haben es zu einem vertrauenswürdigen gemacht Auswahl in Unterhaltungselektronik, Industrieausrüstung und allgemein Schaltungsdesign.

1N4003 Diodenleistung Eigenschaften

• Peak Reverse Spannung: Der 1N4003 kann bei 200 V gemäßigten standhalten Rückwärtsspannungen ohne Aufschlüsselung.Dies macht es für Schaltungen geeignet einen sicheren und stabilen Umkehrschutz erfordert.

• Durchschnittlicher Vorwärtsstrom: Die Diode unterstützt bis zu 1 eine kontinuierliche aktuell, es ist eine gute Wahl für moderate aktuelle Anwendungen wie wie als kleine Stromversorgungen oder Ladegeräte.

• Spitzenspannungsstrom: Sie können kurze Stößen von bis zu 30 a (8,3) verarbeiten MS halb Sinuswelle).Diese Überspannungsfähigkeit schützt vor Inrush Strömungen während des Einschaltens.

• Vorwärtsspannungsabfall: Die typische Vorwärtsspannung beträgt ca. 1,0 V bei 1 A. Während dieser kleine Tropfen in Siliziumgleichrichter erwartet wird, ist es dies Wichtig, um Stromverlust und Wärme im Schaltungsdesign zu berücksichtigen.

• Rückwärtsleckstrom: mit einer typischen Leckage von 5 µA bei 25 ° C,, Die Diode behält die Effizienz bei.Leckage nimmt mit der Temperatur zu Es ist wichtig, die ordnungsgemäßen Betriebsbedingungen sicherzustellen

• Rückgewinnung Zeit: Die Erholungszeit beträgt ungefähr 30 µs, die klassifiziert es als Standard -Wiederherstellungsdiode.Es funktioniert gut in Niederfrequenzanwendungen, ist aber nicht ideal für Hochfrequenz Umschalten.

• Übergangskapazität: ca. 15 PF bei 4 V und 1 MHz.Diese niedrige Die Kapazität hilft, unerwünschte Effekte in Gleichrichterschaltungen zu minimieren.

• Wärme und Umweltbewertungen: Der 1N4003 arbeitet innerhalb von a breiter Temperaturbereich von –65 ° C bis +175 ° C, was bei Haltbarkeit in Verschiedene Umgebungen.Sein thermischer Widerstand beträgt typischerweise 50 ° C/w, was Gewährleistet eine zuverlässige Leistung mit angemessenem Wärmemanagement.

• Packungsart: Er ist am häufigsten im DO-41 Axial Lead erhältlich Paket und erleichtert die Verwendung in Durchläuf-Designs.Andere Varianten sind für verschiedene Anforderungen an die Befestigungsanforderungen verfügbar.

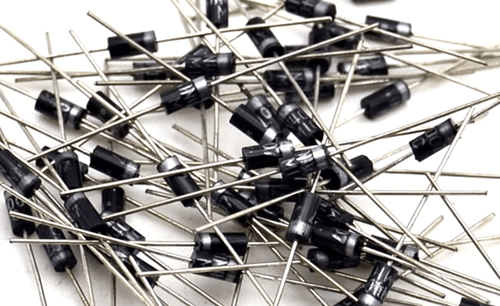

Anwendungsspektrum von 1N4003 Diode

Der 1N4003 Diode findet in elektronischen Systemen weit verbreitet, dank ihrer Zuverlässige Korrektur, Umgang mit Anstieg und Schutzmerkmalen.Unten sind die Hauptbereiche, in denen es sich als wesentlich erweist:

• Wechselstrom -zur DC -Umwandlung - Die primäre Rolle der Diode ist die Gleichberechtigung. wo es abwechselnden Strom (AC) in Gleichstrom (DC) umwandelt. Diese Funktion sorgt für einen stabilen Stromfluss, der bei der Leistung von entscheidender Bedeutung ist Lieferungen, Ladegeräte und Adapter.

• Stromregulierung und Spannungsklemme - in der Spannungsklemme Schaltungen, der 1N4003, hilft, empfindliche Komponenten vor plötzlich zu schützen Spannungspikes durch Begrenzung der Spannung auf einen sicheren Niveau.Das macht es Wertvoll für Schleifschutz und vorübergehende Unterdrückungsdesigns.

• Motorkontrolle und induktive Lasten - die Diode verwaltet effektiv Rückenelektromotive) erzeugt, die bei Motoren oder induktiven Spulen erzeugt werden sind ausgeschaltet.Durch die Unterdrückung der Rückspannungspeaks schützt es Schaltungen und erweitert die Lebensdauer von Schaltvorrichtungen wie Transistoren und Relais.

• LED -Beleuchtungssysteme - Der 1N4003 sorgt für die korrekte Stromrichtung In LED -Anwendungen blockieren umgekehrte Ströme, die LEDs beschädigen können. Dies verbessert sowohl die Effizienz als auch die Haltbarkeit bei Beleuchtungsschaltungen.

• Batterie -Ladungsschaltungen - Sie verhindert den Rückstromfluss aus dem Rückstrom aus Die Batterie zurück in das Ladegerät, wenn Strom getrennt wird, und schützt Sowohl die Batterie als auch die Ladequelle.

• Haushaltselektronik- weit verbreitet in Geräten mit geringer bis mittelschwerer Kraft Wie Radios, Fernseher und kleine Geräte sorgt für die Diode Stabiler Betrieb und hilft bei der Stromversorgung.

• Stromversorgungsfilterung - kombiniert mit Kondensatoren, 1N4003 glatte DC -Ausgangsausgang, Reduzierung von Ripple und Gewährleistung einer stabilen Spannung in regulierten Netzteilen.

Vorteile und Einschränkungen der Verwendung der 1N4003 -Diode

Vorteile der Verwendung des 1N4003

Die 1N4003 -Diode bietet mehrere Vorteile, die es zu einer bevorzugten Wahl in vielen elektronischen Designs machen:

• Zuverlässige Korrektur: mit einer 200 -V -Reverse -Spannung und 1 a Kontinuierliche Stromkapazität, die am niedrigsten bis mit mittlerer Leistung übernimmt Korrekturbedürfnisse mit Stabilität.

• Starker Umgang mit dem Anstieg: Seine Fähigkeit, bis zu 30 A von Surge zu widerstehen Strom macht es dauerhaft gegen Inschrusströme, beispielsweise beim Stromverbrauch Up -Schaltungen oder Ladekondensatoren.

• Breiter Temperaturbereich: Betrieb zwischen –65 ° C und +175 ° C, die Diode kann unter verschiedenen Umweltbedingungen zuverlässig funktionieren.

• Niedrige Kosten und hohe Verfügbarkeit: Es ist kostengünstig und einfach zu Quelle, die für groß angelegte Projekte oder kostengünstige wichtige Projekte wichtig ist Entwürfe.

• Vielseitige Anwendungen: Von Netzteilen bis hin zu LED -Beleuchtung und Der Motorschutz bietet eine breite Palette von Funktionen in beiden Verbraucher- und Industrieelektronik.

• Nachgewiesene Zuverlässigkeit: Im Rahmen der etablierten 1N400x-Familie, Der 1N4003 hat eine lange Erfolgsgeschichte zuverlässiger Leistung in unzählige Designs.

Einschränkungen und Überlegungen

Trotz seiner Stärken hat die 1N4003 -Diode auch einige Einschränkungen, die während des Schaltungsdesigns berücksichtigt werden müssen:

• Nicht für Hochfrequenzanwendungen geeignet: mit einem umgekehrten Erholungszeit von etwa 30 µs, es wird als Standardwiederherstellung klassifiziert Diode.Dies macht es für Hochfrequenzschaltleistung ungeeignet Vorräte, bei denen schnelle oder ultraschnelle Dioden erforderlich sind.

• Begrenzte Stromkapazität: Bewertet mit 1 und kontinuierlicher Vorwärtsstrom, Es kann keine schweren Lasten umgehen.Es sollten höhere Strömungsgleichrichter verwendet werden für anspruchsvolle Anwendungen.

• Spannungsabfall vorwärts: bei etwa 1,0 bis 1,1 V unter Last führt einen spürbaren Stromverlust und die Wärmeerzeugung ein, die sein kann signifikant in energieempfindlichen oder kompakten Konstruktionen.

• Leckstrom bei hohen Temperaturen: Während minimal im Raum minimal Temperatur, umgekehrte Leckage nimmt mit Wärme zu, was sich auswirken kann Leistung in Hochtemperaturumgebungen oder Präzisionsschaltungen.

• Paketbeschränkungen: Das Standard-Axial-Lead-Paket für DO-41 ist nicht So räumlich effizient wie moderne SMD-Dioden, die ein Nachteil sein können Kompakte PCB -Layouts.

Vergleich mit anderen Dioden

Spezifikation	1N4001	1N4002	1N4003
Peak Rückwärts Spannung (vRRM)	50 v	100 v	200 v
RMS -Spannung	35 V	70 V	140 v
Durchschnittlicher Vorwärts Aktuell (iF (av))	1 a	1 a	1 a
Peak -Anstieg Aktuell (iFSM)	30 a	30 a	30 a
Vorwärtsspannung Drop (vF)	~ 1,0 V @ 1 a	~ 1,0 V @ 1 a	~ 1,0 V @ 1 a
Rückwärtsleckage Aktuell (iR)	~ 5 µa @ 25 ° C	~ 5 µa @ 25 ° C	~ 5 µa @ 25 ° C
Reverse Recovery Zeit (trr)	~ 30 µs	~ 30 µs	~ 30 µs
Kreuzung Kapazität (CJ)	~ 15 Pf	~ 15 Pf	~ 15 Pf
Betrieb Temperaturbereich	–65 ° C bis +175 ° C.	–65 ° C bis +175 ° C.	–65 ° C bis +175 ° C.
Paketart	Do-41 Axial Blei	Do-41 Axial Blei	Do-41 Axial Blei
Typische Verwendungen	Niederspannung Berichtigung, kleine Adapter, Hobbyprojekte	Mittelgroß Spannungsberechnung, Schutzschaltungen	Allgemeinzweck Gleichberechtigung, LED -Schutz, Motorkontrolle

Abschluss

Die 1N4003 -Diode bleibt für viele eine praktische und zuverlässige Wahl elektronische Anwendungen.Seine Fähigkeit, eine mittelschwere Spannung zu bewältigen und Strom, zusammen mit starkem Anstiegsschutz und breiter Temperatur Toleranz macht es in Netzteilen, motorische Kontrolle, LED nützlich Systeme und Unterhaltungselektronik.Obwohl es Einschränkungen in hat Hochfrequenz- und hochströmende Designs ist weiterhin einer der Dank seines Gleichgewichts von beliebtesten allgemeinen Gleichrichterdioden Dioden Leistung, Kosten und Zuverlässigkeit.

Häufig gestellte Fragen [FAQ]

1. Kann 1N4003 Diode für 12 -V -Schaltungen verwendet werden?

Ja.Da der 1N4003 bis zu 200 V Rückspannung unterstützt Griff 12 V DC -Anwendungen wie LED -Treiber, Ladegeräte und Kfz -Elektronik.

2. Ist die 1N4003 -Diode wie die 1N4007?

Nr. Beide gehören zur gleichen Serie, aber der 1N4007 hat eine höhere Rückwärtsspannungsbewertung von 1000 V im Vergleich zur 200 V -Bewertung der 1N4003.

3. Was ist die maximale Frequenz, die der 1N4003 verarbeiten kann?

Der 1N4003 eignet sich am besten für Schaltungen unter 50–60 Hz (Netzfrequenz).Für Verwenden Sie eine schnelle Wiederherstellung oder Schottky-Diode mit höherer Frequenz.

4. Kann ich einen 1N4001 oder 1N4002 durch einen 1N4003 ersetzen?

Ja.Der 1N4003 hat eine höhere Spannungsbewertung, sodass er ohne Probleme niedrigere Modelle in derselben Serie ersetzen kann.

5. Wie viel Kraft kann der 1N4003 auflösen?

Bei 1 ein Vorwärtsstrom mit einem Tropfen von ~ 1 V löst sich etwa 1 W auf. Eine angemessene Wärme sinkende oder pCB -Kupferfläche ist erforderlich, um eine Überhitzung zu vermeiden.

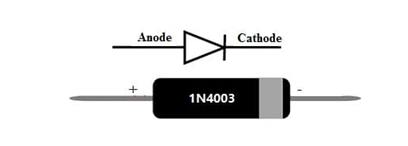

6. Wie kann man die Kathode des 1N4003 kennen?

Die Kathode ist mit einem silbernen oder weißen Band auf der Diode markiert Körper, der hilft, die korrekte Ausrichtung während der Installation zu gewährleisten.
