Verständnis von Verstärkern: Spannung, Leistung und Strom verglichen

In diesem Artikel wird erläutert, welche Spannungsverstärker tun, wie die Spannungsverstärkung (av = vout/vin) und die Schaltungsregeln, die sie dazu bringen, eine gut hohe Eingangsimpedanz, eine niedrige Ausgangsimpedanz und eine gute Bandbreite/Rauschkontrolle durchzuführen.Es kontrastiert auch Spannung, Leistung und Stromverstärker und zeigt dann, wo Spannungsverstärker glänzen: Ferngespräche, Audioqualität, Rundfunk, Sensor- und A/V-Systeme sowie Impedanzübereinstimmung.

Katalog

Erforschung von Spannungsverstärkern

Spannungsverstärker sind Geräte, die die Ausgangsspannung erhöhen und gleichzeitig das ursprüngliche Signal unverändert halten.Sie sind sehr nützlich, wenn die Spannung über lange Strecken geschickt werden muss, ohne Kraft zu verlieren.Diese Verstärker helfen auch, die Klangqualität zu verbessern, Videosignale zu schärfen und sicherzustellen, dass Sensordaten genau erfasst werden.

Es ist wichtig zu beachten, dass Spannungsverstärker keine Stromquellen für laufende Motoren oder schwere Maschinen sind.Stattdessen sind sie so konzipiert, dass sie Signale innerhalb von Steuerungssystemen steigern und Audio- und Video klarer und effektiver machen.

In Audiosystemen helfen beispielsweise Spannungsverstärker einen klaren, reichhaltigen Klang.Im Video -Rundfunk machen sie Bilder schärfer und detaillierter für eine bessere Anzeige.Wenn sie richtig verwendet werden, verbessern sie sowohl Klang als auch visuelle, ohne Verzerrung hinzuzufügen.

Grundlagen der Spannungsverstärkung

Ein Spannungsverstärker hat eine wichtige Aufgabe: Er erhöht die Spannung eines elektrischen Signals, um das erforderliche Niveau zu erreichen.Die Spannungsverstärkung wird als Ausgangsverhältnis zu Eingangsspannungen geschrieben:

Av = vout / vin

Kleinsignale Verstärker sind so konzipiert, dass sie nur sehr geringe Leistung anwenden und schwache Signale stärken.Sie konzentrieren sich darauf, das Signal klar und genau zu halten, was in empfindlichen Anwendungen besonders wichtig ist.

Das Entwerfen und Erstellen eines Spannungsverstärkers erfordert eine sorgfältige Auswahl der Teile und des Schaltungsdesigns.Wenn Sie beispielsweise die richtigen Transistoren mit gutem Gewinn auswählen, kann der Verstärker besser funktionieren.Um das Signal sauber zu halten, müssen Sie auch die Bandbreite steuern und das Rauschen reduzieren.

Spannungsverstärker sind in der modernen Technologie, in der Genauigkeit wichtig ist, häufig eingesetzt.Zum Beispiel verwenden Audio -Systeme sie, um Klang klar und natürlich zu reproduzieren und sich auf Qualität anstelle der Lautstärke zu konzentrieren.Dieses Gleichgewicht zwischen Stärke und Klarheit führt häufig zu kreativen Lösungen in Designlabors.

Bei der Spannungsverstärkung geht es nicht nur um mathematische Formeln, sondern darum, die kleinen Details zu verstehen, die die Schaltkreise gut funktionieren.Jede Wahl spiegelt von Komponenten bis zum Layout sowohl Erfahrung als auch Fähigkeiten wider und zeigt, wie Verstärker dazu beitragen, die Technologie voranzutreiben.

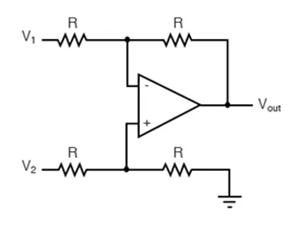

Schaltung zur Verstärkung von Spannungsunterschieden

Das Entwerfen einer Schaltung zur Verstärkung von Spannungsunterschieden kann unkompliziert aussehen, erfordert jedoch eine sorgfältige Auswahl der Komponenten, um eine zuverlässige Leistung zu erzielen.Jedes Element spielt eine entscheidende Rolle bei der Verwaltung von Spannungsvariationen und der Bestimmung, wie der Ausgang auf das Eingangssignal reagiert.In dieser Konfiguration fungiert der Verstärker als spannungsgesteuerte Quelle und liefert eine hohe Eingangsimpedanz und eine niedrige Ausgangsimpedanz, die einen stabilen und vorhersehbaren Betrieb gewährleistet.

Um genaue Ergebnisse zu erzielen, ist das Impedanzausgleich des Systems sehr wichtig.Die Eingangsimpedanz muss signifikant höher sein als der Widerstand der Quelle, während der Lastwiderstand viel höher sein sollte als der Ausgangswiderstand.Wenn diese Bedingungen erfüllt sind, kann die Ausgangsspannung als vout = av × vin ausgedrückt werden, wobei AV der Amplifikationsfaktor ist.Dieses Gleichgewicht hält das Signal präzise und verringert unerwünschte Effekte durch die angeschlossene Last.

Ein hochwertiger Spannungsverstärker ist durch seinen sehr hohen Eingangswiderstand und einen sehr niedrigen Ausgangswiderstand gekennzeichnet.Diese Kombination ermöglicht es dem Verstärker, einen stetigen Ausgang aufrechtzuerhalten, der dem Eingang unabhängig von der angeschlossenen Quelle oder Last genau folgt.Durch die Gewährleistung dieser Konsistenz minimiert die Schaltung die Interferenz, erhöht die Zuverlässigkeit und funktioniert unter verschiedenen Betriebsbedingungen gut.

Die Wirksamkeit eines Verstärkers wird normalerweise durch seine Spannungsverstärkung gemessen, die als AV = Vout / Vin = Vout / Vs. definiert ist.Dieses Verhältnis zeigt, wie stark die Schaltung die Stärke des Eingangssignals erhöht.Hochspannungsverstärkung ist wünschenswert, aber die Effizienz hängt auch davon ab, den richtigen Gleichgewicht zwischen Eingangs- und Ausgangsimpedanz aufrechtzuerhalten.Mit dem richtigen Design liefert der Verstärker einen starken Gewinn, klare Signale und einen effizienten Energieverbrauch, was es zu einer zuverlässigen Komponente in einer Vielzahl elektronischer Anwendungen macht.

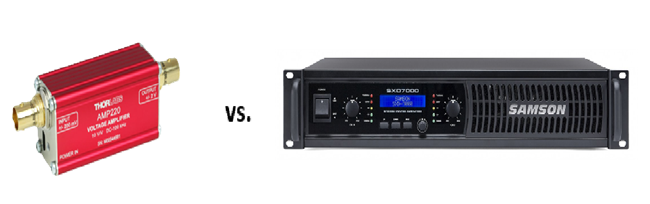

Spannungsverstärker gegenüber Leistungsverstärkern

Verstärker spielen eine Hauptaufgabe bei der Verbesserung der Input -Signale, ihre Anwendungen variieren jedoch je nach spezifischen Anforderungen.Ein Spannungsverstärker steigert die Spannung schwacher Signale mit wenig Fokus auf Leistung, was sie ideal für Audiovorverstärker und Signalverarbeitung macht, während ein Stromverstärker die Signalleistung erhöht, um schwere Lasten wie Lautsprecher oder Sender zu treiben und eine starke Ausgabe für Audio, Kommunikation und industrielle Systeme zu gewährleisten.

Aspekt	Stromspannung Verstärker	Leistung Verstärker
Hauptzweck	Erhöht die Spannung eines Eingangssignals.	Erhöht die Macht eines Eingangssignals, um schwere Lasten zu steuern.
Signalpegel	Griffe kleine/niedrige Größengröße Eingabesignale.	Griff große/hohe Größengröße Eingabesignale.
Anderer Name	Bekannt als kleiner Signal Verstärker.	Bekannt als großer Signal Verstärker.
Transistortyp	Verwendet niedrige/mittlere Leistung Transistoren (kompakte Größe).	Verwendet Hochleistungen Transistoren (größere Größe mit hoher Stromkapazität).
Transistorbasis	Schmale Basis, da es tut keine hohen Strömungen verwalten.	Breite Basis zu handhaben höherer Stromfluss.
Kollektor Aktuell	Klein, ungefähr 1 ma.	Groß, ungefähr 100 Ma oder mehr.
Ausgangsleistung (Ac)	Niedrig bis bescheidene Ausgangsleistung.	Hohe/erhebliche Ausgangsleistung.
Aktueller Gewinn	Klein, hauptsächlich für Spannungssteigerung.	Groß, ausgelegt für Kraft liefern.
Kopplungsmethode	Normalerweise rc Kopplung zwischen Stufen.	Verwendet oft Transformator Kopplung für Impedanzübereinstimmungen.
Wärmeissipation	Minimal, da Strömungen sind klein.	Signifikant, erforderlich Kühlung oder thermisches Design.
Gemeinsam Anwendungen	Audiovorverstärker, Präzisionssignalverarbeitung, kleine Signalkreise.	Lautsprecher, RF Sender, industrielle und wissenschaftliche Geräte.

Stromverstärker gegen Spannungsverstärker

Verstärker sind in der Elektronik wichtig, aber nicht alle Verstärker dienen dem gleichen Zweck.Zwei der häufigsten Typen sind Stromverstärker und Spannungsverstärker.Während beide Signale stärken, konzentrieren sie sich auf verschiedene Aspekte der Eingabe.

Aspekt	Aktuell Verstärker	Stromspannung Verstärker
Definition	Erhöht die Strom eines Eingangssignals bei gleichmäßiger Spannung.	Erhöht die Spannung eines Eingangssignals und dabei den Strom stabil halten.
Impedanz	Niedrige Eingabe Impedanz, hohe Ausgangsimpedanz.	Hoher Eingang Impedanz, niedrige Ausgangsimpedanz.
Signalrolle	Ein kleiner Eingang Strom steuert einen größeren Ausgangsstrom.	Ein kleiner Eingang Die Spannung steuert eine größere Ausgangsspannung.
Ausgangsfokus	Liefert höher aktuell, um anspruchsvolle Lasten voranzutreiben.	Liefert höher Spannung für eindeutige Signalreproduktion.
Anwendungen	Verwendet in LED Fahrer, Aktuatoren und Lasten mit niedriger Impedanz.	Häufig in Audio Vorverstärker, Sensoren und kleine Signalverarbeitung.
Vorteil	Liefert stark Strom für Lasten, die mehr Leistung erfordern.	Konserven -Signal Klarheit und Treue mit sauberer Spannungsverstärkung.

Verwendung von Spannungsverstärkern

Spannungsverstärker verbessern die Leistung vieler elektronischer Geräte durch Steigerung der Ausgangsspannung von Signalen.Sie werden häufig in Kommunikation, Rundfunk und Audioausrüstung eingesetzt, bei denen sie helfen, Signale über große Entfernungen zu senden und gleichzeitig klar zu halten.Zum Beispiel stärken sie Audiosignale für Sie und bewahren die Qualität von Radiosendungen.Spannungsverstärker sind auch flexible Werkzeuge, die für Aufgaben wie Impedanz -Matching und Schaltungsumschaltung verwendet werden und deren breite Nützlichkeit zeigen.

Verbesserung der Signalübertragung

Spannungsverstärker sind wichtig, wenn starke Signale lange Strecken zurücklegen müssen.Sie halten Signale klar und präzise, ​​was für Kommunikationssysteme wie Notfallübertragungen oder Live -Ereignisse erforderlich ist, bei denen Zuverlässigkeit wichtig ist.Ihre Fähigkeit, unter schwierigen Bedingungen gut zu arbeiten, beweist ihre Stärke.

Optimierung von Audiogeräten

In Audiosystemen machen Spannungsverstärker nicht nur lauter, sie machen sie schärfer und genauer.Dies ist besonders wichtig für die Musikproduktion, die Konzerte und die Heimkinos, in denen jedes Detail im Klang zählt.Clearer Audio verbessert das allgemeine Hörerlebnis und das Engagement des Publikums.

Impedanzübereinstimmung und vielseitiger Gebrauch

Bei Verwendung zur Impedanzanpassung verhindern Spannungsverstärker einen Signalverlust und -verzerrung.Dies macht sie nützlich, um verschiedene Geräte reibungslos zu verbinden, insbesondere in erweiterten audiovisuellen Setups.Indem sie Signale stark und konsistent halten, helfen sie, zuverlässige und nahtlose Systeme aufzubauen.

Genauigkeit der elektronischen Kommunikation

Spannungsverstärker spielen auch eine Hauptaufgabe, um Kommunikationssignale präzise und zuverlässig zu halten.Sie verbessern sowohl traditionelle als auch moderne Kommunikationssysteme, indem sie die Signalqualität aufrechterhalten, die für einen schnellen und effektiven Informationstransfer erforderlich ist.

Abschluss

Wählen Sie den Verstärker für den Auftrag: Verwenden Sie einen Spannungsverstärker für saubere Spannungssteigerungen und einen Leistungsverstärker, wenn eine Last Leistung benötigt.Verwenden Sie einen Stromverstärker, wenn die Last einen kontrollierten Strom erfordert.Design für hohe Zin-, niedrige Zout, ordnungsgemäße Verstärkung und niedrige Geräusche sowie Match -Impedanzen, um Verlust oder Verzerrung zu vermeiden.Mit den richtigen Teilen und Layout liefern Spannungsverstärker eindeutige Signale, effiziente Betrieb und zuverlässige Leistung für Kommunikations-, Audio- und Steuerungssysteme.

Häufig gestellte Fragen [FAQ]

1. Warum ist Eingangsimpedanz in einem Spannungsverstärker wichtig?

Eine hohe Eingangsimpedanz verhindert, dass der Verstärker zu viel Strom aus der Quelle zeichnet und das Eingangssignal sauber und genau hält.

2. Kann ein Spannungsverstärker direkt einen Lautsprecher fahren?

Nein, die meisten Spannungsverstärker können nicht.Sie steigern die Signalspannung, fehlt jedoch die für schwere Belastungen benötigte Leistung, sodass normalerweise ein Stromverstärker erforderlich ist.

3. Was macht ein gutes Spannungsverstärkerdesign aus?

Ein ideales Design umfasst einen hohen Eingangswiderstand, einen niedrigen Ausgangswiderstand, eine ordnungsgemäße Verstärkungsregelung und die Rauschreduzierung, um eine genaue Signalreproduktion sicherzustellen.

4. Wie verbessern Spannungsverstärker die Audioqualität?

Sie machen Klangsignale klarer und detaillierter, wodurch das Hörerlebnis in der Musikproduktion, zu Hause und Live -Events verbessert wird.

5. Sind Spannungsverstärker energieeffizient?

Ja, wenn sie mit ausgewogener Verstärkung und angemessener Impedanz gestaltet werden, verwenden sie wenig Leistung und gewährleisten gleichzeitig eine hohe Klarheit und Effizienz.
