4,7K -Widerstand Farbcodes, Verwendungen und Typen

Der 4,7K -Widerstand, ebenfalls als 4K7 geschrieben, ist einer der häufigsten Teile, die in elektronischen Schaltungen verwendet werden.Es hilft zu kontrollieren, wie viel Strom fließt und sowohl in einfachen als auch in komplexen Designs zu finden ist.Sie sehen es in Spannungsteilern, Signalfiltern, LED -Schaltungen und vielem mehr.In diesem Leitfaden erklären wir, was ein 4,7 -km -Widerstand ist, wie man seine Farbbänder liest, wo er verwendet wird, und wie Sie das richtige für Ihr Projekt auswählen, unabhängig davon, ob Sie von Hand bauen oder an einer fertigen PCB arbeiten.

Katalog

Was ist ein 4K7 -Widerstand?

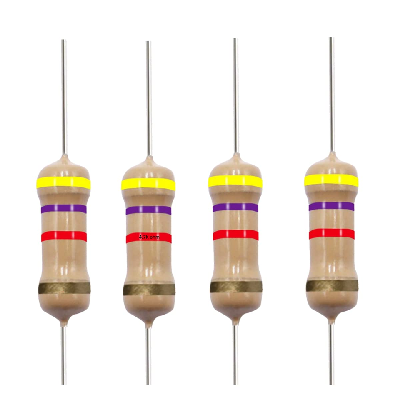

A 4K7 -Widerstand ist eine elektronische Standardkomponente mit einem Widerstandswert von 4.700 Ohm.Bei der Widerstandskennzeichnung steht der Buchstaben K für 1.000 Ohm, und die 7, nachdem er die Position des Dezimalpunkts angibt, so bedeutet 4K7 einfach 4,7 Kilo-Ohm.In diesem Format wird Verwirrung in gedruckten Codes vermieden, bei denen Dezimalpunkte übersehen werden können.

Dieser Widerstand spielt eine große Rolle bei der Begrenzung, wie viel Strom durch eine Schaltung fließt.Sie wählen häufig einen 4K7 -Widerstand, wenn ein Gleichgewicht zwischen der Stromkontrolle und einem minimalen Stromverlust erforderlich ist.Es wird häufig in Schaltungen verwendet, um Spannung, stetige schwache Signale zu teilen oder zu viel Strom zu stoppen, um zarte Teile zu erreichen.Aufgrund seines mäßigen Widerstands funktioniert es sowohl in analogen als auch in digitalen Schaltungen gut, unabhängig davon, ob Sie ein Design testen oder die endgültige Version erstellen.

4,7K Widerstand Farbbänder

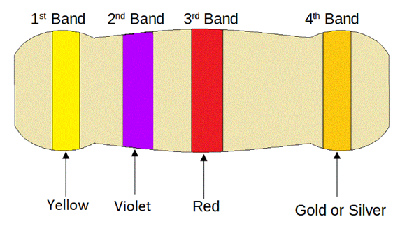

Abbildung 2. 4,7K Widerstand Farbbänder

Farbe	Erste Band	Zweite Band	Multiplikatorband	Toleranzband
Gelb	4	-	$ 10^0 $	Gold
Violett	-	7	$ 10^1 $	-
Rot	-	-	$ 10^2 $	-
Gold	-	-	$ 10^{-1} $	± 5%

Diagramm 1. 4K7/4,7K Widerstand Farbcode

Sie identifizieren häufig einen 4,7 -km -Widerstand visuell, indem Sie seine vier farbigen Bänder überprüfen.Diese Bänder sind typischerweise gelb, violett, rot und golden und sind von links nach rechts angeordnet.Das Erkennen dieses Musters ist Teil der grundlegenden Komponentensortierung während der Vorbereitung und Montage von Schaltkreisen.

Der Erste BandAnwesend Gelbentspricht der Zahl 4, was als erste Ziffer im Basiswert des Widerstands dient.

Der zweite BandAnwesend violett, steht für 7die zweite Ziffer bilden.

Wenn diese Bänder zusammen platziert werden, erstellen sie die Nummer 47, das ist der Ausgangspunkt für die Berechnung des Gesamtwiderstands.

Als nächstes die dritte Band Ist Rotund es zeigt das Multiplikator.Dies bedeutet, dass Sie die Nummer 47 nehmen und sie mit 100 multiplizieren. Dadurch erhalten Sie 4.700 Ohm, was mit 4,7 km Ohm entspricht.Dieser Widerstandswert wird häufig in analogen Filtern, Signalschaltungen und Spannungsteiler -Setups verwendet.

Der vierte Band Ist Goldund es zeigt den Widerstand Toleranz.Dies sagt Ihnen, wie viel der tatsächliche Widerstand von der geschriebenen Zahl unterscheidet.Ein Goldband bedeutet, dass der Wert 5% höher oder niedriger als 4,7 km Ohm sein kann.Der wahre Widerstand könnte also irgendwo zwischen 4.465 Ohm und 4.935 Ohm liegen, je nachdem, wie er vorgenommen wurde, oder wie es die Temperaturänderungen verändert.

Diese Farbcode-Methode ist eine schnelle und zuverlässige Möglichkeit, die Komponentenwerte bei praktischen Aufgaben wie Sortieren, manuellem Löten oder Fehlerdiagnose zu überprüfen.Es reduziert die Notwendigkeit von Werkzeugen wie Multimetern, wenn Zeit oder Zugriff begrenzt ist.Das gleiche System wird auch für andere Widerstandswerte verwendet, wie z. B. 1k oder 10 km Ohm, wobei sich nur die Ziffern- und Multiplikatorbänder ändern.

4,7K Widerstandstoleranz

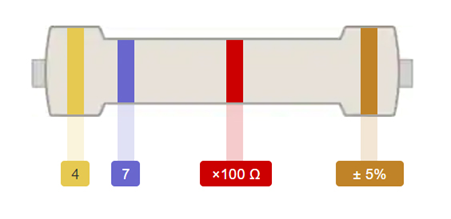

Abbildung 3.7 ken (4700 Ohm) ± 5% Toleranz

Die Toleranz eines Widerstands zeigt, wie sehr sich der eigentliche Widerstand von der darauf geschriebenen Zahl unterscheiden kann.Für einen 4,7 -km -Ohm -Widerstand hängt dies davon ab, wie es gemacht wurde und welcher Art es ist.Meistens kommen diese Widerstände mit 1%, 5%Anwesend oder 10% Toleranz.

Ein Widerstand mit 1% Toleranz misst typischerweise zwischen 4,653 km und 4,747 km Ohm, um eine sehr enge Übereinstimmung mit dem Nennwert zu gewährleisten.Im Gegensatz dazu kann ein 5% igen Toleranzwiderstand von reichen von 4,465k Ohm bis 4,935 km Ohm .Ein 10% iger Toleranzwiderstand ermöglicht noch mehr Variation, wobei die tatsächlichen Widerstandswerte zwischen 4,23 km Ohm und 5,17 km Ohm liegen.

Sie wählen die entsprechende Toleranz anhand der Präzisionsanforderungen und Budgetbeschränkungen des Schaltkreises.Widerstände mit höherer Genauigkeit mit strengeren Toleranzen, wie der 1% -Variante, haben normalerweise höhere Kosten.Bei Anwendungen, bei denen eine geringfügige Varianz akzeptabel ist, kann ein Toleranzwiderstand von 5% oder 10% besser geeignet sein.

4,7K Widerstand verwendet

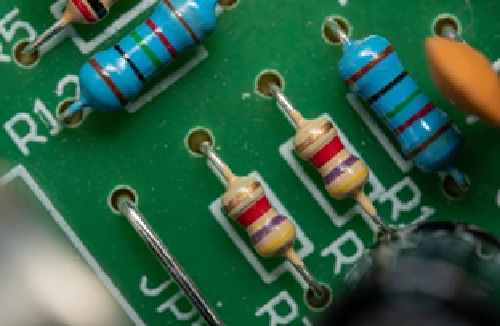

Abbildung 4.7k Widerstand verwendet in der gedruckten Leiterplatte (PCB)

Widerstände mit Klimmzügen und Pulldown-Widerständen - In digitalen Schaltungen wird häufig ein 4,7 -k -Widerstand verwendet, um Signale stabil zu halten.Wenn ein Mikrocontroller -Stift nicht mit irgendetwas verbunden ist, kann das Signal schweben und zufälliges oder lautes Verhalten verursachen.Durch Anschließen eines 4,7-km-Widerstands mit dem Boden (Pulldown) oder mit der Stromversorgung (Klimmzogung) bleibt das Signal auf einem stabilen Niveau.Dies hilft der Schaltung, ordnungsgemäß zu funktionieren und verhindert falsche Signale.

Spannungsteiler - Spannungsteilerschaltungen werden häufig verwendet, um die Spannungsniveaus abzubauen.Ein typisches Setup enthält zwei Widerstände in Reihe in einer Spannungsquelle, wobei der Ausgang zwischen ihnen aufgenommen wird.Durch die Verwendung eines 4,7 -km -Widerstands entweder als einer der beiden Widerstände oder mit einem anderen gemeinsamen Wert können Sie benutzerdefinierte Spannungsreferenzen generieren.Die Verfügbarkeit, die stabile Toleranz und der mäßige Widerstand machen es sowohl in analogen als auch in digitalen Anwendungen zu einer Auswahl.

Analoge Signalkonditionierung - In analogen Schaltungen müssen die Signalpegel vor der weiteren Verarbeitung häufig angepasst werden.Ein 4,7-km-Widerstand kann mit Kondensatoren, Op-Ampere oder anderen Widerständen zum Filter, der Verzerrung oder dem Skalieren des Eingangssignals arbeiten.Diese Setups werden in Sensorschnittstellen, Vorverstärkern oder einer Situation verwendet, in der Rohsignale die Formung einnehmen, bevor sie analoge bis digitale Wandler oder Verstärker erreicht werden.

Strombegrenzung - Um Teile vor zu viel Strom zu schützen, wird häufig ein 4,7 -km -Widerstand verwendet, um den Fluss zu begrenzen.Es wird normalerweise mit LEDs in Einklang gebracht, um sie daran zu hindern, zu viel Strom zu erhalten, oder zu Mikrocontroller -Eingängen hinzugefügt werden, um vor plötzlichen Spannungsänderungen zu schützen.Der Widerstand ist stark genug, um den Strom zu verlangsamen, aber dennoch das Signal passieren und die Dinge für empfindliche Teile sicher halten.

Oszillatorschaltungen - In Zeitschaltungen oder Oszillatoren hilft der Widerstandswert, zu kontrollieren, wie schnell die Dinge passieren.Ein 4,7 -km -Widerstand wird häufig mit einem Kondensator verwendet, um das Timing in Dingen wie Wellenformherstellern, Uhren oder Tongeneratoren einzustellen.Da sein Wert konstant bleibt, hält er die Frequenz stabil, wenn sie mit Teilen wie Transistoren oder ICs verwendet werden.

4-band 4,7K-Widerstand gegen 5-Band 4,7K-Widerstand

Besonderheit	4-band 4,7K-Widerstand	5-Band 4,7K Widerstand
Bandfarben	Gelb, violett, rot, Gold	Gelb, Violett, Schwarz, Braun, (Toleranzband)
Ziffernbänder	Gelb = 4, violett = 7 → Formen 47	Gelb = 4, violett = 7, schwarz = 0 → Formulare 470
Multiplikatorband	Rot = × 100 → 4.700 Ω	Braun = × 10 → 4.700 Ω
Toleranzband	Gold = ± 5%	Oft ± 1% oder niedriger
Beste Anwendungsfälle	LED-Strombegrenzung, Klimmzüge, grundlegende analoge Filterung	Signalverstärker, Feedback Op-Ampere, Sensorschaltungen, die Präzision benötigen

Diagramm 2. Vergleicht den 4-Band und 5-Band von 4,7 km Ohm Widerstand

Bei der Auswahl eines 4,7-km-Ohm-Widerstandes hilft das Verständnis des Unterschieds zwischen den 4-Band- und 5-Band-Versionen zu bestimmen, welche besser für Ihre Anwendung geeignet ist.Beide Typen bieten den gleichen nominellen Widerstand, unterscheiden sich jedoch darin, wie genau dieser Wert definiert und kontrolliert wird.

4-band 4,7K-Widerstand

In einem typischen 4-Band 4,7K-Widerstand sind die farbigen Bänder gelb, violett, rot und gold.Diese Bänder werden von links nach rechts gelesen.

• Die ersten beiden Bänder gelb und violett repräsentieren die Ziffern 4 und 7, wobei die Basisnummer 47 enthält.

• Das dritte Band, rot, fungiert als Multiplikator.Multiplizieren 47 mit 100 ergibt den endgültigen Widerstandswert von 4.700 Ohm.

• Das vierte Band Gold gibt die Toleranz an, die bis zu ± 5% Variation vom markierten Wert ermöglicht.

Diese Version wird üblicherweise in allgemeinen Anwendungen wie LED-Stromlimit, Klimmzügen oder grundlegende analoge Filterung verwendet, bei denen kleine Widerstandsschwankungen das Schaltungsverhalten nicht vollständig beeinflussen.

5-Band 4,7K Widerstand

Die 5-Band-Version ist genauer.Es hat eine weitere Zahl, die dazu beiträgt, den genauen Wert besser während der Produktion zu kontrollieren.Die üblichen Farben sind gelb, violett, schwarz, braun und eine letzte Band, die die Toleranz zeigt.

• Die ersten drei Bänder gelb, violett und schwarz repräsentieren 4, 7 und 0 und bilden die Nummer 470.

• Die vierte Band, Brown, setzt den Multiplikator.Multiplizieren Sie 470 mit 10 wieder 4.700 Ohm.

Das endgültige Band zeigt normalerweise eine engere Toleranz an, die häufig ± 1% oder sogar niedriger ist.

Diese bessere Genauigkeit macht 5-Band-Widerstände für Schaltkreise nützlicher, die eine präzise Kontrolle erfordern, wie Signalverstärker, Rückkopplungsschleifen und Sensorschaltungen.In diesen Fällen können selbst kleine Änderungen des Widerstands die Funktionsweise der Schaltung beeinflussen.

Spezifikationen von 4,7.000 Widerstand

Während alle 4K7-Widerstände den gleichen elektrischen Widerstand von 4,7 Kilo-Ohm liefern, variieren ihre physikalische Form, ihr Material und ihre Spezifikationen stark.Diese Unterschiede wirken sich direkt auf die Installation aus, wie viel Strom mit Ausgang und die Tools, die erforderlich sind, um mit ihnen zu arbeiten.Das Verständnis dieser Variationen trägt dazu bei, sicherzustellen, dass der richtige Widerstand für jede Entwicklungsphase von Prototyping bis zur Massenproduktion ausgewählt wird.

Formfaktor und Montagemethode

4K7 -Widerstände sind in zwei Konfigurationen üblicherweise erhältlich: Durchschnitt und Oberflächenmontage (SMD).

Durchlöcherwiderstände Haben Sie lange Metallbeine, die in Löcher auf der Löcher gehen.Sie eignen sich gut zum Handverdotieren, Testen und Reparaturen, bei denen Teile häufig geändert werden können.Ihre starken Beine helfen auch, sie an Ort und Stelle zu halten, wenn sich das Board bewegt oder zittert.

SMD -Widerstände sind klein und flach und sitzen direkt auf der Leiterplatte.Sie sind für Maschinen hergestellt, die Teile automatisch platzieren und in modernen, räumlichen Designs verwendet werden.Da sie keine Löcher nehmen, helfen sie, Boards kleiner und schneller zu bauen.

Größe und einfache Handhabung

Die größere Größe von Durchlöcherwiderstände erleichtert sie leichter zu halten, auszurichten und während der manuellen Montage zu löten.Dies macht sie besonders nützlich für Breadboards, Bildungseinrichtungen oder Produktion mit geringem Volumen, bei denen Nacharbeiten und ein Teilersatz üblich sind.

Im Gegensatz, SMD -Widerstände In kleineren Paketen wie 0603, 0805 oder 1206 kommen. Mit ihrer kompakten Größe können mehr Komponenten auf die Platine passen, erfordert jedoch Präzisionswerkzeuge wie Pinzetten, Schablonen und Reflow -Öfen für die korrekte Platzierung.Dies macht sie besser zu automatisierten Montagelinien und platzbeschränkten Designs wie Wearables oder kompakten IoT-Modulen geeignet.

Leistungsbewertung und thermische Leistung

Die Leistungsbewertung definiert, wie viel Wärme ein Widerstand ohne Ausfall sicher verarbeiten kann.

Durchlöcherwiderstände oft kommen in Bewertungen wie 1/8W, 1/4W, 1/2W und 1W. Versionen mit höherer Wattage werden in Schaltkreisen mit größeren Strom- oder anhaltenden Spannungsabfällen verwendet.Sie wählen diese normalerweise beim Umgang mit sichtbarer Heizung oder wenn der Luftstrom begrenzt ist.

SMD -Widerstände Unterstützen Sie auch eine Reihe von Stromniveaus, je nach Paketgröße.Beispielsweise kann ein 0805 -Widerstand bis zu 1/8w verarbeiten, während ein 2512 -Paket 1W oder mehr unterstützen kann.Die Auswahl der Stromversorgung im SMD -Design muss sorgfältig übereinstimmen, um Hotspots zu vermeiden, insbesondere wenn die Komponenten eng gepackt sind.

Toleranz und Genauigkeit

Toleranz definiert, wie sehr sich der tatsächliche Widerstand von ihrem Nennwert unterscheiden kann.Dies ist schwerwiegend in Schaltungen, die von vorhersehbarer Spannung oder Stromverhalten abhängen.

Durchlöcherwiderstände Zeigen Sie den Wert und die Toleranz mit Farbbändern an, typischerweise in Schritten von 5%, 1%oder 0,1%.

SMD -Widerstände verwenden Numerische Codes Auf der Oberfläche gedruckt und bietet ähnliche Toleranzoptionen in kompakteren Form.

Widerstände mit geringerer Toleranz (wie 1% oder 0,1%) werden in Schaltkreisen verwendet, die eine hohe Genauigkeit erfordern, z. B. Spannungsregelung, analoge Signale oder Zeitteile.Widerstände mit höherer Toleranz (wie 5%) sind für einfache Aufgaben wie Pull-up- oder Pulldown-Widerstände und grundlegende Filter in Ordnung.

Materialzusammensetzung und Leistung

Die Auswahl des Widerstandsmaterials beeinflusst seine Stabilität, Rauschleistung und allgemeine Zuverlässigkeit.

Durchlöcherwiderstände kann gemacht werden aus Kohlenstofffilm, Metallfilm oder Drahtwunde Konstruktion.Metallfilmtypen sind genauer und stabil, während Drahtgitterstypen höhere Leistung umgehen und mit weniger thermischer Drift arbeiten.

SMD -Widerstände werden verwendet dicker Film oder dünne Filmschichten über einer Keramikbasis.Dünnfilmtypen werden aufgrund ihres geringen Rauschens und ihrer engeren Präzision in Analog- und HF -Anwendungen bevorzugt.

Anwendungseignung und Workflow -Überlegungen

Die Wahl zwischen den beiden Typen hängt von der Art der Arbeit ab:

Verwenden Sie Durchlöchenwiderstände Für schnelle Prototypen, Bildungsaufbauten und Builds, die häufige Modifikationen beinhalten oder wo manuelles Löten ist der Standardprozess.

Verwenden Sie SMD -Widerstände In endgültigen Konstruktionen, die kompakte Layouts, automatisierte Montage und höhere Komponentendichte erfordern.

Auswählen des richtigen Typs für den Job

Die Auswahl der Widerstände sollte den Anforderungen des Designs unter Berücksichtigung der Konstruktion entsprechen:

• Plattenbeschränkungen des Boards

• Leistungsdissipation

• Toleranzanforderungen

• Montageprozess (Handbuch oder automatisiert)

Klein-Batch-Builds, Durchlochkomponenten vereinfachen das Handling und erfordern keine speziellen Werkzeuge.In hochvolumigen oder miniaturisierten Konstruktionen reduzieren SMD-Widerstände die Platinegröße und ermöglichen eine schnellere Montage.

Wenn der genaue Widerstand insbesondere in analogen oder sensorbasierten Systemen wichtig ist, konzentrieren sich auf enge Toleranz und Materialtyp, unabhängig von der Verpackung.

Abschluss

Der 4,7K -Widerstand ist klein, aber mächtig.Es hält Signale stabil, begrenzt den Strom und hilft Schaltkreisen sicher und reibungslos.Das Lesen von Farbcodes bis hin zur Auswahl zwischen Durchloch- und SMD-Typen macht das Wissen, wie dieser Widerstand funktioniert, Ihre Projekte einfacher und zuverlässiger.Egal, ob Sie gerade erst anfangen oder eine Full-Leiterplatte entwerfen, der 4,7-km-Widerstand ist eine Auswahl für viele elektronische Aufgaben.

Häufig gestellte Fragen [FAQ]

1. Kann ich einen 4,7 -km -Widerstand durch zwei Widerstände in Reihe ersetzen?

Ja.Sie können zwei oder mehr Widerstände in Serien verwenden, wenn ihre Gesamtsumme bis zu 4,7 km Ohm addiert.Zum Beispiel werden ein 2,2 -km- und ein 2,5 -km -Widerstand in Reihe fast 4,7.000 entstehen.

2. Ist 4,7k so wie 4700 Ohm?

Ja.4,7K bedeutet 4,7 Kilo-Ohms und 1 Kilo-Ohm 1000 Ohm.4,7K sind also genau 4700 Ohm.

3. Was passiert, wenn ich einen 4,7 -km -Widerstand anstelle von 1k verwende?

Die Schaltung erhält weniger Strom.Ein 4,7 -km -Widerstand widerspricht dem Strom mehr als ein 1K -Widerstand.Dies kann dazu führen, dass der angeschlossene Teil (wie eine LED) je nach Entwurf dumm oder gar nicht funktioniert.

4. Ist ein 4,7 -km -Widerstand für Audioschaltungen geeignet?

Ja.4,7K-Widerstände werden häufig in Audiosignalpfaden verwendet, um beispielsweise Operationsverstärker oder Filtersignale zu verzerrt.Sie helfen, das Signal zu formen oder zu begrenzen, ohne viel Rauschen hinzuzufügen.

5. Was bedeutet K in 4K7?

Das K steht für Kilo, was 1000 Ohm bedeutet.Die 7, nachdem es den Dezimalplatz zeigt.Also 4K7 = 4,7k Ohm = 4700 Ohm.

6. Was ist, wenn ich einen 4,7 -km -Widerstand rückwärts installiere?

Widerstände sind nicht polarisiert.Sie arbeiten gleich, egal in welcher Art und Weise sie installiert werden.Also ist es so oder so in Ordnung.

7. Wie kann ich sagen, ob ein 4,7 -km -Widerstand beschädigt ist?

Suchen Sie nach Anzeichen wie Verbrennung, Verfärbungen, Rissen oder wenn der mit einem Multimeter gemessene Widerstand weit entfernt von 4,7 km Ohm ist (auch nach Berücksichtigung der Toleranz).

8. Sind alle 4,7K -Widerstände gleich?

Nein. Der Widerstandswert ist zwar der gleiche, können sich nach Größe, Leistungsbewertung, Toleranz, Material (Kohlenstoff, Metallfilm) und Packungstyp (Durchgangsloch oder SMD) unterscheiden.Wählen Sie basierend auf dem, was Ihr Schaltkreis erfordert.
