Alles über den Arduino Nano

Der Arduino Nano ist ein kompakter, braunfreundlicher Mikrocontroller, der eine vollständige Arduino-Funktionalität in einem minimalen Formfaktor bietet.Dieses Board ist um den ATMEGA328P ATMEGA328P Microchip Technology In Stock: 50300 pcs oder ATMEGA168 ATMEGA168 MICROCHIP In Stock: 38304 pcs gebaut und ist ideal für räumlich begrenzte Projekte, schnelle Prototypen und eingebettete Systementwicklung.Die einfache USB -Programmierschnittstelle, umfangreiche E/A -Funktionen und zuverlässige Kommunikationsprotokolle machen es zu einer praktischen Wahl.Egal, ob Sie Sensoreingänge testen, Motoren steuern oder ein tragbares Gerät entwerfen, der Arduino -Nano bietet eine feste und flexible Substanz.

Katalog

Arduino Nano -Übersicht

Der Arduino Nano ist ein kleines und vielseitiges elektronisches Tafel, das zum Aufbau und Testschaltungen verwendet wird, insbesondere wenn der Platz eng ist.Es ist um einen 8-Bit-Mikrocontroller ausgestattet und wird in zwei Hauptversionen erhältlich-einer verwendet den ATMEGA328P ATMEGA328P Microchip Technology In Stock: 50300 pcs -Chip, und das andere verwendet den älteren ATMEGA168 ATMEGA168 MICROCHIP In Stock: 38304 pcs .Aufgrund seines kompakten Designs eignet sich das Nano perfekt für Projekte, für die nicht viele Eingangs-/Ausgabebehörungen erforderlich sind.Es passt problemlos in ein Standard -Brotbrett, was es ideal für schnelle Prototypen oder Experimentieren mit verschiedenen Setups macht.

PIN -Konfiguration und -leistung

Die Platine enthält 14 digitale Eingangs-/Ausgangsnadeln, die eine Verbindung zu Komponenten wie LEDs, Sensoren oder Schaltflächen herstellen können.Es bietet außerdem 6 analoge Eingangsnadeln mit unterschiedlichen Spannungsniveaus mit 10-Bit-Präzision, was bedeutet, dass sie subtile Änderungen der Signale erkennen können.Darüber hinaus gibt es 2 Stifte zum Zurücksetzen des Boards und 6 Stifte, die Stromverbindungen gewidmet sind.Der Arduino Nano läuft mit 5 Volt, was für die meisten Arduino -Boards Standard ist.Es kann eine Eingangsspannung zwischen 6 und 20 Volt akzeptieren, aber für die stabilste Leistung ist es am besten, zwischen 7 und 12 Volt zu liefern.Die Leistung wird normalerweise über den Mini-USB-Anschluss oder direkt über die Spannungseingangsnadeln geliefert, da der Nano keine dedizierte Gleichstrom-Leistung hat.

Geschwindigkeit und Konnektivität

Mit einer Taktgeschwindigkeit von 16 MHz kann der Nano präzise Timing erledigen und Aufgaben konsequent verwalten.Dies trägt dazu bei, dass Vorgänge wie Lesesensordaten oder Steuerungsausgaben im richtigen Moment ohne Verzögerungen erfolgen.Eine Sache, die den Nano von Brettern wie dem Arduino Uno unterscheidet, ist die Verwendung eines Mini -USB -Anschlusses.Dieser kleinere Port trägt zum kompakten Design bei, ermöglicht das Board jedoch weiterhin, mit einem Computer für die Programmierung oder Datenübertragung zu kommunizieren.

Speichervarianten

Es gibt zwei Versionen des Nano, basierend darauf, welche Mikrocontroller es verwendet.Der Atmega168 Die Version enthält 16 KB Flash-Speicher, 512 Bytes EEPROM (verwendet für die Langzeitdatenspeicherung) und 1 kb SRAM (für temporäre Daten während des Ausführens).Der Atmega328p Die Version verdoppelt diese Spezifikationen und bietet 32 ​​KB Flash, 1 kb EEPROM und 2 KB SRAM.In beiden Fällen ist 2 KB des Flash -Speichers für den Bootloader reserviert, dem kleinen Programm, mit dem das Hochladen neuer Code hochgeladen werden kann.

Arduino -Nano

Der Arduino Nano verfügt über ein kompaktes Pin -Layout für den einfachen und praktischen Einsatz in einer Vielzahl von Elektronikprojekten.Jeder Pin dient einem bestimmten Zweck - ob die Platine, Lesesensoreingabe, Steuerungsgeräte oder die Kommunikation mit anderen Hardware aktiviert werden.Die Stifte sind in vier Hauptkategorien eingeteilt: Leistungsstifte, funktionsspezifische Stifte, Eingangs-/Ausgangsnadeln (E/O) und Kommunikationsgrenzflächenstifte.

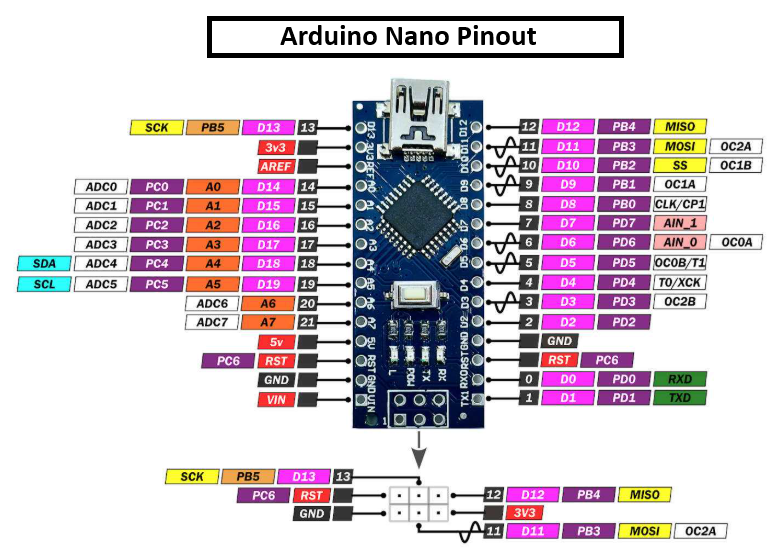

Abbildung 2. Arduino Nano Pinout

Power Pins

Diese Stifte sind für die Lieferung und Verwaltung der Stromversorgung des Boards verantwortlich.Sie stellen sicher, dass sowohl der Nano selbst als auch alle angeschlossenen Komponenten die richtige Spannung erhalten.

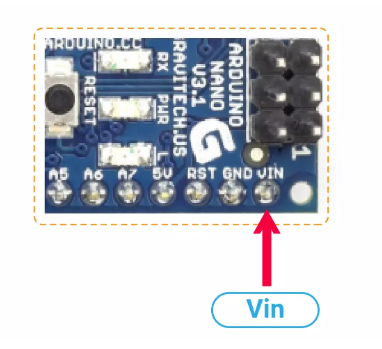

Abbildung 3. Vin

• Vin (Spannung in) - An diesem Pin können Sie eine externe Stromquelle anschließen - Typen zwischen 7 V und 12 V.Es sendet Strom direkt an den Bord -Spannungsregler, der die Spannung auf sichere Betriebsniveaus einstellt.

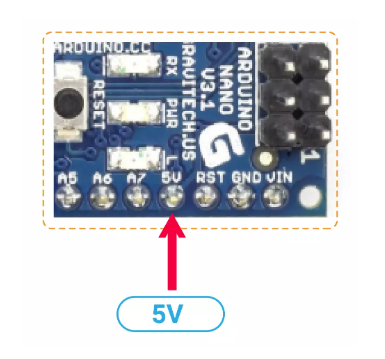

Abbildung 4. 5V

• 5 V Ausgang - Dieser Pin bietet einen stabilen 5 -V -Ausgang, der vom Onboard -System reguliert wird.Es versorgt den Mikrocontroller und alle angeschlossenen Komponenten, die 5 V benötigen.

Abbildung 5. 3v3

• 3,3 V Ausgang - Hier ist ein niedrigerer, regulierter 3,3 -V -Ausgang erhältlich.Es ist nützlich für Komponenten, die für höhere Spannungen empfindlich sind oder für die 3,3 -V -Systeme ausgeführt werden.

Abbildung 6. GND

• GND (Boden) Stifte - Dies sind Erdungspunkte.Mit mehreren GND -Stiften können Sie die negativen Seiten von Sensoren, Modulen oder Leistungsquellen anschließen, wodurch eine gemeinsame elektrische Referenz für die Schaltung erzeugt wird.

Funktionsspezifische Stifte

Diese Stifte bieten einzigartige Rollen, die die Kontroll- und Überwachungsfunktionen des Boards unterstützen.

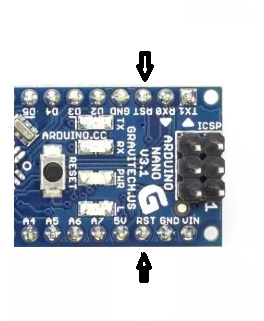

Abbildung 7. Zurücksetzen

• Stifte zurücksetzen - Es gibt zwei Zurücksetzen auf dem Nano.Durch das Senden eines niedrigen Signals (d. H. Das Anschließen an Masse) mit einem einer wird die Platine sofort neu gestartet.Dies ist beim Testen hilfreich oder wenn Sie das System neu starten möchten, ohne die Stromversorgung zu trennen.

• Pin 13 mit LED an Bord - Pin 13 ist mit einer eingebauten LED verbunden.Es wird häufig als Basisausgabe für schnelle Tests oder visuelles Feedback verwendet.Sie können beispielsweise die LED blinken, um zu überprüfen, ob Ihr Code korrekt ausgeführt wird.

• AREF (Analogreferenz) - Dieser Pin bietet eine Referenzspannung für analoge Eingangsvorgänge.Durch die Einstellung einer benutzerdefinierten Spannung können Sie die Genauigkeit analogen Messwerte verbessern, insbesondere wenn Sie mit Sensoren zu tun haben, die in schmalen Spannungsbereichen arbeiten.

Eingabe/Ausgang (E/O) Stifte

Diese Stifte verbinden den Nano mit der physischen Welt und ermöglichen es ihm, Signale und Steuerelemente zu lesen.

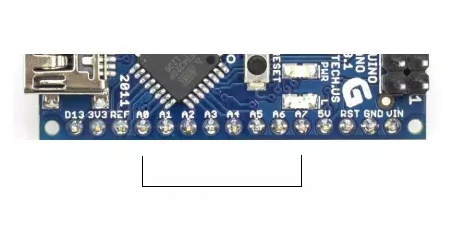

Abbildung 8. Analoge Stifte

• Analoge Stifte (A0 bis A7) - Diese Stifte lesen unterschiedliche Spannungsniveaus (von 0V bis 5 V) und konvertieren sie für die Verarbeitung in digitale Werte.Sie eignen sich perfekt für Sensoren wie Temperatur oder Lichtsensoren.Beachten Sie, dass A4 und A5 doppelt sind und auch als I2C-Kommunikationslinien dienen.

• Digitale Stifte (D0 bis D13) - Diese Stifte senden oder empfangen binäre Signale (hoch oder niedrig).Sie können sie verwenden, um Geräte wie LEDs ein- oder auszuschalten oder einfache Sensorausgänge zu lesen.Einige dieser Stifte-insbesondere D3, D5, D6, D9, D10 und D11-unterstützen PWM (Pulsbreitenmodulation).Auf diese Weise simulieren Sie unterschiedliche Leistungsstufen, ideal für Aufgaben wie die Steuerung von Motorgeschwindigkeiten oder Dimmleuchten.

• Externe Interrupts auf D2 und D3 - Diese beiden Stifte können Interrupts auslösen, die das Hauptprogramm vorübergehend pausieren, um dringende Aufgaben zu erledigen (z.Sobald die Aufgabe abgeschlossen ist, wird der Hauptcode normal ausgeführt.

Kommunikationsschnittstellenstifte

Diese Stifte ermöglichen es dem Nano, mit Computern, Sensoren, Anzeigen und anderen Mikrocontrollern zu sprechen.

Abbildung 9. RXD und TXD

• Serienkommunikation (TX und RX) - Pins D0 (RX) und D1 (TX) verarbeiten grundlegende serielle Kommunikation.So sendet und empfängt das Nano Daten von einem Computer oder einem seriellen Gerät.Es wird üblicherweise zum Programmieren der Karte oder zum Senden von Daten an den seriellen Monitor verwendet.

• SPI (serielle periphere Grenzfläche) - Der Nano unterstützt die SPI -Kommunikation über Pins D10 bis D13:

• D10 fungiert als Sklavenauswahl (SS)

• D11 ist für die Datenausgabe (MOSI)

• D12 Griff eingehende Daten (MISO)

• D13 liefert das Taktsignal (SCK)

SPI ist ein schnelles Protokoll, mit dem eine Verbindung zu Modulen wie SD-Karten, Anzeigen oder Sensoren hergestellt werden, die eine Hochgeschwindigkeitsdatenübertragung benötigen.

• I2C (Interintegrierte Schaltung) - I2C ist eine Zwei-Draht-Kommunikationsmethode, die von vielen Geräten geteilt wird.Auf dem Nano dient A4 als SDA (Datenlinie) und A5 als SCL (Clock Line).Mit diesem Setup kann das Board mit mehreren Geräten wie Beschleunigungsmesser, Temperatursensoren oder OLED -Anzeigen kommunizieren, die nur diese beiden Stifte verwenden.

Merkmale von Arduino Nano

Der Arduino Nano ist ein kompaktes, voll ausgestattetes Mikrocontroller-Board, das Strom, Einfachheit und Größe in Einklang bringt.Hier finden Sie eine Aufschlüsselung seiner Hauptspezifikationen mit zusätzlichem Kontext, wie diese Funktionen in Elektronikprojekten verwendet werden.

Kategorie	Details
Mikrocontroller & Core	ATMEGA328P ATMEGA328P Microchip Technology In Stock: 50300 pcs -8-Bit-AVR-Mikrocontroller mit 16 MHz Taktgeschwindigkeit für einen zuverlässigen Betrieb mit geringer Leistung im Timing-sensitiv Aufgaben wie Sensoren oder Motoren.
Betriebsspannung	5V (kompatibel mit den meisten Komponenten); Eingangsspannungsbereich: 7 V bis 12 V (für eine sichere Überspannungshandhabung).
Gesamt -E/A -Stifte	22 Gesamt -E/A -Stifte für flexible Konnektivität.
Analoge Eingänge	6 Stifte (A0 - A5);verwendet zum Lesen analog Sensoren (z. B. Temperatur, Licht).Konvertiert die Spannungsniveaus in lesbar Digitale Werte.
Digitale E/O -Stifte	14 Stifte;kann hoch/niedrig senden/empfangen Signale.6 Stifte unterstützen PWM (für LED -Verblassen, Servokontrolle usw.).
Maximaler Strom pro Pin	40 ma;Geeignet für Basic Komponenten-Externale Treiber, die für Hochleistungsgeräte empfohlen werden.
Flash -Speicher	32 KB Gesamt (2 KB für Bootloader verwendet); Speichert Benutzerprogramme.
Sram	2 kb;verarbeitet temporäre Daten wie Variablen während der Programmausführung.
Eeprom	1 kb;behält Daten wie Einstellungen oder Kalibrierung auch nach Stromverlust.
Stromverbrauch	~ 19 Ma während des normalen Betriebs - effizient für batteriebetriebene Anwendungen.
Größe & Gewicht	18 mm × 45 mm;~ 7 Gramm - Kompakt und Breadboard-freundlich.
Kommunikationsprotokolle	• SPI - Schnelle Gerätekommunikation (z. B. SD -Karten, Anzeigen)
	• I2C-Zwei-Draht-Schnittstelle für Peripheriegeräte wie Sensoren
	• USAart - Serienschnittstelle für PC/Microcontroller -Verbindung und Code -Hochladen.

Technische Spezifikationen von Arduino Nano

Der Arduino Nano ist ein aktiv unterstütztes Mikrocontroller-Board für Zuverlässigkeit, Einfachheit und Kleinform-Faktor-Projekte.Hier finden Sie eine Aufschlüsselung seiner wichtigsten technischen Spezifikationen mit zusätzlicher Klarheit, damit Sie besser verstehen können, wie jede Funktion im praktischen Gebrauch von Bedeutung ist.

Kategorie	Spezifikation
Mikrocontroller	ATMEGA328 ATMEGA328 MICROCHIP In Stock: 50100 pcs -8-Bit-AVR-Mikrocontroller
Sram	2 KB-verwendet für Echtzeitaufgaben wie Variable Speicher- und Funktionsausführung
Flash -Speicher	32 KB - Speichert Benutzerprogramm/Code
Eeprom	1 kb-nichtflüchtiger Speicher für anhaltende Daten wie Konfigurationen oder Kalibrierung
Taktfrequenz	16 MHz-erledigt die zeitlich-sensitiven Aufgaben effizient
Betriebsspannung	5 V - kompatibel mit den meisten Sensoren und Module
Eingangsspannung (empfohlen)	7–12 V - bietet die Schutzspanne während externe Stromversorgung
USB -Schnittstelle	Mini USB - verwendet für die Programmierung, Serie Kommunikation und leichte Stromversorgung
E/A -Pin -Unterstützung	Breadboard-freundlich;22 E/A -Stifte insgesamt (Digital + Analog)
Expansionsunterstützung	Keine Schildunterstützung - für Kompakt ausgelegt und benutzerdefinierte Setups
ROHS Compliance	Ja - folgt den EU -Richtlinien auf eingeschränkte gefährliche Substanzen
JTAG -Unterstützung	Nicht enthalten - Fortgeschrittenes Debugging nicht unterstützt
Kfz -Note	Nein - nicht für den Einsatz von Automobilen zertifiziert
ECCN -Code	Ear99-als ein Risiko eingestuft, Allgemeiner elektronischer Artikel
HTS -Code	8473.30.11.80 - US -amerikanischer harmonisierter Tarif Zeitplanklassifizierung
Speichertechnologie	Eingebetteter Blitz und EEPROM - ermöglicht dynamische Ausführung mit anhaltendem Speicher
Formfaktor	Kompakt, leicht - optimiert für Breadboards, räumlich begrenzte Umgebungen und eingebettete Anwendungen
Anwendungsfall	Ideal für Bildungsprojekte, Elektronik und kleine eingebettete Systeme

Programmierung und Kommunikation mit dem Arduino -Nano

Die Arbeit mit dem Arduino -Nano ist einfach und effizient, insbesondere bei der Verwendung der Arduino Integrated Development Envaluation (IDE).Das Board ist so konzipiert, dass sie sowohl Programmier- als auch Datenaustausch einfach für Sie in eingebettete Systeme machen.

Programmierung

Um das Nano zu programmieren, müssen Sie ihn nur mit einem Standard -Mini -USB -Kabel an Ihren Computer anschließen.Sobald Sie verbunden sind, öffnen Sie die Arduino -IDE, wählen Sie "Arduino Nano" als Boardtyp, wählen Sie den entsprechenden Port aus und klicken Sie auf "Upload", um Ihren Code zu überweisen.Die Karte benötigt kein externes Programmiergerät - alles wird durch diese einzelne Verbindung behandelt.Für Ihre Kontrolle oder Ihre Bedürfnisse, auf Hardwareebene zu arbeiten, enthält die Karte auch einen ICSP-Header (serielle Programmierung).Dies bietet eine alternative Methode zum direkten Hochladen von Code mithilfe eines externen Programmierers direkt auf den Mikrocontroller.

Serielle Kommunikation und Überwachung

Der Nano kommuniziert mit Ihrem Computer über eine virtuelle serielle Verbindung.Dies wird von einem FTDI -Chip an Bord behandelt, der eine stabile Datenübertragung zwischen der Karte und der IDE gewährleistet.Die serielle Verbindung verwendet zwei dedizierte Stifte: Pin 0 zum Empfangen (RX) und Pin 1 zum Senden (TX).Diese Stifte ermöglichen es dem Nano, Daten zu senden und zu empfangen - ideal zum Debuggen, zum Drucken von Sensorwerten oder zur Interaktion mit einem PC.Immer wenn das Board Daten sendet oder empfängt, blinken die integrierten RX- und TX-LEDs.Dies bietet eine schnelle und visuelle Möglichkeit, zu bestätigen, dass die Kommunikation wie erwartet stattfindet.

Unterstützung für I2C- und SPI -Protokolle

Über die einfache serielle Kommunikation hinaus unterstützt das Nano auch fortschrittlichere Kommunikationsprotokolle, einschließlich I2C und SPI.Diese sind nützlich, wenn Sie eine Verbindung zu Komponenten wie Anzeigen, Sensoren, Speichermodulen oder anderen Mikrocontrollern herstellen.

• I2C -Kommunikation wird über die Arduino Wire -Bibliothek verwaltet.Es verwendet zwei Stifte - A4 (SDA) für Daten und A5 (SCL) für das Taktsignal - und ermöglicht es mehreren Geräten, über dieselben zwei Drähte zu kommunizieren.

• SPI -Kommunikation wird mit der SPI -Bibliothek behandelt.Dieses Protokoll bietet eine Hochgeschwindigkeitskommunikation und wird üblicherweise mit Peripheriegeräten wie SD-Karten oder digitalen Displays verwendet.

Diese Bibliotheken sind standardmäßig in der Arduino -IDE aufgenommen. Daher ist das Einrichten eines der eines Protokolls nur ein paar Codezeilen hinzugefügt.

Betriebssystemkompatibilität

Die Arduino -IDE läuft reibungslos unter Windows, MacOS und Linux.Dies macht den Nano zu einer flexiblen Option, unabhängig davon, welches Betriebssystem Sie bevorzugen.Sie können jedoch häufig das nahtloses Setup auftreten, insbesondere wenn es um automatische Treiberinstallation und Porterkennung geht.

Vergleich von Arduino Uno und Arduino Nano

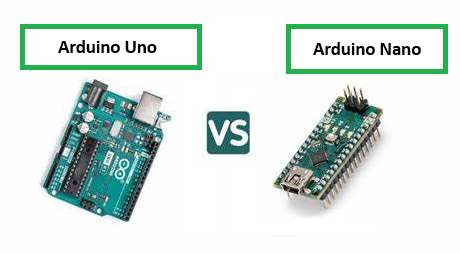

Abbildung 10. Arduino Uno gegen Arduino Nano

Der Arduino Uno und Arduino Nano basieren auf demselben Mikrocontroller - dem ATMEGA328P ATMEGA328P Microchip Technology In Stock: 50300 pcs - und bieten sehr ähnliche Kernfunktionen.Sie unterscheiden sich jedoch in Größe, Layout und der Art und Weise, wie sie normalerweise verwendet werden, was die beste Wahl in Abhängigkeit von Ihren Projektanforderungen beeinflussen kann.

Verwendung des Arduino Nano

Bildungs- und Ingenieurprojekte

Der Nano wird in Unterrichtsumgebungen und akademischen Labors häufig eingesetzt.Sein kleiner Fußabdruck und die kostengünstigen Kosten eignen sich perfekt für praktisches Lernen, unabhängig davon, ob Sie Ihren ersten blinkenden LED-Schaltkreis erstellen oder komplexere technische Konzepte wie Analogsensor-Integration oder sofortige Signalverarbeitung durchführen.Sie können es oft verwenden, um Designideen schnell auf einem Brotbrett zu testen, wodurch die Notwendigkeit von Löt- oder großen Setups reduziert werden muss.

Medizinische Prototypen und Industriegeräte

In den Bereichen Gesundheitswesen und industrielle Automatisierung dient der Nano als Prototyping -Plattform für kompakte elektronische Module.Die Fähigkeit, Sensordaten zu verarbeiten, macht es in der Entwicklung von Medizinprodukten im Frühstadium-wie Herzfrequenzmonitore oder Patientenverfolgungssysteme-und in Industrieinstrumenten, die eine einfache, zuverlässige Kontrolllogik erfordern, nützlich.Die Kompatibilität mit seriellen und i2C -Kommunikationsprotokollen ermöglicht eine einfache Integration in Tools für Datenerfassungen oder diagnostische Geräte.

Robotik- und Automatisierungssysteme

Der Nano passt natürlich für kleine Roboter und automatisierte Systeme.Unabhängig davon, ob es sich um die Steuerung von Motorfahrern, die Verwaltung von Sensoren oder die Verarbeitung von Feedback, die 16 -MHz -Taktgeschwindigkeit und die PWM -Ausgangsfunktionen der Platine ermöglichen eine präzise Steuerung.Sie können den Nano häufig in mobilen Robotern, Roboterarmen oder autonomen Navigationssystemen verwenden, bei denen der Platz eng ist, aber zuverlässige Leistung benötigt.

Prototyping eingebetteter System

Für Sie bauen eingebettete Systeme-von tragbaren Technologien bis hin zu intelligenten Geräten-eine stabile Plattform mit minimalem Fußabdruck, um Kernlogik und Interaktionen zu testen.Da es direkt in ein Störbrett angeschlossen ist, kann es einfach mit Schaltungskonstruktionen, Sensoreingängen oder Aktuatorausgängen experimentieren, bevor es sich zu einer benutzerdefinierten PCB verpflichtet.Es ist auch ideal für Proof-of-Concept-Builds, bei denen Geschwindigkeit und Flexibilität mehr wichtig sind als polierte Hardware.

Drahtlose Kommunikationsprojekte (GSM-basierte)

Der Nano wird häufig in drahtlosen Kommunikationsaufbauten verwendet, hauptsächlich solche, die sich auf GSM -Module für die Datenübertragung über Mobilfunknetze verlassen.Es kann grundlegende Kommunikationsaufgaben wie das Senden von SMS, die Fernüberwachung oder das Auslösen von Warnungen erledigen.Diese Anwendungen sind in Bereichen wie Umgebungssensing, Ferninfrastrukturüberwachung und grundlegenden IoT -Bereitstellungen (Internet of Things) beliebt.

Heimautomatisierung und Sicherheitssysteme

DIY Home Automation ist ein weiterer Bereich, in dem sich der Nano auszeichnet.Seine geringe Größe macht es leicht, in Wand montierte Steuerkästen oder versteckte Gehäuse zu stecken.Es wird üblicherweise in Systemen verwendet, die die Beleuchtung automatisieren, Umgebungsbedingungen überwachen oder Sicherheitsvorrichtungen wie Türschlösser oder Bewegungssensoren steuern.Der Nano kann sich auch in RF- oder Bluetooth -Module integrieren, um die Fernbedienung über Smartphone -Apps oder drahtlose Fernbedienungen zu ermöglichen.

Android-kontrollierte Geräte

Der Nano kann mit Android-Telefonen und Tablets mit Bluetooth- oder USB-OTG-Verbindungen (On-the-Go) -Besignhöhe anpassen.Dies ermöglicht die Erstellung interaktiver Hardware, die über mobile Apps gesteuert werden kann - beispielsweise benutzerdefinierte Fernbediener, drahtlose Sensor -Dashboards oder persönliche Assistentengeräte.Sie können es oft mit dem HC-05 Bluetooth-Modul für eine zuverlässige Kommunikation mit Android-Apps kombinieren.

Hardwareprototypen der virtuellen Realität (VR)

In der VR-Entwicklung wird der Nano manchmal verwendet, um sensorbasierte Eingangsgeräte wie Bewegungscontroller, haptische Rückkopplungseinheiten oder Verfolgung von Handschuhen zu prototypen.Es ist zwar nicht leistungsstark genug, um die Grafikverarbeitung zu verarbeiten, es kann jedoch Bewegungsdaten erfassen, Steuersignale senden oder mit leistungsfähigeren Systemen koordinieren, um die interaktive Erfahrung zu verbessern.Seine Größe und einfache Integration machen es zu einer flexiblen Wahl für die Entwicklung der Hardware im Frühstadium bei immersiven Technologie.

Alternative Arduino -Boards

Während der Standard -Arduino -Nano ein leistungsstarker und kompakter Mikrocontroller ist, fordern einige Projekte, die er nicht außerhalb der Schachtel enthalten.Glücklicherweise erweitern mehrere eng verwandte Boards im Arduino -Ökosystem das Kerndesign des Nano.Diese Varianten bieten zusätzliche Funktionen, während ein kleiner Fußabdruck aufrechterhalten wird, was sie ideal macht, wenn Ihr Projekt integrierte Konnektivität, mehr Sensoren oder breitere Kommunikationsoptionen benötigt.

Arduino Nano 33 Ble

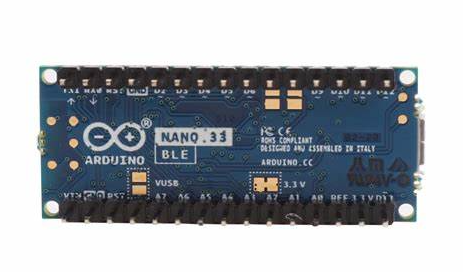

Abbildung 11. Arduino Nano 33 Ble

Diese Version des Nano umfasst eine integrierte Unterstützung von Bluetooth Low Energy (BLE), die die drahtlose Kommunikation mit Smartphones, Tablets oder anderen BLE-fähigen Geräten ermöglicht.Es ist eine starke Wahl für Anwendungen wie Fitness -Wearables, drahtlose Sensoren oder ein Projekt, das Daten über kurze Strecken ohne Kabel austauschen muss.Durch die nationale Handhabung von BLEIDE wird die Bedürfnis nach externen Bluetooth -Modulen, was Platz spart und die Verkabelung vereinfacht.Es öffnet auch die Tür, um drahtlose Geräte mit geringer Leistung zu erstellen, die für längere Zeiträume bei Batteriestrom ausgeführt werden können.

Arduino Nano 33 BLEIN SIND

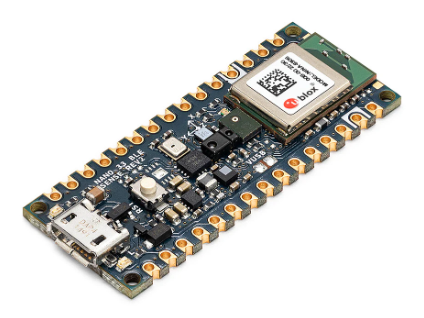

Abbildung 12. Arduino Nano 33 BLEIN SIND

Der BLE-Sinn baut auf dem Bluetooth-fähigen Nano auf, indem eine Vielzahl von Onboard-Sensoren hinzugefügt wird.Dazu gehören ein Bewegungssensor (IMU), Temperatur- und Feuchtigkeitssensoren, Gestenerkennung, Lichterkennung und sogar ein Mikrofon für Schalleingaben.Dieses Board ist auf fortschrittliche Erfassungsanwendungen wie Umweltüberwachung, Aktivitätserkennung und sprachgesteuerte Ereignisse zugeschnitten.Es ist besonders nützlich, wenn Sie interaktive oder kontextbezogene Systeme entwickeln und vermeiden möchten, dass Sie separate Sensormodule während des Prototyps verdrehen.

Arduino Nano 33 IoT

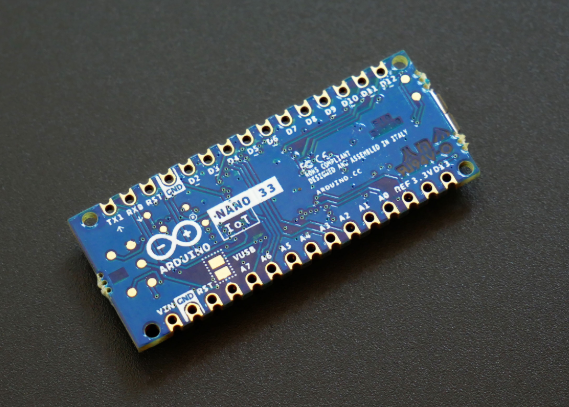

Abbildung 13. Arduino Nano 33 IoT

Wenn Ihr Projekt eine Verbindung zum Internet herstellen muss, ist das IoT von Nano 33 für diesen Zweck ausgelegt.Es umfasst ein integriertes WLAN und sichere Hardware-Support für verschlüsselte Kommunikation. Damit ist es zu einer soliden Plattform für intelligente Geräte, der Fernüberwachung und der Cloud-basierten Datenerfassung.Dieses Board ist ideal für Internet of Things (IoT) -AT -Anwendungen, bei denen zuverlässige Online -Konnektivität und -sicherheit wichtig sind.Sie können Sensordaten problemlos an die Cloud senden, Geräte remote steuern oder automatisierte Systeme erstellen, die auf Online -Eingaben reagieren.

Arduino Micro

Abbildung 14. Arduino Micro

Das Arduino Micro hat einen Großteil des kompakten Designs des Nano, bietet jedoch ein etwas anderes Feature -Set.Es beinhaltet den nativen USB -Support, mit dem das Board als USB -Gerät (wie eine Tastatur oder Maus) fungiert.Dies macht es zu einer großartigen Option, um benutzerdefinierte HID-Peripheriegeräte oder andere USB-interaktive Geräte (Human Interface Device) zu erstellen.Das Mikro liefert im Vergleich zum Nano ein paar zusätzliche Stifte und basiert auf dem ATMEGA32U4-Mikrocontroller anstelle des ATMEGA328P ATMEGA328P Microchip Technology In Stock: 50300 pcs , was ihm etwas unterschiedliche Fähigkeiten bietet, insbesondere bei USB-bezogenen Projekten.

Abschluss

Der Arduino Nano liefert leistungsstarke Funktionen in einem kleinen Paket und macht es zu einem nützlichen Werkzeug für die Elektronikprototyping und kompakte Systemintegration.Seine Vielseitigkeit über Anwendungen hinweg - von Robotik und Automatisierung bis hin zu medizinischen Instrumenten und der Sicherheit zu Hause - drückt, wie fähig dieses winzige Board sein kann.Mit starken Unterstützung der Community und mehreren Varianten, die für spezielle Aufgaben wie drahtlose Kommunikation und Sensing verfügbar sind, ist der Nano weiterhin eine Top -Wahl für Sie, um Leistung, Einfachheit und Raumeffizienz auszugleichen.

Häufig gestellte Fragen [FAQ]

1. Was ist ein Arduino -Nano?

Der Arduino Nano ist eine moderne Version des klassischen Arduino Nano.Es verfügt über einen leistungsstärkeren ATMEGA4809 -Mikrocontroller, der ihm mehr Speicher und bessere Leistung verleiht und gleichzeitig die gleiche kompakte Größe und das bekannte PIN -Layout beibehält.Es ist für Sie konzipiert, die ein schnelleres und fähigeres Board wünschen, aber immer noch etwas kleines benötigen, um sie in ein Steckbrett zu passen.Im tatsächlichen Gebrauch ermöglicht es eine reibungslosere Handhabung größerer Programme und ist aufgrund seiner aktualisierten USB -Schnittstelle einfacher zu einem Computer.

2. Was ist die Funktion des Arduino -Nano?

Der Arduino -Nano fungiert als kleiner, programmierbarer Controller, der Daten von Eingängen wie Sensoren oder Switches liest, indem sie Signale an Ausgänge wie Motoren, LEDs oder andere Komponenten senden.Die Hauptaufgabe besteht darin, elektronische Geräte basierend auf den Anweisungen zu steuern, die Sie in Ihrem Code schreiben.Zum Beispiel kann es ein Licht einschalten, wenn es die Dunkelheit spürt, oder einen Lüfter aktivieren, wenn er Wärme erkennt, während er aus einer kompakten Platte arbeitet, die direkt in ein Brotbrett passt.

3. Wie viele Inputs hat ein Arduino -Nano?

Der Arduino -Nano verfügt über insgesamt 20 Eingangs-/Ausgangsnadeln, die 14 digitale Stifte und 6 analoge Eingangsstifte umfassen.Jede der 14 digitalen Stifte kann entweder als Eingang oder Ausgabe verwendet werden, je nachdem, wie sie im Code konfiguriert sind.Die 6 analogen Stifte sind speziell so ausgelegt, dass sie unterschiedliche Spannungsniveaus von analogen Sensoren lesen, sodass die Platine in kleinen Projekten flexibel genug ist, um sowohl digitale als auch analoge Eingangssignale zu verarbeiten.

4. Wie viele Schichten ist ein Arduino -Nano?

Der Arduino Nano verwendet eine zweischichtige Druckscheibe, was bedeutet, dass sie sowohl auf der oberen als auch auf der unteren Seiten der Platine Kupferspuren enthält.Dieses zweischichtige Design hält das Board kompakt und ermöglicht es ihm, alle Komponenten effizient zu verbinden.In der Praxis erleichtert der Nano bei Bedarf die Überprüfung und Reparatur.

5. Wie viele Timer hat Arduino Nano?

Der Arduino Nano verfügt über drei integrierte Hardware-Timer: Timer0, Timer1 und Timer2.Timer0 und Timer2 sind 8-Bit-Timer, während Timer1 ein 16-Bit-Timer ist, der genauere Zeitfunktionen ermöglicht.Diese Timer werden für verschiedene Funktionen wie Verzögerungen, PWM -Ausgang und Erzeugung von Tönen verwendet.Im täglichen Gebrauch verlassen Sie sich häufig indirekt auf diese Timer durch Funktionen wie Millis (), Delay () oder Analog Write (), und das Verständnis hilft bei der Arbeit mit zeitempfindlichen Aufgaben wie motorischer Steuerung oder Sensorabtastung.
