Grundlagenhandbuch zum NPN-Transistor 2SC1815

Zeit: 2025/12/10

Durchsuchen: 18

Was ist ein NPN-Transistor 2SC1815?In diesem Artikel werden die Funktionen, Pinbelegung, Spezifikationen, Anwendungen, Vergleiche und mehr des 2SC1815-Transistors erläutert.

Katalog

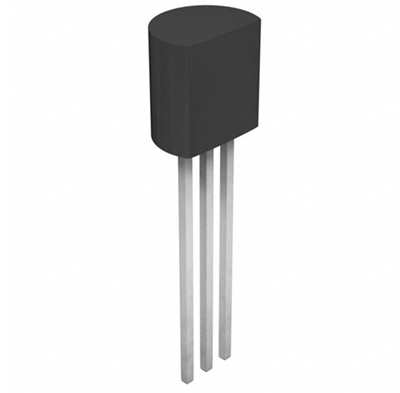

2SC1815

Übersicht über den Transistor 2SC1815

Die 2SC1815 ist ein Silizium-NPN-Bipolartransistor, der von Central Semiconductor mithilfe eines zuverlässigen epitaktischen Planarverfahrens hergestellt wird.Es wird häufig für allgemeine Verstärkungs- und Schaltvorgänge mit geringem Stromverbrauch verwendet.Mit Nennspannungen von 50 V VCEO und 60 V VCBO, einem maximalen Kollektorstrom von 150 mA und einer Verlustleistung von etwa 400 mW eignet es sich gut für Kleinsignalanwendungen.Aufgrund seines hohen Stromverstärkungsbereichs und der Übergangsfrequenz von etwa 80 MHz eignet er sich für Audiostufen, Vorverstärker und rauscharme Schaltkreise.

Aufgrund seiner stabilen Verstärkung, des geringen Rauschens und des TO-92-Gehäuses wird der 2SC1815 häufig für Hobbyelektronik, analoge Designs und Treiberstufen ausgewählt, die eine konsistente, saubere Signalverstärkung erfordern.Es ist nicht für Hochleistungs- oder Hochstromlasten gedacht, eignet sich jedoch hervorragend für kompakte, effiziente Stromkreise mit geringem Stromverbrauch, bei denen es auf Zuverlässigkeit ankommt.

Wenn Sie am Kauf des 2SC1815 interessiert sind, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

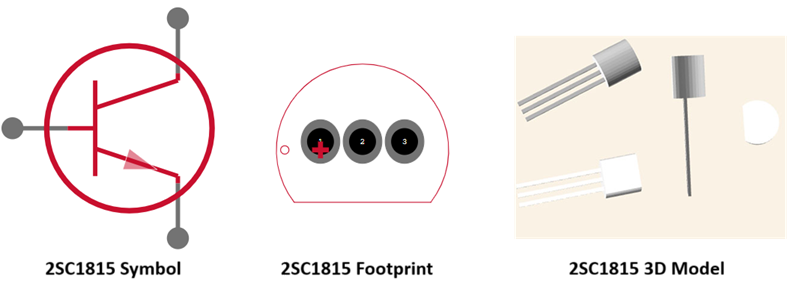

2SC1815 Transistor-CAD-Modelle

2SC1815 Transistor CAD Models

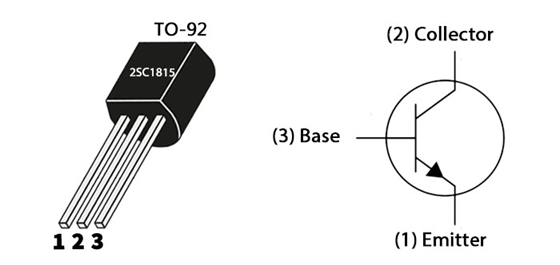

2SC1815 Pinbelegungskonfiguration

2SC1815 Pinout Configuration

Pin Nummer
Pin Name
Beschreibung
1
Emitter
Strom fließt von diesem Terminal aus;normalerweise in NPN-Schaltungen mit Masse verbunden.
2
Sammler
Hauptstrom Von der Basis gesteuerter Pfad;Ausgang des Transistors.
3
Basis
Steuert die Funktionsweise des Transistors;Ein kleiner Eingangsstrom ermöglicht hier einen größeren Kollektor-Emitter-Strom fließt.

Alternativen und Äquivalente

2N3904

BC547

BC548

BC549

2N2222 / PN2222

2N4401

2N5088

2N5551

2SC1815 Transistorspezifikationen

Parameter
Wert
Transistor Elementmaterial
Silizium
Anzahl Elemente
1
Veröffentlicht
2016
Anzahl Kündigungen
3
Terminal Position
Unten
JESD-30-Code
O-PBCY-T3
Transistor Bewerbung
Verstärker
Sammler-Emitter Spannung (VCEO)
250 mV
JEDEC-95-Code
TO-92
Häufigkeit – Übergang
80 MHz
RoHS-Status
RoHS-konform
Oberflächenmontage
Nein
Sammler-Emitter Durchbruchspannung
50 V
Macht Verlustleistung (max.)
400 mW
Teilestatus
Aktiv
ECCN-Code
EAR99
Terminalformular
Durchgangsloch
Konfiguration
Single
Polarität / Kanaltyp
NPN
Max Collector Aktuell
150mA
Übergang Häufigkeit
80 MHz
Gleichstromverstärkung – Min. (hFE)
70

2SC1815 Transistor-Anwendungsschaltung

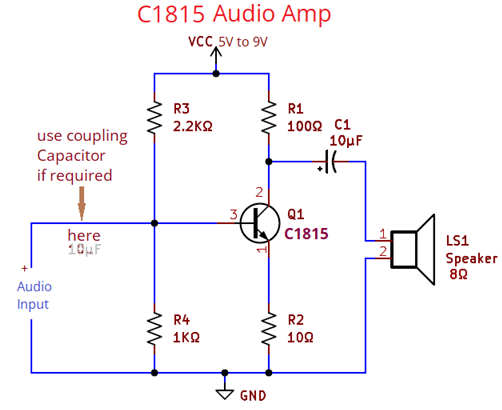

C1815 Audio Amplifier Circuit

C1815 Audioverstärkerschaltung

Diese Schaltung demonstriert einen einfachen Audioverstärker mit dem NPN-Transistor 2SC1815.Das Audioeingangssignal wird in die Basis des Transistors eingespeist, optional über einen Koppelkondensator, um unerwünschte DC-Offsets zu blockieren.Die Vorspannungswiderstände R3 (2,2 kΩ) und R4 (1 kΩ) stellen den richtigen Arbeitspunkt für den Transistor ein und stellen so sicher, dass er in seinem aktiven (linearen) Bereich für eine saubere Verstärkung arbeitet.Wenn das kleine Audiosignal an der Basis ankommt, moduliert der Transistor einen größeren Strom, der von der Versorgung durch R1 (100 Ω) und den Kollektor-Emitter-Pfad des Transistors fließt.

Der verstärkte Ausgang wird über C1 (10 µF) geleitet, der Gleichstrom filtert und nur das verstärkte Wechselstrom-Audiosignal an den 8-Ohm-Lautsprecher weiterleitet.Widerstand R2 (10 Ω) stabilisiert den Strom und verhindert Verzerrungen.Insgesamt fungiert der 2SC1815 als Stromverstärker und erzeugt eine stärkere Kopie des schwachen Audioeingangs, die für den Betrieb eines kleinen Lautsprechers geeignet ist.

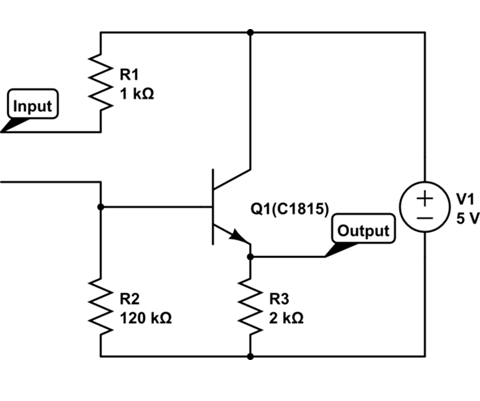

2SC1815 Biasing & Amplification Example

Beispiel für Vorspannung und Verstärkung 2SC1815

Das zweite Diagramm ist ein vereinfachter Kleinsignalverstärker unter Verwendung des 2SC1815 mit einer 5-V-Versorgung.Das Eingangssignal wird an der Basis über R1 (1 kΩ) eingespeist, wodurch der Basisstrom begrenzt wird.Die Widerstände R2 (120 kΩ) und R3 (2 kΩ) bilden ein Spannungsteiler-Vorspannungsnetzwerk und sorgen für eine stabile Basisspannung, sodass der Transistor auch bei schwankenden Eingangssignalen ordnungsgemäß vorgespannt bleibt.Sobald der Transistor vorgespannt ist, arbeitet er als linearer Verstärker, bei dem eine kleine Änderung des Basisstroms eine viel größere Änderung des Kollektorstroms erzeugt.

Der Ausgang wird vom Kollektor des Transistors entnommen.Wenn die Basis die Eingangswellenform empfängt, schwankt die Kollektorspannung als Reaktion darauf und bildet eine verstärkte Version des Signals.Dieses Design wird häufig in Vorverstärkern, zur Sensorsignalaufbereitung oder in Low-Level-Audiostufen verwendet, da der 2SC1815 eine gute Verstärkung, geringes Rauschen und einen stabilen Betrieb bei niedrigen Spannungen bietet.

2SC1815 Vielfältige Einsatzmöglichkeiten

• Audio-Vorverstärker

• Rauscharme Signalverstärkung

• Universelles Schalten

• Kleine Audioverstärkerstufen

• Aufbereitung des Sensorsignals

• Oszillatorschaltungen

• Impuls- und Wellenformschaltungen

• Hochfrequenzschaltkreise (RF) (geringer Stromverbrauch)

• Gegensprechanlage und Mikrofonverstärker

• DIY-Elektronikprojekte

• Pegelverschiebung des logischen Signals

• Kleiner Motor- oder Relaistreiber (mit geeigneter Schnittstelle)

• LED-Ansteuerung und -Steuerung

• Rückkopplungsstufen des Spannungsreglers

• Alarm- und Summertreiberschaltungen

• Analoge Eingangsstufen für Mikrocontroller

• Detektor- und Demodulatorschaltungen

• Hobby-Funksender-/-empfängerstufen

• Klangregelkreise

Vergleich: 2SC1815 vs. 2SC2240

Parameter
2SC1815
2SC2240
Polarität / Typ
NPN
NPN
Paket
TO-92
TO-92 (oder TO-92L)
Sammler-Emitter Spannung (VCEO)
50V
120V
Sammlerbasis Spannung (VCBO)
60V
140V
Emitter-Basis Spannung (VEBO)
5V
5V
Sammler Strom (IC max)
150mA
100mA
Macht Verlustleistung (Ptot)
400 mW
400 mW
Gleichstromverstärkung (hFE)
70–700 (je nach Rang)
200–700 (je nach Rang)
Übergang Frequenz (fT)
80 MHz
100 MHz
Rauschzahl
Niedrig (2–10 dB)
Sehr niedrig (~1,0–2,0 dB)
Bewerbung Konzentrieren Sie sich
Allzweck, Audio-Vorverstärker, Umschalten
Geräuscharmes Audio Stufen, High-Fidelity-Vorverstärker
Betrieb Temperatur
–55°C bis +150°C
–55°C bis +150°C
Kosten / Verfügbarkeit
Sehr häufig, gering Kosten
Weniger werden üblich, oft teurer
Hersteller Varianten
Weit verbreitet von mehreren Marken
Meistens von den ursprünglichen Herstellern eingestellt

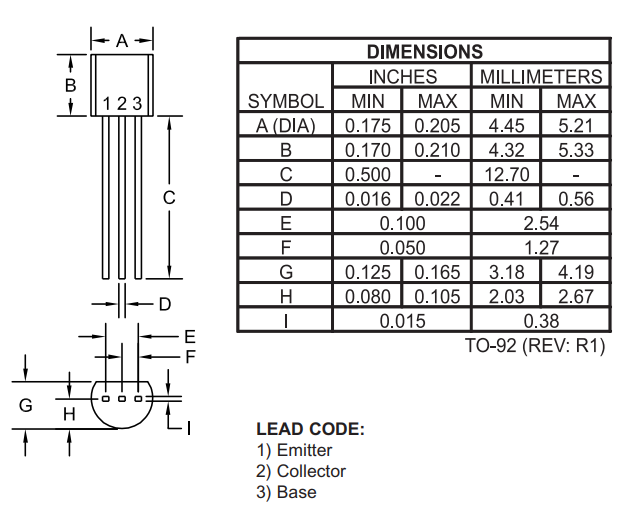

2SC1815 Mechanische Abmessungen

2SC1815 Mechanical Dimensions

Hersteller

Central Semiconductor Corp ist ein beliebter Hersteller.Sie sind für die Herstellung hochwertiger diskreter Halbleiter bekannt, darunter Dioden, Transistoren, Gleichrichter und Schutzgeräte für kommerzielle, industrielle und hochzuverlässige Anwendungen.Central Semiconductor ist bekannt für seine fortschrittliche Waferverarbeitung, strenge Qualitätskontrolle, RoHS-konforme Fertigung und sein Fachwissen bei der Unterstützung der Luft- und Raumfahrt-, Medizin-, Telekommunikations- und Energiemanagementbranchen mit Präzisions-, Kleinsignal- und Leistungsgeräten, die für anspruchsvolle Leistungs- und Zuverlässigkeitsstandards entwickelt wurden.

Datenblatt PDF

2SC1815 Datenblatt:

2SC1815.pdf

Details als PDF herunterladen




Häufig gestellte Fragen [FAQ]

1. Eignet sich der 2SC1815 für Mikrofonvorverstärkerschaltungen?

Ja.Sein geringes Rauschen und seine stabile Verstärkung machen ihn zur bevorzugten Wahl für Mikrofonvorverstärker und andere empfindliche Audioeingangsstufen.

2. Kann ich den 2SC1815 anstelle eines 2N3904 verwenden?

In vielen Stromkreisen mit geringem Stromverbrauch ja.Bei beiden handelt es sich um NPN-Kleinsignaltransistoren, allerdings sollten vor dem Austausch die Pinbelegung und Verstärkungsbereiche überprüft werden.

3. Was ist der typische hFE-(Verstärkungs-)Bereich für den 2SC1815?

Je nach Rang liegt der hFE normalerweise zwischen 70 und 700, was Flexibilität bei der Verstärkungsgestaltung ermöglicht.

4. Funktioniert der 2SC1815 gut in HF-Schaltkreisen?

Dank seiner hohen Übergangsfrequenz (ca. 80 MHz) kann es in HF-Anwendungen mit geringer Leistung eingesetzt werden, ist jedoch nicht für Hochfrequenzsender gedacht.

5. Wie viel Strom kann der 2SC1815 sicher verarbeiten?

Der maximale Kollektorstrom beträgt 150 mA und eignet sich daher für kleine Lasten, jedoch nicht für Anwendungen mittlerer oder hoher Leistung.

6. Welche Nennspannung sollte bei der Verwendung des 2SC1815 berücksichtigt werden?

Seine wichtigste Spannungsgrenze liegt bei 50 V VCEO, was bedeutet, dass er im Normalbetrieb bis zu 50 V zwischen Kollektor und Emitter verarbeiten kann.
