Welche Größe Draht für einen 50 -Ampere -Brecher?

Bei der Installation eines 50-Amp-Leistungsschalters geht es bei der Auswahl der richtigen Drahtgröße nicht nur darum, die grundlegenden elektrischen Anforderungen zu erfüllen.Es geht darum, langfristige Sicherheit, Effizienz und Codescompliance zu gewährleisten.Dieser Artikel behandelt alles, was Sie über die ordnungsgemäße Drahtgrößen für 50-Ampere-Schaltungen wissen müssen, einschließlich Materialoptionen, NEC-Codeanforderungen, Anwendungsszenarien und allgemeinen Fehlern, die Sie vermeiden müssen.

Katalog

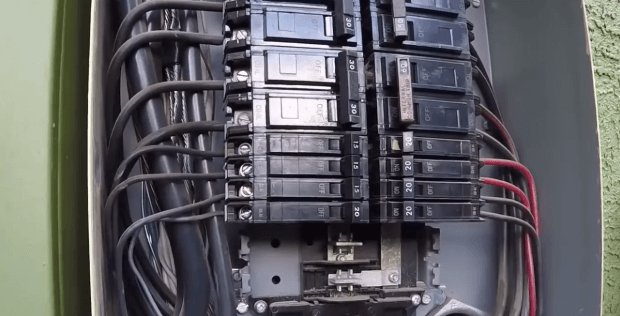

Abbildung 1. 50-Ampere-Brecher

Bedeutung der Drahtgröße für einen 50-Ampere-Brecher

Ein 50-Ampere-Leistungsschalter dient zum Schutz einer Schaltung, die bis zu 50 Ampere elektrischer Strom enthält.Untergründer Draht kann unter schweren Belastungen überhitzt werden, wodurch die Isolierung zum Schmelzen und das Erhöhen des Risikos elektrischer Brände, Schäden an Geräten oder Schalterfehlern erhöht wird.Dies wird besonders gefährlich bei Anwendungen mit kontinuierlicher Nutzung, wie z. B. Whirlpools, elektrische Öfen oder EV-Ladegeräte.

Für einen typischen 50-Amper-Schaltkreis wird für kurze Läufe üblicherweise 6-Gauge-Kupferdraht empfohlen, während 4-Gauge für längere Entfernungen erforderlich sein kann, um den Spannungsabfall zu minimieren.

Anwendungen einer 50-Amper-Schaltung

Eine 50-Ampere-Schaltung bietet eine erhebliche elektrische Kapazität und wird üblicherweise zur Versorgung von Geräte und Geräten in hohem Nachbesser in Wohn-, Gewerbe- und Industrieumgebungen verwendet.Diese Schaltkreise sind ideal für Lasten, die eine anhaltende Stromversorgung erfordern und häufig 240-V-Systeme unterstützen. Je nach Anwendung können sie auch für Split-Phase oder ausgewogene 120-V/240-V-Konfigurationen verwendet werden.

Wohnanwendungen

• Elektrische Öfen und Kochtops: Besonders in modernen Küchen erfordern Elektrobereiche häufig 50-Ampere-Service, um alle Brenner und den Ofen gleichzeitig zu betreiben.

• Hochleistungs-Elektrotrockner: Während viele Wohntrockner mit 30 Ampere arbeiten, benötigen möglicherweise hohe Kapazität oder gewerbliche Trockner eine 50-Ampere-Linie.

• Zentrale Klimaanlageneinheiten: Große HLK-Systeme, insbesondere in Häusern mit mehreren Zonen oder großen Quadratmetern, erfordern häufig eine 50-Amper-Verbindung.

• Whirlpools und Spas: Diese verwenden elektrische Heizungen und Zirkulationspumpen, die erheblichen Strom zeichnen, wodurch eine 50-Amper-Versorgung für einen sicheren Betrieb verwendet wird.

• Elektrofahrzeuge (Elektrofahrzeuge) Ladegeräte: Level 2 EV-Ladegeräte erfordern üblicherweise eine 50-Ampere-Schaltung, um zu Hause schnelleres Laden zu ermöglichen.

• Wohnmobil-Steckdosen: Ein dedizierter 50-Ampere-Outlet ist Standard für das Antrieb von Wohnmobilen, wenn Sie zu Hause oder auf Campingplätzen geparkt sind.

• Home Workshops: Elektrowerkzeuge wie Tischsägen, Schweißer und Kompressoren benötigen möglicherweise eine 50-Amper-Schaltung, um zuverlässig zu arbeiten.

• Backup-Generatoren oder Übertragungsschalter: 50-Ampere-Schaltungen können Subpanels oder ganze Heimkreise während Stromausfällen füttern.

Kommerzielle Anwendungen

• Gewerbliche Küchen: Ausrüstung wie Konvektionsöfen, Fritteusen und Industrie -Toastern können große Mengen an Strom ziehen.

• HLK-Systeme: Große Einheiten auf dem Dach oder aufgeteilte Systeme in Bürogebäuden oder Einzelhandelsflächen können 50-Ampere-Linien verwenden.

• Wäschedienste: Münzbetriebene Waschküche und Hotel-Wäschereianlagen betreiben häufig gleichzeitig mehrere Hochleistungstrockner und Unterlegscheiben.

• Maschinen und Werkzeuge: Geräte wie Gürtelschleife, Mahlen und kommerzielle Holzbearbeitungsmaschinen erfordern eine zuverlässige Leistung mit hoher Kapazität.

• Straßenbeleuchtungssysteme: In einigen Installationen kann ein 50-Ampere-Brecher in einer Verteilungsbox für hochintensive Beleuchtungsschaltungen verwendet werden.

• Sportkomplexe und Freizeitzentren: Beleuchtungssysteme, Anzeigetafelsteuerungen und Konzessionsgeräte können 50-Ampere-Schaltungen verwenden.

Industrielle Anwendungen

• Pumpenstationen: Wasserpumpen, chemische Injektoren und Abwasserbehandlungspumpen erfordern häufig hohe Start und Laufströme.

• Schweißer: Industrielle MIG-, TIG- oder ARC-Schweißer benötigen in der Regel eine 50-Amper-Schaltung, um sicher und effizient zu funktionieren.

• Fördersysteme: Motoren, die in automatisierten Förderbändern verwendet werden, können je nach Last und Laufzeit 50-Amb-Service benötigen.

• Produktionslinien: Integrierte Systeme mit mehreren Motoren, Heizungen oder Robotik beruhen häufig auf dedizierten Hochverstärker.

• eigenständige Hochleistungsmaschinen: CNC-Maschinen, Hydraulikpressen und große Kompressoren fallen in diese Kategorie.

Auswählen der richtigen Drahtgröße für einen 50-Ampere-Brecher

Die Auswahl der korrekten Drahtgröße für einen 50-Ampere-Unterbrecher wird zur Gewährleistung der elektrischen Sicherheit, der Systemleistung und der Einhaltung des National Electrical Code (NEC) verwendet.Die Drahtgröße beeinflusst, wie effizient der Strom durch den Stromkreis fließt und eine unsachgemäße Größe zu Überhitzung, übermäßigen Spannungsabfällen oder sogar elektrischen Bränden führen kann.

Standarddrahtgrößen für eine 50-Amper-Schaltung

Das erforderliche Drahtmessgerät hängt von zwei Schlüsselfaktoren ab: dem Material des Leiters (Kupfer oder Aluminium) und den Umgebungsbedingungen der Installation.

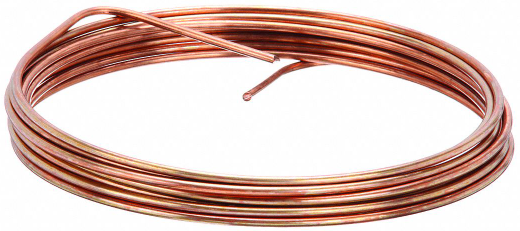

Abbildung 2. Kupferdraht (#6 AWG)

Kupferdraht (Nr. 6 AWG) ist aufgrund ihrer hervorragenden Leitfähigkeit und thermischen Stabilität die am häufigsten verwendete Option für 50-Ampere-Schaltungen.

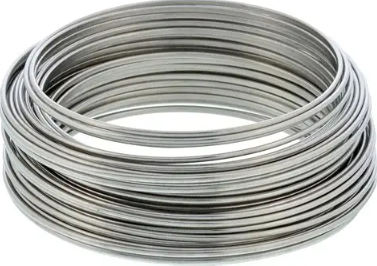

Abbildung 3. Aluminiumdraht (#4 AWG)

Aluminiumdraht (Nr. 4 AWG) ist eine kostengünstige Alternative, erfordert jedoch aufgrund ihrer niedrigeren Leitfähigkeit eine Verlängerung und erfordert möglicherweise eine antioxidative Verbindung und eine drehmomentspezifische Klemmen.

Wann soll der Draht aufgegriffen werden

In einigen Installationen sind Standardkabelgrößen möglicherweise nicht ausreichend.Sie sollten in den folgenden Situationen in Betracht ziehen, den Draht zu verbessern:

• Lange Drahtläufe (über 50 Fuß): Mit zunehmender Drahtlänge fällt auch der Spannung ab.Um eine sichere und effiziente Stromversorgung aufrechtzuerhalten, wird häufig empfohlen, um ein Upgrade auf: #4 AWG Copper oder #2 AWG Aluminium

• Hohe Umgebungstemperaturen: Drähte, die Wärme ausgesetzt sind, z. B. diejenigen, die durch Dachböden, Leitungen im Freien oder in der Nähe der industriellen Ausrüstung führen, müssen upgrenziert werden, um den Abbau von Isolierungen und den thermischen Stress zu verhindern.

• Bündelte oder mit Leitungen gefüllte Schaltungen: Wenn mehrere Leiter in einer Leitung gruppiert werden, wird die Wärmeabteilung verringert.Einstellungsfaktoren der NEC -Ampazität können möglicherweise eine größere Drahtgröße erfordern.

• Überlegungen zum Spannungsabfall: Für empfindliche Geräte wie EV -Ladegeräte oder Workshop -Maschinen ist die Aufrechterhaltung eines niedrigen Spannungsabfalls (normalerweise unter 3%) für eine optimale Leistung wichtig.Schwerer Draht sorgt für eine konsistente Spannungsabgabe über den gesamten Lauf.

Kupfer vs. Aluminiumdraht für 50 Ampere Schaltkreise

Besonderheit	Kupfer	Aluminium
Elektrische Leitfähigkeit	Höherer Stromfluss	Niedriger - erfordert eine Menge Gleicher Strom
Erforderliche Drahtmessgeräte	Kleiner (#6 AWG für 50A)	Größer (#4 AWG für 50A)
Kosten	Teurere - höhere Materialkosten	Budgetfreundlichere-niedrigere Vorabkosten
Flexibilität	Leichter zu beugen und durch die Leitung zu ziehen	Spritziger - braucht sanftes Handling
Korrosionsbeständigkeit	Ausgezeichnete - minimale Oxidation	Anfällig für Oxidation-Verwenden Sie Antioxidans Paste
Wärmeausdehnung	Weniger Expansion - dimensionierter stabil	Höhere Expansion - Verbindungen können sich lösen im Laufe der Zeit
Gewicht	Schwereres, dichteres Material	Leichter - leichter für lange Läufe

NEC -Richtlinien für 50 Ampere Drahtgrößen

Standard-NEC-Anforderungen für 50-Ampere-Schaltungen

Gemäß der NEC-Tabelle 310.16 sind für einen 50-Ampere-Brecher die folgenden Mindestdrahtgrößen erforderlich, wenn Leiter für 75 ° C (die häufigste Anschlussbewertung) verwendet werden:

• Kupferdraht: Minimum #6 AWG

• Aluminium- oder Kupfer-Aluminiumdraht: Minimum #4 AWG

NEC -Überlegungen zur ordnungsgemäßen Drahtgrößen

• Spannungsabfall: NEC empfiehlt, den Spannungsabfall unter 3% zu halten, um die Leistung zu gewährleisten.Für lange Läufe (über 50 Fuß) kann es erforderlich sein, zu einem größeren Messgerät wie #4 AWG -Kupfer zu werden.

• Leitungsfüllung & Derating: Wenn mehrere Drähte einen Leitungsbetrag teilen, verringert die Wärmeansammlung die Stromversorgung.NEC benötigt eine Aufnahme auf der Grundlage des prozentualen Leitungsfüllungsverfahrens, was dickere Drähte erfordern kann.

• Temperaturbewertung: Die Stromversorgung hängt von der Isolierungstemperaturklasse ab.Gemäß der NEC -Tabelle 310.16 werden die meisten Klemmen für 75 ° C bewertet, sodass die Drahtisolierung übereinstimmen oder überschreiten muss.

• Drahttyp & Isolierung: Verwenden Sie NEC-zugelassene Kabeltypen wie THHN, THWN oder XHHW.Für nasse oder Außenumgebungen kann THWN-2 oder UF-B erforderlich sein.

• Lokale Codevariationen: Überprüfen Sie immer die lokalen elektrischen Codes.Einige Gerichtsbarkeiten erzwingen strengere Regeln als NEC, einschließlich Drahttypen, Größe oder Ampazitätsgrenzen.

Drahtgrößendiagramm für 50-Ampere-Schaltungen

Entfernung (Füße)	Kupferdrahtgröße	Aluminiumdrahtgröße
0–50 ft	#6 awg	#4 awg
50–100 ft	#4 awg	#2 AWG
100–150 ft	#3 awg	#1 awg
150–200 ft	#2 AWG	1/0 AWG

Zugelassene Kabeltypen für 50-Amp-Leistungsschalter

Die Auswahl des geeigneten Kabels für einen 50-Ampere-Leistungsschalter ist genauso wichtig wie die Auswahl des richtigen Drahtmessers.Das Kabel muss mit der spezifischen Installationsumgebung-Indoors, im Freien, im Untergrund oder in der Leitung-übereinstimmen und den NEC-Anforderungen (National Electrical Code) für Sicherheit, Haltbarkeit und Stromversorgung entsprechen.

Im Folgenden finden Sie die am besten geeigneten Kabeltypen für 50-Ampere-Schaltungen:

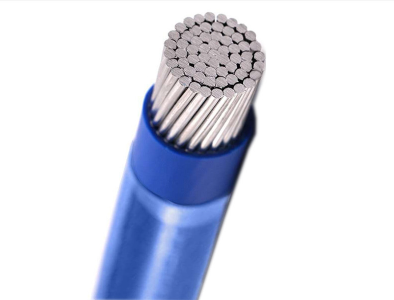

Abbildung 4. Thhn/thwn (Kupfer oder Aluminium)

• THHN/THWN (Kupfer oder Aluminium) - Ideal für Innen- oder Outdoor -Leitungsanlagen (z. B. EMT, PVC).THHN ist hitzebeständig (90 ° C trocken), während THWN Feuchtigkeitsbeständigkeit (75 ° C nass) bietet.Beide Arten sind in Kupfer und Aluminium erhältlich und werden häufig in Wohn-, Gewerbe- und Industrieanwendungen verwendet, in denen die Verkabelung in Leitungen eingeschlossen ist.

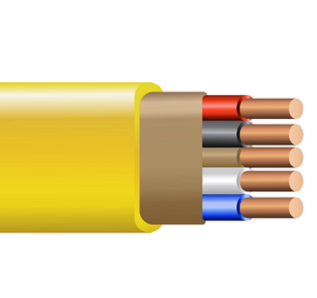

Abbildung 5. NM-B (nur Romex®-nur Kupfer)

• NM-B (Romex®-nur Kupfer) - Entworfen für die Verkabelung von Wohngebäuden in Wohngebieten durch Wände, Decken und Böden.Es ist in einer nicht-metallischen Scheide geliefert, die es einfach zu installieren und kostengünstig macht.Es wird jedoch nicht bewertet

Für nasse oder im Freien verwendet.Am besten für kurze Läufe zwischen Panel und Geräten wie Öfen oder Trocknern geeignet.

Abbildung 6. UF-B-Kabel (Kupfer)

• UF-B-Kabel (Kupfer) - Geeignet für direkte Beerdigung ohne Leitung oder Verwendung in feuchten Umgebungen.Es verfügt über versiegelte, uv- und feuchtigkeitsresistente Ummantelung und ist starrer als NM-B.Häufig verwendet, um im Freien wie Spas, EV -Ladegeräte oder Schuppenschaltungen über unterirdische Läufe zu versorgen.

Abbildung 7. MC-Kabel (Metallverkleidet-Kupfer oder Aluminium)

• MC-Kabel (Metallverkleidet-Kupfer oder Aluminium) - Dieses Kabel wird in gewerblichen und industriellen Umgebungen verwendet und verfügt über eine metallische Außenhülle, die einen mechanischen Schutz bietet und als Boden fungiert.Es ist sowohl für exponierte als auch für verborgene Anwendungen zugelassen, was es ideal für Installationen in Krankenhäusern, Bürogebäuden und anderen Hochverkehrsbereichen ist.

Abbildung 8. XHHW/XHHW-2-Kabel (Kupfer oder Aluminium)

• XHHW/XHHW-2-Kabel (Kupfer oder Aluminium) - entwickelt für nasse oder trockene Umgebungen innerhalb von Leitungen oder Rassen.Bietet überlegene Wärme- und Feuchtigkeitsbeständigkeit und höhere dielektrische Festigkeit als THHN.Häufig in Feeder- und langen Kabelläufen unter harten Bedingungen oder Hochtemperaturzonen verwendet.

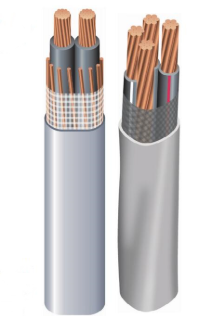

Abbildung 9. Serviceingang (SE) Kabel (Ser/Gebrauch)

• Serviceingang (SE) Kabel (Ser/Gebrauch) - Wird verwendet, um Strom vom Utility -Messgerät an Haupttafeln oder Unterhörer zu liefern.SER ist für den Einsatz in Innenräumen gedacht, während die Verwendung für unterirdische Außeninstallationen bewertet wird.In der Regel in Wohnanwendungen für Wohngefühle oder für Overhead-/Underground -Serviceabfälle verwendet.

Häufige Installationsfehler, die bei 50 Ampertenverkabelung zu vermeiden sind

• Verwenden von untergroßem Draht: Der zu kleine Draht für die Stromlast wird überhitzt, was die Isolierung schmelzen und elektrische Brände verursachen kann.Missverständnisse in Verstärkungsbewertungen, ignorierende Temperatur oder Leitungsfaktoren oder Versuch, Materialkosten zu sparen.Verwenden Sie immer Draht, der die NEC-Anforderungen erfüllt oder übertrifft- #6 AWG Copper oder #4 AWG Aluminium Minimum für Standardlasten von 50 AMPern-und bei Bedarf für längere Läufe oder harte Umgebungen.

• Abstand und Spannungsabfall ignorieren: Mit zunehmender Drahtlänge wird der Spannungsabfall erheblicher.Wenn dies nicht berücksichtigt wird, führt dies zu einer verringerten Leistung oder Fehlfunktion von Geräten wie EV -Ladegeräten, Klimaanlagen oder Schweißern.Ein 100-Fuß-Lauf mit Nr. 6 Kupfer darf die Spannung innerhalb von 3% des nominalen Nominals nicht beibehalten, die Einhaltung von Problemen oder unregelmäßigen Betriebsbetrieb riskieren.Verwenden Sie einen Spannungsabfallrechner und erwägen Sie, dass Sie für Langstreckenläufe auf #4 oder #3 AWG-Kupfer sind.

• Verstoß gegen elektrische Codes: Wenn NEC und lokale Elektrocodes nicht befolgt werden, kann dies zu fehlgeschlagenen Inspektionen, Versicherungsproblemen und unsicheren Installationen führen.Verwenden nicht genehmigter Kabeltypen (z. B. NM-B an Nassstellen), vernachlässigen Leitungsanforderungen oder Überfüllung von Rassen.Überprüfen Sie immer die neuesten NEC -Tabellen (wie 310.16) und die örtlichen Zuständigkeitsanforderungen vor der Installation.Die Codes können je nach Region, Strukturart oder Gebäudegebrauch variieren.

• Unsachgemäße oder fehlende Erdung: Eine unzureichende Erdung birgt das Risiko eines Elektroschocks, der Schädigung des Geräts oder bei Schalterfehlern während der Verwerfungen.Vergessen, Metallboxen zu verbinden, untergrenzte Bodendrähte zu verwenden oder die Erdung insgesamt wegzulassen.Stellen Sie sicher, dass alle metallischen Gehäuse ordnungsgemäß geerdet sind, die korrekte Erdungsdrahtgröße verwenden und den in NEC Artikel 250 beschriebenen Erdungsleiteranforderungen entsprechen.

Einen 50-Ampere-Breaker sicher installieren

Schritt 1: Schalten Sie die Hauptleistung aus

Schalten Sie den Hauptbrecher vor der Arbeit aus.Überprüfen Sie, ob die Stromversorgung mit einem Nichtkontaktspannungstester oder einem Multimeter ausgeschaltet wird.

Schritt 2: Installieren Sie den 50-Ampere-Brecher

Verwenden Sie einen zweipoligen Unterbrecher für 50 Ampere.Setzen Sie es in einen kompatiblen Breaker -Bus -Slot (z. B. Quadrat D, Siemens, Eaton).

Schritt 3: Wählen Sie den richtigen Drahttyp und -größe aus

Verwenden Sie #6 AWG Copper oder #4 AWG Aluminium für typische Läufe.Bei Bedarf für lange Strecken oder hohe Hitze.Wählen Sie Kabeltypen für den Job (z. B. THHN, NM-B, UF-B, MC-Kabel).

Schritt 4: Route und sichere Draht

Führen Sie Drähte durch Leitungen oder verwenden Sie Dehnungsreliefstecker.Befolgen Sie die Leitungsfüllgrenzen und halten Sie den richtigen Biegeradius bei.

Schritt 5: Schließen Sie die Kabel mit Breaker- und Bushals an

Streifenisolierung ohne Beschädigung des Leiters.Schließen Sie heiße Drähte (schwarz/rot) an Breaker -Terminals an.Befestigen Sie neutrale und gemahlene Drähte an ihren jeweiligen Bushals.

Schritt 6: Drehmoment leicht richtig

Ziehen Sie die Verbindungen mit einem Drehmomentschlüssel gemäß Herstellerspezifikationen fest.Vermeiden Sie eine Über- oder Unter-Torquation, um eine Überhitzung oder Lockerung zu verhindern.

Schritt 7: Testverbindungen

Überprüfen Sie die Verbindungen mit einem Multimeter.Überprüfen Sie die Spannung und stellen Sie keine Shorts sicher, bevor Sie die Stromversorgung wiederherstellen.

Schritt 8: Beschriften Sie die Schaltung

Verwenden Sie ein Panel -Etikett, um die Belastung des Unterbrechers (z. B. "EV -Ladegerät", "AC -Einheit") klar zu markieren, um eine einfache Fehlerbehebung und NEC -Einhaltung zu erhalten.

Abschluss

Ein korrekter Draht ist für den sicheren und zuverlässigen Betrieb einer 50-Amper-Schaltung von wesentlicher Bedeutung.Untergroße Leiter können zu schwerwiegenden Gefahren wie Überhitzung und Brand führen, während unnötig die Kosten- und Installationsschwierigkeiten erhöht werden.Durch das Verständnis von NEC-Richtlinien, Umgebungsüberlegungen, Drahtmaterialunterschieden und spezifischen Anwendungsanforderungen können Sie sicher den richtigen Draht für Ihren 50-Ampere-Unterbrecher auswählen.Befolgen Sie immer den lokalen Code, konsultieren Sie einen qualifizierten Elektriker und verwenden Sie dieses Wissen, um sicherzustellen, dass Ihr elektrisches System sowohl effizient als auch konform ist.

Häufig gestellte Fragen [FAQ]

1. Kann ich 8-Gauge-Draht für einen 50-Ampere-Brecher verwenden?

Nein, 8-Gauge-Draht wird nicht so bewertet, dass er 50 Ampere sicher transportiert.Gemäß den NEC -Richtlinien müssen Sie mindestens #6 AWG Copper oder #4 AWG Aluminium verwenden.Die Verwendung von #8 kann zu Überhitzung, Spannungsabfall oder Brandrisiko führen.

2. Was ist die maximale Entfernung, die ich ohne Upsizing mit 50 Amperpolizen ausführen kann?

Bei Kupferdraht (Nr. 6 AWG) können Sie normalerweise bis zu 50 Fuß laufen, ohne zu verbessern.Darüber hinaus kann der Spannungsabfall 3%überschreiten, sodass Sie Nr. 4 AWG oder größer für einen sicheren und effizienten Betrieb verwenden müssen.

3. Benötige ich einen neutralen Draht für einen 240-V-Schaltkreis von 50 V?

Es hängt vom Gerät ab.Gerade 240 -V -Lasten (wie die meisten Warmwasserbereiter oder Schweißer) erfordern keine Neutral.Wenn das Gerät jedoch sowohl 120 V als auch 240 V verwendet, z. B. einen RV -Anschluss oder einen elektrischen Bereich, ist ein neutraler Draht erforderlich.

4. Welche Art von Leitung soll ich für einen 50-Ampere-Drahtlauf verwenden?

Verwenden Sie nicht-metallische PVC für unterirdische oder feuchte Orte und EMT (Metall Conduit) für Innenläufe.Die Leitung muss angemessen dimensioniert sein, um die Drahtfüllung zu verarbeiten und eine sichere Wärmeableitung gemäß den NEC -Regeln zu ermöglichen.

5. Ist es sicher, 50-Ampere-Draht direkt unter der Erde zu begraben?

Ja, aber nur, wenn der Kabel für direkte Beerdigung bewertet wird, z. B. UF-B oder Verwendung von Kabel.Diese müssen mindestens 24 Zoll tief begraben werden, sofern sie nicht durch Leitungen geschützt werden.Überprüfen Sie immer den lokalen Code auf Bestattungstiefenanforderungen.
