Wie hoch ist die Persönlichkeit von 6 AWG -Draht?

Bei der Planung von elektrischen Projekten bietet das AWG -System (American Wire Gauge) einen universellen Standard für die Messung der Drahtdicke und der Stromkapazität.Unter den vielen Optionen zeichnet sich 6 AWG -Draht als vielseitige Wahl aus.Es bietet das richtige Gleichgewicht zwischen Stärke, Flexibilität und Stärbung, was es für eine breite Palette von Wohn-, Gewerbe- und leichten industriellen Anwendungen geeignet ist.In diesem Leitfaden untersuchen wir seine Spezifikationen, NEC -Bewertungen, Isolierarten, gemeinsame Verwendungen und Schlüsselfaktoren vor der Installation.

Katalog

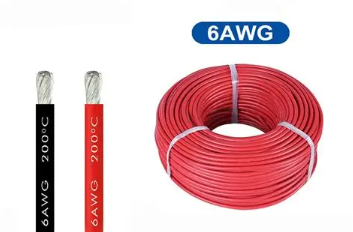

Abbildung 1. 6 AWG -Draht

Verständnis des amerikanischen Drahtgauge (AWG) -Systems

Das AWG-System (American Wire Gauge) ist eine standardisierte Methode, mit der die Dicke der elektrischen Drähte und deren Stromversorgerkapazität definiert werden.Es bietet eine einheitliche Möglichkeit, die Drahtgrößen über verschiedene Anwendungen und Hersteller zu vergleichen.Das Prinzip ist unkompliziert:

• Niedrigere AWG -Zahl → dicker Draht → höhere Verringerung

• Höhere AWG -Zahl → Dünnerer Draht → niedrigere Verbesserung

Diese Beziehung ist riskant, da die Dicke eines Drahtes direkt beeinflusst, wie viel elektrischer Strom sie sicher verarbeiten kann.Die Verwendung eines Drahtes mit unzureichender Messgerät für die erforderliche Last kann zu Überhitzung, beschädigter Isolierung, verringerter Effizienz und sogar elektrischen Bränden führen.Durch die Befolgung von AWG -Richtlinien können Sie sichere Verkabelungspraktiken sicherstellen, die Systemzuverlässigkeit aufrechterhalten und kostspielige Ausfälle oder Gefahren vermeiden, die durch unsachgemäße Drahtgrößen verursacht werden.

6 AWG -Drahtmerkmale und Spezifikationen

Ein 6-Gauge-Draht gilt als mitteldicker und sehr vielseitig.Die Größe variiert je nach Material und Konstruktion:

Drahttyp	Typischer Durchmesser	Notizen
Solides Kupfer	~ 4,11 mm (0,162 Zoll)	Hohe Leitfähigkeit, eine gemeinsame Wahl für stabile Installationen
Kupfer gestrandet	~ 5,2 mm (Bündel)	Flexibel aufgrund mehrerer kleinerer Stränge, einfacher zu installieren
Aluminium	Dicker als Kupfer	Leichteres Gewicht, aber geringere Leitfähigkeit als Kupfer
Kupfer gekleidetes Aluminium	Zwischen Kupfer und Aluminium	Kombiniert leichteres Gewicht mit verbesserten Leitfähigkeit
Kupfer mit Dose-Strängeln	~ 5,2 mm (Bündel)	Korrosionsresistent, ideal für Marine oder industrielle Anwendungen

Vergleichen Sie 6 AWG mit anderen Drahtmessgeräten

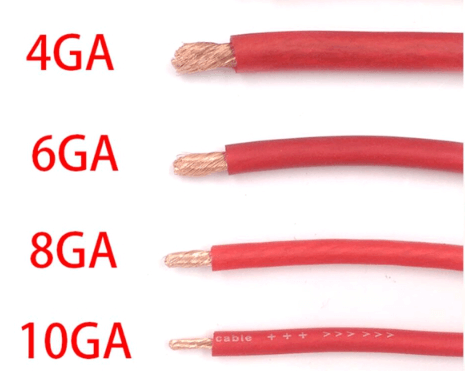

Abbildung 2. verglichen 6 AWG mit anderen Drahtmessgeräten

Drahtmesser	Typische Ampe (Verstärker)	Gemeinsame Anwendungen
10 AWG	~ 30 a	Kleine Geräte, Zweigschaltungen
8 Awg	~ 40–55 a	Trockner, Warmwasserbereiter und kleinerer HLK Einheiten
6 awg	~ 55–65 a	Mittelschwere Wohnlasten, Unterhörer, Schwere Haushaltsgeräte
4 awg	~ 70–85 a	Größere Subpanels, schwere Geräte, Feederlinien

Unter der NEC ist 6 AWG häufig die Mindestgröße, die für 60 Ampere Breaker zulässig ist, was es zu einer beliebten Wahl für Untergruppen und schwere Haushaltsgeräte macht.

Faktoren, die 6 AWG -Strom beeinflussen

Während Messgerätevergleiche allgemeine Anleitungen bieten, hängt die tatsächliche Stärbung von 6 AWG von den Installationsbedingungen ab:

• Leitermaterial: Kupfer trägt mehr Strom als Aluminium derselben Anzeige.

• Isolationsstufe: Hochtemperaturisolierung (90 ° C gegenüber 60 ° C) unterstützt eine größere Gesellschafterin.

• Umgebungstemperatur: Heiße Umgebungen verringern die Stromversorgung, da die Drähte Wärme weniger effektiv ablassen.

• Installationsmethode: Drähte in Leitungen oder zusammenheizen Sie schneller als die in Open Air.

• Spannungsabfall: Längere Drahtläufe erhöhen den Widerstand und verursachen Effizienzverlust und potenzielle Ausrüstungsstress.

Wattierungskapazität von 6 AWG -Draht

Die Leistung, die ein Kabel verarbeiten kann P = v × i.Unter der Annahme einer 52A -Kapazität nach NEC -Anpassungen unterstützt 6 AWG ungefähr:

• bei 120 V: ~ 6,240 Watt

• bei 240 V: ~ 12.480 Watt

• bei 480 V: ~ 24.960 Watt

Anwendungen von 6 AWG -Kabel

Aufgrund seines Gleichgewichts von Größe, Flexibilität und Strom wird 6 AWG in den Bereichen Wohn-, Gewerbe- und Leichte industrielle Umgebungen weit verbreitet.Es bietet eine ausreichende Stromkapazität für mittelschwere Lasten und bleibt gleichzeitig leichter zu handhaben als größere Messgeräte.

• Wohngebäude: häufig für Service-Eingänge für 50–60-A-Panels, Subpanel-Feeder, große Küchengeräte wie Öfen und Elektrobereiche, zentrale HLK-Einheiten und hochdarstellende Warmwasserbereiter verwendet.Es ist auch für EV -Ladestationen geeignet, die in modernen Häusern immer häufiger sind.

• Gewerbliche: 6 AWG -Kabel ist zuverlässig für die Leistung von Pumpen, Kompressoren und anderen Geräten, die einen moderaten Strom erfordern.Es wird häufig für die temporäre Stromverteilung an Baustellen, Messen und Outdoor -Veranstaltungen ausgewählt, bei denen Flexibilität und Sicherheit wichtig sind.

• Industriell: In leichten Herstellungs- oder Workshop -Umgebungen versorgt es Motoren, Förderer und kleinere Industriemaschinen, die in die Reichweite fallen.Es kann auch als Verzweigungskreiskabel für Geräte dienen, bei denen schwerere Messgeräte übermäßig wären.

Während die Anwendungen hervorheben, wie 6 AWG verwendet wird, bestimmt die Art der Isolierung, ob sie in verschiedenen Umgebungen sicher und konform ist.

Arten von 6 AWG -Drahtisolierung

Die Art der Isolierung um einen 6 -AWG -Draht ist genauso wichtig wie der Leiter selbst, da sie bestimmt, wo, wie und unter welchen Bedingungen der Draht sicher verwendet werden kann.Unterschiedliche Umgebungen erfordern spezifische Isolationsbewertungen, um Wärme, Feuchtigkeit, Sonnenlicht und mechanische Spannung zu bewältigen.

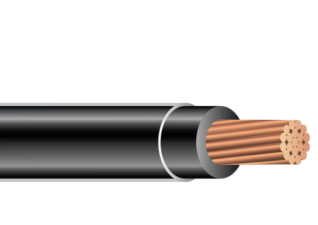

Abbildung 3. THHN/THWN 6 AWG

• thhn/thwn: Diese gehören zu den häufigsten Isolationstypen für 6 AWG.THHN (thermoplastische stark wärmeresistente Nylonbeschichtete) und THWN (thermoplastische Wärme und wasserresistente Nylonbeschichtung) sind für die Verwendung in Leitungen und Zweigschaltungen ausgelegt.Sie bieten einen hervorragenden Wärmefestigkeit und Feuchtigkeitsschutz, was sie zu einer Standardauswahl für Wohn- und Gewerbekabeln in Innenräumen macht.

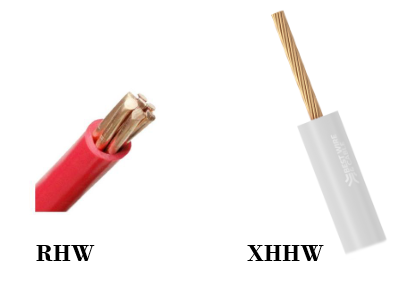

Abbildung 4. XHHW und RHW

• XHHW und RHW: Cross-verknüpftes Polyethylen (XHHW) und gummiwärme und wasserresistente Isolationstypen (RHW) werden gebaut, um härtere Bedingungen zu ertragen.Sie bieten eine überlegene Wärmeverträglichkeit, Flexibilität und starke Feuchtigkeitsbeständigkeit, was sie ideal für Installationen im Freien, feuchte Bereiche oder Hochtemperaturumgebungen ist.

Abbildung 5. UF-B

• UF-B: Das UF-B-Kabel (UF-B) wird speziell für eine direkte Beerdigung ohne Kanal bewertet.Seine harte äußere Jacke widersteht Boden, Feuchtigkeit und körperlichen Stress.Dies macht es für unterirdische Läufe für Außenkonstruktionen wie Schuppen, Garagen oder Außenbeleuchtungssysteme geeignet.

Abbildung 6. Ser und MHF

• Ser und MHF: SER (Serviceingangskabel) wird üblicherweise für Feeders verwendet, die vom Haupttafel an Subpanels versorgt werden, häufig in Wohneingängen.MHF (Mobile Home Feeder) ist für Outdoor-/Mobile -Installationen ausgelegt, mit Isolierung, die dem Sonnenlicht, Feuchtigkeit und körperlichen Verschleiß widersteht.

NEC -Ampazitätsbewertungen für 6 AWG -Draht

Der National Electrical Code (NEC) gibt die maximale Stromkapazität unter verschiedenen Isolationsbewertungen an (Tabelle 310.16):

Material	60 ° C	75 ° C.	90 ° C.
Kupfer	55a	65a	75a
Aluminium	40a	50a	55a

Bei kontinuierlichen Lasten (dauerhafte 3+ Stunden) muss der NEC die 80% ige Regel anwenden.Beispielsweise sollte ein 6 AWG -Kupferleiter, der bei 65A (75 ° C) bewertet wurde, bei kontinuierlicher Verwendung auf ~ 52a begrenzt sein.Überprüfen Sie immer mit lokalen elektrischen Codes, da einige Bereiche strengere Anforderungen erzwingen.

Berechnung der korrekten Drahtgröße

Ein Draht, der zu klein ist, kann bei Überhitzung, Auslöser oder Schadensanlagen überschwitzen, während ein übergroßer Draht unnötige Kosten erhöht.Um festzustellen, ob 6 AWG die richtige Wahl ist, befolgen Sie die folgenden Schritte:

• Berechnen Sie die Gesamtstromlast (Ampere). Fügen Sie den erwarteten Strom aller Geräte auf der Schaltung hinzu.

• Die Systemspannung (120 V, 240 V, 480 V) identifizieren. Die Spannung beeinflusst sowohl die Überlegungen zur Verbesserung als auch die Spannungsabfall.

• Überprüfen Sie die Lauflänge. Längere Entfernungen erhöhen den Widerstand, was zu einem Spannungsabfall führt.Die NEC empfiehlt, den Spannungsabfall für die Effizienz unter 3% zu halten.

• Betrachten Sie Leitermaterial. Kupfer weist eine höhere Leitfähigkeit als Aluminium auf, was bedeutet, dass Aluminiumdrähte möglicherweise upsibilisiert werden.

• Wenden Sie NEC -Last- und Temperaturregeln an. Faktor für kontinuierliche Belastungen, Umgebungstemperatur und Isolationstyp, um die Einhaltung der Einhaltung zu gewährleisten.

Beispielsweise kann eine 240 -V -Klimaanlage 45a über 150 Fuß anfänglich für 6 AWG -Kupfer geeignet zu sein.Spannungsabfallberechnungen zeigen jedoch, dass 6 AWG den empfohlenen 3% Abfall überschreiten würde.In diesem Fall sorgt das Upgrade auf 4 AWG eine sichere, zuverlässige Leistung.Dies zeigt Wie der Spannungsabfall oft zum entscheidenden Faktor beim Upsiesie -Draht wird.

Häufige Fehler, die Sie mit 6 AWG -Draht vermeiden sollten

Während 6 AWG -Draht sehr vielseitig ist, können mehrere häufige Fehler die Leistung und Sicherheit beeinträchtigen, wenn sie nicht ordnungsgemäß angesprochen werden:

• Ignorieren des Spannungsabfalls auf langen Läufen - Obwohl 6 AWG eine gute Kapazität aufweist, können längere Entfernungen zu übermäßigem Spannungsabfall führen, der Effizienz verringert und Geräte belastet.Berechnen Sie die Entfernungsgrenzen immer vor der Installation.

• Mischen Sie Kupfer und Aluminium ohne geeignete Anschlüsse - direkt zu diesen Metallen führt zu galvanischer Korrosion und schlechter Leitfähigkeit.Verwenden Sie zugelassene Anschlüsse und antioxidative Verbindungen, um sichere Verbindungen zu gewährleisten.

• Überlastung über die NEC -Grenzen hinaus - Das Überschreiten des National Electrical Code (NEC) kann zu Überhitzung, Isolationsschäden und Brandgefahren führen.Immer Größenkabel basierend auf Lastanforderungen und Sicherheitsmargen.

• Verwenden von Isolierung, die für die Umwelt nicht geeignet ist -Nur in der Innenräume ausgesetzt, die im Freien ausgesetzt sind, oder eine mit niedrig temperaturbewertete Isolierung in heißen Bereichen können sich schnell verschlechtern.Passen Sie den Isolationstyp an Temperatur-, Feuchtigkeits- und Expositionsbedingungen an.

• Überspringen Sie bei Bedarf eine Leitung - An Orten mit physischen Schädenrisiken lässt der Schutz des Leitungsschutzes den Draht, der der Verwundbarkeit ausgesetzt ist, ausgesetzt.Leitung sorgt für die Haltbarkeit und die Compliance Code.

• Nicht angewendet die kontinuierliche Lastregel von NEC - Kontinuierliche Lasten über 80% der Nennkapazität können Drähte überhitzen und die Sicherheit beeinträchtigen.

Indem Sie diese Fehler vermeiden, reduzieren Sie Brandrisiken, verhindern vorzeitiger Drahtversagen und gewährleisten eine langfristige Zuverlässigkeit in Ihrem elektrischen System.

Abstands- und Spannungsabfallgrenzen für 6 AWG -Draht

Der Spannungsabfall ist ein kritischer Faktor für lange Läufe.Bei 55A mit 3% Spannungsabfall sind sichere Entfernungen für Kupfer 6 AWG:

Stromspannung	Einzelphasen	Dreiphasen
120 V	~ 76 ft	~ 88 ft
240 V	~ 154 ft	~ 177 ft
480V	~ 306 ft	~ 354 ft

Durch die Ausführung einer 55 -A -Schaltung von 240 V und mehr als 150 Fuß müssen möglicherweise ein Upgrade auf 4 AWG -Kupfer aufgerüstet werden, um innerhalb der empfohlenen Grenzen zu bleiben.Da Aluminium einen höheren Widerstand als Kupfer aufweist, hat es einen noch größeren Spannungsabfall, was es für lange, hochladende Läufe weniger geeignet ist.

Abschluss

6 AWG Draht ist einer der praktischsten Leiter mit mittlerer Kapazität.Seine Vielseitigkeit macht es für alles nützlich, von Subpanels und großen Geräten bis hin zu HLK -Systemen, EV -Ladegeräten und leichten industriellen Geräten.Durch das Verständnis von Verstärkungsbewertungen, Isolationstypen, Entfernungsgrenzen und allgemeinen Installationsfehlern können Sie ein sicheres und codekonformes Setup gewährleisten.Für die besten Ergebnisse, immer Größendrähte gemäß den NEC -Richtlinien, faktor für lange Laufzeiten und konsultieren Sie einen lizenzierten Elektriker, wenn Sie Zweifel haben.

Häufig gestellte Fragen [FAQ]

1. Kann 6 AWG Draht einen 60-Ampere-Breaker greifen?

Ja.Nach den NEC-Richtlinien ist 6 AWG-Kupfer häufig die Mindestgröße für 60-Ampere-Unterbrecher, sofern Temperaturbewertungen und Installationsbedingungen erfüllt sind.Aluminium 6 AWG ist typischerweise für 60 Ampere untergrenzend.

2. Ist 6 AWG -Draht für den unterirdischen Gebrauch geeignet?

Ja, aber nur, wenn es die richtige Isolierung hat.Das UF-B-Kabel kann direkt vergraben werden, während THWN oder XHHW für unterirdische Installationen im Leitungsanschluss ausgeführt werden müssen.

3. Wie viele Watt können 6 AWG -Draht sicher tragen?

Bei 240 Volt unterstützt 6 AWG -Kupfer nach NEC -kontinuierlichen Lastanpassungen typischerweise rund 11.000 bis 12.000 Watt.Die tatsächliche Kapazität hängt von Isolierung, Entfernung und Umgebung ab.

4. Was ist der Unterschied zwischen festem und gestrandetem 6 AWG -Draht?

Solid Copper 6 AWG ist starr und ideal für dauerhafte Installationen, während gestrandetes Kupfer flexibler und leichter in engen Räumen zu leiten ist, wodurch es in Wohn- und Gewerbekabeln üblich ist.

5. Kann ich 6 AWG -Draht für ein Subpanel verwenden?

Ja, 6 AWG-Kupfer wird üblicherweise zur Fütterung von 60-Ampere-Subpanälen verwendet.Für längere Läufe oder höhere Lasten kann jedoch eine höhere AWG auf 4 AWG erforderlich sein, um den Spannungsabfall zu reduzieren und die Einhaltung der Code sicherzustellen.
