Verständnis von 10-Gauge-Draht: Strom, NEC-Bewertungen und sichere Verwendung

Wenn es um sichere und zuverlässige elektrische Installationen geht, ist das Verständnis der Drahtkompetenz ein Muss.Ampend bezieht sich auf den maximalen Strom, den ein Leiter ohne Überhitzung tragen kann, und wirkt sich direkt auf die Auswahl der Draht, die Größengrößen und die langfristige Systemleistung aus.In diesem Artikel werden wir uns genauer auf die Stromstärke von 10-Gauge-Kupfer- und Aluminiumdrähten befassen, wie Isolationsbewertungen und kontinuierliche Lasten die Kapazität beeinflussen, und die Anwendungen, bei denen häufig 10 AWG-Draht verwendet werden.

Katalog

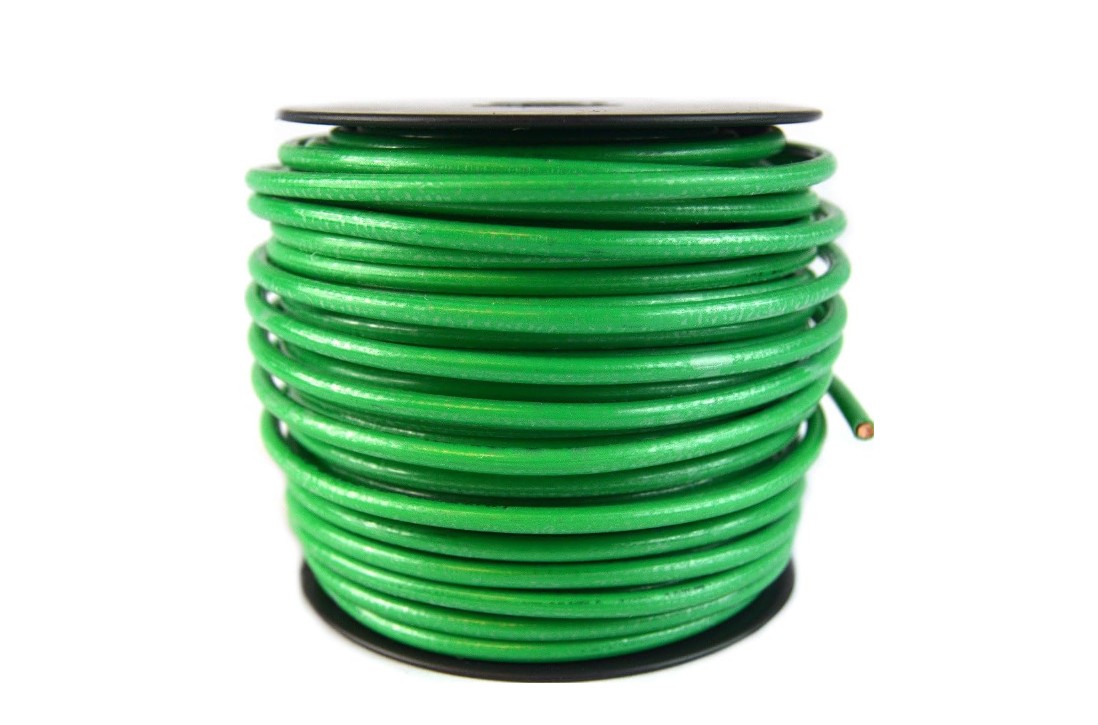

Abbildung 1. 10-Gauge-Draht

Was ist eine in Strom versetzte (aktuelle Fahrkapazität)?

Ampend ist der maximale kontinuierliche Strom, den ein Leiter ohne Überhitzung oder Beschädigung seiner Isolierung tragen kann.Wenn diese Grenze überschritten wird, erzeugt der Draht überschüssige Wärme, was zu einem Isolationsversagen, einer verringerten Lebensdauer oder sogar Brandgefahren führen kann.

10-Gauge-Kupferdrahtvergütung durch Isolierung bewerten

Abbildung 2. 10-Gauge Kupferdraht

Die Stromversorgung von 10 AWG -Kupferdraht hängt von der Bewertung der Isolierungstemperatur ab.Während einige Isolationstypen bis zu 90 ° C zulassen, werden Breaker, Steckdose und Schalter normalerweise für 60 ° C- oder 75 ° C -Anschlüsse aufgeführt.Die am niedrigsten bewertete Beendigung setzt immer die sichere Geldstrafe fest.Selbst wenn der THHN für 40 a bei 90 ° C bewertet wird, reduziert die Verbindung mit einem auf 75 ° C limitierten Breaker die nutzbare Ampendigkeit auf 35 A. Immer Größendrähte gemäß den Bewertungen und den NEC -Abierungsregeln.

Isolationstemperaturbewertung	Gemeinsame Isolierungstypen	10 AWG Copper Ampacity
60 ° C (140 ° F)	TW, uf	30 a
75 ° C (167 ° F)	Thwn, rhw, xhhw	35 a
90 ° C (194 ° F)	THHN, XHHW-2	40 a

Kontinuierliche gegen nicht kontinuierliche Lasten

Der NEC unterscheidet zwischen kontinuierliche Lasten (über 3+ Stunden arbeiten) Und nicht kontinuierliche Belastungen (intermittierend oder Radfahren).Bei kontinuierlichen Lasten müssen Leiter bei 125% der Last dimensioniert werden.Effektiv können Sie nur 80% der Nennleistung für den kontinuierlichen Betrieb verwenden.

• Beispiel 1: Ein 10 AWG -Kupferdraht mit einer Säule von 30 a (60 ° C) kann nur tragen 24 a ständig.

• Beispiel 2: Wenn ein 5.500-Watt-Warmwasserbereiter bei 240 V (~ 23 a) läuft, ist ein 10 AWG-Draht akzeptabel, kann jedoch nicht mit einem kontinuierlichen Handel handhaben 30 a ziehen.

10-Gauge-Aluminiumdrahtvergütung

Abbildung 3. 10-Gauge-Aluminiumdraht

Aluminium ist leichter und kostengünstiger als Kupfer, weist jedoch eine geringere Leitfähigkeit auf und erfordert größere Leiter für denselben Strom.Da 10 AWG -Kupfer 30 a bei 60 ° C stützt, während Aluminium nur 25 A trägt, bleibt Kupfer die bevorzugte Wahl für die meisten Wohnzüge für Wohngebiete.Wenn Aluminium verwendet wird, installieren Sie immer mit Aluminium bewertete Laschen, wenden Sie bei Bedarf eine Antioxidationsverbindung an und überprüfen Sie die Verbindungen aufgrund der thermischen Expansion regelmäßig.

Isolationstemperaturbewertung	10 AWG -Aluminiumverbände
60 ° C (140 ° F)	25 a
75 ° C (167 ° F)	30 a
90 ° C (194 ° F)	35 a

Anwendungen für 10 Ga -Kabel

In Kombination mit der richtigen Brechergröße ist 10 AWG-Draht für viele mittelgroße Schaltungen in Häusern und kleinen Unternehmen vielseitig:

Abbildung 4. Elektrischer Warmwasserbereiter

• Elektrische Warmwasserbereiter -Viele Modelle mit 30-amperatischen Bewertungen verwenden 10 AWG-Verkabelung für einen sicheren Betrieb.

Abbildung 5. Kompakte Wohntrockner

• Kompakte Wohntrockner - Kleinere elektrische Trockner geben häufig 10 AWG für ihre 240 -V -Schaltkreise an.

Abbildung 6. Ductless Mini-Split A C-Einheiten

• 240-V-Fenster oder kanallose Mini-Split-A/C-Einheiten -Gewährleistet eine zuverlässige Stromversorgung in Kühlsysteme mit mittlerer Kapazität.

Abbildung 7. Kleine elektrische Bereiche und Kochtops

• Kleine elektrische Bereiche und Kochtops - Geeignet für kompakte Küchengeräte, die 30–40 Ampere nicht überschreiten.

Abbildung 8. Arbeitswerkzeuge

• Workshop -Werkzeuge - Ausrüstung wie Schweißer, Luftkompressoren oder Tischsägen erfordern möglicherweise 10 AWG -Verkabelung, obwohl immer Lastzyklen und Arbeitsanträge überprüft werden sollten.

Abbildung 9. Spas im Freien und Whirlpools

• Außenbad und Whirlpools - häufig mit 10 AWG verkabelt, wenn sie innerhalb der Ampendigkeitsgrenze ist;Der lokale Code kann Kupfer- und Aluminiumleiter verwenden.

Abbildung 10. Kleine Unterpanels

• Kleine Subpanels - Eine praktische Wahl für die Fütterung von Sekundärschirmen in Garagen, Workshops oder Nebengebäuden, wenn die Last in Kapazität liegt.

Temperatur- und Bündelungsfaktoren

Zwei Bedingungen reduzieren die sichere Kapazität von 10 AWG -Leitern erheblich:

• Hohe Umgebungstemperatur -Drähte in heißen Räumen (Dachböden, sonnenverletzte Kanäle) verlieren die Kapazität.Ein Leiter von 30 a bei 30 ° C kann auf etwa 26 a bei 40 ° C fallen.NEC -Korrekturfaktoren müssen für heißere Umgebungen angewendet werden.

• Bündelungsleiter -Wenn sich mehrere Stromversorgungsdrähte über eine Leitung teilen, begrenzt eingeschlossenes Wärmekühlung.Durch das Bündeln von 9 oder mehr Leitern kann die Stromversorgung um bis zu 50%gesenkt werden.

Überprüfen Sie immer die NEC -Einstellungstische, wenn Sie Installationen in heißen Bereichen oder mit gebündelten Verkabelung planen.

Arten von 10 AWG -Kabeln

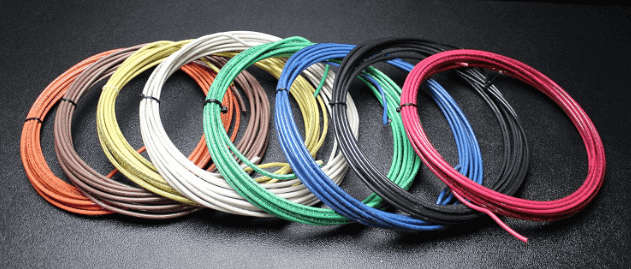

Abbildung 11. THHN/THWN -Kabel

• THHN/THWN -Kabel - Eine vielseitige Option für trockene und nasse Umgebungen, die häufig in Wohn-, Gewerbe- und Industriekabeln verwendet werden.Eine dauerhafte Isolierung ermöglicht es, hohe Ströme sicher zu bewältigen, sodass sie für schwere Maschinen und Gebäudebereichungen geeignet sind.

Abbildung 12. UF-B-Kabel

• UF-B-Kabel - Für direkte Beerdigung ohne Kanal, ideal für Außenanwendungen wie Gartenbeleuchtung oder Antriebsschuppen.Die feuchtigkeitsresistente Isolierung schützt vor Bodenkontakt und harten Wetterbedingungen.

Abbildung 13. NM-B (Romex) Kabel

• NM-B (Romex) Kabel - üblicherweise für Innenverkabelung an trockenen Orten, einschließlich großer Geräte, HLK -Einheiten und Beleuchtungsschaltungen.Leicht und flexibel für die einfache Installation durch Wände und Decken, aber bei ordnungsgemäßer Anwendung haltbar.

Abbildung 14. XHHW -Kabel

• XHHW -Kabel - Geeignet für trockene und nasse Umgebungen mit hervorragender Beständigkeit gegen Hitze und Feuchtigkeit.Häufig für Industrieprojekte wie Wasseraufbereitungsanlagen ausgewählt, aufgrund ihrer langfristigen Zuverlässigkeit.

Abbildung 15. Use-2 / RHH / RHW-2-Kabel

• Verwenden Sie 2 / RHH / RHW-2-Kabel - häufig in Außen-, Untergrund- und erneuerbaren Energiesystemen eingesetzt.Mit UV- und Feuchtigkeitsresistenten ist dies eine bevorzugte Wahl für Solarpanel-Installationen und Außenbeleuchtung.

Abbildung 16. MC -Kabel

• MC -Kabel -Metallbekleidetes Kabel für gewerbliche und industrielle Umgebungen.Seine Schutzmetallscheide bietet einen starken mechanischen Schutz und sorgt für Maschinen, Gerätekabel und Umgebungen mit Vibrationen oder Abriebrisiken ideal.

Abbildung 17. Teck90 Kabel

• Teck90 -Kabel - gepanzertes Kabel, das hauptsächlich in kanadischen industriellen Anwendungen verwendet wird.Es hält Feuchtigkeit, Chemikalien und mechanische Spannung stand, um eine sichere und effiziente Leistungsverteilung in harten Umgebungen wie Fabriken zu gewährleisten.

10-Gauge-Draht im Vergleich zu anderen Messgeräten

Messgerät (Kupfer)	Ampendigkeit bei 60 ° C	Typische Verwendungen
12 Awg	20 a	Standardzweigschaltungen für Outlets, Lichter und kleine Geräte
10 AWG	30 a	Mittellastgeräte wie Wasser Heizungen, kleine Trockner, A/C -Einheiten oder Spas
8 Awg	40 a	Größere Geräte, kleine Subpanels oder mittelgroße HLK-Ausrüstung
6 awg	55 a	Hochdarstellerladungen wie elektrische Bereiche, EV-Ladegeräte, große HLK-Einheiten oder Ganzhause-Subpanels

Wie viele Watt können 10-Gauge-Drahtgriff?

Weil Power (Watts) = Volt × AmpereDie Leistungskapazität von 10 AWG -Kupfer variiert je nach Spannung und NEC -Grenzen.Dies macht 10 AWG-Kupfer ideal für Mittelklasse-Geräte wie Warmwasserbereiter, kompakte Trockner und kleine HLK-Einheiten.

Stromspannung	Maximale Verstärker (60 ° C, Kupfer)	Kontinuierliche Welt (80%)
120 V	30 a	2.880 w
208 V	30 a	4,992 w
240 V	30 a	5,760 w

Häufige Fehler, die bei der Verwendung von 10 AWG -Draht zu vermeiden sind

Obwohl 10 AWG vielseitig sind, können schlechte Praktiken die Sicherheit und die Einhaltung der Code beeinträchtigen.Vermeiden Sie diese häufigen Fehler:

• Übergroße Brecher - Ein 10 AWG -Kupferleiter wird 30 A. bewertet. Die Installation von 40 A -Breaker ist unsicher.

• Kündigungsgrenzen ignorieren - Geräte erlauben oft nur 60 ° C oder 75 ° C.Stimmen Sie die Kabelbewertung an das niedrigste Gerät in der Schaltung an.

• Lose Verbindungen - Heiz- und Kühlzyklen können Klemmen lockern, wodurch Lichtbogen- und Isolationsschäden verursacht werden.Die regelmäßige Inspektion trägt zur Aufrechterhaltung der Sicherheit bei.

• Überspringen der Verderbungsanpassungen - Wenden Sie NEC -Regeln für heiße Standorte oder gebündelte Drähte an.

• Kupfer- und Aluminiummischung nicht ordnungsgemäß -Verwenden Sie Cu/Al-bewertete Steckverbinder und eine Antioxidationsverbindung, um Korrosion und Lockerung zu verhindern.

Abschluss

Bei der Auswahl der richtigen Drahtgröße geht es nicht nur darum, Zahlen abzustimmen.Es geht darum, Sicherheit, Effizienz und Einhaltung des National Electrical Code (NEC) zu gewährleisten.Ein 10-Gauge-Draht kann eine breite Palette von Wohn- und leichten kommerziellen Anwendungen abwickeln, aber Faktoren wie Isolierung, Temperatur, Bündelung und Beendigung begrenzt alle dabei, eine sichere Verstärkung zu bestimmen.Durch die Anwendung dieser Prinzipien und das Vermeiden häufiger Fehler können Sie sicherstellen, dass Ihre elektrischen Schaltkreise für die kommenden Jahre sicher und zuverlässig laufen.

Häufig gestellte Fragen [FAQ]

1. Kann ein 10-Gauge-Draht einen 40-Ampere-Breaker greifen

Nein. Ein 10 AWG -Kupferdraht wird typischerweise für 30 Ampere bewertet.Verwenden Sie es bei einem 40-Ampere-Breaker-Risiko, eine Überhitzung, da der Unterbrecher möglicherweise nicht stolpert, bevor der Draht ausfällt.Immer den Unterbrecher so groß wie die sichere Geldstrafe des Drahtes entspricht.

2. Wie weit können Sie 10-Gauge-Draht ohne Spannungsabfallprobleme ausführen

Bei 120 V können 10 AWG -Kupferdraht etwa 50 bis 55 Fuß dauern, bevor ein 3% igen Spannungsabfall bei Volllast überschreitet.Bei 240 V kann es ungefähr 100–110 Fuß laufen.Für Effizienz und Sicherheit erfordern längere Entfernungen eine Größe von 8 AWG.

3. ist 10-Gauge-Draht für den Gebrauch im Freien sicher

Ja, wenn sie für Outdoor- oder Nassstandorte bewertet werden.Typen wie UF-B (unterirdischer Feeder) oder THWN in Leitungen werden üblicherweise im Freien verwendet.Überprüfen Sie immer die NEC -Regeln für Bestattentiefe, Leitungsanforderungen und Isolationstyp.

4. Kann ich 10-Gauge-Draht für ein 50-Ampere-Gerät verwenden?

Nr. Eine Last von 50 Ampern erfordert mindestens 6 AWG-Kupfer oder 4 AWG-Aluminium.Die Verwendung von 10 AWG würde den Dirigenten überladen, Brandrisiken erstellen und die NEC -Inspektion nicht bestehen.Immer Draht basierend auf den Typenschildverstärkern des Geräts.

5. Welche Unterbrechergröße wird für 10 AWG -Aluminiumdraht benötigt

Da 10 AWG -Aluminium je nach Isolierung für 25–30 Ampere bewertet wird, sollte der Unterbrecher 30 Ampere nicht überschreiten.In vielen Wohnfällen wird es mit einem 25-Ampere-Breaker für zusätzliche Sicherheit kombiniert.
