Die ultimative 555 Timer IC Guide

  • 2024/06/3
  • 28
Der 555 Timer IC ist eine Schlüsselkomponente in der Elektronik, die für seine Vielseitigkeit und Zuverlässigkeit bekannt ist.Seit seiner Einführung in den frühen 1970er Jahren war es sowohl in analogen als auch in digitalen Schaltungen von wesentlicher Bedeutung, um genaue Zeitverzögerungen, Schwingungen und stabile Ausgangszustände zu generieren.Es wird in einer Vielzahl von Anwendungen verwendet, von einfachen hobbyistischen Projekten bis hin zu komplexen professionellen Designs, die seine Bedeutung für die moderne Elektronik zeigen.

In diesem Handbuch werden die Details der Pinout -Konfiguration und der Betriebsmodi des 555 Timer IC erläutert, wodurch Sie die Funktionalität verstehen.Wenn Sie lernen, wie Sie jeden Pin verwenden und seine unterschiedlichen Modi untersuchen, können Sie die Leistung und Genauigkeit Ihrer elektronischen Projekte verbessern.Unabhängig davon, ob Sie Anfänger oder erfahrener Fachmann sind, vermittelt dieser Leitfaden das Wissen, das für die vollständige Verwendung des 555 -Timer -IC erforderlich ist.

Katalog

1. 555 Timer IC Pin -Konfiguration
2. 555 Timer -IC -Betriebsmodi
3. Häufige Verwendungen von 555 Timer -ICs
4. Fazit

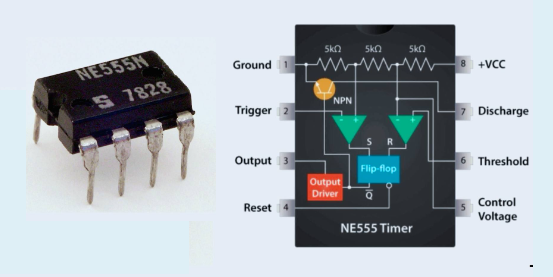

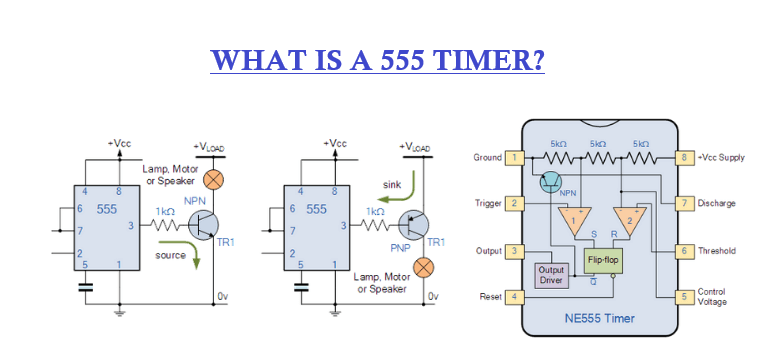

555 Timer IC

Abbildung 1: 555 Timer IC

555 Timer IC Pin -Konfiguration

Der 555 -Timer -IC ist bekannt für seine Vielseitigkeit und ein breiter Bereich von Anwendungen im Bereich Elektronik.Aufgrund seiner breiten Auswahl an Verwendungsmöglichkeiten ist es eine Schlüsselkomponente für Hobbyisten und Fachleute.Erfahren Sie die PIN -Konfiguration, um den 555 -Timer -IC effektiv zu verwenden.Jeder Pin hat eine einzigartige Funktion, die zur Gesamtleistung des IC in verschiedenen Modi beiträgt.

Der Boden (GND) Pin

Pin 1 ist der Boden (GND) Pin.Es wird direkt an den Boden des Schaltkreises angeschlossen und den elektrischen Stromkreis vervollständigt.Dieser Pin fungiert als Referenzpunkt für alle Spannungsstufen innerhalb des IC, um die Stabilität zu gewährleisten.Ein stabiler Bodenanschluss verhindert Spannungsschwankungen, wobei die konsistente Leistung aufrechterhalten wird.

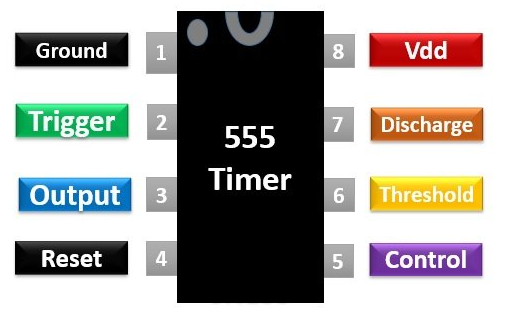

Pin Diagram

Abbildung 2: Pin -Diagramm

Der Trigger (Trig) Pin

Pin 2 ist der Trigger (Trig) Pin.Es startet den Betrieb des Timers, wenn seine Spannung unter ein Drittel der Versorgungsspannung (VCC) fällt.Dies aktiviert den Timer, wodurch der Ausgang hoch ist und das Zeitintervall startet.Die Empfindlichkeit des Trig -Pin ermöglicht es dem 555 -Timer, sowohl in monostabilen als auch in artischen Modi genau zu arbeiten.Im monostabilen Modus erzeugt es genaue Zeitverzögerungen, und im astbaren Modus erzeugt es kontinuierliche Impulsequenzen.

Der Ausgangspin (aus)

Pin 3 ist der Ausgangsnadel (OUT).Es liefert das Ausgangssignal basierend auf der Timer -Konfiguration.Im monostabilen Modus erzeugt es einen einzelnen Puls;Im astable Modus erzeugt es eine kontinuierliche Quadratwelle.Der Out -Pin kann verschiedene Komponenten wie LEDs, Lautsprecher oder andere ICs anführen und die Vielseitigkeit des 555 Timers präsentieren.

Der Zurücksetzen (Reset) Pin

Pin 4 ist der RESET -Stift (Reset).Das Verbinden dieses Stifts mit dem Boden setzt den Timer zurück, wodurch die Ausgabe unabhängig von anderen Stiftzuständen in einen niedrigen Zustand gezwungen wird.Für den regulären Betrieb ist der Reset -Pin mit VCC angeschlossen, um eine kontinuierliche Funktion zu gewährleisten.Diese Reset -Funktion ermöglicht die manuelle Steuerung über den Timer und ermöglicht eine präzise Zeitverwaltung und Zuverlässigkeit.

Der Steuerspannungsstift (CV)

Pin 5, CV -Pin (Steuerspannung), ermöglicht es Benutzern, den IC -Schwellenwert und die Triggerpegel des IC einzustellen.Das Anwenden einer externen Spannung auf diesen Pin verändert diese Ebenen aus ihrer Standardeinstellung von zwei Dritteln von VCC.In der Regel wird es durch einen Kondensator mit dem Boden verbunden, um den Rauschen herauszufiltern und einen stabilen Betrieb zu gewährleisten.Dieser Pin ermöglicht eine Feinabstimmung des 555-Timers für bestimmte Anforderungen und verbessert seine Vielseitigkeit in verschiedenen Projekten.

Die Schwelle (Schwelle) Pin

Pin 6, der Schwellenwert (Thresh) Stift, überwacht die Spannung über den Timing -Kondensator.Wenn diese Spannung zwei Drittel des VCC überschreitet, setzt der Thresh Pin den Timer zurück, wodurch der Ausgang niedrig wird und das Zeitintervall neu gestartet wird.Dieser Pin sorgt für die Genauigkeit und Konsistenz der Zeitzyklen und bietet eine genaue Steuerung für Anwendungen, die genau Timing und Synchronisation erforderlich sind.

Der Entladungsstift (Entladung)

Pin 7, der Entladungsstift (Entladungsstift), ist der Schlüssel zum Entladen des Zeitpunkts.Es ist mit dem Kollektor des internen NPN -Transistors verbunden, der den Kondensator bei niedriger Ausgabe entlädt.Diese Aktion setzt das Zeitintervall zurück und ermöglicht es dem 555 -Timer, einen neuen Zyklus genau zu beginnen.Diese schnelle Entladungsfähigkeit ist in Anwendungen nützlich, die sowohl präzises Zeitpunkt als auch schnelles Zurücksetzen erfordern, z. B. Impulserzeugung oder Frequenzmodulation.

Der VCC -Stift

Pin 8, der VCC -Stift, verbindet die positive Versorgungsspannung.Der 555 -Timer -IC arbeitet innerhalb eines Spannungsbereichs von 4,5 bis 15 V, wodurch es mit verschiedenen Netzteilen kompatibel ist.Dieser Pin liefert die für den Betrieb des IC erforderliche Leistung, um die korrekte Funktion aller anderen Stifte zu gewährleisten und die Zuverlässigkeit des Geräts über verschiedene Anwendungen hinweg aufrechtzuerhalten.Diese Flexibilität ermöglicht es, dass der 555 -Timer in verschiedenen Umgebungen und Schaltkreisen verwendet wird und seine Anpassungsfähigkeit und Robustheit zeigt.

Summary Table

Abbildung 3: Zusammenfassungstabelle

Das Verständnis der Rolle der einzelnen Pin ist der Schlüssel zur effektiven Verwendung des 555 -Timer -IC.Jeder Pin trägt einzigartig zur IC -Operation bei, sodass er verschiedene Aufgaben des Timing- und Wellenformerzeugung ausführen kann.Durch das Verfassen dieser Details können Benutzer effizientere und präzise elektronische Projekte entwerfen und implementieren, wodurch das 555 -Timer in jedem Elektronik -Toolkit zu einem wertvollen Aktivposten wird.

555 Timer -IC -Betriebsmodi

Der 555 -Timer -IC ist bekannt für seine Fähigkeit, in mehreren Modi zu funktionieren, was es zu einer vielseitigen Komponente in der Elektronik macht.Seine Hauptmodi sind monostabil (One-Shot), Astable (frei laufend) und übrigbar (Flip-Flop), die jeweils unterschiedliche Zwecke bedienen.

Astable (frei laufender) Modus

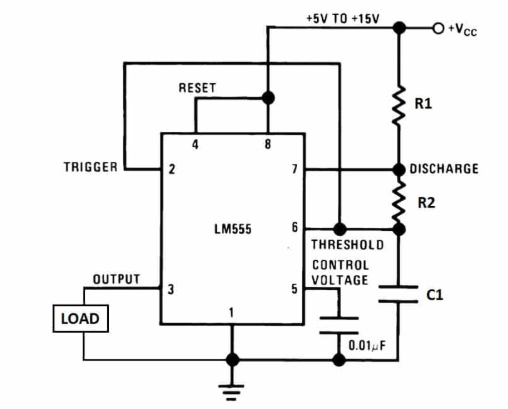

Im astable Modus fungiert der 555-Timer als freier Oszillator und erzeugt eine kontinuierliche Quadratwellenausgabe ohne externe Auslöser.Dieser Modus wird üblicherweise für die Taktpulsgenerierung, LED -Blinker und die Tongenerierung verwendet.Die astbare Konfiguration hat keinen stabilen Zustand.Es wechselt kontinuierlich zwischen hohen und niedrigen Zuständen und erzeugt ein periodisches Ausgangssignal.

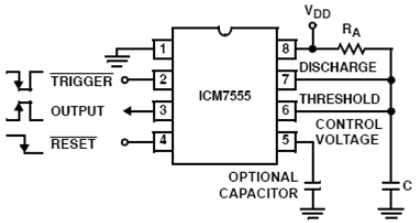

Astable Mode Circuit Diagram

Abbildung 4: Astable -Modusschaltungsdiagramm

Um den 555 -Timer im astable Modus einzurichten, verbinden Sie die Stifte 2 (Trig) und 6 (Thresh).Ein externer Kondensator (C) und zwei Widerstände (R1 und R2) bestimmen die Schwingungsfrequenz.Der Betrieb beginnt damit, dass der Kondensator durch beide Widerstände lädt, bis die Spannung zwei Drittel der Versorgungsspannung (VCC) erreicht.Zu diesem Zeitpunkt setzt der obere Komparator den Flip-Flop zurück, wodurch der Ausgang niedrig ist und den Entladungstransistor (an Pin 7, Diener angeschlossen), der den Kondensator entlädt.Wenn die Spannung über den Kondensator unter ein Drittel des VCC fällt, legt der untere Komparator den Flip-Flop fest, schaltet den Entladungstransistor aus und veranlasst den Ausgang wieder hoch.Dieser Lade- und Entladungszyklus wiederholt sich kontinuierlich und erzeugt eine Quadratwellenausgabe an Pin 3 (OUT).

Für praktische Anwendungen können Sie die Frequenz (F) und den Arbeitszyklus der Ausgangswellenform unter Verwendung spezifischer Formeln berechnen.Durch das Anpassen der Werte von R1, R2 und C ermöglicht die Feinabstimmung des Frequenz- und Dienstzyklus, um den Anforderungen Ihres Projekts zu erfüllen.In einem LED -Flasher -Schaltkreis stellt der Astable -Modus beispielsweise sicher, dass die LEDs mit einer konsistenten Geschwindigkeit blinken, die Sichtbarkeit verbessern und einen zuverlässigen Indikator bieten.Die kontinuierliche Schwingung ist ideal, um Taktimpulse zu erzeugen, die in digitalen Schaltungen erforderlich sind, wo präzise und stabile Timing erforderlich sind.Die Vielseitigkeit dieses Modus macht es auch für die Erzeugung von Audio -Tönen in Schallschaltungen geeignet, was es zu einem grundlegenden Merkmal in vielen elektronischen Projekten macht.


Monostabiler (One-Shot) -Modus

Im monostabilen Modus erzeugt der 555 -Timer einen einzelnen Ausgangsimpuls, wenn er extern ausgelöst wird.Dieses Modell wird häufig zum Erstellen präziser Zeitverzögerungen, Entfouncing-Switches und der Erzeugung von Signalen zur Pulsbreitenmodulierung verwendet.Der Timer verfügt über einen stabilen Zustand (Ausgang niedrig) und einen quasi-stabilen Zustand (Ausgang hoch).

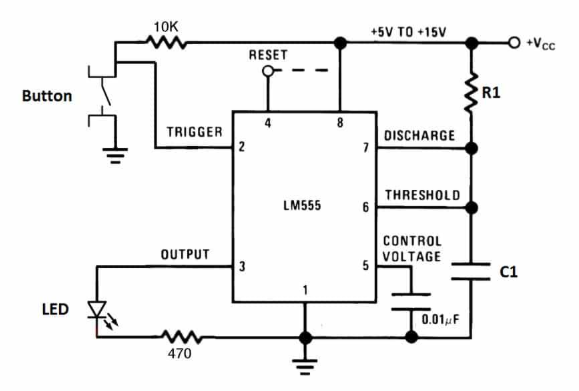

Monostable Circuit

Abbildung 5: monostabiler Schaltkreis

Um den 555 -Timer im monostabilen Modus einzurichten, verbinden Sie einen externen Widerstand (R) und Kondensator (C), um die Impulsdauer zu bestimmen.Starten Sie den Betrieb, indem Sie ein Triggersignal auf Pin 2 (Trig) anlegen, wodurch die Spannung unter ein Drittel der Versorgungsspannung (VCC) sinkt.Dadurch wird der untere Komparator ausgelöst, um den Flip-Flop einzustellen, wodurch der Ausgang (Pin 3) hoch ist und den Entladungstransistor (Pin 7, Abneigung) ausschaltet, sodass der Kondensator den Widerstand laden kann.Die Spannung über den Kondensator steigt und sobald sie zwei Drittel VCC überschreitet, setzt der obere Komparator die Flip-Flop zurück.Diese Aktion macht den Ausgang niedrig, der Entladungstransistor schaltet sich ein und entlädt den Kondensator und der Timer kehrt in seinen stabilen Zustand zurück.

Die Dauer des Ausgangsimpulses (T) wird durch den externen Widerstands- und Kondensatorwerte bestimmt und kann unter Verwendung einer spezifischen Formel berechnet werden.

Für praktische Anwendungen ist der monostabile Modus ideal, um genaue Zeitverzögerungen zu erzeugen.Beispielsweise aktiviert der 555 -Timer in einem Relaisverzögerungskreis das Relais für einen bestimmten Zeitraum, der durch Einstellen der Widerstands- und Kondensatorwerte fein abgestimmt ist.In Switch -Entfernung von Schaltkreisen erzeugt es trotz mechanischer Sprung ein stabiles Ausgangssignal.Der monostabile Modus ist auch für die Impulsbreitenmodulation nützlich und steuert die Impulsdauer genau, wie beispielsweise bei Motordrehzahlregelung oder Signalverarbeitung.

Bistable (Flip-Flop) -Modus

Im üblichen Modus arbeitet der 555-Timer als Flip-Flop mit zwei stabilen Zuständen: hoch und niedrig.Dieser Modus eignet sich für eine einfache Ein-/Aus -Steuerung, z. B. Geräte umschalten oder binäre Informationen speichern.Der Timer bleibt in einem Zustand, bis ein externes Signal es in den anderen Zustand schaltet.

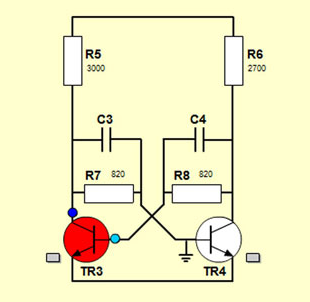

Bistable Flip-Flop Circuit

Abbildung 6: Bistable Flip-Flop-Schaltung

Um den 555 -Timer in einem üblichen Modus zu konfigurieren, verwenden Sie den Trigger (Pin 2) und steuern Sie den Ausgangszustand.Das Auftragen einer niedrigen Spannung auf den Trigger -Pin legt den Ausgang (Pin 3) hoch, während die Niedrigspannung auf den Zurücksetzen des Zurücksetzens die Ausgangsniedrigkeit legt.Dieses Setup ermöglicht eine präzise Steuerung über den Ausgangszustand und macht es ideal für Anwendungen wie das Umschalten einer LED oder das Speichern eines Binärwerts in einer Speicherschaltung.

In praktischer Hinsicht ermöglicht der Bistable -Modus dem 555 -Timer als einfaches Speicherelement und speichert ein einziges Stück Informationen.Zum Beispiel stellt der Bistable -Modus in einem Schalter -Debouncing -Schaltungsmodus sicher, dass der Ausgang trotz mechanischer Herstellung stabil bleibt und ein zuverlässiges Signal liefert.Es ist auch nützlich in Kippschaltern, wobei das Drücken einer Taste die Ausgabe zwischen hohen und niedrigen Zuständen abwechselt und eine effektive Steuerung bietet.Darüber hinaus kann der herrliche Modus die grundlegenden Speicherspeicher- und Flip-Flop-Vorgänge in digitalen Schaltungen implementieren, die für die Erstellung komplexer Systeme grundlegend sind.

Das Verständnis dieser Betriebsmodi und deren Konfigurationen hilft bei der effektiven Verwendung des 555 -Timer -IC.Jeder Modus bietet eindeutige Funktionen, die auf bestimmte Anforderungen zugeschnitten sind, und macht den 555 -Timer zu einem wertvollen Werkzeug in einer Vielzahl von elektronischen Projekten.Durch die Beherrschung der Konfiguration und Anwendung der artabellen, monostabilen und herrlichen Modi können Benutzer das Potenzial des 555 -Timer -IC vollständig ausnutzen und die Funktionalität und Leistung einer Vielzahl von Projekten verbessern.

Häufige Verwendungen von 555 Timer -ICs

Der 555 -Timer -IC ist eine vielseitige und weit verbreitete elektronische Komponente, die für genaue zeitliche Verzögerungen und Oszillationen bekannt ist.Es arbeitet in monostabilen (One-Shot), erstaunlichen (freien) und herrlichen (Flip-Flop) -Modi.Um seine Fähigkeiten zu nutzen, ist es wichtig, die Rolle jedes Pin und seine Auswirkungen auf den Betrieb zu verstehen.

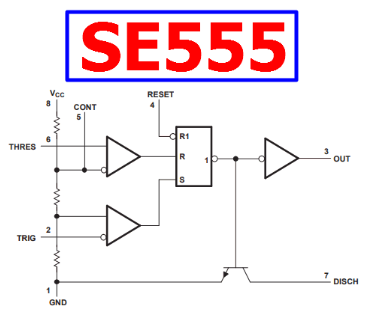

Functional Diagram

Abbildung 7: Funktionsdiagramm

Die wichtigsten internen Komponenten des 555-Timer-IC umfassen den Komparator, den Flip-Flop, den Entladungstransistor und die Ausgangsstufe.Diese Komponenten interagieren mit den externen Schaltkreisen, um die gewünschte Zeitfunktion zu erzeugen.

Im monostabilen Modus erzeugt der 555 -Timer beim Auslösen einen einzelnen Impuls.Der Vorgang beginnt mit dem Auftragen einer niedrigen Spannung auf Pin 2 (Trig), wodurch der Flip-Flop festgelegt wird und den Ausgang (Pin 3) hoch ist.Diese Aktion stoppt die Entladung des Entladungstransistors (Pin 7, Abschluss), sodass der externe Kondensator durch den Widerstand aufgeladen werden kann.Wenn der Kondensator berechnet, nimmt seine Spannung zu.Sobald es zwei Drittel der Versorgungsspannung (VCC) überschreitet, wird der Flip-Flop zurückgesetzt, wodurch der Ausgang niedrig und der Kondensator entlastet wird.Dieser Zyklus erzeugt einen präzisen Ausgangsimpuls mit einer Dauer, die durch den externen Widerstands- und Kondensatorwerte bestimmt wird.In einem Relaisverzögerungskreis aktiviert der 555 -Timer das Relais für eine festgelegte Zeit, die durch Ändern der Widerstands- und Kondensatorwerte eingestellt werden kann.

Im astable Modus fungiert der 555 -Timer als Oszillator und erzeugt eine kontinuierliche Quadratwelle.Stifte 2 (Trig) und 6 (Drise) sind verbunden und die Frequenz wird durch einen externen Kondensator und einen Widerstand eingestellt.Der Kondensator berechnet und entlädt zwischen einem Drittel und zwei Dritteln von VCC, wodurch die Ausgabe kontinuierlich die Zustände wechselt.Dieser Modus ist ideal für Anwendungen wie Uhrenimpulse, LED -Blitze und die Tongenerierung und bietet ein konsistentes Zeitpunkt für digitale Schaltkreise.Schließen Sie die externen Komponenten an und passen Sie ihre Werte an, um die gewünschte Frequenz und den Arbeitszyklus zu erreichen.

Im üblichen Modus fungiert der 555 -Timer als Auslöser mit zwei stabilen Zuständen: hoch und niedrig.Pin 2 (Trig) legt den Ausgang hoch und Pin 4 (Reset) setzt ihn niedrig.Dieser Modus eignet sich für einfache Speicherspeicher- und Schalter -Entschaltungen und stellt eine stabile Ausgabe auch bei mechanischen Schaltgeräuschen sicher.Um zu konfigurieren, schließen Sie den Trigger an und setzen Sie die Stifte angemessen zurück, und der 555 -Timer führt seinen Zustand bei, bis ein externes Signal ihn ändert.

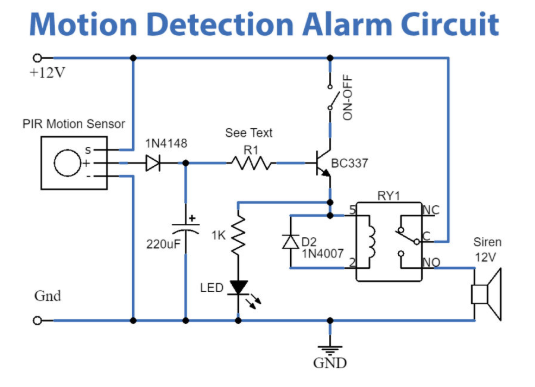

Monostierbarer Modus: Verwenden Sie diesen Modus, um präzise Zeitverzögerungen zu erstellen, z.Stellen Sie den Widerstands- und Kondensatorwerte auf, um die Impulsdauer festzulegen.

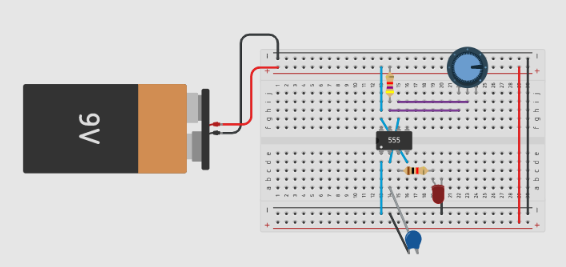

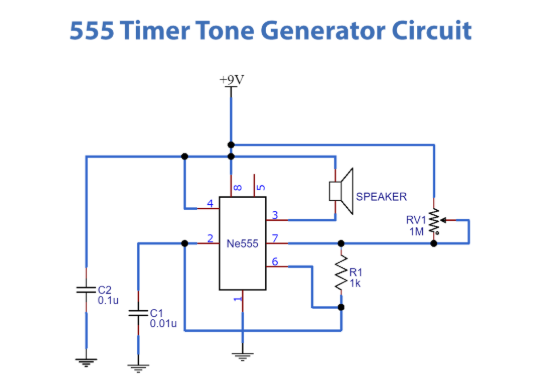

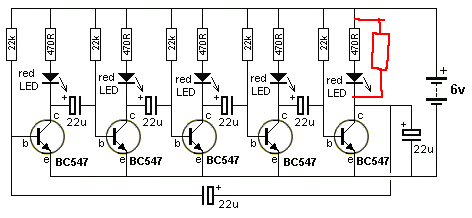

Astable -Modus: Ideal zum Erzeugen kontinuierlicher Signale wie Taktimpulse, LED -Blink -Sequenzen oder Audio -Tönen.Feinsteuer externe Komponenten zur Steuerung der Frequenz und des Arbeitszyklus.

Bistable -Modus: Ideal für Kippschalter, Speicherspeicher oder Entlassung von Switches.Der 555 -Timer hält einen stabilen Ausgangszustand beibehalten und wechselt nach Bedarf zwischen hoher und niedriger.

Abschluss

Das Verständnis dieser Modi und deren Konfigurationen ermöglicht die effektive Verwendung des 555 -Timer -IC.Jeder Modus bietet eindeutige Funktionen, die auf spezifische Anforderungen zugeschnitten werden können, wodurch der 555 -Timer zu einem wertvollen Werkzeug zum Entwerfen von Schaltkreisen für zuverlässige Timing und Wellenformgenerierung wird.Egal, ob ein einfacher Timer oder ein komplexer Pulsgenerator, der 555 -Timer bietet die Flexibilität und Genauigkeit, die für eine Vielzahl von Anwendungen erforderlich ist.

Abschluss

Das Verständnis der Funktionen dieser Stifte und der Art und Weise, wie sie in verschiedenen Betriebsmodi interagieren, können Benutzer effizientere und präzisere Systeme entwerfen.Wenn Sie beispielsweise den Trig -Stift mit einer bestimmten Spannung verbinden, können Sie einen Zeitzyklus einleiten, während der Zyklus die Genauigkeit des Zyklus durch Überwachung der Kondensatorspannung sicherstellt.Der Out -Pin kann dann je nach Konfiguration eine Quadratwelle, Impuls oder stabile Ausgabe liefern.

In der Praxis bedeutet dies, dass der 555-Timer-IC in Anwendungen verwendet werden kann, die von einfachen LED-Blinkern bis hin zu komplexen Pulsbreitenmodulationssystemen reichen.Seine Zuverlässigkeit und Benutzerfreundlichkeit machen es sowohl in Bildungsumgebungen als auch in professionellen Projekten zu einem Grundnahrungsmittel.Durch die Beherrschung des 555 -Timer -IC können Benutzer ihr Verständnis der elektronischen Prinzipien verbessern und ausgefeiltere Designs schaffen.

Der 555 Timer IC bleibt eine wertvolle Komponente in der modernen Technologie und demonstriert die anhaltende Relevanz grundlegender elektronischer Komponenten in den heutigen Innovationen.Ob zum Lernen oder für fortschrittliche Projekte, der 555 -Timer bietet die Tools an, die erforderlich sind, um präzise und zuverlässige elektronische Designs zu erreichen.






Häufig gestellte Fragen [FAQ]

1. Welche Rolle spielt der Grundstift (GND) im 555 Timer IC?

Der als Pin 1 bezeichnete Boden (GND) ist für den Betrieb des 555 -Timer -IC sehr wichtig.Es ist mit dem Boden der Schaltung verbunden und vervollständigt die elektrische Schleife.Dieser Pin dient als Referenzpunkt für alle Spannungsniveaus innerhalb des IC, um die Stabilität zu gewährleisten.Schließen Sie beispielsweise beim Einrichten einer einfachen Timerschaltung den GND -Stift an die negative Seite der Stromversorgung an.Dies legt eine Nullspannungsreferenz fest, die für die Aufrechterhaltung einer konsistenten Leistung wichtig ist.Ohne stabilen Boden können Spannungsniveaus schwanken, was dazu führt, dass sich der Timer unregelmäßig verhalten oder fehlfest.Der GND -Pin sorgt für einen zuverlässigen Betrieb des IC in einer Vielzahl von Anwendungen.

2. Wie funktioniert der Stift des Triggers (Trigg) im 555 -Timer -IC?

Der als Pin 2 bezeichnete Trigger (TRIG) Pin initiiert die Timer -Operationen.Wenn die Spannung an diesem Stift unter ein Drittel der Versorgungsspannung (VCC) fällt, löst sie den Timer aus, wodurch der Ausgang hoch ist und das Zeitintervall startet.Wenn Sie einen monostabilen Modus-Timer einrichten, würden Sie ein kurzes niedriges Spannungssignal auf den Trig-Stift anwenden.Diese Aktion startet den Zeitzyklus, wodurch der Ausgang für eine Dauer, die vom angeschlossenen Widerstand und Kondensator bestimmt wird, einen Impuls erzeugt.Die Empfindlichkeit des Trig -Pin gegenüber Spannungsänderungen ermöglicht es dem 555 -Timer, sowohl in monostabilen als auch in artischen Modi genau zu funktionieren, wodurch es für verschiedene Aufgaben anpassbar ist, von genauen Zeitverzögerungen bis hin zur Erzeugung kontinuierlicher Impulse.

3. Was ist der Zweck des Ausgangsstifts im 555 Timer IC?

Der als Pin 3 gekennzeichnete Ausgangsnadel (Out) liefert das Ausgangssignal von 555 Timer IC.Abhängig von der Konfiguration des Timers verhält sich dieser Pin anders.Im monostabilen Modus erzeugt es einen einzelnen Impuls, während es im astbaren Modus eine kontinuierliche Quadratwelle ausgibt.Wenn zum Beispiel den 555-Timer zum Blinken einer LED verwendet wird, wird der Out-Pin mit der LED und einem Stromlimitwiderstand verbunden.Im astable Modus würde die LED mit einer Geschwindigkeit blinzeln, die von den externen Komponenten bestimmt wird.Diese Vielseitigkeit macht den Out -Pin für verschiedene Anwendungen geeignet, von Fahren und Lautsprechern bis hin zur Vernetzung mit anderen ICs und der Anpassungsfähigkeit und Effizienz des 555 -Timers bei der Erzeugung der erforderlichen Ausgangssignale.

4. Wie verstärkt der Stift des Resets (Reset) die Funktionalität des 555 -Timer -IC?

Der RESET -PIN (Reset) Pin mit Pin 4 bietet einen zusätzlichen Steuermechanismus für den 555 -Timer -IC.Wenn es mit dem Boden verbunden ist, zwingt es die Ausgabe in einen niedrigen Zustand und setzt den Timer unabhängig von den Zuständen anderer Stifte effektiv zurück.Für den normalen Betrieb ist der Reset -Pin typischerweise mit VCC verbunden, um eine kontinuierliche Funktion zu gewährleisten.Wenn Sie den Timer während des Betriebs zurücksetzen müssen, können Sie den Reset -Stift vorübergehend mit dem Boden anschließen.Diese manuelle Reset -Funktion ist in Anwendungen nützlich, bei denen eine präzise Steuerung über den Zeitpunkt erforderlich ist, z.

5. Können Sie die Rolle des Steuerspannungsstifts (CV) im 555 Timer IC erläutern?

Der als Pin 5 bezeichnete Steuerspannungsstift (CV) verleiht dem 555 -Timer -IC Flexibilität, indem die Einstellungen des IC -Schwellenwerts und der Triggerpegel des IC ermöglicht werden.Durch die Anwendung einer externen Spannung auf diese PIN können Benutzer diese Ebenen aus ihrer Standardeinstellung von zwei Dritteln von VCC ändern.Dieser Stift wird häufig durch einen Kondensator mit dem Boden verbunden, um das Geräusch herauszufiltern und einen stabilen Betrieb zu gewährleisten.In einer Frequenzmodulationsanwendung kann das Einstellen der Steuerspannung beispielsweise die Ausgangsfrequenz des Timers ändern.Diese Fähigkeit erweitert den Bereich der Anwendungen des 555 Timers und ist so für den fein abgestimmten Betrieb in verschiedenen elektronischen Projekten geeignet und die Vielseitigkeit in hoch entwickelten Designs verbessert.
