Die Funktionen und Anwendungen von Bypass -Kondensatoren und Entkopplungskondensatoren

Zeit: 2024/04/19

Durchsuchen: 2,031

Um die Rolle von Bypass- und Entkopplungskondensatoren in modernen elektronischen Geräten zu verstehen, ist es erforderlich, dass diese Kondensatoren im Schaltungsdesign arbeiten.Bypass-Kondensatoren sind so konzipiert, dass er empfindliche Schaltkomponenten vor unerwünschtem Hochfrequenzrauschen schützt.Sie erreichen dies, indem sie einen Pfad mit niedrigem Widerstand erzeugen, der das Geräusch direkt zum Boden fließen lässt.Rauschgenerierende Komponenten müssen sich auch in der Nähe des Signals befinden, um es effektiv zu reinigen und seine Klarheit und Genauigkeit aufrechtzuerhalten.Bypass- und Entkopplungskondensatoren spielen eine wichtige Rolle bei der Gewährleistung der Leistung und Zuverlässigkeit elektronischer Systeme, wodurch die Signalinterferenz und die Instabilität der Stromversorgung verhindert werden.Ihre korrekte Anwendung und Platzierung kann die Wirksamkeit eines Schaltungsdesigns stark beeinflussen.

Katalog

1. Bypass- und Entkopplungskondensatoren im elektronischen Schaltungsdesign

2. Die funktionale Dynamik von Bypass- und Entkopplungskondensatoren

3. Bypass- und Entkopplungskondensatorkonstruktion

4. Merkmale von Bypass -Kondensatoren und Entkopplungskondensatoren

5. Vor- und Nachteile von Bypasskondensatoren und Entkopplungskondensatoren

6. Auswahl des Rechts -Bypass -Kondensatorwerts

7. Bypass- und Entkopplungskondensatoranwendungen

8. Schlussfolgerung

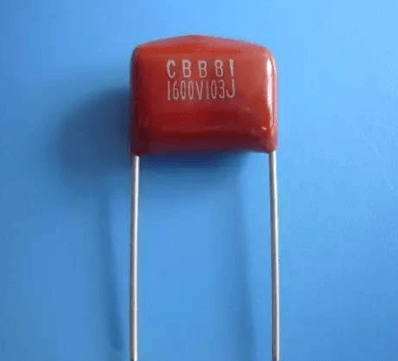

Abbildung 1: Bypass -Kondensator

Bypass- und Entkopplungskondensatoren im elektronischen Schaltungsdesign

Bypass -Kondensatoren und Entkopplungskondensatoren sind Kernkomponenten im elektronischen Schaltungsdesign.Die Hauptaufgabe dieser Komponenten besteht darin, Hochfrequenzrauschen aus der Stromversorgung herauszufiltern.Indem sie sich direkt von der Stromleitung mit dem Boden anschließen, verhindern sie, dass dieses Rauschen die Integrität des Hauptsignalwegs beeinträchtigt.Dies stellt sicher, dass die Komponenten im Signalweg ohne Interferenz durch unerwünschte Wechselstromsignale oder elektrische Rauschen funktionieren.

Die Entkopplung von Kondensatoren hingegen konzentrieren sich auf die Aufrechterhaltung eines stabilen Spannungsangebots an kritische Schaltkomponenten, insbesondere in Zeiten des plötzlichen Bedarfs.Diese Kondensatoren befinden sich in der Regel zwischen Strom und Boden und reagieren sofort, wenn Komponenten wie der Prozessor den Stromverbrauch erhöhen.Bei intensiven Operationen kann beispielsweise der Prozessor aktuelle Anstände benötigen.Entkopplungskondensatoren stabilisieren die Spannung, indem sie schnell den erforderlichen Strom liefern und potenzielle Leistungsverschlechterung oder Systemfehler verhindern.

Betrachten Sie zum Beispiel das Motherboard in einem Smartphone.Entkopplungskondensatoren werden in der Nähe des Prozessors platziert, um sicherzustellen, dass die Spannung stabil bleibt, auch wenn der Leistungsbedarf plötzlich zunimmt, z. B. beim Ausführen komplexer Anwendungen.Durch die Bereitstellung einer schnellen Stromversorgung helfen die Entkopplungskondensatoren bei der Vermeidung von Spannungsabfällen, wodurch der kontinuierliche Hochgeschwindigkeitsbetrieb des Geräts unterstützt wird.

Bypass- und Entkopplungskondensatoren sorgen für ein dynamisches Gleichgewicht innerhalb der Schaltung.Bypass -Kondensatoren minimieren unnötige Signalübertragung, während die Entkopplung Kondensatoren schwankende Leistungsanforderungen berücksichtigen und sicherstellen, dass alle Komponenten eine stabile Leistung erhalten.Die strategische Platzierung und genaue Auswahl dieser Kondensatoren tragen zur Zuverlässigkeit und Leistung elektronischer Geräte bei, insbesondere in hochdarstellenden Umgebungen wie Rechenzentren, Präzisionsinstrumenten und Kommunikationsinfrastruktur.

Die funktionale Dynamik von Bypass- und Entkopplungskondensatoren

Bypass-Kondensatoren werden strategisch an kritischen Knoten innerhalb der Schaltung platziert, um unerwünschte Hochfrequenzrauschen herauszufiltern.Diese Komponenten bieten einen niedrigen Impedanzweg für eine solche Interferenz, wodurch der störende Signalfluss auf den Boden abgeleitet wird, bevor er gestört wird.Diese Funktion hängt von der Fähigkeit des Kondensators ab, unterschiedlich auf verschiedene Signalfrequenzen zu reagieren und niedrige Frequenzen zu blockieren, während hohe Frequenzen mühelos übergeben werden.In komplexen digitalen Kommunikationsgeräten werden beispielsweise Bypasskondensatoren in der Nähe des Signalweges installiert, um elektromagnetische Interferenzen der Stromleitung abzuschirmen, wodurch die Integrität des übertragenen Signals beibehalten wird.

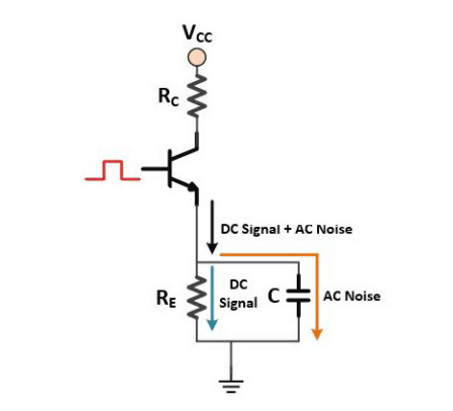

Abbildung 2: Wie Umgangskondensatoren funktionieren

Entkoppelte Kondensatoren hingegen konzentrieren sich auf die Spannungsstabilität innerhalb des Stromkreises, was wichtig ist, wenn sich der Strombedarf plötzlich ändert, insbesondere in Hochgeschwindigkeitsdatenumgebungen.Diese Kondensatoren speichern Gebühren und können schnell entlassen werden, um die erhöhten aktuellen Anforderungen der Komponente zu unterstützen, wodurch das Stromversorgung stabilisiert wird.Ein praktisches Beispiel ist beim Hochleistungs-Computing zu sehen, bei dem Prozessoren, die von Entkopplungskondensatoren umgeben sind, konsistente Leistungsniveaus aufrechterhalten, selbst wenn ihre Arbeitsbelastung bei intensiven Datenverarbeitungsaufgaben dramatisch zunimmt.

Ein detailliertes Verständnis dieser Kondensatoren geht über ihre Fähigkeiten zur Rauschreduzierung und Spannungsstabilisierung hinaus.Es umfasst ihren physischen Standort, die elektrischen Eigenschaften des Materials und deren Wechselwirkung mit anderen Schaltungskomponenten, um die Gesamtsystemleistung zu verbessern.Dies ist verantwortlich für die Gestaltung effizienter und zuverlässiger Systeme, um sicherzustellen, dass die einzelnen Komponenten unter unterschiedlichen Betriebsbedingungen optimal funktionieren.

Bypass- und Entkopplungskondensatorkonstruktion

Durch die Erforschung der Struktur von Bypass- und Entkopplungskondensatoren können Einblicke in ihre kritische Rolle und Konstruktionsüberlegungen in elektronischen Schaltkreisen geliefert werden.Beide Kondensatortypen bestehen aus zwei leitenden Platten, die durch ein dielektrisches Material getrennt sind, aber ihre Rolle und Eigenschaften variieren je nach Auswahl der Dielektrizität, Kondensatorgröße und Platzierung in der Schaltung.

Auswahl von dielektrischen Materialien: Dielektrische Materialien sind sehr wichtig für die Definition der Betriebsmerkmale des Kondensators.Beispielsweise werden Keramikmaterialien aufgrund ihrer hohen dielektrischen konstanten und thermischen Stabilität für Bypass- und Entkopplungskondensatoren bevorzugt, die für hochfrequente Anwendungen von Vorteil sind.Umgekehrt werden Tantal- und Aluminiumelektrolytkondensatoren in Anwendungen bevorzugt, die eine niedrige Frequenzentkopplung erfordern.Diese Materialien bieten eine höhere Kapazitätsdichte und ermöglichen eine effiziente Filterung und Stabilität trotz niedrigerer Frequenzen.

Überlegungen zur Kondensatorgröße: In kompakten elektronischen Geräten wie Smartphones und Laptops ist die physikalische Größe des Kondensators ein kritisches Designelement.Ingenieure müssen die physische Größe des Kondensators mit seiner elektrischen Leistung ausgleichen.Bypasskondensatoren werden häufig miniaturisiert und strategisch auf der Leiterplatte in der Nähe des Mikroprozessors platziert, um hochfrequente Rauschen effektiv herauszufiltern.Entkoppelte Kondensatoren, obwohl auch minimiert, priorisieren den Kapazitätswert, um eine stabile Stromversorgung zu gewährleisten. Dies erfordert möglicherweise eine etwas größere Größe für eine angemessene Ladungspeicherung.

Platzierungsstrategie: Die Platzierung dieser Kondensatoren kann ihre Wirksamkeit erheblich beeinflussen.Bypass-Kondensatoren werden idealerweise zwischen Stromleitung und Masse platziert, so nah wie möglich an der Geräuschquelle, um Hochfrequenzrauschen schnell zu isolieren und es aus dem Signalweg abzulenken.Die Entkopplungskondensatoren dagegen befinden sich in der Nähe der Stromeingänge kritischer Komponenten wie den Leistungsstiften des Prozessors.Dieser Ort hilft ihnen, schnell auf plötzliche Spitzenwerte im Strombedarf zu reagieren und ein stabiles Spannungsangebot zu gewährleisten.

Durch das Verständnis der detaillierten Struktur und der spezifischen Designparameter von Bypass- und Entkopplungskondensatoren können die Ingenieure diese Komponenten besser auswählen und platzieren, um die Schaltungsfunktion zu optimieren.Eine gründliche Untersuchung ihrer Struktur hilft nicht nur dabei, den richtigen Kondensatortyp für eine bestimmte Anwendung auszuwählen, sondern kann auch die Gesamtleistung, Zuverlässigkeit und Effizienz elektronischer Geräte verbessern.

Eigenschaften von Bypass -Kondensatoren und Entkopplungskondensatoren

Bypass-Kondensatoren können elektromagnetische (EMI) und Funkfrequenzinterferenzinterferenz (RFI) in Hochfrequenzeinstellungen mildern.Durch die Bereitstellung eines geringen Impedanzwegs zum Boden können Bypasskondensatoren die Integrität von Signalen in einer Schaltung aufrechterhalten, auf die sich von Hochgeschwindigkeits-Kommunikationsgeräten für eine perfekte Datenübertragung verlassen kann.Eine effektive Platzierung dieser Kondensatoren (nahe an Stromleitungen und empfindlichen Signalpfaden) kann die Rauschinterferenz erheblich verringern.Diese strategische Positionierung ist eine absichtliche Wahl der Designer, um die Geräteleistung zu verbessern, indem eine klarere Signalübertragung und schnellere Geschwindigkeiten sichergestellt werden.

Diese Komponenten von Entkopplungskondensatoren sind so konzipiert, dass sie die Leistung für verschiedene Schaltungselemente stabilisieren und in der Nähe von Prozessoren und anderen energiehungrigen Geräten besonders wichtig sind.In diesen Komponenten treten plötzliche Anstiegsanlagen des Stromversorgungsbedarfs durch Entkopplungskondensatoren schnell verwaltet werden, die den erforderlichen Strom zur Aufrechterhaltung der Spannungsstabilität liefern.Diese schnelle Reaktion ist für hochpräzise Instrumente und fortschrittliche Computersysteme von wesentlicher Bedeutung, bei denen selbst kleine Stromschwankungen die Leistung beeinflussen können.Ingenieure berechnen die erforderliche Kapazität sorgfältig und platzieren diese Kondensatoren strategisch auf die Leiterplatte, um die Spannungsinstabilität zu minimieren, um eine konsistente Stromversorgung in allen Komponenten zu gewährleisten.

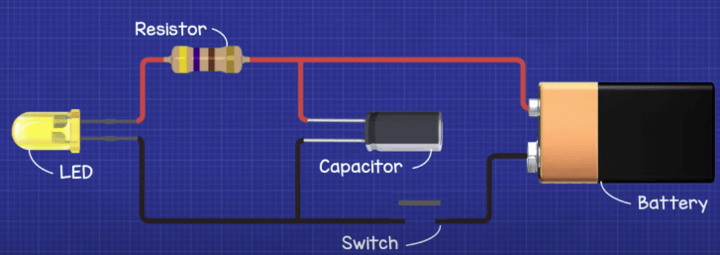

Abbildung 3: So platzieren Sie Entkopplungskondensatoren

Während sich Bypass-Kondensatoren auf die Abschirmung von Schaltkreisen vor Hochfrequenzstörungen konzentrieren, sorgen die Entkopplungskondensatoren bei plötzlichen Nachfragespitzen einen stetigen Stromfluss.Eine ordnungsgemäße Auswahl und Anwendung dieser Kondensatoren kann eine Vielzahl von Schaltungsherausforderungen lösen und die Zuverlässigkeit und Leistung von Geräten erheblich verbessern.Das Verständnis ihrer einzigartigen Eigenschaften hilft den Ingenieuren, Schaltungskonstruktionen effizienter anzupassen, komplexe elektronische Designprobleme zu lösen und einen stabilen Betrieb unter unterschiedlichen Bedingungen sicherzustellen.Mit diesem detaillierten Wissen können Designer die Effizienz und Ausfallsicherheit elektronischer Systeme optimieren.

Vor- und Nachteile von Bypasskondensatoren und Entkopplungskondensatoren

Das Verständnis der Vor- und Nachteile des Umgehungs- und Entkopplungskondensatoren ist der Schlüssel zur Optimierung der Leistung und Zuverlässigkeit elektronischer Geräte.Diese Kondensatoren spielen eine wichtige Rolle bei der Minimierung von Hochfrequenzrauschen und der Aufrechterhaltung der Schaltungsstabilität und sind besonders vorteilhaft für digitale Hochgeschwindigkeits- und hochfrequente analoge Anwendungen.

Bypass-Kondensatoren können hochfrequente Rauschen aus Stromleitungen herausfiltern, wodurch empfindliche Schaltungskomponenten vor Störungen geschützt werden.Durch strategisches Platzieren dieser Kondensatoren im gesamten Stromkreis, insbesondere in Bereichen, die für elektromagnetische Störungen anfällig sind, können die Stabilität und Leistung von Geräte und Leistung erheblich verbessert werden.Diese Anordnung ist in Umgebungen wichtig, in denen eine robuste Datenübertragung und eine präzise Signalverarbeitung erforderlich sind.

Entkopplungskondensatoren sorgen für eine stabile Stromversorgung für Schaltungskomponenten, insbesondere bei unterschiedlichen Lasten.Sie fungieren als schnelle Reserven für Stromreserven und treten ein, um plötzliche Stromanforderungen zu beseitigen, die sonst die Schaltung destabilisieren könnten.Diese Funktion ist besonders wichtig für Systeme, die ein präzises Leistungsmanagement erfordern, um die Leistungsintegrität aufrechtzuerhalten.

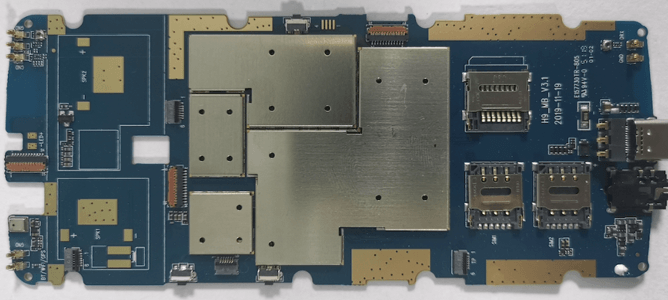

Abbildung 4: Smartphone -Motherboard

Trotz ihrer vielen Vorteile müssen die Auswahl und der Einsatz dieser Kondensatoren mit Präzision behandelt werden.Eine falsche Kondensatorgrößen kann zu Schaltungsproblemen wie Umkippen oder Unterdämpfung führen, was die Reaktionsfähigkeit und Funktionalität der Schaltung beeinflusst.Beispielsweise kann ein zu großer Entkopplungskondensator die Reaktionszeit des Schaltkreises verlangsamen, während ein Bypass-Kondensator, der zu klein ist, möglicherweise nicht angemessen hochfrequentes Geräusch filtert.

Bei der Gestaltung mit diesen Kondensatoren müssen Ingenieure verschiedene Faktoren bewerten, einschließlich der Betriebsfrequenz der Schaltung, der Stromleitungseigenschaften und der erwarteten Laständerungen.Die Art, Anzahl und Platzierung von Kondensatoren muss sorgfältig geplant werden, um die spezifischen Bedürfnisse des Schaltkreises zu erfüllen, wobei die Frequenzantwort und potenzielle parasitäre Auswirkungen des Kondensators berücksichtigt werden.

Die ordnungsgemäße Auswahl und Platzierung von Bypass- und Entkopplungskondensatoren kann die Leistung und Zuverlässigkeit der Schaltung und Zuverlässigkeit verbessern, ohne die Kosten erheblich zu erhöhen.Für Designer bedeutet zu wissen, wie Sie diese Faktoren ausgleichen können, in der Lage, elektronische Produkte an Endbenutzer zu liefern, die sowohl stabil als auch effizient sind.Diese nachdenkliche Anwendung von Bypass- und Entkopplungskondensatoren bestimmt letztendlich ihre Wirksamkeit bei der Verbesserung der Funktionalität elektronischer Geräte.

Auswahl des Rechts -Bypass -Kondensatorwerts

Die Hauptüberlegung bei der Auswahl eines Bypass -Kondensators ist die Betriebsfrequenz der Schaltung.Wählen Sie für Hochfrequenzanwendungen (normalerweise mit Signalübertragung oder Verarbeitung) einen Kondensator mit kleinerem Wert, wie z. B. 0,01 μF bis 0,1 μF.Diese kleineren Kondensatoren bieten eine geringere Impedanz für hochfrequente Rauschen und filtern es effektiver.Im Gegensatz dazu erfordern Niederfrequenzeinstellungen (bei denen das Rauschen mit einer langsameren Geschwindigkeit läuft) größere Kondensatoren (1 µF bis 10 µF oder mehr), um eine ausreichende Rauschabstoßung zu liefern.

Der Kondensator muss der maximalen Spannung der Schaltung ohne Risiko standhalten können.Wählen Sie einen Kondensator mit einer Spannung, die die maximale Spannung der Schaltung um 20 bis 50 Prozent überschreitet.Dieser Sicherheitsmarge trägt dazu bei, potenzielle Spannungsspikes aufzunehmen, und sorgt dafür, dass die Kondensator -Langlebigkeit und -zuverlässigkeit sichergestellt werden.

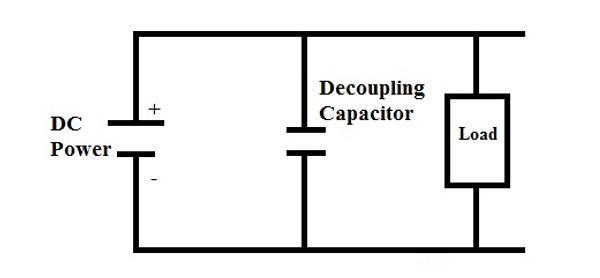

Abbildung 5: Verteilung von Schaltungen

Die Art der Last beeinflusst die Kondensatorauswahl erheblich.Schnell schwankende dynamische Lasten erfordern Kondensatoren, die sich schnell auf Änderungen einstellen können, um die Spannungsstabilität aufrechtzuerhalten.Durch die Analyse der Leistungsanforderungen der Last können Sie einen Kondensator auswählen, der auf diese Änderungen angemessen reagieren kann.

Platzbeschränkungen bestimmen normalerweise die Größe des Kondensators.In kompakten Geräten können kleinere Kondensatoren erforderlich sein, obwohl dies einen Kompromiss in der Kapazitätswert und der Spannungstoleranz bedeuten kann.Die Platzierung ist ebenfalls wichtig - Kondensatoren sollten so nah wie möglich an den Komponenten platziert werden, die sie schützen, um ihre Wirksamkeit zu maximieren.

Umweltfaktoren wie Temperatur, Luftfeuchtigkeit und mechanische Schwingung können die Kondensatorleistung und Haltbarkeit beeinflussen.Für Hochtemperaturumgebungen kann die Auswahl von Kondensatoren mit höheren Temperaturbewertungen einen Ausfall verhindern und die Integrität der Schaltung aufrechterhalten.

Zusammenfassend ist die Auswahl eines Bypass -Kondensators mehr als nur die Auswahl einer Komponente.Es erfordert einen ganzheitlichen Ansatz, der Frequenz, Spannung, Lastdynamik, Raumbeschränkungen und Umgebungsbedingungen berücksichtigt.Durch die sorgfältige Bewertung dieser Faktoren können Sie einen Bypass -Kondensator auswählen, der nicht nur den Anforderungen Ihrer Schaltung entspricht, sondern auch die allgemeine Zuverlässigkeit und Effizienz verbessern kann.

Bypass- und Entkopplungskondensatoranwendungen

Bypass-Kondensatoren beseitigen unerwünschte Hochfrequenzrauschen in elektronischen Schaltkreisen.Sie tun dies, indem sie einen geringen Impedanzweg zum Boden bieten und die störungsbedingte Hochfrequenzstörungen effektiv umgehen.Diese Funktion ist besonders wichtig für Geräte, die eine makellose Signalintegrität erfordern, wie z.In diesen Umgebungen können selbst geringe Mengen an Rauschen schwerwiegende Leistungsprobleme oder Datenfehler verursachen.Eine sorgfältige Platzierung von Bypasskondensatoren in der Nähe von rauschempfindlichen Komponenten stellt sicher, dass diese Komponenten vor elektromagnetischen Interferenzen geschützt sind, wodurch die Qualität und Zuverlässigkeit der Gesamtfunktionalität der Schaltung aufrechterhalten wird.

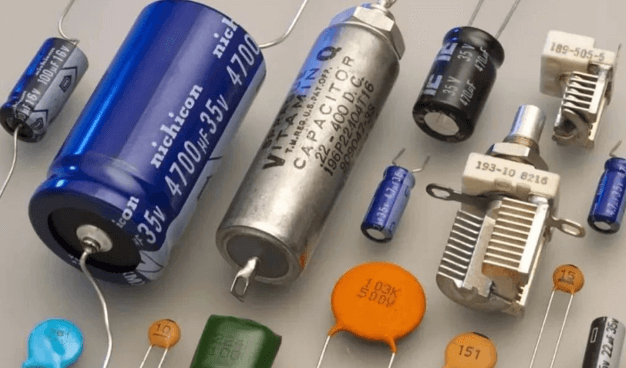

Abbildung 6: Art des Kondensators

Die Entkopplungskondensatoren konzentrieren sich auf die Stabilisierung der Leistung kritischer Schaltkomponenten, insbesondere in digitalen Hochgeschwindigkeitssystemen wie Mikroprozessoren, Speicherzellen und digitalen Signalprozessoren.Durch die Platzierung dieser Kondensatoren in der Nähe solcher Komponenten helfen sie, die Spannungsschwankungen zu glätten, die auftreten, wenn sich der Strombedarf der Komponente plötzlich ändert.Plötzliche Änderungen der aktuellen Nachfrage können Spannungsabfälle oder Spikes verursachen, was die Stabilität und Leistung des gesamten Stromkreises beeinträchtigt.Entkopplungskondensatoren fungieren als lokale Leistungsreserven und bieten schnell zusätzlichen Strom, um diese Komponenten unter hohen Bedingungen zu unterstützen.

In komplexeren Systemen wie Industriegeräten und Kommunikationstechnologie sind Bypass- und Entkopplungskondensatoren unverzichtbar.Diese Systeme müssen nicht nur hochfrequente Rausch- und Spannungsstabilität verwalten, sondern müssen auch harte Umweltbedingungen wie extreme Temperaturen, Luftfeuchtigkeit und physische Vibration standhalten.Die Auswahl des richtigen Typs und der korrekten Größe der Kondensatoren und die Optimierung ihres Layouts auf der Leiterplatte sind wichtige Schritte bei der Gestaltung langlebiger und leistungsstarker Elektronik.Die Ingenieure müssen diese Faktoren sorgfältig berücksichtigen, um sicherzustellen, dass der Kondensator unter unterschiedlichen Betriebsbedingungen zuverlässig abfällt.

Abschluss

Die Rolle von Bypass- und Entkopplungskondensatoren ist nicht auf Hochgeschwindigkeits-Digitalkreise beschränkt.Sie halten die Signalqualität in analogen und HF -Schaltungen bei.Durch die Auswahl des korrekten Kondensatorwerts können Elektronikingenieure die Leistung und Zuverlässigkeit ihrer Geräte verbessern.Diese Komponenten stellen sicher, dass das Gerät reibungslos funktioniert und schnell unter verschiedenen Bedingungen reagiert.Bypass- und Entkopplungskondensatoren sind die Grundlage für den Schaltungsdesign in modernen elektronischen Geräten und für die Leistung und Stabilität von Geräten von grundlegender Bedeutung.Sie beseitigen das Geräusch und halten das Stromversorgungsangebot stabil, sodass elektronische Geräte die wachsenden Leistungsanforderungen gerecht werden können.

Häufig gestellte Fragen [FAQ]

1. Was ist auch ein Bypass -Kondensator bekannt?

Bypass -Kondensatoren, die oft als Entkopplungskondensatoren oder Netzteilkopplern bezeichnet werden, sind kritische elektronische Komponenten.Seine Hauptfunktion besteht darin, elektrische Rauschen in elektronischen Schaltungen zu beseitigen und Spannungsschwankungen zu stabilisieren.Dies gewährleistet eine sauberere und stabilere Leistung für empfindliche elektronische Komponenten.

2. Wo setzen Sie einen Bypass -Kondensator?

Bei der Integration von Bypasskondensatoren in eine Schaltung ist die Positionierung sehr wichtig.Der beste Ort liegt direkt neben den Strom- und Erdungsstiften der Schaltkomponenten.Diese Nähe minimiert die Auswirkungen der parasitären Induktivität, ein häufiges Problem im Schaltungsdesign.Diese strategische Platzierung steht im Einklang mit Empfehlungen in zahlreichen Anwendungsnotizen und Komponentendatenblättern, in denen die Minimierung der Induktivität zur Verbesserung der Schaltungsleistung hervorgehoben wird.

3. Wo ist der beste Ort, um einen Entkopplungskondensator zu setzen?

Für die Entkopplungskondensatoren hängt die Platzierung von der Spannungsquelle ab.Wenn die Spannung extern geliefert wird, sollte der Kondensator in der Nähe des Spannungseintrittspunkts der Karte platziert werden.Im Gegenteil, wenn die Spannung intern erzeugt wird, ist es besser, den Kondensator nahe an den Punkt zu platzieren, an dem sie erzeugt wird.Diese Strategie hilft bei der Verwaltung und Stabilisierung der Spannung über den Stromkreis, sorgt dafür, dass eine konsistente Leistung gewährleistet und Störungen minimiert werden.

4. Warum ist die Entkopplung erforderlich?

Die Entkopplung des Schaltungsdesigns hilft dabei, die Unabhängigkeit von Komponenten im System zu erhalten.Diese Trennung ermöglicht es jeder Komponente, ohne Interferenz von anderen Komponenten effizient auszuführen, wodurch glattere Aktualisierungen und Skalierbarkeit fördern.Dieser Ansatz ist besonders nützlich in komplexen Systemen, in denen verschiedene Komponenten unterschiedliche Betriebsanforderungen haben können.

5. Welche Art von Bypass -Kondensator funktioniert am besten?

Für Hochfrequenzanwendungen sind mehrschichtige Keramik-Oberflächenkondensatoren (MLCCs) der Keramik-Oberflächenkondensatoren häufig die beste Wahl.Diese Kondensatoren filtern effektiv AC -Rauschen aus DC -Signalen heraus, um sicherzustellen, dass nur reine DC -Signale an elektronische Komponenten weitergegeben werden.MLCCs sind für ihre Fähigkeit bevorzugt, einen direkten Weg zum Wechselstromsignalen zu ermöglichen, wodurch die allgemeine Sauberkeit und Stabilität der DC -Ausgabe verbessert wird.
