RG6 gegen RG11 Koaxialkabel: Wie wähle ich?

Wenn es um die Übertragung von Hochfrequenzsignalen mit minimaler Einmischung geht, bleiben Koaxialkabel sowohl in Wohn- als auch in gewerblichen Anwendungen der Goldstandard.Unabhängig davon, ob Sie ein Heimkino verkabeln, ein Breitband-Internet aufbauen oder ein Satellitensystem ausführen, ist die Auswahl des richtigen Koaxialkabeltyps für die Klarheit und den langfristigen Gebrauch von wesentlicher Bedeutung.In diesem Artikel werden die wichtigsten Unterschiede zwischen RG6- und RG11 -Koaxialkabeln, zwei der am häufigsten verwendeten Optionen abgebildet, die ihre Konstruktion, Leistung, Anwendungsfälle und beste Installationspraktiken abdecken, um die richtige Wahl zu treffen.

Katalog

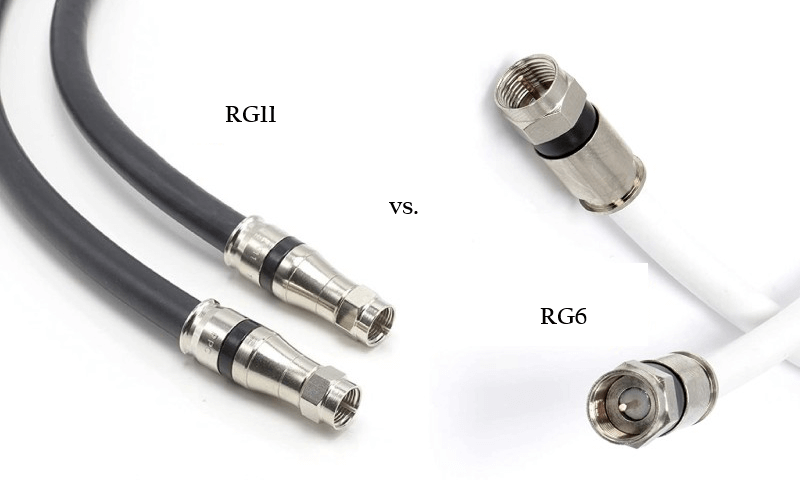

Abbildung 1. RG6 gegen RG11

Koaxialkabelübersicht

Koaxialkabel sind so ausgelegt, dass sie hochfrequente elektrische Signale mit minimalem Abbau und starkem Widerstand gegen elektromagnetische Interferenzen (EMI) übertragen.Ihr Name stammt aus ihrer konzentrischen Struktur;Jede Schicht teilt eine gemeinsame Achse.

RG6 gegen RG11 -Leistungsunterschiede in der Leistung

RG6 und RG11 sind beide 75-OHM-Koaxialkabel, die in häuslichen und kommerziellen Installationen weit verbreitet sind.Während sie ähnliche Anwendungen teilen, unterscheiden sie sich in Größe, Leistung und Eignung:

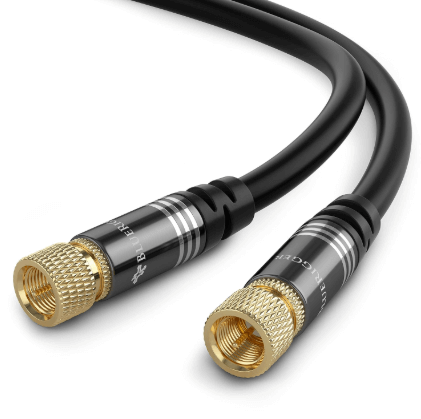

Abbildung 2. RG6

RG6: Verwendet einen 18 AWG Center -Leiter (~ 1,02 mm).Es ist dünner und flexibler und macht es ideal für kurze Kabelläufe (unter 100 Fuß) durch Wände und Decken.

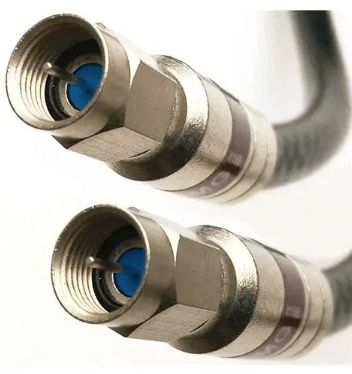

Abbildung 3. Rg11

RG11: verfügt über einen dickeren 14 AWG -Leiter (~ 1,63 mm), der den Signalverlust reduziert und längere Kabelläufe (bis zu 400 Fuß) ermöglicht.Es ist jedoch steifer und schwieriger, in engen Räumen zu leiten.

Vergleichstabelle: RG6 gegen RG11 -Spezifikationen

Aspekt	RG6	RG11
Center Leiter	18 AWG (~ 1,02 mm)	14 AWG (~ 1,63 mm)
Dämpfung (bei 1 GHz)	~ 6 dB pro 100 ft	~ 5,6 dB pro 100 ft
Flexibilität	Hoch - leicht zu beugen	Niedrig und schwerer zu installieren
Max -Kabellauf	Bis zu 100 Fuß	100–400 ft
Haltbarkeit im Freien	Moderat (bewertungsabhängig)	Hoch (dickere Jacke)
Kosten	Untere	Höher
Beste Anwendungsfälle	Kurze Innenläufe: Fernseher, Modems	Lange Outdoor -Läufe: Antennen, Rückgrat

Wählen Sie zwischen RG6 und RG11 per Anwendungsfall

Wählen Sie RG6, wenn:

• Ihr Kabellauf ist unter 100 Fuß

• Sie arbeiten drinnen oder leiten durch enge Räume wie Wände und Decken

• Sie richten Standard -Home Entertainment- oder Breitbandsysteme ein

RG6 ist leicht, erschwinglich und einfach zu installieren, perfekt für die meisten Bedürfnisse auf Verbraucherebene

Wählen Sie RG11, wenn:

• Sie müssen Entfernungen über 100 Fuß abdecken

• Die Installation ist im Freien, im Untergrund oder in hochfrequenten Umgebungen

• Die Aufrechterhaltung der Signalqualität über große Entfernungen wird verwendet

RG11 bietet zwar steifer und teurer und bietet eine überlegene Leistung für anspruchsvolle und langfristige Installationen

Installationspraktiken für RG6 und RG11

Um die Leistung und Haltbarkeit zu maximieren, folgen Sie folgenden Best Practices:

• Verwenden Sie Kompressionsstecker Für feuchtigkeitsbeständige, sichere Verbindungen, insbesondere bei Setups im Freien

• Entscheiden Sie sich für Quad-Shield RG6 in Bereichen mit hohem EMI (z. B. nahe Stromleitungen oder Elektronik)

• Wählen Sie UV-resistente und wasserdichte Jacken aus Für den Gebrauch im Freien oder im Untergrund

• Minimieren Sie Splitter und Anschlüsse Signalverlust reduzieren

• Installieren Sie Verstärker oder angetriebene Splitter Beim Anschließen mehrerer Geräte oder beim Ausführen langer Kabel.

Vor- und Nachteile von RG6- und RG11 -Kabeln

Aspekt	RG6	RG11
Profis	Hoch flexibel und einfach zu installieren.	Niedrige Signaldämpfung, ideal für Kabel läuft über 100 Fuß.
	Kostengünstig für kurze Läufe.	Bessere Abschirmung für Hochfrequenz oder Außensysteme.
	Gut geeignet für gemeinsame Wohneinrichtungen (Fernsehen, Kabel, Modem).	Geeignet für die Rückgratsinfrastruktur in große Setups.
Nachteile	Mehr Signalverlust über große Entfernungen.	Schwer zu beugen und in enger zu installieren Räume.
	Mäßige Haltbarkeit im Freien Umgebungen, sofern nicht wetterbewertet.	Höhere Kosten aufgrund dickerer Build und Materialien. NICHT für Standard-In-Home benötigt verwenden.

Anwendungen von RG6- und RG11 -Koaxialkabeln

RG6 -Anwendungen:

• Heimkinosysteme: Verwendet, um Fernseher, AV-Empfänger, DVRs, Blu-ray-Player und Soundbars zu verbinden, um eine qualitativ hochwertige Signalübertragung für Audio- und Videoinhalte zu gewährleisten.

• Kabelfernseh- und Internetdienste: häufig zwischen Wandbuchsen und Geräten wie Set-Top-Boxen, Modems und Routern installiert.Es unterstützt den Standard-Definition- und Hochdefinitionsinhalt (HD) ohne merkwürdige Signalverlust über kurze Strecken.

• CCTV-Installationen: RG6 für Innenräume für Indoor-Sicherheitssysteme gut geeignet und bietet eine stabile Videosignalrouting von Überwachungskameras bis hin zu Monitoren oder Aufzeichnungsgeräten.

• Kurzstreckensignalverteilung: Ideal für die Verkabelung von Häusern oder Büros, in denen Kabelläufe in der Regel weniger als 100 Fuß sind.Sein leichterer Build und seine Flexibilität vereinfachen die Installation durch enge oder verborgene Räume.

RG11 -Anwendungen:

• Langstreckenkabelläufe: RG11 für Längen von bis zu 400 Fuß oder mehr ohne signifikante Abschwächung ist ideal für Rückgratverbindungen in größeren Gebäuden oder zwischen entfernten Signalquellen und -geräten.

• Installationen im Freien und unterirdisch: Mit seiner dickeren Außenmantel und einer besseren Abschirmung widersetzt sich RG11 Feuchtigkeit, UV -Strahlung und mechanischer Belastung, wodurch sie für direkte Bestattung und Außenleitung zwischen Satellitengerichten, Antennen und Kontrollräumen geeignet ist.

• Satelliten- und Antennen-Vorschublinien: Bietet saubere Signalübertragung von externen Empfängern bis hin zu Innenverteilungszentren in Wohn- oder Gewerbe-Setups, insbesondere wenn Hochfrequenzsignale verwendet werden.

Wie steigern Sie das koaxiale Signal über lange Strecken?

Lange Koaxialkabelläufe können zu einer Signalschwächung führen, insbesondere in Breitband-, Satelliten- und CCTV -Systemen.Um eine konsistente Leistung zu gewährleisten, wenden Sie diese bewährten Strategien an:

• Verwenden Sie RG11 für lange Läufe: Das Koaxialkabel von RG11 hat einen dickeren Kern und eine niedrigere Dämpfungsrate als RG6, wodurch es für Kabelläufe von mehr als 100 Fuß ideal ist.Verwenden Sie es als Hauptstammlinie von der Signalquelle zu den Verteilungspunkten.

• Installieren Sie Signalverstärker oder Booster: Inline -Signalverstärker kompensieren den Signalverlust über den Abstand.Platzieren Sie sie an strategischen Stellen, typischerweise in der Nähe der Quelle, des Mittelpunkts oder vor dem endgültigen Gerät, um optimale Signalpegel aufrechtzuerhalten.

• Begrenzen Sie die Verwendung von Splitern: Jeder Splitter teilt die Signalstärke ab und verringert die Leistung.Minimieren Sie ihre Verwendung oder entscheiden Sie sich für hochwertige, breitbandbewertete Splitter.Wenn mehrere Ausgänge benötigt werden, verwenden Sie verstärkte Splitter, um die Signalintegrität zu erhalten.

• Vermeiden Sie Kabelschäden und schlechte Routing: Enge Biegungen, scharfe Knicke und unnötige Kabelschleifen erhöhen die Impedanz und die Signalreflexion.Verwenden Sie glatte, allmähliche Kurven und vermeiden Sie übermäßige Kabellänge.

• Wählen Sie niedrige Verlustanschlüsse und sorgen Sie für eine ordnungsgemäße Erdung.Eine ordnungsgemäße Erdung des Kabelsystems ist erforderlich, um die elektromagnetische Interferenz (EMI) zu verringern und vor Spannungsflächen zu schützen.

Abschluss

RG6- und RG11 -Koaxialkabel bieten je nach Installationsszenario einzigartige Vorteile.RG6 zeichnet sich in kurzen, flexiblen und kostengünstigen Innenanwendungen aus, während RG11 für Langstrecken-, Außen- und Hochleistungs-Setups gebaut wurde.Durch das Verständnis ihrer Konstruktion, Stärken und Einschränkungen sowie deren ordnungsgemäßen Installationstechniken können Sie eine optimale Signalqualität und die Langlebigkeit des Systems gewährleisten.Die Auswahl des richtigen Koaxialkabels ist der Schlüssel zu einer zuverlässigen Verbindung.

Häufig gestellte Fragen [FAQ]

1. Kann RG6 für 4K- oder Hochdefinitionsvideos verwendet werden?

Ja, RG6 kann mit 4K- und HD-Signalen über kurze Strecken (unter 100 Fuß) ohne merklichen Abbau handhaben, insbesondere bei der Verwendung hochwertiger, quadrierschützer Versionen.

2. Ist RG11 für Internetverbindungen besser als RG6?

RG11 bietet eine bessere Leistung für lange Kabelläufe (mehr als 100 Fuß), indem der Signalverlust reduziert wird, was die Internetzuverlässigkeit in großen Eigenschaften verbessern kann.Bei typischen Hausaufbauten ist RG6 jedoch normalerweise ausreichend.

3. Was ist die maximale Frequenz, die RG6 und RG11 unterstützen können?

Die meisten RG6- und RG11 -Kabel unterstützen je nach Hersteller und Abschirmung bis zu 3 GHz.Dies macht sie mit Kabelfernsehen, Satelliten und Docsis 3.1 -Breitbanddiensten kompatibel.

4. Sind RG6- und RG11 -Kabel mit denselben Anschlüssen kompatibel?

Nein, RG6 und RG11 haben unterschiedliche Durchmesser, sodass für jeden Kabeltyp Anschlüsse erforderlich sind.Die Verwendung des falschen Steckers kann eine schlechte Signalübertragung oder einen physischen Schaden verursachen.

5. Verbessert RG11 die Signalqualität auch dann, wenn der Lauf kurz ist?

Nicht wesentlich.Die niedrigere Dämpfung von RG11 bietet nur minimale Vorteile für kurze Läufe, und seine Steifheit erschwert die Installation.RG6 ist praktischer und kostengünstiger für kurze Strecken.
