Was ist ein Flex-Sensor und wie funktioniert er?

Die flexible Struktur und der widerstandsbasierte Betrieb des Flex-Sensors ermöglichen die Umwandlung physikalischer Bewegungen in elektrische Signale, die elektronische Schaltkreise problemlos verarbeiten können.In diesem Artikel werden das Funktionsprinzip, die Pin-Konfiguration, Typen, Spezifikationen, Schaltungsverwendung, Anwendungen und Vergleiche von Flex-Sensoren im Detail besprochen.

Katalog

Was ist ein Flex-Sensor?

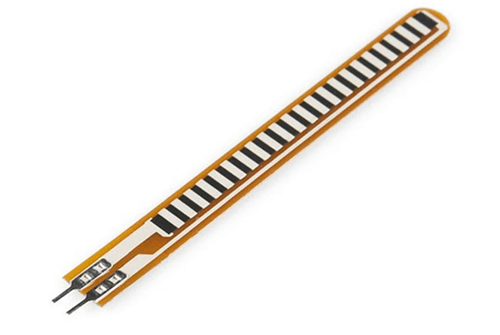

Ein Flexsensor ist eine flexible elektronische Komponente, die zur Erkennung von Biegungen, Biegungen oder Winkelbewegungen verwendet wird.Er fungiert als variabler Widerstand, d. h. sein elektrischer Widerstand ändert sich, wenn der Sensor gebogen wird.In seiner flachen Position verfügt der Sensor über einen stabilen Grundwiderstand.Beim Biegen erhöht sich der Widerstand proportional zum Biegewinkel.Dieses einfache, aber effektive Verhalten ermöglicht es Flex-Sensoren, physische Bewegung in ein elektrisches Signal umzuwandeln, das von elektronischen Systemen verarbeitet werden kann.

Aufgrund ihrer dünnen Struktur, ihres geringen Gewichts und ihrer Haltbarkeit werden Flex-Sensoren häufig sowohl im professionellen als auch im Hobbybereich eingesetzt.Sie sind häufig in tragbaren Geräten, Robotik, Bewegungserkennungssystemen, Gaming-Controllern und medizinischen oder Rehabilitationsgeräten zu finden, wo eine genaue Bewegungserkennung erforderlich ist.

Wie funktioniert der Flex-Sensor?

Ein Flexsensor wandelt physikalische Biegung in eine messbare elektrische Änderung um.Im Kern enthält der Sensor ein flexibles Substrat, das mit einem leitfähigen Material beschichtet ist.Wenn der Sensor flach bleibt, bietet diese leitende Schicht einen stabilen und kontinuierlichen Weg für den elektrischen Strom, was zu einem Nennwiderstandswert führt.In diesem Zustand zeigt der Sensor keine Bewegung oder Biegung an.

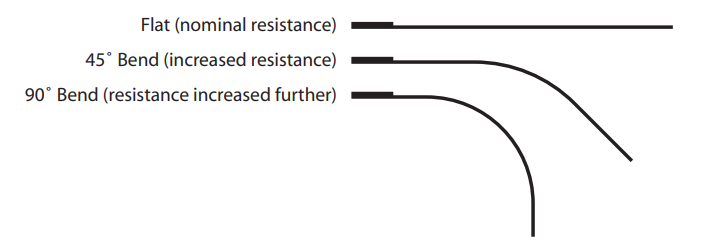

Wenn sich der Flexsensor zu biegen beginnt, erfährt das leitfähige Material im Inneren eine mechanische Belastung.Diese Belastung führt zu mikroskopischen Veränderungen im Leiterpfad, wodurch die Anzahl der für den Stromfluss verfügbaren Wege effektiv reduziert wird.Dadurch erhöht sich der elektrische Widerstand des Sensors.Eine mäßige Biegung, etwa um 45 Grad, erzeugt einen spürbaren Widerstandsanstieg, der eine Teilbewegung oder Krümmung widerspiegelt.

Wenn der Sensor weiter gebogen wird, beispielsweise um bis zu 90 Grad, dehnt sich die innere leitfähige Schicht stärker aus.Dies führt zu einem größeren Widerstandsanstieg, wodurch scharfe Kurven deutlich von kleineren unterschieden werden.Da die Widerstandsänderung kontinuierlich und proportional zum Biegewinkel ist, kann der Flexsensor allmähliche Bewegungen genau verfolgen, anstatt nur feste Positionen zu erkennen.

In praktischen Schaltkreisen wird diese Widerstandsschwankung mithilfe eines Spannungsteilers in ein Spannungssignal umgewandelt und häufig gepuffert, bevor sie von einem Mikrocontroller gelesen wird.Dieser Prozess ermöglicht es elektronischen Systemen, physische Bewegungen als nutzbare Daten zu interpretieren, was flexible Sensoren für Bewegungsverfolgung, tragbare Elektronik, Robotik und interaktive Steuerungsanwendungen wertvoll macht.

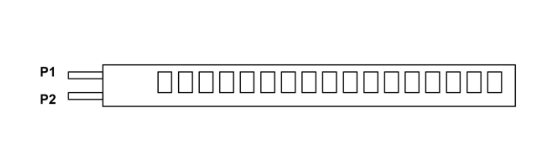

Details zur Pinbelegung des Flex-Sensors

Pin Name	Beschreibung
P1	Ein Terminal von Der Flexsensor.Dieser Pin ist normalerweise mit einem Festwiderstand verbunden Spannungsteilerschaltung aufgebaut und mit einer Stromversorgung oder einem Analogeingang verbunden.
P2	Der Zweite Anschluss des Flexsensors.Dieser Stift ist mit der gegenüberliegenden Seite verbunden Der Spannungsteiler ist typischerweise mit der Erde oder der Versorgungsspannung verbunden, je nachdem zum Schaltungsdesign.

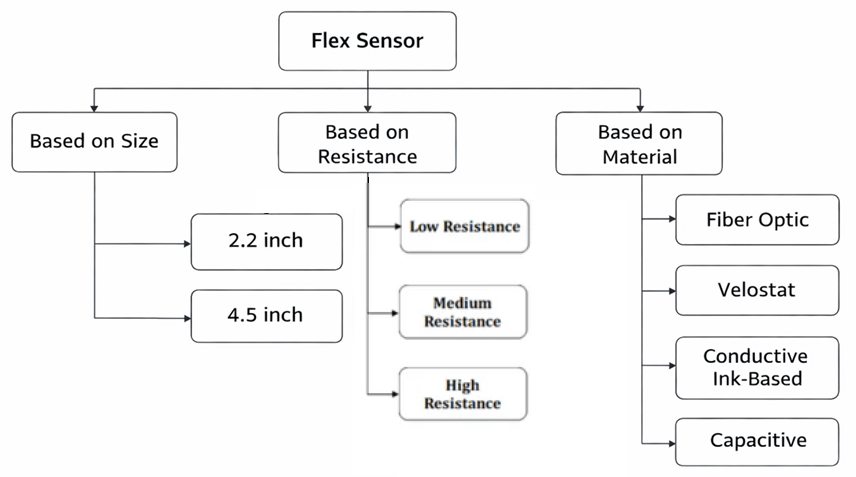

Flex-Sensortypen

Flex-Sensoren basierend auf der Größe

Die Größe des Flexsensors spielt eine wichtige Rolle bei der Bestimmung der Empfindlichkeit, des Biegebereichs und der Installationsflexibilität.Kürzere Sensoren reagieren schnell auf kleine Bewegungen, während längere Sensoren eine gleichmäßigere Erkennung über größere Biegewinkel ermöglichen.

• 2,2-Zoll-Flexsensor - Kompakt und leicht, ideal für Designs mit begrenztem Platzangebot.Aufgrund seiner kürzeren aktiven Länge eignet es sich am besten für die Erkennung kleiner, präziser Biegungen und nicht für die Erkennung großer Krümmungsänderungen.Dieser Typ wird häufig in tragbaren Elektronikgeräten, Fingerbewegungsverfolgung, kompakten Robotergelenken und Handsteuergeräten verwendet, bei denen schnelle Reaktion und minimaler Platzbedarf erforderlich sind.

• 4,5-Zoll-Flexsensor - Bietet eine längere Erfassungsfläche und ermöglicht die Erkennung allmählicher und größerer Biegebewegungen mit größerer Auflösung.Seine längere Länge erhöht die Empfindlichkeit und macht es für Anwendungen mit breiteren Bewegungen geeignet, wie z. B. Roboterarme, Bewegungsverfolgungssysteme und pädagogische Prototypen.Obwohl mehr Platz für die Installation benötigt wird, sorgt es für eine gleichmäßigere Ausgabe über einen größeren Biegebereich.

Auf Widerstand basierende Flexsensoren

Flexsensoren können auch danach kategorisiert werden, wie stark sich ihr elektrischer Widerstand beim Biegen ändert.Diese Eigenschaft beeinflusst die Signalauflösung, den Stromverbrauch und die Anforderungen an das Schaltungsdesign.

• Flex-Sensoren mit niedrigem Widerstand - Arbeiten Sie mit kleineren Widerstandsschwankungen und verbrauchen Sie im Allgemeinen weniger Strom.Sie bieten eine stabile und rauscharme Ausgabe und eignen sich daher für einfache Biegeerkennungsaufgaben, bei denen eine hohe Empfindlichkeit nicht entscheidend ist.Diese Sensoren werden häufig in einfachen Steuerungssystemen und eingebetteten Anwendungen mit geringem Stromverbrauch eingesetzt.

• Flex-Sensoren mit mittlerem Widerstand - Bieten Sie eine ausgewogene Leistung zwischen Empfindlichkeit und Stabilität.Sie werden häufig verwendet, da sie sich problemlos mit gängigen Mikrocontrollern und Analog-Digital-Wandlern verbinden lassen.Ihre moderate Widerstandsänderung ermöglicht eine genaue Biegemessung ohne komplexe Signalkonditionierung, was sie ideal für allgemeine Elektronik- und Bildungsprojekte macht.

• Hochohmige Flexsensoren - Weist beim Biegen eine große Widerstandsänderung auf und ermöglicht so eine hochempfindliche Bewegungserkennung.Dadurch eignen sie sich für Anwendungen, die eine präzise Verfolgung kleiner Bewegungen erfordern.Sie können jedoch anfälliger für elektrisches Rauschen sein und erfordern in der Regel eine ordnungsgemäße Kalibrierung und Filterung.Diese Sensoren werden häufig in fortschrittlichen Bewegungserkennungs- und Forschungsanwendungen eingesetzt.

Flex-Sensoren basierend auf Material

Das in einem Flexsensor verwendete Sensormaterial hat direkten Einfluss auf dessen Haltbarkeit, Genauigkeit und Betriebsumgebung.Unterschiedliche Materialien ermöglichen unterschiedliche Sensormechanismen.

• Glasfaser-Flexsensoren - Verwenden Sie Lichtübertragung anstelle von elektrischem Widerstand, um Biegungen zu erkennen.Wenn sich die Faser biegt, ändert sich die Intensität oder der Weg des Lichts und erzeugt ein messbares Signal.Diese Sensoren sind immun gegen elektromagnetische Störungen und hochpräzise, ​​wodurch sie für medizinische Geräte, industrielle Überwachung und Hochspannungsumgebungen geeignet sind.

• Velostat-Flexsensoren - Verlassen Sie sich auf ein leitfähiges Polymermaterial, dessen Widerstand sich unter Biegung oder Druck ändert.Sie sind flexibel, leicht und kostengünstig, weshalb sie in DIY-Projekten, Lernpaketen und einfachen tragbaren Geräten beliebt sind.Sie sind zwar nicht so präzise wie fortschrittliche Sensortypen, bieten aber eine zuverlässige Leistung für grundlegende Anwendungen.

• Flex-Sensoren auf Basis leitfähiger Tinte - Erstellt durch Drucken leitfähiger Tinte auf flexible Substrate.Durch Biegen wird der Leiterpfad verändert und der Widerstand verändert.Diese Sensoren sind extrem dünn und anpassbar, sodass sie in intelligente Textilien, tragbare Elektronik und flexible Benutzeroberflächen integriert werden können, wo herkömmliche Sensoren unpraktisch sind.

• Kapazitive Flexsensoren - Erkennen Sie Biegungen, indem Sie Änderungen der Kapazität statt des Widerstands messen.Dieser Ansatz sorgt für eine verbesserte Langzeitstabilität und einen geringeren mechanischen Verschleiß.Obwohl sie komplexere Signalverarbeitungsschaltungen erfordern, eignen sich kapazitive Flexsensoren gut für Präzisionsanwendungen und Systeme, die eine konstante Leistung über längere Zeiträume erfordern.

Schematische Darstellung des Flex-Sensors

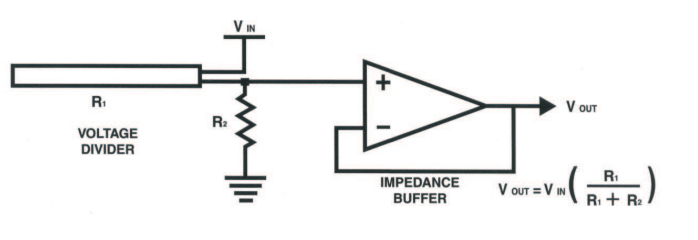

Der Biegesensor in dieser Schaltung wird als variabler Widerstand verwendet, dessen Widerstand sich ändert, wenn er sich biegt.Es wird mit einem Festwiderstand zu einem Spannungsteiler verschaltet.Wenn sich der Flexsensor biegt, erhöht oder verringert sich sein Widerstand, wodurch sich die Spannung am Teilerausgang direkt ändert.Diese variierende Spannung stellt das Ausmaß der Biegung dar, die auf den Sensor ausgeübt wird.

Die geteilte Spannung wird dann in einen als Impedanzpuffer konfigurierten Operationsverstärker eingespeist.Der Zweck dieses Puffers besteht nicht darin, das Signal zu verstärken, sondern den Schaltkreis des flexiblen Sensors von der am Ausgang angeschlossenen Last zu isolieren.Dadurch wird sichergestellt, dass der Spannungsmesswert stabil und genau bleibt, selbst wenn er an einen Mikrocontroller oder eine andere Verarbeitungsschaltung angeschlossen ist.

Am Ausgang folgt die Spannung dem Spannungsteilerverhältnis, wobei die Ausgangsspannung ein Bruchteil der Eingangsspannung ist, die durch das Verhältnis der Widerstände bestimmt wird.Dadurch erzeugt das Biegen des flexiblen Sensors eine sanfte, messbare Spannungsänderung, die von Analog-Digital-Wandlern für Bewegungs- oder Positionserfassungsanwendungen zuverlässig gelesen werden kann.

Technische Daten des Flex-Sensors

Kategorie	Parameter	Spezifikation
Mechanisch Spezifikationen	Lebenszyklus	Mehr als 1 Millionen Kurven
	Dicke (Höhe)	≤ 0,43 mm (0,017 Zoll)
	Betrieb Temperaturbereich	−35 °C bis +80 °C
Elektrisch Spezifikationen	Flacher Widerstand	25 kΩ
	Widerstand Toleranz	±30 %
	Biegewiderstand Reichweite	45 kΩ bis 125 kΩ (abhängig vom Biegeradius)
	Nennleistung	0,50 W kontinuierlich, 1 W Spitze

Funktionen des Flex-Sensors

• Biegeempfindlicher Widerstand – Der Sensor ändert seinen elektrischen Widerstand, wenn er gebogen wird, und ermöglicht so eine genaue Erkennung von Bewegung, Winkel oder Krümmung.

• Dünne und flexible Struktur – Das schlanke und leichte Design erleichtert die Integration in kompakte Geräte, Wearables und flexible Oberflächen.

• Großer Biegebereich – Kann sowohl kleine als auch große Biegungen erkennen und ermöglicht so eine reibungslose und kontinuierliche Bewegungsverfolgung.

• Hohe Haltbarkeit – Entwickelt, um über einer Million Biegezyklen standzuhalten, was eine lange Lebensdauer bei wiederholten Anwendungen gewährleistet.

• Einfache Schaltungsintegration – Funktioniert problemlos mit einfachen Spannungsteilerschaltungen und analogen Mikrocontroller-Eingängen.

• Betrieb mit geringem Stromverbrauch – Benötigt nur minimalen Strom und eignet sich daher für batteriebetriebene und tragbare Elektronikgeräte.

• Stabile Ausgangsreaktion – Bietet konsistente Widerstandsänderungen und ermöglicht so eine zuverlässige Signalverarbeitung und wiederholbare Messungen.

So verwenden Sie den Flex-Sensor

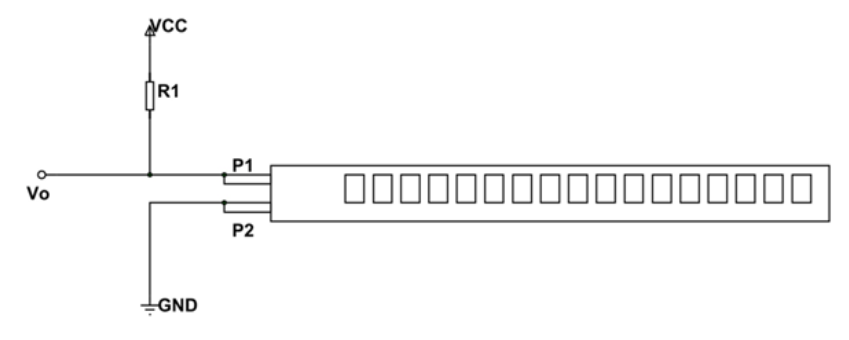

Ein Biegesensor wird typischerweise als variabler Widerstand verwendet, der auf Biegung reagiert.Um es richtig zu nutzen, wird der Sensor in einer Spannungsteilerkonfiguration mit einem Festwiderstand angeschlossen.Ein Ende des Flexsensors ist mit dem Ausgangsknoten verbunden, während das andere Ende mit Masse verbunden ist.Ein Pull-up-Widerstand verbindet denselben Ausgangsknoten mit der Versorgungsspannung.Dieser Aufbau wandelt Widerstandsänderungen in ein messbares Spannungssignal um.

Wenn sich der Flexsensor biegt, erhöht sich sein Widerstand, wodurch sich die Ausgangsspannung am Teiler ändert.Wenn der Sensor flach ist, bleibt die Ausgangsspannung nahe ihrem Ausgangswert.Mit zunehmender Biegung verschiebt sich die Spannung proportional, sodass das System unterschiedliche Biegewinkel erkennen kann.Durch die Auswahl des richtigen Festwiderstandswerts können Sie die Empfindlichkeit und den Spannungsbereich für Ihre Anwendung optimieren.

Die Ausgangsspannung wird dann an einen analogen Eingangspin eines Mikrocontrollers oder einer Signalverarbeitungsschaltung angeschlossen.Da der Sensor ein analoges Signal erzeugt, kann es mit einem Analog-Digital-Wandler ausgelesen werden.Für stabile und genaue Messwerte kann das Signal vor der Verarbeitung gefiltert oder gepuffert werden.

Sobald die Verbindung hergestellt ist, wird die Softwarekalibrierung verwendet, um Spannungswerte bestimmten Biegewinkeln oder Bewegungsniveaus zuzuordnen.Dies macht Flex-Sensoren praktisch für Bewegungsverfolgung, Gestensteuerung, Robotik und tragbare Elektronik, bei denen physische Bewegungen in digitale Daten übersetzt werden müssen.

Flex-Sensor-Anwendungen

• Tragbare Elektronik

• Bewegungsverfolgungssysteme

• Robotik und Robotergelenke

• Gestenerkennungsgeräte

• Intelligente Handschuhe

• Virtual-Reality-Controller

• Medizinische Rehabilitationsausrüstung

• Prothetische Geräte

• Mensch-Maschine-Schnittstellen

• Gaming-Controller

• Industrielle Automatisierungssysteme

• Bildungs- und Ausbildungsprojekte

Vergleich: Flexsensor vs. Drucksensor

Parameter	Flex Sensor	Druck Sensor
Primäre Funktion	Maßnahmen Biegung, Beugung oder Krümmung	Angewendete Maßnahmen Kraft oder Druck
Spüren Prinzip	Widerstand ändert sich, wenn sich der Sensor biegt	Widerstand, Kapazität oder Spannungsänderungen unter Druck
Art von Messung	Biegewinkel, Bewegung oder Verformung	Kraft, Gewicht, oder Druckintensität
Körperlich Interaktion	Reagiert auf Biegen oder Biegen	Reagiert auf direkter Druck oder Belastung
Ausgangssignal	Analog (variabel Widerstand/Spannung)	Analog bzw digital (abhängig vom Sensortyp)
Typisch Struktur	Dünn, flexibel Streifen	Starr oder halbflexible Sensoroberfläche
Empfindlichkeit gegenüber Bewegung	Hohe Empfindlichkeit zur Winkelbewegung	Geringe Empfindlichkeit gegen Biegung, hohe Kraftempfindlichkeit
Haltbarkeit	Entwickelt für wiederholte Biegezyklen	Entwickelt, um wiederholten Druckbelastungen standhalten
Schaltung Komplexität	Einfache Spannung Teilerschaltung	Möglicherweise erforderlich Verstärkung und Kalibrierung
Macht Verbrauch	Niedrig	Niedrig bis mäßig
Gewöhnlich Anwendungen	Wearables, Robotik, Bewegungsverfolgung	Berührungserkennung, Gewichtsmessung, Drucküberwachung
Antwort auf Umwelt	Hauptsächlich betroffen durch mechanisches Biegen	Kann betroffen sein durch Temperatur und mechanische Beanspruchung
Kosten	Im Allgemeinen niedrig	Variiert von niedrig je nach Typ zu hoch
Kalibrierung Anforderung	Erforderlich für genaue Biegewinkelkartierung	Erforderlich für genaue Druckmessung
Typischer Anwendungsfall	Erkennen Bewegung oder Gelenkstellung	Kraft erkennen, Berührung oder aufgebrachte Last

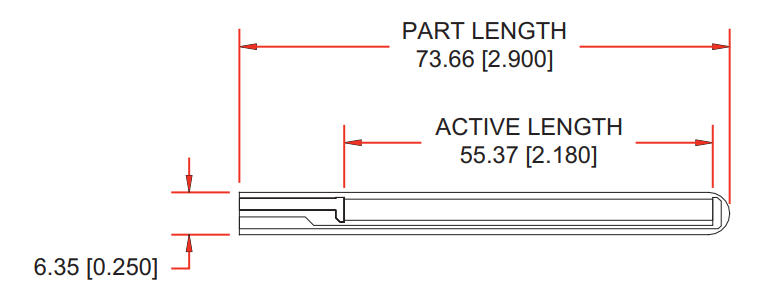

Mechanische Abmessungen des Flex-Sensors

Fazit

Flex-Sensoren helfen bei der Erkennung von Bewegungen und Biegungen in elektronischen Systemen.Aufgrund ihres widerstandsbasierten Betriebs, der einfachen Schaltkreisintegration und des flexiblen physikalischen Designs eignen sie sich für ein breites Anwendungsspektrum, von tragbarer Technologie und Robotik bis hin zu medizinischer Rehabilitation und industrieller Automatisierung.Durch das Verständnis des Funktionsprinzips, der Pinbelegung, der Sensortypen, der Schaltplanverwendung, der Spezifikationen und der praktischen Implementierungsmethoden können Benutzer flexible Sensoren sicher in ihre Projekte integrieren.

Häufig gestellte Fragen [FAQ]

1. Wie genau ist ein Flexsensor zur Messung des Biegewinkels?

Die Genauigkeit des Flex-Sensors hängt von der Kalibrierung, der Widerstandsauswahl und der ADC-Auflösung ab.Bei richtiger Kalibrierung können relative Biegewinkel statt absoluter Winkelmessungen zuverlässig erkannt werden.

2. Kann ein Flexsensor sowohl Biege- als auch Geradebewegungen messen?

Ein Flexsensor reagiert nur auf Biege- oder Krümmungsänderungen.Eine gerade lineare Bewegung ohne Biegung hat keinen wesentlichen Einfluss auf den Widerstand.

3. Verschleißt ein Flexsensor mit der Zeit?

Ja, wiederholtes Biegen verschlechtert allmählich die Leistung, aber die meisten Flexsensoren sind für mehr als eine Million Biegezyklen unter normalen Betriebsbedingungen ausgelegt.

4. Welcher Widerstandswert funktioniert am besten mit einem Flex-Sensor in einem Spannungsteiler?

Ein fester Widerstand nahe dem flachen Widerstandswert des Sensors, typischerweise etwa 22 kΩ bis 47 kΩ, sorgt für eine gute Empfindlichkeit und einen guten Spannungsbereich.

5. Können Flex-Sensoren im Freien verwendet werden?

Flex-Sensoren können bei ordnungsgemäßer Abdichtung im Freien verwendet werden, allerdings kann die Einwirkung von Feuchtigkeit, UV-Licht und extremen Temperaturen die langfristige Zuverlässigkeit beeinträchtigen.

6. Sind Flexsensoren wasserdicht?

Standard-Flex-Sensoren sind nicht wasserdicht und erfordern bei Verwendung in nassen oder feuchten Umgebungen eine Schutzbeschichtung oder ein Gehäuse.

7. Können mehrere Flex-Sensoren auf einem einzigen Mikrocontroller verwendet werden?

Ja, mehrere Biegesensoren können an verschiedene analoge Eingangspins angeschlossen oder gemultiplext werden, um mehrere Biegepunkte gleichzeitig zu überwachen.

8. Warum schwanken die Messwerte des Flexsensors im Ruhezustand leicht?

Kleinere Schwankungen sind aufgrund von elektrischem Rauschen, Temperaturschwankungen und Materialeigenschaften normal.Die Softwarefilterung trägt zur Stabilisierung der Messwerte bei.

9. Können Flexsensoren auf kürzere Längen zugeschnitten werden?

Flex-Sensoren sollten nicht geschnitten werden, da dadurch die interne Leitstruktur beschädigt und die Widerstandseigenschaften dauerhaft verändert werden.

10. Was ist der Unterschied zwischen einem Flexsensor und einem kraftempfindlichen Widerstand?

Ein Biegesensor erkennt Biegungen und Krümmungen, während ein kraftempfindlicher Widerstand den auf seine Oberfläche ausgeübten Druck oder die ausgeübte Kraft misst.
