Was ist der NPN-Transistor D882 mittlerer Leistung?

Der D882 (2SD882) ist ein vielseitiger NPN-Bipolartransistor mittlerer Leistung.Kompakt in einem TO-126-Gehäuse liefert es einen Kollektorstrom von bis zu 3 A, einen VCEO von etwa 30 V und eine ordentliche Verlustleistung.In diesem Artikel werden die Übersicht, Spezifikationen, Pinbelegung, Alternativen, Schaltkreisrollen, Kennlinien und mehr des D882 erläutert.

Katalog

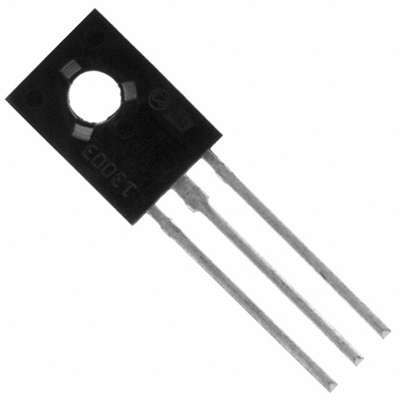

Übersicht über den NPN-Transistor D882

Der D882 (2SD882 ) ist ein NPN-Bipolartransistor mittlerer Leistung, der üblicherweise zum Schalten und Verstärken verwendet wird.Es wurde von STMicroelectronics und anderen entwickelt und bietet ein Gleichgewicht zwischen Stromhandhabung und Effizienz.Mit einem Kollektorstrom von bis zu 3 A, VCEO etwa 30 V und einer Verlustleistung von etwa 10–12 W eignet es sich für Anwendungen, die mehr Stärke als Kleinsignal-BJTs, aber weniger Platzbedarf als Hochleistungstransistoren erfordern.Sein TO-126-Gehäuse bietet eine solide thermische Leistung, während sein Verstärkungsbereich (hFE 60–400) einen zuverlässigen Betrieb in Treiberschaltungen, Reglern und Audiostufen gewährleistet.

Wenn Sie am Kauf des D882-Transistors interessiert sind, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

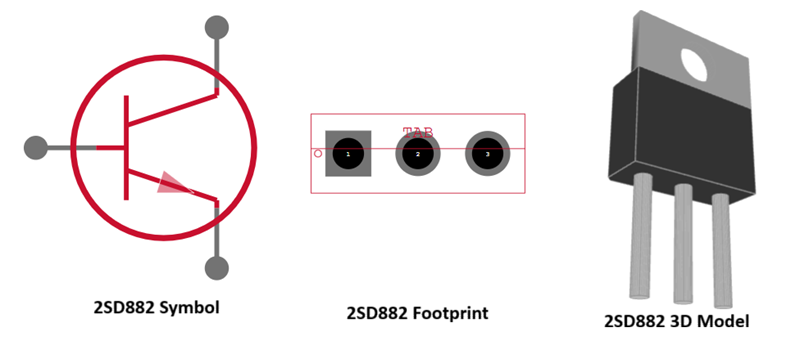

D882 NPN-Transistor-CAD-Modelle

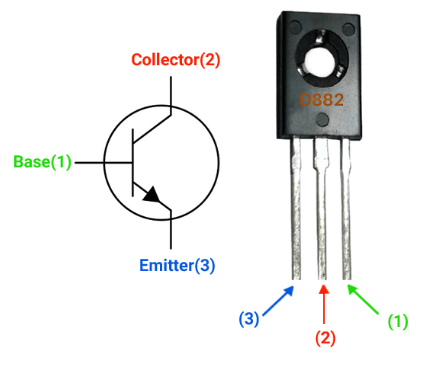

D882 NPN-Transistor-Pinbelegungskonfiguration

Pin Nummer	Pin Name	Beschreibung
1	Basis (B)	Steuert die Transistor;Wird zum Auslösen des Umschaltens verwendet.
2	Sammler (C)	Hauptstrom Eingabe;verbindet sich mit der Last.
3	Emitter (E)	Stromausgang; normalerweise an Masse oder Minusschiene angeschlossen.

D882 NPN-Transistor-Alternativen

Modell	Typ	Max Strom (A)	Max Spannung (V)
D882	NPN	3 A	30 V
TIPP31 / TIP31A /B/C	NPN	3–4 A	40–100 V
BD679	NPN Darlington	4 A	80 V
2SD882 (Varianten)	NPN	3 A	30 V
2N6491	NPN	4 A	60 V
BD139 (geringer Stromverbrauch alt.)	NPN	1,5 A	80 V
MJE3055T	NPN	10 A	60 V
2N3055 (schwerer Pflicht)	NPN	15 A	60 V

Technische Daten des NPN-Transistors D882

Parameter	Wert
Hersteller	STMicroelectronics
Teilestatus	Aktiv
Transistortyp	NPN
Sammler Strom (Ic) Max	3 A
Sammler-Emitter Durchbruchspannung (Vceo)	30 V
Vce-Sättigung (Max) @ Ib, Ic	1,1 V bei 150 mA, 3 A
Sammler-Cutoff Strom (Max)	100 µA
Gleichstromverstärkung (hFE) Min @ Ic, Vce	100 bei 100 mA, 2 V
Macht Verlustleistung (max.)	12,5 W
Übergang Frequenz (fT)	100 MHz
Betrieb Temperatur	150°C (Tj)
Montageart	Durchgangsloch
Paket/Koffer	TO-225AA, TO-126-3
Lieferantengerät Paket	SOT-32 (TO-126)
Basisprodukt Nummer	2SD8

Absolute Höchstbewertungen

Parameter	Wert
Sammlerbasis Spannung (VCBO)	60 V
Sammler-Emitter Spannung (VCEO)	30 V
Emitter-Basis Spannung (VEBO)	5 V
Sammler Strom (IC)	3 A
Collector Peak Strom (ICM, <5 ms)	6 A
Basisstrom (IB)	1 A
Basisgipfel Aktuelle (IBM, <5 ms)	2 A
Gesamtleistung Verlustleistung (PTOT)	12,5 W
Lagerung Temperatur (TSTG)	–65 bis 150°C
Max Junction Temperatur (TJ)	150°C

D882 NPN-Transistor arbeitet im Stromkreis

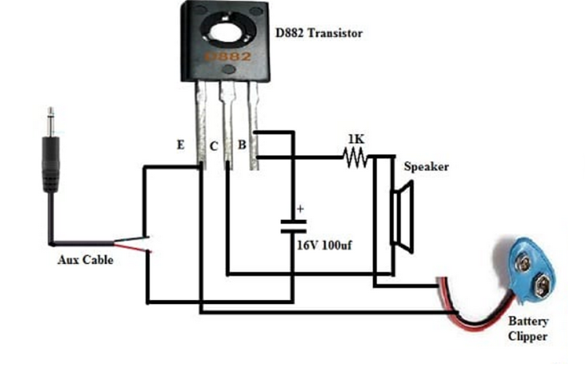

D882 Funktioniert als Audioverstärker

In dieser Schaltung fungiert der D882-Transistor als einfacher Audioverstärker und verstärkt das kleine Signal vom AUX-Eingang.Das Audiosignal gelangt in die Basis des Transistors, wo selbst ein schwacher Eingang einen viel größeren Stromfluss vom Kollektor zum Emitter steuern kann.Dieser verstärkte Ausgang treibt den Lautsprecher an und macht den Ton laut und klar.Der 1K-Widerstand begrenzt den Strom, um den Transistor zu schützen, während der 16V-100µF-Kondensator Gleichstrom blockiert und nur das Wechselstrom-Audiosignal durchlässt.Insgesamt erhöht der D882 die Signalstärke ausreichend, um den Lautsprecher nur über eine Audioquelle mit niedrigem Pegel mit Strom zu versorgen.

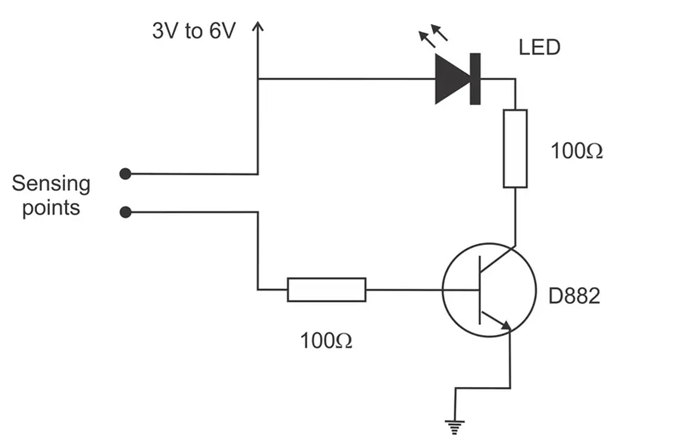

D882 Funktioniert als Berührungs-/Signaldetektor

Im Berührungs- oder Signalsensorkreis fungiert der D882 als empfindlicher elektronischer Schalter, der die LED aktiviert, wenn an den Sensorpunkten eine geringe Spannung erkannt wird.Ein kleiner Strom, der über den 100-Ω-Widerstand an die Basis angelegt wird, bewirkt, dass der Transistor eingeschaltet wird, wodurch ein größerer Strom von der Versorgung durch die LED fließen kann.Die LED leuchtet nur, wenn die Sensorpunkte ein kleines Signal oder eine Berührungseingabe erkennen.Der D882 verstärkt diesen kleinen Basisstrom in einen größeren Kollektor-Emitter-Strom und eignet sich somit ideal für einfache Erkennungsschaltungen, die Empfindlichkeit und schnelle Schaltreaktionen erfordern.

D882 Arbeit als Motortreiber/Schalttransistor

In der Motorantriebsschaltung fungiert der D882 (ähnlich dem abgebildeten D880) als Leistungsschalter, der einen Motor mithilfe eines kleinen Eingangssignals steuert.Wenn die Basis über den 1K-Widerstand eine Spannung empfängt, schaltet sich der Transistor ein, wodurch ein hoher Strom von der 12-V-Versorgung durch den Motor und den Kollektor-Emitter-Pfad fließen kann.Dadurch kann der Transistor den Motor auch bei schwachen Eingangssignalen antreiben.Die Diode (1N4004) ist über dem Motor angebracht, um Gegen-EMK-Spitzen zu absorbieren, die beim Abschalten des Motors entstehen, und so den Transistor zu schützen.Hier dient der D882 als zuverlässiger Treiber für induktive Lasten wie Gleichstrommotoren.

D882 Typische Kennlinien

Reverse-Biased Safe Operating Area (RBSOA)

Diese Kurve zeigt die maximal sicheren Kombinationen von Kollektorstrom (IC) und Kollektor-Emitter-Spannung (VCE), wenn der D882 induktive Lasten in Sperrrichtung schaltet.Bei niedrigem VCE kann der Transistor Spitzenströme von bis zu etwa 6 A verarbeiten, mit steigendem VCE nimmt der zulässige Strom jedoch ab, um Durchschläge oder thermische Belastungen zu vermeiden.Mithilfe der Kurve können Entwickler sicherstellen, dass der Transistor bei Schaltvorgängen sicher arbeitet, insbesondere beim Antrieb von Motoren, Spulen oder Transformatoren, bei denen Spannungsspitzen auftreten.

Gleichstromverstärkung (hFE vs. IC)

Dieses Diagramm zeigt, wie sich die Gleichstromverstärkung (hFE) des Transistors mit dem Kollektorstrom bei verschiedenen Sperrschichttemperaturen ändert.Bei Raumtemperatur (25 °C) bleibt hFE bei moderaten Stromstärken relativ stabil, nimmt jedoch ab, wenn der Transistor mit sehr niedrigen oder sehr hohen Strömen betrieben wird.Höhere Temperaturen erhöhen die Verstärkung leicht, während niedrigere Temperaturen sie verringern.Dies hilft bei der Bestimmung des geeigneten Basisantriebs, der für zuverlässiges Schalten oder Verstärken unter verschiedenen Betriebsbedingungen erforderlich ist.

Kollektor-Emitter-Sättigungsspannung (VCE(sat))

Diese Kurve veranschaulicht, wie die Sättigungsspannung mit zunehmendem Kollektorstrom ansteigt.Bei niedrigen Strömen bleibt VCE(sat) sehr niedrig, was bedeutet, dass der Transistor effizient und mit minimalem Spannungsverlust leitet.Wenn der Strom auf mehrere Ampere ansteigt, steigt die Sättigungsspannung, was zu mehr Verlustleistung und Wärme führt.Auch die Temperatur beeinflusst diesen Wert, wobei höhere Temperaturen die Sättigungsspannung leicht senken.Dieses Diagramm hilft Entwicklern bei der Abschätzung von Leitungsverlusten, wenn der D882 als Schalter verwendet wird.

Basis-Emitter-Sättigungsspannung (VBE(sat))

Dieses Diagramm zeigt, wie viel Basis-Emitter-Spannung erforderlich ist, um den Transistor bei verschiedenen Kollektorströmen vollständig zu sättigen.Bei niedrigen Strömen werden nur etwa 0,5–0,6 V benötigt, aber bei hohen Strömen kann VBE(sat) 1,0 V erreichen. Die Temperatur beeinflusst diese Spannung: Niedrigere Temperaturen erfordern einen höheren VBE, während höhere Temperaturen ihn reduzieren.Das Verständnis dieser Kurve hilft sicherzustellen, dass das Basis-Ansteuersignal stark genug ist, um den Transistor unter verschiedenen Lastbedingungen vollständig eingeschaltet zu halten.

D882 NPN-Transistoranwendungen

-Audioverstärkerschaltungen (kleine und mittlere Leistung)

-Treiberstufe für Lautsprecher oder Summer

-Motortreiberschaltungen für Gleichstrommotoren und induktive Lasten

-Relaisantrieb und Magnetsteuerung

-LED-Antriebs- und Anzeigeschaltungen

-Schaltnetzteile und DC-DC-Wandler

-Batteriebetriebene Verstärkermodule

-Signalverstärkung in der Hobbyelektronik

-Berührungs- oder sensorbasierte Schaltkreise

-Niederfrequenz-Wechselrichter- oder Chopper-Schaltungen

-Impuls- und PWM-Schaltanwendungen

-Leistungsregelung in Kleingeräten und Spielzeug

-Allzweck-Schalt- und Spannungsregelung

Vergleich: D882 vs. TIP31

Funktion	D882 Transistor	TIPP31 Transistor
Transistortyp	NPN	NPN
Pakettyp	TO-126 / SOT-32	TO-220
Sammler Strom (IC max)	3 A	3 A
Sammler-Emitter Spannung (VCEO)	30 V	40 V (TIP31), 60 V (TIP31A), 80 V (TIP31B), 100 V (TIP31C)
Macht Verlustleistung (Ptot)	~12,5 W	~40 W
Gleichstromverstärkung (hFE)	60–400 (variiert nach Testbedingungen)	10–50 (niedriger Gewinn)
Übergang Frequenz (fT)	~100 MHz	~3 MHz (viel langsamer)
Sättigung Spannung VCE(sat)	~1,1 V bei 3 A	~1,2–1,5 V bei 3 A
Basis-Emitter Spannung (VBE(on))	~0,6–0,8 V	~0,7–0,9 V
Thermisch Leistung	Niedriger (kleiner Paket)	Höher (groß TO-220-Kühlkörperlasche)
Idealer Anwendungsfall	Hochfrequenz Schalten, kleine Power-Audio	Hohe Leistung Schalten, Motorsteuerung, schwerere Lasten
Stärke	Schneller, höher gewinnen, kompakt	Höhere Spannung & Belastbarkeit

D882 Mechanische Abmessungen

Vorteile und Einschränkungen

Vorteile des D882-Transistors

Mittlere Leistungsfähigkeit mit 3A Kollektorstrom

Geeignet für Audioverstärkung, Antriebsmotoren, Relais und LEDs

Hohe DC-Verstärkung (hFE) im Vergleich zu vielen ähnlichen NPN-Transistoren

Funktioniert gut in Niederspannungskreisen (12 V und darunter)

Kompaktes TO-126-Gehäuse mit guter Wärmeableitung

Schnelle Schaltgeschwindigkeit für allgemeine Signalsteuerung

Weit verbreitet und kostengünstig

Zuverlässige Leistung für Hobby-, Heimwerker- und kleine kommerzielle Anwendungen

Einschränkungen des D882-Transistors

Die maximale VCEO beträgt nur 30 V, was den Einsatz in Stromkreisen mit höherer Spannung einschränkt

Geringere Verlustleistung als TO-220-Geräte wie TIP31

Erfordert bei höherer Belastung eine ordnungsgemäße Kühlung

Nicht für Hochleistungsmotorsteuerung geeignet

Die Verstärkung variiert erheblich je nach Strom und Temperatur

BJT benötigt einen kontinuierlichen Basisstrom und ist daher weniger effizient als MOSFETs

Bei höheren Strömen steigt die Sättigungsspannung, was zu einem Wärmestau führt

Hersteller

STMicroelectronics (ST) ist ein globaler Halbleiterhersteller, der dafür bekannt ist, leistungsstarke, zuverlässige und energieeffiziente elektronische Komponenten für ein breites Anwendungsspektrum zu liefern.Das Unternehmen ist auf Leistungstransistoren, Mikrocontroller, Sensoren, analoge ICs und Mixed-Signal-Geräte spezialisiert und beliefert Branchen wie die Automobilindustrie, die Industrieautomation, die Unterhaltungselektronik und das IoT.ST ist bekannt für seine starken Forschungs- und Entwicklungskapazitäten, fortschrittlichen Fertigungsprozesse und sein Engagement für Qualität, die es ihm ermöglichen, Komponenten wie den D882-Transistor herzustellen, die internationalen Standards entsprechen.

Datenblatt PDF

2SD882 Datenblatt:

2SD882.pdf

Details als PDF herunterladen

Häufig gestellte Fragen [FAQ]

1. Wofür wird der D882-Transistor verwendet?

Der D882 wird für Audioverstärkung, Motorantrieb, LED-Steuerung und allgemeines Schalten in Schaltkreisen mit niedriger bis mittlerer Leistung verwendet.

2. Ist der D882 ein Leistungstransistor?

Ja, es handelt sich um einen NPN-Transistor mittlerer Leistung, der bis zu 3 A verarbeiten kann, wodurch er für Anwendungen mittlerer Last geeignet ist.

3. Mit welcher Spannung wird der D882 betrieben?

Abhängig von der Anwendung und den Lastanforderungen funktioniert es typischerweise in Stromkreisen von 3 V bis 30 V.

4. Was ist der Unterschied zwischen D882 und 2SD882?

Es handelt sich um dasselbe Gerät;„2SD882“ ist die vollständige JEITA-Bezeichnung, während „D882“ die verkürzte Bezeichnung ist.

5. Ist der D882 besser als die Verwendung eines MOSFET?

Für Energieeffizienz und Anwendungen mit geringer Ansteuerung sind MOSFETs besser, D882 ist jedoch einfacher und ideal für analoge oder lineare Schaltkreise.
