Verständnis von Widerständen Funktionen, Typen und Anwendungen

Katalog

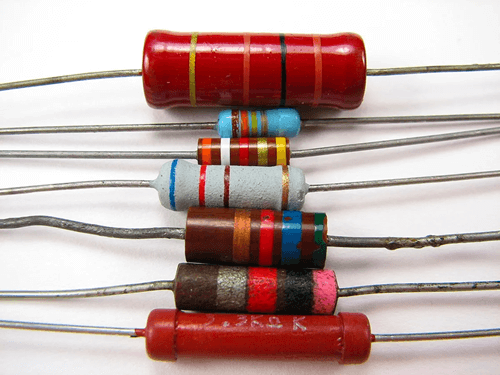

Aufprall und Zwecke von Widerständen

In elektrischen Schaltkreisen sind Widerstände Hauptkomponenten, die den Stromfluss kontrollieren, die Spannungsniveaus einstellen und Signale verfeinern.Obwohl sie einfach erscheinen mögen, ist ihre Rolle entscheidend für den Schutz sensibler Komponenten und die Gewährleistung eines stabilen Betriebs von Geräten.Der Hauptzweck eines Widerstands besteht darin, einen Widerstand gegen den Strom des elektrischen Stroms zu bieten.Auf diese Weise hält es den Strom innerhalb sicherer Grenzen, wodurch Überhitzung oder dauerhafte Schäden durch empfindliche Teile wie LEDs, Transistoren und integrierte Schaltkreise verhindert werden.

Widerstände tragen auch dazu bei, die Spannung über verschiedene Teile eines Stromkreises zu verteilen.In Stromversorgungs- und Signalverarbeitungssystemen bilden sie Spannungsunterschiede, die jeder Komponente die korrekte Betriebsspannung bieten.Diese kontrollierte Zuordnung behält nicht nur die Systemzuverlässigkeit auf, sondern schützt auch Geräte vor schädlichen Spannungsflächen.Eine weitere wichtige Funktion von Widerständen ist ihre Verwendung in Snubber -Schaltungen, bei denen sie mit Kondensatoren kombiniert werden, um plötzliche Spannungsspitzen und Transienten zu unterdrücken.In diesen Fällen wandeln Widerstände überschüssige Energie in Wärme um und schützen empfindliche Komponenten vor abrupten Veränderungen, die sonst einen Fehler verursachen könnten.

Wie funktionieren Widerstände?

Ein Widerstand arbeitet, indem er sich dem Strom der elektrischen Ladung in einer Schaltung widersetzt und so die Menge an Strom steuert, die durchgeht.Dieser Widerstand gegen Strom wird als Widerstand bezeichnet und in Ohm (ω) gemessen.Je größer der Widerstand ist, desto kleiner ist der Strom, der für eine bestimmte Spannung fließen kann.Dies macht Widerstände für den Schutz von Komponenten und die Regulierung des Schaltungsverhaltens wesentlich.

Der Widerstand eines Materials hängt von mehreren physikalischen Faktoren ab.Erstens spielt die Länge des Leiters eine Rolle, wobei längere Leiter einen höheren Widerstand bieten.Zweitens beeinflusst die Dicke oder der Querschnittsbereich auch die Resistenz, da dickere Leiter mehr Strom mit weniger Widerstand ermöglichen.Schließlich bestimmt die Art des Materials, wie leicht sich Elektronen durch sie bewegen können.Materialien wie Kohlenstoff oder bestimmte Legierungen haben einen höheren Widerstand und bieten daher mehr Resistenz als hochleitende Metalle wie Kupfer oder Aluminium.

Dieses Verhalten wurde zuerst von George Ohm erklärt und wird im Ohm -Gesetz zusammengefasst, das als V = I × R ausgedrückt wirdDurch die Anwendung dieses Prinzips können Ingenieure Schaltkreise entwerfen, die unter bestimmten Bedingungen sicher und effizient arbeiten.

Erforschung von Widerständen erforschen

Lineare Widerstände

Lineare Widerstände umfassen sowohl feste als auch einstellbare Modelle, die jeweils für ihr stetiges und vorhersehbares Verhalten gefeiert werden.Diese Widerstände entsprechen dem Ohmschen Gesetz und schützen den stetigen Widerstand unabhängig von externen Veränderungen, die für Schaltungen sind, bei denen Präzision Priorität hat.Feste Typen wie Kohlenstoffzusammensetzung und Drahtwunden wirken als zuverlässige Elemente in verschiedenen Anwendungen und gewährleisten eine zuverlässige Leistung in Geräten, die von der Unterhaltungselektronik bis hin zu Industriemaschinen reichen.

Formen wie Potentiometer und Rheostate führen die Vielseitigkeit bei der Einstellung des Widerstandsniveaus ein.Potentiometer, um zu veranschaulichen, bieten eine nahtlose Spannungsmodulation innerhalb von Audioausrüstung oder leichten Dimmers, wodurch deren Anpassungsfähigkeit an die Anforderungen des Benutzers unterstreicht.Rheostate spielen in ähnlicher Weise in Situationen eine Rolle, in denen ein verstellbarer Widerstand gefordert wird, wie z. B. Motordrehzahlkontrollanwendungen.

Nichtlineare Widerstände

Umgekehrt weisen nichtlineare Widerstände wie Thermistoren und Varistoren dynamische Reaktionen auf Umweltveränderungen auf und verdienen ihnen einen Platz in schützenden und adaptiven Anwendungen.Thermistoren gedeihen als temperaturempfindliche Komponenten, was für die Temperaturmessung und -regulation von entscheidender Bedeutung ist.Ihr Widerstand unterliegt erhebliche Verschiebungen mit Temperatur und sorgt für zeitnahes Feedback, die für die Aufrechterhaltung der gezielten thermischen Bedingungen in Systemen wie HLK -Setups oder digitalen Thermostaten entscheidend sind.

Varistoren sind wichtig für die Abschirmung von elektronischen Schaltungen vor kurzen Spannungsfluten;Ihr Widerstand ändert sich dramatisch als Reaktion auf diese Spikes.Die Integration in Surge Protectors zeigt dieses Merkmal und verhindert aktiv potenzielle Schäden an empfindlichen elektronischen Komponenten inmitten plötzlicher Spannungsanomalien.

Die effektive Verwendung dieser Widerstandstypen erfordert ein Verständnis, das rein theoretische Erkenntnisse überschreitet.Tatsächliche Beispiele zeigen, dass die Auswahl des korrekten Widerstandstyps die Haltbarkeit und Leistung der Schaltung erheblich beeinflussen kann.Resistenten als mehr als passive Elemente anerkennen, aber als aktive Mitwirkende zur Gerätefunktionalität in verschiedenen Szenarien in verschiedenen Szenarien ausgleichen, um Kosten, Präzision und Flexibilität routinemäßig auszugleichen und die Bedeutung praktischer Fachwissen hervorzuheben.

Materialien von Widerständen

Die Vielzahl der Materialien, die in Crafting -Widerständen verwendet werden, trägt unterschiedliche Attribute bei, die eine breite Palette von Anwendungsanforderungen entgegenbringen.

Kohlenstofffilmwiderstände

Durch ihre Präzision und Erschwinglichkeit stechen Carbonfilmwiderstände ab.Diese Widerstände werden durch die Anwendung einer schlanken Kohlenstoffschicht auf eine Isolierbasis entworfen und finden in Szenarien, in denen unter Standardbedingungen ein konstanter Widerstand benötigt wird, häufig verwendet.Sie können jedoch geringfügige Leistungsverschiebungen mit Temperaturschwankungen haben, ein Faktor, der nachdenklich berücksichtigt werden sollte.Der Einsatz in der Unterhaltungselektronik ist üblich, wobei der genaue Widerstand gut mit überschaubaren thermischen Variationen ausbaut.

Metallfilmwiderstände

In erster Linie aus Nichrome -Legierungen sind Metallfilmwiderstände eine verbesserte Leistung bei hohen Frequenzen aufweisen.Ihre Niedertemperaturkoeffizienten machen sie für Aufgaben wie Audioverarbeitungs- und Kommunikationssysteme gut geeignet, bei denen die Signalreinheit unerlässlich ist.Dieser Widerstandstyp bietet eine Harmonie zwischen Präzision und thermischer Stabilitätsfunktion in Einstellungen, die weitreichenden Frequenzen und Temperaturen ausgesetzt sind.

Widerstände mit Drahtwund

Drahtwundwiderstände sind bemerkenswert, um hohe Leistungslasten zu behandeln und Präzision anzubieten.Sie werden durch Wickeln eines Metalldrahtes um einen Kern erzeugt, der sich in Aufgaben, die sorgfältige Widerstandswerte und erhebliche Leistungsabteilung erfordern.Ihre inhärente induktive Natur begrenzt ihre Wirksamkeit in Hochfrequenzkontexten.Durch die Einbeziehung von Drahtwunden in Netzteile und Industriemaschinen können Sie eine bemerkenswerte Genauigkeit und Zuverlässigkeit erreichen.

Präzisionswiderstände

Präzisionswiderstände sind mit Schütt -Metallfolie auf Keramikbasen gefertigt und bieten außergewöhnliche Genauigkeit.Sie sind bei Instrumenten- und Kalibrierungssystemen, die genaue Widerstandswerte fordern, unverzichtbar.Die Haltbarkeit ihres Designs verspricht eine langfristige Zuverlässigkeit und minimiert den Wartungsbedarf.Branchen, die auf Präzision angewiesen sind, wie Laboratorien für Luft- und Raumfahrt- und Testlabors, setzen diese Widerstände zur Aufrechterhaltung der Systemtreue ein.

Metalloxid- und Kohlenstoffverbundstoffe

Metalloxidwiderstände bieten Stabilität gegenüber Temperaturschwankungen, die häufig in Leistungsschaltungen verwendet werden, in denen die Konsistenz in schwankenden Umgebungen gewünscht wird.Im Gegensatz dazu zeichnen sich Kohlenstoffverbundstoffe, die für ihre Zähigkeit erkannt wurden, aufgrund ihrer robusten Konstruktion bei hohen Impulslasten aus.Obwohl sie nicht die genauesten sind, bleiben sie in Anwendungen mit hohem Stress weit verbreitet und demonstrieren ihre dauerhafte Stärke.

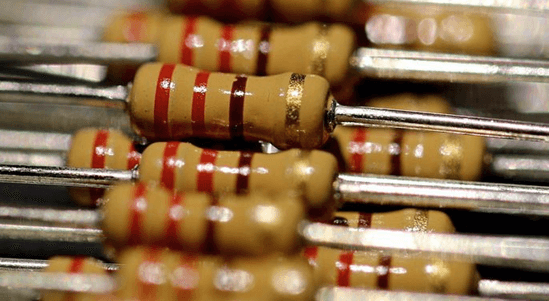

Dekodierende Widerstand Farbmuster

Der häufigste Widerstand verwendet vier Bänder.Halten Sie den Widerstand so, dass das Toleranzband, normalerweise Gold oder Silber, auf der rechten Seite ist.Die ersten beiden Bänder zeigen die signifikanten Ziffern, die dritte Bande ist der Multiplikator, und die vierte Bande zeigt Toleranz an.Zum Beispiel bedeutet ein Widerstand mit braunen, schwarzen, rot und goldenen Bändern 1000 Ohm mit einer Toleranz von ± 5 Prozent.Dies bedeutet, dass der tatsächliche Widerstand zwischen 950 und 1050 Ohm liegen kann.

Widerstände mit fünf oder sechs Bändern folgen dem gleichen Prinzip, bieten jedoch mehr Präzision.In einem Fünfbandwiderstand stellen die ersten drei Bänder Ziffern dar, der vierte ist der Multiplikator und die fünfte zeigt Toleranz.Ein Sechsbandwiderstand fügt ein weiteres Band hinzu, um den Temperaturkoeffizienten anzuzeigen, der beschreibt, wie sich der Widerstand mit der Temperatur ändert.Dies macht sie ideal für Anwendungen, die unter unterschiedlichen Bedingungen eine hohe Genauigkeit erfordern.

Anwendungen des Widerstands

Das Verständnis von Widerstandsanwendungen erleichtert es einfacher zu erkennen, warum sie in elektrischen und elektronischen Systemen so wichtig sind.

Aktuelle Kontrolle

Widerstände regulieren die Menge des in einer Schaltung fließenden Stroms, indem sie auf ein sicheres Niveau einschränkt.Zum Beispiel braucht eine LED immer einen Widerstand in Reihe, um zu verhindern, dass er zu viel Strom erhält und ausbrennt.

Spannungsabteilung

Wenn zwei oder mehr Widerstände in Reihe angeschlossen sind, können sie eine hohe Spannung in kleinere, nutzbare Werte unterteilen.Dieses Setup wird als Spannungsteiler bezeichnet.Beispielsweise kann ein Spannungsteiler 5 V auf 3,3 V reduzieren, sodass ein Mikrocontroller das Signal sicher lesen kann.

Wärmeerzeugung

Da Widerstände elektrische Energie in Wärme umwandeln, können sie in praktischen Geräten als Heizelemente wirken.Ein häufiges Beispiel ist ein Toaster oder eine Raumheizung, bei der Widerstandsdrähte Wärme erzeugen, um Lebensmittel zu kochen oder einen Raum zu erwärmen.

Signalkonditionierung

Widerstände tragen dazu bei, die Signale für die weitere Verarbeitung an die richtige Festigkeit anzupassen.In Audio -Schaltkreisen steuern sie beispielsweise Volumen- und Gleichgewichtsstufen und gewährleisten einen klaren Klang ohne Verzerrung.

Aktive Komponenten vorlegen

Aktive Geräte wie Transistoren und Verstärker benötigen stabile Betriebspunkte, um korrekt zu arbeiten.Widerstände setzen diese Vorspannungsbedingungen.In einem Transistorverstärker reparieren beispielsweise Widerstände die Basisspannung, sodass der Transistor die Signale zuverlässig verstärken kann.

Pull-up- und Pulldown-Funktionen

Digitale Schaltkreise erfordern stabile Logikwerte, um zufälliges Verhalten zu vermeiden.Pull-up- oder Pulldown-Widerstände lösen dies durch Halten von Eingängen mit hoher oder niedrigem Halten, wenn kein anderes Signal vorhanden ist.Ein gutes Beispiel ist eine Schaltkreis, bei der ein Pull-up-Widerstand sicherstellt, dass der Mikrocontroller hoch liest, bis der Knopf gedrückt wird.

Messung und Erfindung

Widerstände mit präzisen Werten werden verwendet, um Strom und Spannung zu messen.Ein niedrigwertiger Shunt-Widerstand erzeugt beispielsweise einen kleinen, aber messbaren Spannungsabfall, der angibt, wie viel Strom durch eine Schaltung fließt.Diese Methode wird in Leistungsmessgeräten verwendet, um den Laststrom zu verfolgen.

Timing und Filterung

In Kombination mit Kondensatoren oder Induktoren erzeugen Widerstände Schaltkreise, die das Timing und den Frequenzgang verwalten.Ein RC-Filter glättet beispielsweise Sensorsignale durch Blockieren unerwünschter Hochfrequenzrauschen, während nützliche Daten durchlaufen werden.

Abschluss

Widerstände halten Schaltungen sicher, führen Signale und stellen sicher, dass die Stromversorgung richtig geliefert wird.Von Kohlenstofffilm bis zu Präzisionswiderständen hat jeder Typ einen einzigartigen Zweck und einen einzigartigen Nutzen, um zu beweisen, dass die Auswahl des richtigen Widerstands die Leistung und Zuverlässigkeit eines Systems direkt beeinflussen kann.Lernen Sie, wie Sie Farbcodes lesen, verschiedene Widerstandstypen erkennen und in tatsächlichen Schaltkreisen anwenden können, können Sie stärkere und effizientere Designs aufbauen.

Häufig gestellte Fragen [FAQ]

1. Warum werden Widerstände in Ohm gemessen?

Widerstände werden in OHMs gemessen, da der Widerstand als Widerstand gegen den Stromfluss definiert ist, und das OHM (ω) ist die Standardeinheit, die diese Beziehung nach Ohmsche Gesetz ausdrückt.

2. Kann ein Widerstand den Strom in einer Schaltung erhöhen?

Nein, ein Widerstand kann den Strom nur begrenzen oder reduzieren.Erhöhung des Stroms erfordert eine Änderung der Stromversorgung oder des Absenkens des Widerstands, ohne mehr Widerstand hinzuzufügen.

3. Was passiert, wenn ein Widerstand nicht mit einer LED verwendet wird?

Ohne Widerstand erhält eine LED zu viel Strom und verbrennt schnell.Der Widerstand begrenzt den Strom und schützt die LED vor Schäden.

4. Werden Widerstände nur in der Elektronik verwendet?

Nein, Widerstände finden sich auch in elektrischen Systemen und Geräten.Beispielsweise funktionieren Heizelemente in Toastern und elektrischen Herden unter Verwendung von Widerstandsmaterialien.

5. Was ist der Unterschied zwischen Widerstand und Widerstand?

Widerstand ist der tatsächliche Widerstand gegen Strom in einer Komponente, während der Widerstand eine Eigenschaft des Materials selbst ist.Der Widerstand hängt von der Art des Materials ab, während der Widerstand auch von Länge und Dicke abhängt.

6. Was ist die Toleranz eines Widerstandes und warum ist es wichtig?

Die Toleranz zeigt, wie nahe der tatsächliche Widerstand an ihren markierten Wert ist.Beispielsweise kann ein 1 kΩ -Widerstand mit einer Toleranz von ± 5% zwischen 950 und 1050 Ohm liegen.Toleranz ist wichtig, wenn in empfindlichen Schaltungen Präzision erforderlich ist.
