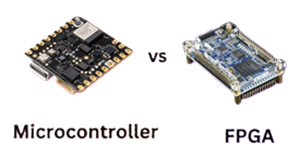

Erkundung eingebetteter Systeme: Mikrocontroller gegen FPGAs

Eingebettete Systeme versorgen alles von Haushaltsgeräten bis hin zu fortschrittlichen Industrieautomaten.Im Kern dieser Systeme stehen Verarbeitungseinheiten wie Mikrocontroller und FPGAs, die jeweils einzigartige Stärken bieten.Wenn Sie ihre Unterschiede, Anwendungen und unterstützenden Tools wie Adapter und Analysatoren verstehen, können Sie die richtige Lösung für zuverlässige und effizientes eingebettetes Systemdesign auswählen.

Katalog

Verarbeitungseinheiten in eingebetteten Systemen

Eingebettete Systeme sind einzigartig gefertigte Computereinheiten, mit denen bestimmte Aufgaben verwaltet oder ausgeführt werden sollen und die unabhängig oder als grundlegende Teile breiterer Systeme funktionieren.Im Zentrum dieser Systeme liegt die Verarbeitungseinheit, die mit der Ausführung von Berechnungen und tatsächlichen Aufgaben beauftragt ist.Diese Einheiten manifestieren sich als Mikrocontroller, Mikroprozessoren, digitale Signalprozessoren (DSPs) oder feldprogrammierbare Gate-Arrays (FPGAs), wobei die Auswahl von den einzigartigen Anwendungsbedürfnissen beeinflusst wird.Hier erkunden wir Mikrocontroller und FPGAs und schätzen ihre unverwechselbaren Verdienste.

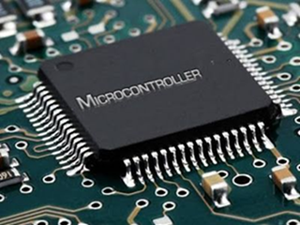

Erforschung von Mikrocontroller -Konzepten

Mikrocontroller dienen als wichtige Elemente in den heutigen elektronischen Geräten, die eine CPU, einen Speicher und eine Vielzahl von Eingangs-/Ausgangsperipheriegerungen auf einem einheitlichen Chip umfassen.Diese integrierten Systeme, die für bestimmte Aufgaben gefertigt wurden, leuchten in der Verwaltung von Komponenten wie Volatile Memory (RAM), nicht flüchtigem Speicher (ROM) und einer Auswahl an E/A-Geräten, die von Displays bis zu einer umfangreichen Array von Sensoren reichen.

Die zentralen Verarbeitungseinheiten (CPUs) in einem Mikrocontroller sind zuverlässig und effizient ausgelegt, um sicherzustellen, dass das Gerät reibungslos ausgeführt wird und das tut, was es soll.Wenn Sie ein System entwerfen, denken Sie sorgfältig darüber nach, wie viel Strom es nutzen wird, wie schnell es funktionieren kann und wie vertrauenswürdig es im Laufe der Zeit sein wird.Diese Entscheidungen sind nicht zufällig, dass Sie Planung und sorgfältige Überlegungen übernehmen.Die Auswahl der richtigen Art von Mikrocontroller wie Arm, AVR oder PIC kann einen großen Unterschied machen.Jeder hat seine eigenen Stärken, und die Wahl kann beeinflussen, wie gut das System zusammen mit anderen Teilen arbeitet.

Eingebettete Software ist das Programm, das einem Mikrocontroller mitteilt, was zu tun ist.Es gibt die Anweisungen, die das Gerät ordnungsgemäß funktioniert und Aufgaben effizient erledigt.Der größte Teil dieser Software ist in Programmiersprachen wie C oder C ++ und manchmal sogar in Python geschrieben.Es ist wichtig, es sorgfältig zu schreiben, damit alles richtig funktioniert und pünktlich reagiert.Um diese Software zu testen und zu debuggen, verwenden Sie häufig spezielle Tools, die als IDEs (integrierte Entwicklungsumgebungen) bezeichnet werden, damit sie simulieren, wie sich der Mikrocontroller verhalten wird.Dies stellt sicher, dass die Software reibungslos in das Gerät passt, das sie steuert.

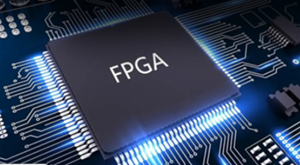

Erkundung von Feldprogrammiergate-Arrays (FPGAs)

Feldprogrammierbare Gate-Arrays (FPGAs) sind eine spezielle Art von Computerchip.Was sie anders macht, ist, dass Sie sie auch nach ihrer Herstellung neu programmieren können, was ihnen viel Flexibilität verleiht.Im Zentrum einer FPGA befinden sich Einheiten, die als konfigurierbare Logikblöcke (CLBs) bezeichnet werden.In jedem CLB befinden sich wichtige Teile wie Lookup-Tabellen (LUTs), Flip-Flops (FFS) und Multiplexer (Muxes).

• LUTS speichern Wahrheitstische, mit denen die FPGA unterschiedliche Logikoperationen ausführen lässt.

• Flip-Flops erstellen Schaltungen, die Informationen erinnern und die sequentielle Logik ermöglichen.

• Muxes entscheiden, welchen Datenpfad wie Verkehrssignale, die Autos leiten, zu befolgen.

Zusammen können Sie mit diesen Teilen digitale Systeme entwerfen, die sehr anpassungsfähig sind.Anstatt sich auf viele separate feste Chips zu verlassen, kann ein FPGA alles an einem Ort tun.Aus diesem Grund eignen sich FPGAs hervorragend zum Prototyping und Testen neuer Ideen, was Zeit in der Entwicklung spart.Um diese CLBs ist ein programmierbares Verbindungsnetzwerk, das sich wie die Straßen und Autobahnen verändert, die alle Blöcke und die Außenwelt durch I/A -Blöcke verbinden.Sie können diese Wege fein stimmen, um die Leistung zu steigern und sicherzustellen, dass alle Teile korrekt kommunizieren.Diese Flexibilität ist besonders wertvoll in Ihren Projekten, bei denen Designs häufig angepasst werden müssen, um neue Anforderungen zu erfüllen.Um FPGAs zu programmieren, verwenden Sie Hardware -Beschreibung Sprachen (HDLs) wie VHDL und Verilog.Stellen Sie sich diese als die Sprachen vor, die beschreiben, wie sich die Hardware verhalten soll.

FPGA vs. Microcontroller: Was ist der Unterschied?

Parameter	FPGA (Feld programmierbares Gate -Array)	Mikrocontroller
Definition	Ein Halbleiter Geräte aus konfigurierbaren Logikblöcken (CLBs), auf die programmiert werden kann Führen Sie eine digitale Funktion aus.	Ein kompakter integrierter Schaltkreis mit Prozessor, Speicher und Peripheriegeräten, die darauf ausgelegt sind Vorprogrammierte Anweisungen ausführen.
Architektur	Parallel Architektur;Hardware wird direkt konfiguriert.	Sequentiell Architektur;Fährt die Anweisungen einzeln auf einem CPU -Kern aus.
Programmierung Stil	Hardware Beschreibung Sprachen (HDL) wie VHDL oder Verilog definieren das Hardwareverhalten.	Hochrangiger Ebene Sprachen wie C, C ++ oder Assembly definieren Softwareroutinen.
Flexibilität	Hoch flexibel; kann benutzerdefinierte digitale Schaltkreise und parallele Verarbeitung implementieren.	Weniger flexibel; Begrenzt auf den eingebauten Prozessor und die Peripheriegeräte.
Leistung	Extrem hoch für parallele Aufgaben;deterministisch und kann Echtzeitleistung mit erzielen geringe Latenz.	Mäßig; Die Leistung hängt von CPU -Geschwindigkeit und Architektur ab.
Komplexität	Komplex zu Design und erfordert spezialisiertes Wissen in digitaler Logik und HDL.	Einfacher zu Programm;weithin unterrichtet und mit umfangreichen Entwicklungstools unterstützt.
Leistung Verbrauch	Typischerweise höher, besonders für große Designs.	Im Allgemeinen niedrig, optimiert für eingebettete und geringe Stromversorgungsanwendungen.
Kosten	Höher (Chip und Entwicklungstools sind teurer.	Untere; Erschwinglich für Massenmarktanträge.
Rekonfigurierbarkeit	Kann sein Umprogrammiert, um das Schaltungsdesign auch nach dem Einsatz zu ändern.	Beschränkt; Firmware kann aktualisiert werden, aber die Hardwarearchitektur ist festgelegt.
Anwendungsfälle	Hohe Geschwindigkeit Signalverarbeitung, Netzwerk, Kryptographie, Video/Bildverarbeitung, benutzerdefinierte Hardwarebeschleuniger.	Einfache Kontrolle Aufgaben, IoT -Geräte, Robotik, Haushaltsgeräte, Automobilsysteme.
Entwicklungszeit	Länger;erfordert Hardwaredesign, Synthese und Überprüfung.	Kürzer; einfache Programmierung und Debugging.
Parallelität	WAHR Parallelität auf Hardware-Ebene;Mehrere Operationen treten gleichzeitig auf.	Beschränkt Parallelität;stützt sich auf Interrupts oder Multi-Core (falls verfügbar).
Latenz	Sehr niedrig; Hardware führt in Nanosekunden aus.	Höher;kommt darauf an Auf Anweisungszyklen und Taktgeschwindigkeit.
Beispiele	Xilinx Virtex, Intel (Altera) Stratix, Gitter fpgas.	Arm Cortex-M Serie, Atmel AVR, PIC, STM32, ESP32.

Auswahl zwischen FPGA und Mikrocontroller

Um zu entscheiden, ob ein FPGA oder ein Mikrocontroller verwendet werden soll, ist es wichtig, die Art der Arbeit zu betrachten.Bei einfachen Aufgaben wie dem Ausführen von Geräten mit geringer Leistung sind Mikrocontroller normalerweise die beste Wahl.Für komplexe und schwere Aufgaben, die viel Rechenleistung und schnelle Verarbeitung benötigen, sind FPGAs besser geeignet.Wenn Sie ein einfaches und erschwingliches Design haben möchten, können Sie sich mit einem Mikrocontroller entscheiden.Wenn der Job jedoch Flexibilität und Anpassungsfähigkeit benötigt, kann ein FPGA die Dinge tun, die ein Mikrocontroller nicht kann.

FPGAs verfügen über konfigurierbare Logikblöcke (CLBs), mit denen sie viele Vorgänge parallel (gleichzeitig) durchführen können.Dies macht sie sehr gut für die Projektverarbeitung und künstliche Intelligenz (KI).Mikrocontroller dagegen Schritt für Schritt (sequentiell) Prozessaufgaben, die für Systeme gut geeignet sind, die einfaches Timing und Kontrolle benötigen.Die Auswahl hängt normalerweise davon ab, ob Sie eine sehr schnelle Verarbeitung oder nur eine grundlegende Kontrolle benötigen.Manchmal ist das Kombinieren beider Optionen mit dem Mikrocontroller zur genauen Steuerung die beste Option, während die FPGA schwere Datenaufgaben erledigt.

In einigen Systemen liefert die Verwendung von beiden zusammen die besten Ergebnisse.Beispielsweise kann ein Mikrocontroller die Hauptsteuerungsaufgaben erledigen, während die FPGA die anspruchsvolleren Berechnungen kümmert.Tatsächliche Beispiele zeigen, dass diese Teamarbeit das System nicht nur schneller macht, sondern auch Verzögerungen reduziert und die Gesamteffizienz verbessert.Wenn diese Art von Dual -System gut funktioniert, planen Sie jedoch eine sorgfältige Planung, um eine reibungslose Kommunikation zwischen den beiden Teilen zu gewährleisten.

Bei der Wahl zwischen einem FPGA und einem Mikrocontroller sollten Sie auch über zukünftige Upgrades nachdenken.FPGAs sind sehr flexibel, da sie auch nach der Bereitstellung neu programmiert werden können, was es einfach macht, einzustellen oder zu aktualisieren, ohne die Hardware zu ändern.Diese Flexibilität ist sehr nützlich, um Umgebungen zu verändern, in denen die Anforderungen im Laufe der Zeit verlagert werden können.Wenn Sie dies berücksichtigen, können Sie eine Lösung schaffen, die nicht nur für aktuelle Bedürfnisse gut ist, sondern auch stark und anpassungsfähig für zukünftige Herausforderungen.

Steigern Sie eingebettete Systeme mit den richtigen Werkzeugen

I2C verwendet zwei Zeilen für die einfache Gerätekommunikation, während SPI vier oder mehr Zeilen für eine schnellere Datenübertragung verwendet.Um die Zuverlässigkeit zu gewährleisten, verwenden Sie Host -Adapter, um Geräte und Testbefehle sowie Protokollanalysatoren zu simulieren, um den Busverkehr zu erfassen und zu analysieren.Tools wie Aardvark, Cheetah, Promira und Beagle aus der gesamten Phase helfen, Prototypen, Debuggen und Validierung zu beschleunigen.Die Verwendung von Adaptern und Analysatoren verkürzt die Entwicklungszeit, verbessert die Genauigkeit und macht eingebettete Systeme zuverlässiger.

Adapterlösungen

Mit Adaptern wie Host -Adaptern können Sie Geräte simulieren und Prototypen erstellen, die wie tatsächliche Systeme wirken.Mit diesen Tools können Sie testen, wie Mikrocontroller mit verschiedenen Teilen (Peripheriegeräte) interagieren, und überprüfen, ob Befehle wie erwartet funktionieren.

Die Gesamtphase macht mehrere nützliche Adapter:

• Der Aardvark I2C/SPI -Host -Adapter ist vielseitig und funktioniert für viele Testsituationen.

• Der Cheetah SPI -Host -Adapter ist für die schnelle SPI -Programmierung ausgelegt.

• Die auf der FPGA -Technologie basierende serielle Promira -Plattform kann eine breite Palette von I2C- und SPI -Anwendungen bewältigen.

Analytische Lösungen

Protokollanalysatoren sind Tools, die Busdaten erfassen und überwachen, was sehr hilfreich ist, um Systemfehler zu finden und zu beheben.Die Gesamtphasenanalysatoren unterstützen beliebte Kommunikationsmethoden wie I2C und SPI.Der Beagle I2C/SPI-Protokollanalysator ist besonders nützlich, da es Hochgeschwindigkeitsbusse überwachen kann und gleichzeitig eine detaillierte Datenanalyse bereitstellt.Die Verwendung von Analysatoren während der Entwicklung hilft oft dabei, Probleme frühzeitig zu erfassen, wodurch das Debuggen reibungsloser und schneller gestaltet wird.

Abschluss

Mikrocontroller und FPGAs spielen beide eine wichtige Rolle in eingebetteten Systemen, wobei die Wahl von der Komplexität der Aufgaben, der Leistungsbedürfnisse und der zukünftigen Skalierbarkeit abhängt.In vielen Fällen liefert die Kombination der beiden das beste Gleichgewicht zwischen Kontrolle und Leistung.Mit der Unterstützung von Entwicklungstools wie Host -Adaptern und Protokollanalysatoren können Sie Tests rationalisieren, die Zuverlässigkeit verbessern und innovative eingebettete Lösungen effizienter zum Leben bringen.

Häufig gestellte Fragen [FAQ]

1. Was ist der Hauptzweck eingebetteter Systeme?

Eingebettete Systeme sind so konzipiert, dass bestimmte Aufgaben in größeren Geräten wie Steuersensoren, Anzeigen oder Motoren ausgeführt werden.

2. Können FPGAs und Mikrocontroller zusammen verwendet werden?

Ja.Viele Systeme kombinieren einen Mikrocontroller für Kontrollaufgaben mit einem FPGA für die starke Datenverarbeitung und erzeugen eine leistungsstarke hybride Lösung.

3. Was sind konfigurierbare Logikblöcke (CLBs) in FPGAs?

CLBs sind die Kerneinheiten in FPGAs, die Nachschlagtabellen, Flip-Flops und Multiplexer enthalten, um logische Operationen auszuführen.

4. Welche Tools helfen dabei, I2C und SPI -Kommunikation zu debuggen?

Hostadapter simulieren Geräte zum Testen, während Protokollanalysatoren den Datenverkehr überwachen und dekodieren, um Fehler zu identifizieren und zu beheben.

5. Wann sollte ich ein FPGA anstelle eines Mikrocontrollers wählen?

Wählen Sie ein FPGA, wenn für Ihr Projekt eine Hochgeschwindigkeitsdatenverarbeitung, parallele Operationen oder häufige Hardware-Updates erforderlich ist.
