Verständnis von RJ45 -Farbcodes Übersicht und Verkabelung Farbcodes

RJ45 -Anschlüsse sind das, was Ihre Internetgeräte miteinander sprechen lassen.Sie haben einfache PIN -Layouts und Farbcodes (T568A/B), die Verbindungen schnell und zuverlässig halten.Stellen Sie sich sie als mehr als nur Stecker vor, sie sind in Heim- und Arbeitsnetzwerken stark, präzise und nützlich.

Katalog

Erkundung von RJ45 -Anschlüssen

RJ45 -Anschlüsse sind hauptsächlich für Ethernet -Netzwerke ausgelegt.Dazu gehören männliche Stecker für Ethernet -Kabel und weibliche Sockets, die in Wandauslässe integriert sind und das Rückgrat der Konnektivität für Geräte wie Server, Modems und Router bilden.Durch diese Verbindungen tragen RJ45 -Anschlüsse zur Aufrechterhaltung einer reibungslosen und zuverlässigen Netzwerkkommunikation bei.

RJ45 -Steckverbinder sind so konstruiert, dass sie entweder CAT5E- oder CAT6 -Kabel unterbringen, wobei jeweils acht Pins -Hauptfach für die Datenübertragung umfasst.Ein wichtiger Aspekt ist der mechanische Mechanismus, der die korrekte Orientierung während der Verbindungen gewährleistet und zufällige Unterbrechungen oder Missverhältnisse verhindern.Diese Funktion verbessert die Verbindungsstabilität und unterstützt die Netzwerkzuverlässigkeit direkt.

Die Leistung von RJ45 -Anschlüssen hängt weitgehend von Kabelkonfigurationen ab, insbesondere von T568A- oder T568B -Setups.Die Einhaltung dieser Schemata, geleitet von verschiedenen Farbcodes, untermauert den effektiven Netzwerkbetrieb.Diese Konfigurationen sind maßgeblich zur Gewährleistung der Signalgenauigkeit und der Einschränkung des Datenverlusts oder der Netzwerkfehler.Durch die Betonung von einheitlichen Verkabelungssystemen über Geräte hinweg wird die Netzwerkleistung verstärkt und behindert Probleme, die eine sorgfältige Fehlerbehebung und Anpassungen erfordern.

RJ45 Ethernet -Verkabelungs -Farbcodes

Der Farbcode für den RJ45 -Ethernet -Port dient als Rückgrat der Netzwerkinfrastruktur, die sowohl für das Setup als auch für die laufende Versorgung von Netzwerksystemen integriert ist.Durch die Befolgung der Verkabelungsstandards von T568A und T568B kann eine harmonische Anordnung von Drähten innerhalb des Steckers gewährleistet werden, um den Datenfluss zu verbessern und die Hürden der Konnektivität zu minimieren.

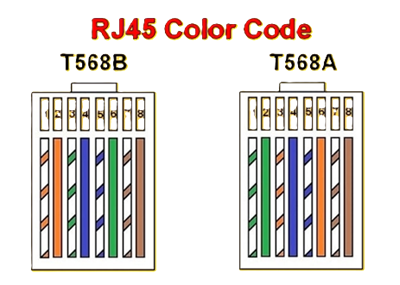

T568A- und T568B -Kabelmuster

Die Kabelmuster T568A und T568B bieten strukturierte Methoden zur Organisation farbcodierter Paare in einem RJ45-Anschluss.Während jedes Muster eine ausgeprägte Reihenfolge von Farben hat, teilen sie elektrische Eigenschaften, die die Stabilität und Wirksamkeit der Netzwerkkommunikation aufrechterhalten.

Stift	T568a Farbe	T568B Farbe
1	Weiß/grün	Weiß/orange
2	Grün	Orange
3	Weiß/orange	Weiß/grün
4	Blau	Blau
5	Weiß/blau	Weiß/blau
6	Orange	Grün
7	Weiß/braun	Weiß/braun
8	Braun	Braun

Interpretieren von Ethernet -Kabelfarben

Das Verständnis des Zwecks jeder Drahtfarbe in einem RJ45 -Anschluss erleichtert die Fehlerbehebung und das Einrichten von Netzwerken erheblich.

• Im T568A -Standard trägt das grün -weiß/grüne Paar die Hauptdatensignale.Im T568B -Standard wird diese Rolle vom weißen/orange- und orangefarbenen Paar übernommen.

• Das Blau- und Weiß/Blaupaar wird häufig für Telefone und Strom über Ethernet (POE) verwendet, wodurch flexible RJ45 -Anschlüsse sein können.In einem Büro, in dem POE -Geräte wie IP -Telefone oder Kameras aufgerüstet werden, helfen diese Kabel beispielsweise, die Geräte zu versorgen, ohne zusätzliche Kabel zu benötigen.

• Das weiß/braune und braune Paar wird je nach Setup manchmal zum Erdungs- oder zusätzlichen POE -Unterstützung verwendet.

Auswahl zwischen T568A und T568B

Die Wahl zwischen T568A und T568B hängt häufig von Ort und Zweck ab.In Nordamerika wird T568B üblicherweise für Unternehmen verwendet, während T568A in Häusern und Regierungsnetzwerken häufiger vorkommt.Es geht wirklich darum, die richtige Option für den Job zu wählen, um die richtige Wahl zu treffen, um dem Netzwerk besser zu arbeiten und Fehler zu vermeiden.

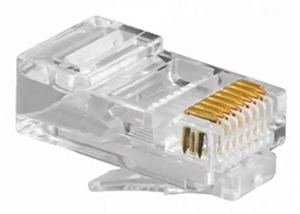

RJ45 Connector Innovations

RJ45 -Anschlüsse spielen eine grundlegende Rolle bei der Vernetzung, die sich durch Funktionen auszeichnet, die eine nahtlose Integration in verschiedene Setups ermöglichen.

Engineering und Design

• Modulare Anpassung: RJ45 -Anschlüsse sind klein und sind so konzipiert, dass sie ordentlich in Ethernet -Anschlüsse passen.Mit ihren 8 Pins (8P8C -Format) halten sie die Signale korrekt fließen und erleichtern das Netzwerk -Setup.

• Standardisiert: Da sie Branchenstandards folgen, arbeiten RJ45 -Anschlüsse auf vielen verschiedenen Geräten.Dies macht sie praktisch und einfach zu bedienen.

Elektrische Merkmale

• Genauigkeit der Stift: Die 8 Pins passen perfekt zu den Twisted-Pair-Drähten in Kabeln überein, nachdem die Standards der T568A oder T568B nach den Standards geeignet sind.Dies gewährleistet starke und zuverlässige Verbindungen.

• Goldbeschwerte Kontakte: Die Stifte sind mit Gold beschichtet, um die Signalqualität zu verbessern, die Korrosion zu verringern und die Lebensdauer zu verlängern.

Kabelunterstützung

• Breite Kompatibilität: RJ45 -Steckverbinder arbeiten mit Kabeln von CAT5 bis Cat8, wodurch die Störung (EMI und Übersprechen) reduziert wird.

• Unterschiedliche Verwendungszwecke: Festkabel eignen sich am besten für dauerhafte, stabile Setups, während gestrandete Kabel flexibel und ideal für vorübergehende oder bewegliche Setups sind.

Haltbarkeit

• BAUERTE DER DESTEN: RJ45 -Steckverbinder sind hart genug, um mit physischer Belastung, Temperaturveränderungen und Luftfeuchtigkeit umzugehen.Die Latch -Clips halten Kabel sicher, um Unterbrechungen zu verhindern.

Verwendung

• Vielseitige Anwendungen: Sie werden überall von Lans und Routern bis hin zu Industrie- und Telekommunikationssystemen verwendet, die ihre Bedeutung in allen Arten von Netzwerken zeigen.

Leistung

• Hohe Geschwindigkeiten: Mit dem richtigen Kabel (wie Cat6a) können RJ45 -Anschlüsse Geschwindigkeiten von bis zu 10 Gbit / s unterstützen.

• Power + -Daten: Sie können auch Strom (Strom über Ethernet oder POE) tragen, was die Installation von Geräten wie IP-Kameras oder Wi-Fi-Zugriffspunkten ohne zusätzliche Stromkabel erleichtert.

Einfach zu bedienen

• Einfache Baugruppe: Mit einem einfachen Crimp -Werkzeug können Sie RJ45 -Steckverbinder selbst problemlos anschließen.Dies macht sie sowohl für große Netzwerkinstallationen als auch für schnelle Home -Korrekturen praktisch.

Abschluss

RJ45 -Anschlüsse sind erforderlich, um die heutigen digitalen Netzwerke effizient und stabil zu halten.Ihr standardisiertes Design, die Unterstützung verschiedener Kabeltypen und die Fähigkeit, Aufgaben wie Power Over Ethernet zu erledigen, zeigen, warum sie so wichtig bleiben.Indem Sie lernen, wie sie aufgebaut sind, wie Kabelstandards funktionieren und was Sie im praktischen Gebrauch beobachten sollten, können Sie Ihre Netzwerke schneller, zuverlässiger und besser auf zukünftige Bedürfnisse vorbereiten.

Häufig gestellte Fragen [FAQ]

1. Können RJ45 -Anschlüsse nach dem Crimpieren wiederverwendet werden?

Nein, sobald die RJ45 -Anschlüsse nicht wiederverwendbar sind.Durch das Schneiden und Neuzuweisungen eines neuen Anschlusses sorgt eine stabile Verbindung.

2. Sind alle RJ45 -Anschlüsse die gleiche Größe?

Ja, die meisten RJ45 -Anschlüsse folgen dem 8P8C -Format, aber es gibt Variationen für feste und gestrandete Kabel oder abgeschirmte und ungeschützte Typen.

3. Benötige ich spezielle Tools zum Installieren von RJ45 -Anschlüssen?

Ja, ein Crimp -Tool ist erforderlich, um RJ45 -Anschlüsse sicher an Kabel anzubringen.Einige Kits enthalten auch Kabelprüfer zur Überprüfung.

4. Was passiert, wenn ich T568A- und T568B -Standards mische?

Durch die Verwendung verschiedener Standards an jedem Ende werden ein Crossover-Kabel erstellt, das für Geräte-zu-Device-Verbindungen jedoch nicht für Standardnetzwerke ist.

5. Wie kann ich feststellen, ob ein RJ45 -Anschluss schlecht ist?

Zu den Anzeichen gehören lose Riegel, gebogene Stifte, instabile Verbindungen oder fehlgeschlagene Kontinuitätstests mit einem Netzwerkkabel -Tester.
