Sicherungswiderstände erklärten: Einfacher Leitfaden für Anfänger

In diesem Leitfaden lernen Sie, was ein Sicherungswiderstand ist, wo er verwendet wird und wie jeder Typ zu unterschiedlichen Bedürfnissen passt.Sie sehen auch die wichtigsten Auswahlmöglichkeiten, die wichtig sind, wenn Sie eine Sicherung oder einen Sicherungswiderstand auswählen.Dazu gehören Nennstrom, Zeitstromkurve, Impulstoleranz und I²t, Bruchkapazität, Nennspannung, Sicherheitsmarken, Größe und Montagestil sowie die Umgebung, in der das Gerät ausgeführt wird.

Katalog

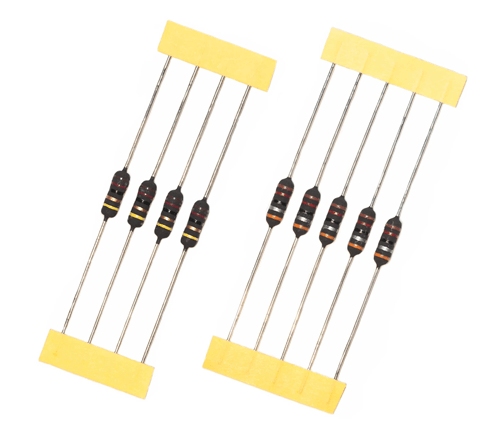

Was ist ein Sicherungswiderstand?

Ein Sicherungswiderstand, der auch als schutzfertiger Widerstand bezeichnet wird, ist eine einzigartige elektronische Komponente, die die Funktionen eines Widerstands und eines Sicherungsfuses kombiniert.Während des normalen Betriebs begrenzt es Strom wie ein Standardwiderstand.Wenn es einem abnormalen Anstieg oder Überstrom ausgesetzt ist, erwärmt sie die Schaltung und trennen Sie die Schaltung als Sicherung.Diese doppelte Funktionalität verringert die Notwendigkeit separater Komponenten, spart Platz und senkt die Kosten, während wir einen effektiven Schutz bieten.

Sicherungswiderstände haben im Allgemeinen sehr niedrige Widerstandswerte, oft unter einem Ohm.Dies macht sie für aktuelle Anwendungen geeignet, bei denen eine genaue Messung ohne einen signifikanten Spannungsverlust erforderlich ist.Gleichzeitig schützt ihre eingebaute Verschmelzfähigkeit empfindliche Teile der Schaltung unter Fehlerbedingungen.Dieses Gleichgewicht der aktuellen Kontrolle und Sicherheit macht Sicherungswiderstände zu einem wesentlichen Bestandteil vieler moderner Designs.

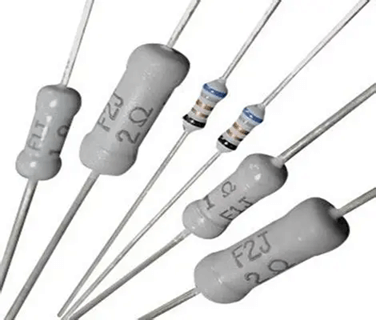

Typen und Anwendungen von Sicherungswiderständen

Sicherungswiderstände sind in verschiedenen Formen mit jeweils spezifischen Stärken ausgestattet. Metallfilmsicherungswiderstände sind bekannt für stabiles Widerstand und vorhersehbares Verhaltensverhalten, was sie ideal für Präzision und Schaltkreise mit geringer Leistung macht.Wirbelwundverschmutzte Widerstände können höhere Überspannungsenergie bewältigen und sind für Anwendungen mit Inschussesströmen gut geeignet. Zement- oder Flammenwiderstand verfügen über einen hitzebeständigen Körper, der beim Blasen Funken und Trümmer enthält, wodurch sie in Stromversorgungen und sicherheitskritischen Systemen zuverlässig sind.Endlich, Chip -Sicherungswiderstände sind kompakte Oberflächenmontagegeräte, die eine konsistente Leistung bieten und sowohl in schnellen und langsamen Versionen erhältlich sind.

Diese Widerstände werden normalerweise in angeboten 1/4 W, 1/2 W, 1 W und 2 W -Bewertungenmit zunehmender Größe zusammen mit der Leistungskapazität.Durch die Auswahl der richtigen Bewertung wird sichergestellt, dass der Widerstand die normale Leistung der Stromleistung verwalten kann und gleichzeitig korrekt auf Fehlerbedingungen reagiert.Sie müssen auch zwischen auswählen Fast-Blow-Typen, die schnell auf plötzliche Spikes reagieren und zarte Schaltungen schützen, und Langsame-Blow-Typen, die kurze Umstände wie Start -up -Ströme der Stromversorgung tolerieren.

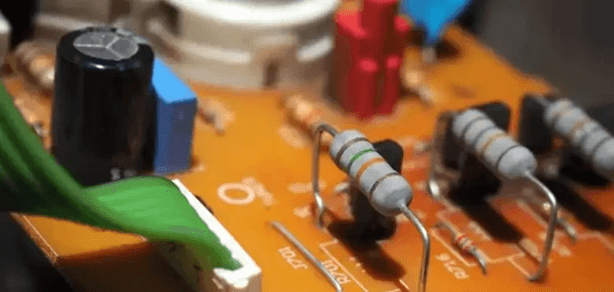

Sicherungswiderstände werden häufig für das Schalten von Stromversorgungen, Batterieladeern, LED -Treibern, Audio- und Videogeräten sowie Motorsteuerungssystemen verwendet.In diesen Anwendungen vereinfachen sie das Schaltungsdesign, indem sie die Stromerfassung und den Schaltungsschutz in einer Komponente kombinieren.Durch die Auswahl des richtigen Typs, des Widerstandswerts, der Bewertung und des Blow-Merkmals wird ein zuverlässiger Betrieb und den langfristigen Schutz auf einem breiten Bereich von elektronischen Geräten gewährleistet.

Richtlinien für die Sicherungsauswahl

Die Auswahl der richtigen Sicherung ist sowohl für den Schaltungsschutz als auch für die allgemeine Sicherheit von wesentlicher Bedeutung.Eine gut ausgewählte Sicherung muss unter normalen Bedingungen zuverlässig funktionieren und korrekt reagieren, wenn abnormale Ströme auftreten.Im Folgenden finden Sie die Schlüsselfaktoren, die den Auswahlprozess leiten sollten.

Bewertungsstrom

Der Nennstrom einer Sicherung sollte geringfügig höher sein als der normale Betriebsstrom der Schaltung.Dies stellt sicher, dass die Sicherung während des täglichen Gebrauchs nicht blasen wird und dennoch im Falle einer Überlastung einen angemessenen Schutz bietet.Wenn die Bewertung zu hoch eingestellt ist, kann die Sicherung den Schaltkreis nicht effektiv schützen.

Zeitstrommerkmale

Jede Sicherung hat eine zeitströmende charakteristische Kurve, die vom Hersteller bereitgestellt wird.Diese Kurve zeigt, wie schnell die Sicherung unter verschiedenen Überlastungsniveaus reagiert.Das Verständnis dieses Verhaltens ist wichtig, da es Ihnen hilft, Leistung vorherzusagen und Umweltfaktoren wie Umgebungstemperatur zu erklären, die die Reaktionszeiten beeinflussen können.

Impulstoleranz und I²t -Wert

Schaltkreise haben häufig kurze Anstiegs oder Einbruchströme, insbesondere in Stromversorgungen, Motoren und LED -Treibern.Eine geeignete Sicherung muss diesen vorübergehenden Impulsen standhalten, ohne unnötig zu blasen.Durch den Vergleich des I²t -Werts der Fuse, der seine thermische Energiebewertung darstellt, können Designer mit der erwarteten Impulsenergie des Schaltkreises sicherstellen, dass die Sicherung kurze Spikes überlebt und gleichzeitig ordnungsgemäß auf anhaltende Fehler reagiert.

Kapazität brechen

Die Breaking -Kapazität, die auch als Interrupt -Bewertung bezeichnet wird, definiert den maximalen Fehlerstrom, den eine Sicherung sicher verarbeiten kann, ohne zusätzliche Gefahren zu verursachen.Diese Bewertung ist besonders wichtig in Schaltungen, bei denen hohe Kurzschlussströme möglich sind.Die Wahl einer Sicherung mit angemessener Bruchkapazität garantiert sich eine sichere Unterbrechung auch unter schweren Verwerfungsbedingungen.

Nennspannung

Die Nennspannung der Sicherung muss mit der Spannung der Schaltung übereinstimmen oder überschreiten.Wenn die Spannungsbewertung zu niedrig ist, kann die Sicherung die Schaltung möglicherweise nicht sicher trennen und eine gefährliche Situation schaffen.Die ordnungsgemäße Ausrichtung zwischen der Sicherung und der Schaltungsspannung ist für den sicheren Betrieb von entscheidender Bedeutung.

Sicherheitszertifizierungen

Sicherungen, die Zertifizierungen wie UL, IEC oder VDE tragen, bieten eine zusätzliche Gewissheit von Qualität und Einhaltung internationaler Sicherheitsstandards.Die Verwendung von zertifizierten Sicherungen schafft Vertrauen in ihre Zuverlässigkeit, sorgt für die regulatorische Genehmigung und unterstützt die allgemeine Sicherheit des Designs.

Physische Größe und Montagestil

Die Größe und der Montagestil der Sicherung müssen dem Design des Geräts entsprechen.Platz begrenzte Leiterplatten benötigen möglicherweise kompakte Oberflächenmontage-Sicherungen, während Hochleistungsanwendungen häufig größere Patrone oder axiale Typen verwenden.Durch die Auswahl des richtigen Formats sorgt sowohl die Kompatibilität als auch die Haltbarkeit innerhalb des Systems.

Umweltbedingungen

Umweltfaktoren wie Temperatur, Luftfeuchtigkeit und Schwingung können sich auf die Leistung einer Sicherung im Laufe der Zeit auswirken.Für Geräte, die harten Bedingungen ausgesetzt sind, ist es wichtig, Sicherungen auszuwählen, die speziell für solche Umgebungen bewertet wurden.Dies gewährleistet eine konsequente Leistung und erweitert die Lebensdauer des Schutzsystems.

Abschluss

Sicherungswiderstände verbinden die Stromkontrolle und den Überstromschutz in einem kleinen Teil.Die Auswahl der richtigen Option beginnt mit den Grundlagen.Stellen Sie den Widerstand und die Leistungsbewertung für den normalen Gebrauch ein und entsprechen dem schnellen oder langsamen Verhalten an Ihren Start- und Überspannungsanforderungen.Überprüfen Sie die Zeitstromkurve und I²t, um Impulse ohne störende Reisen zu behandeln.Bestätigen Sie die Bruchkapazität und die Nennspannung für einen sicheren Betrieb unter Kurzschluss.Wählen Sie zertifizierte Teile aus, wählen Sie die richtige Größe und den Befestigungsstil aus und stellen Sie sicher, dass das Gerät für Ihre Umgebung bewertet wird.

Häufig gestellte Fragen [FAQ]

1. Wie unterscheidet sich ein Sicherungswiderstand von einer normalen Sicherung?

Ein Sicherungswiderstand wirkt sowohl als Widerstand als auch als Sicherung.Im Gegensatz zu einer normalen Sicherung, die nur den Schaltkreis bricht, kann sie auch während des normalen Betriebs den Strom einschränken oder erkennen.

2. Können Sicherungswiderstände nach dem Blasen wiederverwendet werden?

Nein. Sobald ein Sicherungswiderstand geblasen hat, muss er ersetzt werden.Die Wiederverwendung würde den Schaltkreis ungeschützt und unsicher lassen.

3. Beeinflussen Sicherungswiderstände die Schaltungsleistung?

Ja, aber auf kontrollierte Weise.Ihre sehr niedrigen Widerstandswerte sorgen für einen minimalen Spannungsabfall und ermöglichen gleichzeitig eine genaue Stromerkennung.

4. Wo sollte ein Sicherungswiderstand in eine Schaltung gelegt werden?

Sicherungswiderstände werden normalerweise in Reihe mit der Stromleitung oder Last platziert, sodass sie den Strom begrenzen und den Schaltkreis trennen können, wenn ein Überstrom auftritt.

5. Was passiert, wenn ich die falsche Sicherungswiderstandsbewertung wähle?

Wenn die Bewertung zu hoch ist, kann der Widerstand die Schaltung nicht schützen.Wenn es zu niedrig ist, kann es während des normalen Betriebs blasen.Die Anpassung der Bewertung mit der Anwendung ist entscheidend.

6. Sind Sicherungswiderstände für Hochspannungsanwendungen sicher?

Ja, aber nur, wenn ihre Nennspannung mit der Spannung der Schaltung übereinstimmt oder überschreitet.Die Verwendung eines mit einer niedrigeren Bewertung kann zu einem unsicheren Betrieb führen.

7. Woher kann ich wissen, ob ich einen schnellen oder langsamen Sicherungswiderstand brauche?

Wählen Sie Fast-Blow für empfindliche Elektronik, die nicht einmal kurze Spikes bewältigen können.Verwenden Sie langsame Blow, wenn Schaltkreise kurze Anstiegsschwankungen wie Motorstarts oder Einschaltströme der Stromversorgung erleben.
