Phasenunterschied und seine Formel verstehen

Haben Sie jemals zwei Wellen auf einem Bildschirm gesehen, die nicht perfekt übereinstimmen?Darum geht es bei Phasenunterschied.Es zeigt uns, wie eine Welle vor oder hinter einer anderen Welle liegt, wenn sich beide mit der gleichen Geschwindigkeit bewegen.Diese einfache Idee erklärt, wie sich Signale in elektrischen Systemen, Schallsteuerung und sogar Gebäudem Design verhalten.In diesem Leitfaden werden wir es in einfachen Worten aufschlüsseln, was der Phasenunterschied bedeutet, wie man es misst und warum es in alltäglichen Situationen wichtig ist.

Katalog

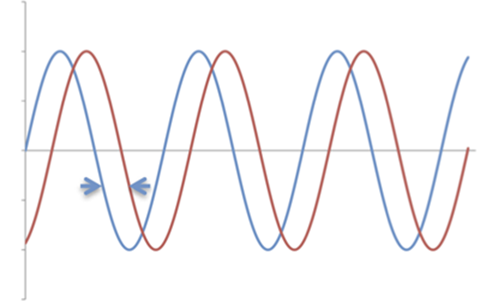

Phasenunterschied zwischen Wellen verstehen

Phasenunterschied beschreibt, wie viel eine sinusförmige Welle in der Zeit im Vergleich zu einer anderen Welle mit der gleichen Frequenz verschoben wird.Es ist nicht etwas, das Sie in nur einer Welle sehen können, es muss immer zwei oder mehr Wellen verglichen werden.Sie schauen sich an, wie ihre Höhepunkte, Tiefpunkte oder Orte, an denen sie die mittlere Linie überqueren oder im Laufe der Zeit nicht übereinstimmen.Dieser Zeitversatz wird als Phasenwinkel gemessen, der durch die dargestellt wird Griechischer Buchstabe φ (PHI).

Ein vollständiger Zyklus einer Wellenform ist gleich 360 Grad oder 2π -Radiansund jede Verschiebung zwischen zwei Wellenformen wird als Bruchteil dieses vollständigen Zyklus ausgedrückt.Um den Phasenunterschied zu visualisieren, können Sie beide Wellenformen auf der gleichen Zeitachse grafisch grafisch grafisch grafisch grafisch grafisch grafisch darstellen.Beobachten Sie, wo ihre Gipfel, Mulden oder Nullübergänge auftreten.Wenn eine Wellenform diese Punkte früher oder später als die andere erreicht, ist eine Phasenverschiebung vorhanden.

Dieses Konzept wird in der Signalzeitanalyse, der AC -Schaltungsdiagnostik und der Wellenformsynchronisation häufig verwendet, um Verzögerungen zu identifizieren und die Systemkoordination zu verbessern.

Phasendifferenzgleichung erklärt

Beim Vergleich von zwei sinusförmigen Wellen kann die Phasendifferenz unter Verwendung der Standardwellenformgleichung ausgedrückt werden:

A (t) = amax × sin (ωt ± φ)

Diese Gleichung zeigt, wie eine sinusförmige Welle im Vergleich zu einer Referenzwelle mit der gleichen Frequenz in der Zeit verschoben wird.Jeder Begriff bietet Einblick in das Verhalten der Welle:

Erläuterung für jeden Begriff

• a (t): Der momentane Wert der Wellenform zum Zeitpunkt t.

• AMAX: Die maximale (Peak-) Amplitude der Welle - der höchste Wert.

• ωt: Die Winkelfrequenz (in Radiant pro Sekunde) multipliziert mit der Zeit t.Es definiert, wie schnell die Wellenform oszilliert.

• φ (PHI): Der Phasenwinkel.Dies bestimmt, ob die Wellenform nach links (führend) oder rechts verschoben wird (Verzögerung).Es kann in Grad oder Radians gemessen werden.

Das Vorzeichen vor φ steuert die Richtung der Phasenverschiebung:

• +φ (positiv): Die Wellenform führt die Referenz.

• - φ (negativ): Die Wellenform bleibt hinter der Referenz zurück.

Phasenwinkel auf die Zeit umwandeln

Mit diesen Formeln können Sie einen Phasenwinkel in einen tatsächlichen Zeitunterschied umwandeln:

• Wenn φ in Grad ist:

t = φ ° / (360 × F)

• Wenn φ in Radians ist:

t = φ / (2π × f)

• Wo:

T = Zeitversatz (in Sekunden)

Φ = Phasenwinkel (in Grad oder Radian)

F = Frequenz der Wellenform (in Hertz)

Mit zunehmender Frequenz wird der Zeitversatz für einen bestimmten Phasenwinkel kleiner, da die Wellenform ihren Zyklus schneller abschließt.

Spannungs -Strom -Phasenverhalten in AC -Schaltungen

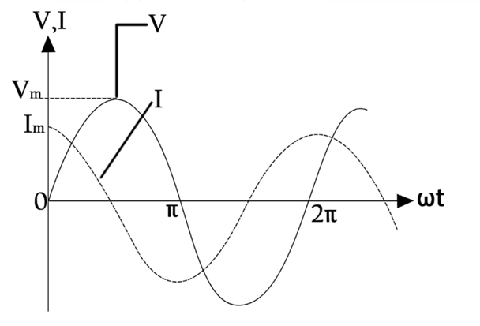

Abbildung 2. Spannungs- und Stromwellenformen in einem Wechselstromkreis

Dieses Diagramm zeigt die Spannung und die Stromwellenformen in einem Wechselstromkreis und betont einen führenden Leistungsfaktor.Die durchgezogene Kurve repräsentiert die Spannung (V), während die gestrichelte Kurve den Strom (i) verfolgt.Bemerkenswerterweise erreicht der Strom seinen Höhepunkt vor der Spannung, einen Hinweis darauf, dass er rechtzeitig führt.Dieses Blei charakterisiert einen kapazitiven Schaltkreis, auf dem der Strom aufgrund der Art und Weise, wie Kondensatoren Energie speichern und die Energie freisetzen, auf natürliche Weise vor Spannung voranschreitet.Entlang der horizontalen Achse, markiert als ωt (Winkelfrequenzzeitenzeit) markiert, entwickeln die Wellenformen einen vollständigen Zyklus von 0 bis 2π -Radianer.Vertikale Marker, VM und IM, bezeichnen die Spannungswerte von Spannung und Strom.Dieser Phasenunterschied, bei dem der Strom Spannung führt, spielt eine entscheidende Rolle bei der Übertragung und Speicherung von Energie in kapazitiven Systemen und beeinflusst sowohl den Stromfluss als auch die Systemeffizienz.

In Wechselstromsystemen steigen Spannung und Strom nicht immer zusammen und fallen zusammen.Ihre Phasenbeziehung, wie sich ihre Wellenformen im Laufe der Zeit direkt auswirken, wie Energie durch Widerstand, induktive oder kapazitive Komponenten fließt.

Wenn Spannung und Strom in Phase sind - Zwei Wellenformen werden in der Phase berücksichtigt, wenn sie die gleiche Frequenz haben und ihre Peaks, Trogs und Null -Kreuzungen perfekt übereinstimmen.Dies bedeutet den Phasenwinkel φ = 0,, und ihr Timing wird synchronisiert.Bei einem Oszilloskop überlappen sich In-Phasen-Wellenformen genau, wobei der Strom die gleiche Form wie die Spannung verfolgt.Während sich die Amplituden unterscheiden können, bleibt ihre Ausrichtung konsistent.Dies tritt typischerweise in rein resistiven Schaltungen wie elektrischen Heizungen oder Glühlampen auf.Dies führt zu einer effizienten Energieübertragung ohne Energie, die an die Quelle zurückgeführt wird.

Wenn eine Phasenverschiebung auftritt - In anderen Fällen kann der Strom durch einen festen Winkel hinter der Spannung zurückbleiben. 30 ° oder π/6 Radians.Obwohl die Wellenformen immer noch die gleiche Frequenz haben, richten sich ihre Peaks nicht mehr aus.Dies ist typisch für induktive Lasten wie Motoren oder Transformatoren, bei denen sich Magnetfelder den Stromveränderungen verzögern.

Visualisieren der Verschiebung - Durch die grafische Darstellung beider Wellenformen auf der gleichen Zeitachse wird die Zeitverzögerung klar.Zum Beispiel kann die Spannung zunehmen, während der Strom negativ bleibt.Dieser konstante Versatz definiert den Phasenunterschied, solange die Frequenz gleich bleibt.

Das Verständnis dieser Zeitverschiebungen ist für die Analyse des Leistungsfaktors, der Blindleistung und der Effizienz des Gesamtsystems von wesentlicher Bedeutung.

Auswirkungen der Phasenverschiebung der Wechselstromsignale

Selbst wenn zwei Wellenformen die gleiche Frequenz haben, können sie sich in der Art und Weise unterscheiden, wie sie sich im Laufe der Zeit ausrichten.Diese Zeitverschiebung, die als Phasenverschiebung bezeichnet wird, wirkt sich aus, wie Signale in Wechselstromsystemen interagieren.Es beeinflusst Synchronisation, Leistungsübertragung und Interferenzkontrolle.

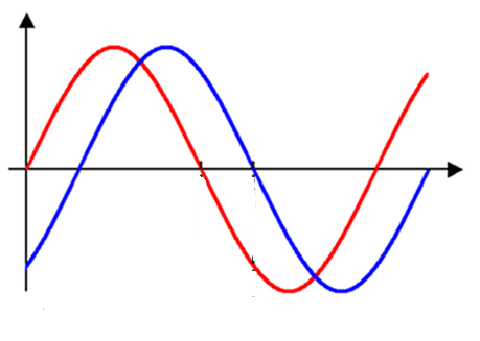

Ein positiver Phasenwinkel (φ> 0) bedeutet, dass die Wellenform die Peaks und Nullübergänge früher erreicht.Visuell erscheint es in einer Grafik nach links.In Phasordiagrammen erscheint dies als Rotation gegen den Uhrzeigersinn.Dies tritt häufig in kapazitiven Schaltungen auf, bei denen der Strom Spannung führt.

Ein negativer Phasenwinkel (φ < 0) Zeigt die Wellenformverzögerung an, die später Punkte als die Referenz erreicht und nach rechts verschoben wird.Dies ist in induktiven Schaltungen üblich, in denen Magnetfelder die Stromantwort verzögern.In Phasordiagrammen wird dies als gezeigt Rotation im Uhrzeigersinn.

Um diese Verschiebungen zu analysieren, zeichnen Sie beide Wellenformen auf der gleichen Zeitachse auf. Ein führendes Signal erreicht früher Meilensteine;Ein Verzögerungssignal tut dies später.

Gemeinsame Phasenausrichtungsszenarien

• In der Phase (φ = 0): Die Wellenformen richten sich perfekt aus.Ihre Peaks, Trogs und Null -Kreuzungen treten gleichzeitig auf.

Dieses Bild zeigt zwei sinusförmige Wellenformen -ein Rot, ein Blau - Das sind perfekt in der Phase.Die gleiche Frequenz und Amplitude, ihre Peaks, Täler und Nullkreuzungen, richten sich genau im gesamten Zyklus aus, was auf die Phasendifferenz der Null hinweist.Diese Art der Synchronisation ist typisch für rein resistive AC -Schaltungen, bei denen Spannung und Strom im Einklang steigen und fallen.Es ist auch in Audiosystemen und Kommunikationsnetzwerken wertvoll, bei denen das genaue Signalzeitpunkt Klarheit und ordnungsgemäße Koordination sicherstellt.Diese Konfiguration wird effektiv in der erfasst In-Phasen-Wellenform-Ausrichtungsdiagramm.Wenn Signale perfekt in der Phase ausgerichtet sind, wird die Stromübertragung maximiert und die Signalintegrität erhalten.

• Aus der Phase (φ = 180 °): Eine Wellenform befindet sich auf einem Peak, während die andere bei einem Trog ist.Dies führt zu einer destruktiven Störung oder Signalabbreitung.

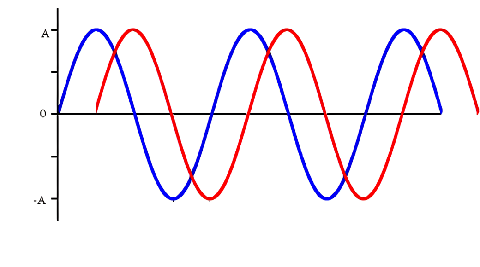

Abbildung 4. Wellenformphasenverschiebungsdiagramm aus der Phase

Dieses Bild zeigt zwei sinusförmige Wellenformen -Ein Rot und ein Blau- Das sind nachweislich aus der Phase.Obwohl beide Signale die gleiche Frequenz aufweisen, sind ihre Peaks, Täler und Nullkreuzungen ausgefallen, was darauf hinweist, dass eine Welle hinter dem anderen führt oder zurückbleibt.Diese konsequente zeitliche Fehlausrichtung wird als Phasendifferenz oder Phasenverschiebung bezeichnet.Es spiegelt eine feste Zeitlücke zwischen zwei ansonsten identischen Schwingungen wider.Wenn die rote Wellenform zum Beispiel ihren Höhepunkt vor dem Blau erreicht, soll sie in der Phase führen.Diese Konfiguration wird normalerweise als als bezeichnet Wellenformphasenverschiebungsdiagramm aus der Phase.Solche Diagramme sind wichtig, um Zeitunterschiede in Wechselstromkreisen, Signalsynchronisation und phasenbasierte Analyse sowohl in elektrischen als auch in Kommunikationssystemen zu verstehen.

• Teilphasenverschiebung (30 °, 45 °, 90 °): Diese Verschiebungen sind in reaktiven Wechselstromkreisen häufig.Ein 90 ° -Sverschiebung (Quadratur) bedeutet, dass die Wellenformen um einen Viertelzyklus ausgeglichen werden.Größere Verschiebungen weisen darauf hin, dass reaktiver Energie gespeichert und später zum System zurückgekehrt ist.

Praktische Anwendungen des Phasenunterschieds

Phasenunterschied ist nicht nur ein theoretisches Konzept, das messbare Effekte in Bewegung, Schall und elektrischen Systemen haben.Sie verwenden es, um Vibrationen zu reduzieren, das Rauschen zu stürzen oder die Energieeffizienz zu verbessern.

Seismische Wellen - Reduzierung von Gebäudevibrationen

In erdbebenresistenten Strukturen verwenden Sie den Phasenunterschied, um die Bodenbewegung zu dämpfen.Geräte wie Massendämpfer oder abgestimmte Isolatoren sind so konzipiert, dass sie mit seismischen Wellen aus der Phase herausgehen und Vibrationen und strukturelle Belastungen verringern.

Rauschunterdrückung - Eliminierung unerwünschter Klang

Aktive Rauschunterdrückung (ANC) funktioniert, indem eine neue Welle mit dem unerwünschten Klang von 180 Grad aus der Phase geschaffen wird.Das Ergebnis ist destruktive Einmischung.Diese Technik wird häufig in Kopfhörern, Autos und Flugzeugen eingesetzt.

Elektrische Stromversorgungssysteme - Ausrichtung des Energieflusses

In AC -Schaltungen beeinflusst der Phasenunterschied zwischen Spannung und Strom den Energieübertragung.Induktive oder kapazitive Belastungen verursachen häufig Fehlanpassungen, was die Effizienz verringert.Leistungsfaktorkorrekturgeräte können Spannung und Strom neu ausrichten, um den Energieverlust zu minimieren.

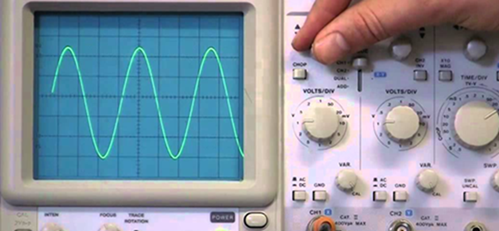

Wie kann man den Phasenunterschied mit einem Oszilloskop messen?

Ein Oszilloskop ist das beste Werkzeug, um zwei Wellenformen zu vergleichen, um ihren Phasenunterschied zu finden.Es zeigt beide Signale nebeneinander und lässt Sie sehen, wie viel eine Wellenform hinter dem anderen führt.

Vorbereitung des Setups

• Schließen Sie die Signale mit dem Oszilloskop an - Starten Sie zunächst die erste Sonde (Kanal 1) in das Referenzsignal. Dies könnte Ihr Spannungssignal sein.Stecken Sie die zweite Sonde (Kanal 2) in das Signal, das Sie vergleichen möchten, z. B. den Strom in derselben Wechselstromkreis.Stellen Sie sicher, dass beide Signale aus derselben Frequenzquelle stammen.Wenn die Frequenzen nicht übereinstimmen, ist der Phasenunterschied nicht stabil oder messbar.

• Stellen Sie die Anzeigeeinstellungen ein - Schalten Sie das Oszilloskop ein und stellen Sie beide ein Horizontal (Zeitbasis) Und vertikale (Spannungsskala) Knöpfe, so dass die Wellenformen gut in den Bildschirm passen.Sie möchten mindestens einen vollständigen Zyklus beider Signale sehen.Wenn die Wellenformen komprimiert oder gestreckt aussehen, stellen Sie die Einstellungen ein, bis beide leicht zu lesen und klar getrennt sind.

• Stellen Sie den Auslöser auf den Referenzkanal ein - Konfigurieren Sie das Oszilloskop, um sie aus Kanal 1 auszulösen. Dies stabilisiert die Referenzwellenform auf dem Bildschirm.Wenn das Referenzsignal festgelegt ist, verschiebt sich die zweite Wellenform entsprechend dem Zeitpunkt - dies erleichtert es, beide Signale direkt zu vergleichen.

Messung des Phasenunterschieds

• Finden Sie gemeinsame Merkmale auf beiden Wellenformen - schauen Sie sich beide Wellenformen genau an.Finden Sie ein klares, wiederholbares Merkmal, das in beiden Signalen auftritt, normalerweise eine steigende Kante (bei dem das Signal von niedrig zu hoch ist) oder einen Peak.Wählen Sie bei jeder Wellenform den gleichen Punkt, um einen fairen Vergleich zu erzielen.

• Verwenden Sie Zeitschreiber, um die Differenz zu markieren - Schalten Sie die Cursorfunktion des Oszilloskops ein.Legen Sie einen Zeitpunkt Cursor am ausgewählten Punkt auf der Wellenform der Kanal 1.Platzieren Sie den zweiten Cursor am gleichen Punkttyp (steigende Kante, Peak usw.) auf Kanal 2. Das Oszilloskop zeigt die Zeitdifferenz (ΔT) zwischen diesen beiden Punkten.

• Berechnen Sie den Phasenwinkel - Verwenden Sie die Formel, um den Zeitversatz in einen Phasenwinkel umzuwandeln.

Verbesserung der Messgenauigkeit

Um zuverlässige Ergebnisse zu erzielen, befolgen Sie diese einfachen Tipps:

• Stellen Sie sicher, dass beide Signale sauber und nicht verzerrt sind.

• Verwenden Sie für beide Kanäle die gleiche Wellenformform - Sine -Wellen funktionieren am besten.

• Nehmen Sie mehrere Messwerte über mehrere Zyklen und durchschnittlich.Dies verringert den Einfluss von zufälligen Rauschen oder leichten Signalverschiebungen.

Abschluss

Das Verständnis der Phasenunterschiede hilft uns, zu erkennen, wie sich das Timing zwischen Wellen auf die Art und Weise auswirkt, wie Energie und Signale funktionieren.Egal, ob es das Geräusch in Kopfhörern reduziert, Spannung und Strom in Schaltkreisen synchronisiert oder Gebäude vor Erdbeben schützt, die Phasenverschiebung spielt eine große Rolle.Sobald Sie gelernt haben, wie Sie es erkennen und messen, werden Sie sehen, wie nützlich dieses einfache Konzept bei der Lösung alltäglicher Herausforderungen sein kann.

Häufig gestellte Fragen [FAQ]

1. Kann Phasenunterschied auftreten, wenn Wellen unterschiedliche Frequenzen haben?

Nr. Phasenunterschied ist nur sinnvoll, wenn die Wellen die gleiche Frequenz aufweisen.Wenn die Frequenzen unterschiedlich sind, ändert sich ihr Timing ständig und die Phasenbeziehung bleibt nicht fest.

2. Was passiert, wenn der Phasenunterschied genau 180 Grad beträgt?

Wenn zwei Wellen um 180 ° aus der Phase liegen, richten sich ihre Peaks mit den Tiefern des anderen überein.Dies führt zu zerstörerischen Störungen, bei denen sie sich gegenseitig abbrechen, wenn ihre Amplituden übereinstimmen.

3. Ist der Phasenunterschied die gleiche Zeitverzögerung?

Nicht genau.Phasenunterschied ist eine relative Verschiebung des Winkels innerhalb eines Zyklus.Zeitverzögerung ist die tatsächliche Zeitlücke.Sie sind jedoch miteinander verbunden. Sie können die Zeitverzögerung unter Verwendung des Phasenwinkels und der Frequenz berechnen.

4. Warum ist Phasenunterschied in Stromversorgungssystemen erforderlich?

Denn wenn Spannung und Strom nicht in der Phase sind, wird einige Energie nicht effizient genutzt.Es kann zur Quelle zurückkehren oder zusätzliche Wärme verursachen.Aus diesem Grund versuchen Ingenieure, es mithilfe von Leistungsfaktor -Tools zu korrigieren.

5. Beeinflusst Phasenunterschied die Klangqualität?

Ja.In Audiosystemen kann eine schlechte Phasenausrichtung klingen oder bestimmte Töne aufsaugen lassen.Aus diesem Grund werden die Lautsprecherverdrahtung und das Timing sorgfältig in Sound -Setups überprüft.

6. Kann Phasenverschiebung ohne spezielle Werkzeuge gesehen werden?

Normalerweise nein.Sie benötigten ein Oszilloskop oder ein Signaldiagramm, um zu sehen, wie die Wellenformen zeitlich festgelegt sind.Ohne sie ist die Phasenverschiebung unsichtbar, auch wenn sie das System noch beeinflussen kann.

7. Was bedeutet eine Phasenverschiebung von 90 ° in einer Schaltung?

Dies bedeutet, dass der Strom oder die Spannung um einen Viertelzyklus verzögert wird.Dies ist in Schaltkreisen mit reinen kapazitiven oder induktiven Lasten üblich.Die Energie bewegt sich hin und her, anstatt vollständig benutzt zu werden.

8. Wird der Phasenunterschied in Kommunikationssystemen verwendet?

Ja.In der Funk- und digitale Kommunikation ist der Phasenunterschied der Schlüssel zum Senden und Dekodieren von Signalen korrekt.Einige Systeme ändern sogar die Phase, um Informationen zu tragen. Dies wird als Phasenmodulation bezeichnet.

9. Kann Phasenunterschied elektrische Probleme verursachen?

Ja.Große Phasenverschiebungen können die Effizienz verringern, Stromverluste verursachen oder sogar Überhitzungskomponenten.Aus diesem Grund wird es in Industrie- und Netzsystemen überwacht.

10. Woher weiß ich, ob der Phasenunterschied ein Problem verursacht?

Suchen Sie nach Anzeichen wie geringem Leistungsfaktor, zusätzlichen Wärme in Geräten oder Signalfehlanpassungen in Audio-/Video -Systemen.Messwerkzeuge wie Leistungsanalysatoren oder Oszilloskope bestätigen dies.
