Tunneldiode: Grundlagen, Eigenschaften und Tunnelarbeiten

Tunneldioden nutzen Quantentunneling, um die Ladung durch eine ultradünne Barriere zu bewegen, wodurch ein negativer Widerstand erzeugt wird und die Pikosekundenschaltung bei Mikrowellen- und Millimeterwellenfrequenzen ermöglicht.In diesem Artikel wird die Ausrichtung der Kern-Physik-Bande, die Tunnelung vorwärts und die umgekehrte Voreingenommenheit erläutert, und die Wellen Natur der Elektronen verbindet diese Prinzipien dann mit dem Geräteverhalten wie Spitzen-zu-Valley-Strom und niedrigem Rauschen.Außerdem werden praktische Verwendungen in Oszillatoren, Mixern, Detektoren, Verstärkern, Logik, Speicher und Hochfrequenzkommunikationssystemen beschrieben.

Katalog

Tief tief in Tunneldioden eintauchen

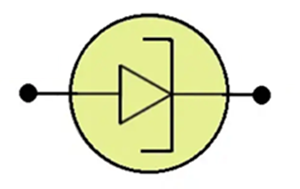

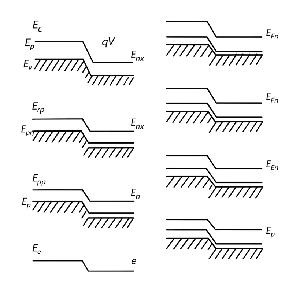

Tunneldioden sind spezielle elektronische Geräte, die mit den seltsamen Regeln der Quantenmechanik arbeiten.In diesen Dioden wird der Energieniveau der Elektronen (Fermi -Spiegel) in das Leitungsband gedrückt, wodurch eine extrem dünne Barriere von weniger als 0,01 Mikrometern entsteht.Da die Barriere so dünn ist, überlappen sich die Elektronen und Löcher stark, was es Elektronen ermöglicht, durch die Barriere zu Tunnel, auch wenn sie nicht genug Energie haben, um sie auf normale Weise zu überqueren.Dieser Effekt, der als Quantentunneling bezeichnet wird, macht Tunneldioden einzigartig.Eines ihrer Besonderheiten ist das Spitzen-zu-Valley-Stromverhältnis, in dem der Strom zuerst nach oben und dann nach unten und dann wieder auferlegt wird, wenn sich die Spannung ändert.

Tunneldioden wurden 1958 von Rena Ezaki entdeckt, die Tunneling in stark dotierten Germanium -Verbindungen fand.Die Herstellung dieser Dioden erfordert fortschrittliche Methoden, um die Doping und Struktur des Halbleiters sorgfältig zu steuern.Sie wurden beliebt, weil sie bei sehr hohen Frequenzen arbeiten, extrem schnell wechseln und sehr wenig Rauschen produzieren können, was sie in Funkgeräten, Radar und Kommunikationssystemen nützlich macht.Noch heute verbessern die Ingenieure ihre Aufbau und halten Tunneldioden für die moderne Elektronik wichtig.

Tunneling in elektronischen Geräten verstehen

Merkmale von Tunneldioden

Tunneldioden haben spezielles Strom -Spannungsverhalten, da ihre Kreuzungen mit sehr hohen Dotierungsniveaus hergestellt werden.Dies verändert die normale Art und Weise, wie Dioden wirken, und gibt Ihnen mehr Kontrolle über ihre elektrischen Eigenschaften.Wenn die Spannung angewendet wird, verschiebt sich das Gleichgewicht der Energieniveaus (Fermi -Werte), und Träger können durch die Kreuzung eintunnieren.Der Fluss dieses Tunnelstroms hängt von der Spannung ab und der Frage, ob sich die Diode in der Vorwärts- oder umgekehrten Vorspannung befindet, was sie bei Designs nützlich macht, die eine sehr genaue Kontrolle benötigen.

Wie das Tunneln in umgekehrter und vorwärtser Vorspannung funktioniert

• Tunnelung des Tunnelns umgekehrt

In umgekehrter Vorspannung steigt der Fermi-Wert auf der P-Seite und erzeugt eine Möglichkeit, dass Elektronen durch die Kreuzung nach hinten abwärts gehen können.Dank der Quantenmechanik kann der Strom weiter fließen, und dieser Effekt kann verwendet werden, um die Signalqualität und -Effizienz zu verbessern.Sie nutzen dies für Designsysteme, die weniger Strom verbrauchen und gleichzeitig Signale sauber und genau halten.

• Vorspannung Tunneling vorwärts

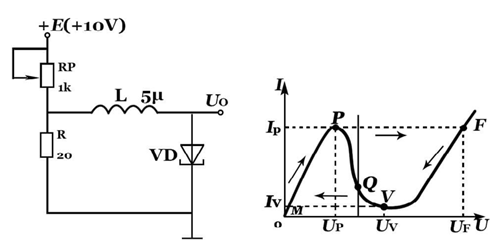

In der Vorspannung stehen die Energiebänder der Diode aus, sodass Elektronen vorwärts gehen können.Wenn die Überlappung am stärksten ist, leitet die Diode sehr gut.Wenn die Überlappung jedoch falsch ausgerichtet wird, übernimmt der Tunnelstrom und der normale Diodenstrom (Injektionsstrom).Dies schafft einen Bereich des negativen Widerstands, der zeigt, wie sich Tunneldioden anpassen und zur feinen Kontrolle in Schaltkreisen verwendet werden können.

Gebrauch und neue Innovationen

Der negative Widerstandseffekt in Tunneldioden macht sie für Geräte wie Oszillatoren, Verstärker und Signalregler wertvoll, bei denen eine präzise elektrische Kontrolle erforderlich ist.Mit neuen Fortschritten in der Halbleitertechnologie können Ingenieure mit Doping -Werten und Anschlussstrukturen experimentieren, um die Leistung der Tunneldioden zu verbessern.Diese Verbesserungen eröffnen neue Möglichkeiten für Kommunikation und sogar Quantencomputer.

Tunneldiodendynamik und ihre Verwendung

Eine Tunneldiode ist aufgrund ihres negativen Widerstands in der Strom -Spannungs -Kurve besonders.Dies geschieht dank des Quantentunnelns, mit dem es in nur Pikosekunden extrem schnell wechseln lässt.Aufgrund dieser Geschwindigkeit können Tunneldioden bei Frequenzen über 100 GHz funktionieren, was sie für fortschrittliche Aufgaben wie die Satellitentechnologie nützlich macht, bei denen Energieeffizienz und niedrige Rauschen sehr wichtig sind.Sie werden auch zum Mischen, Erfassen, Verstärken und Erzeugen von Signalen (Oszillation) verwendet.

Dank ihrer sehr schnellen Reaktion stimmen Tunneldioden gut zu komplexen Logikschaltungen und modernen Speichersystemen.Sie experimentieren auch mit verschiedenen Halbleitermaterialien, um die Funktionsweise des Tunnelns zu verbessern, was in Zukunft zu besseren und effizienteren elektronischen Geräten führen kann.

Die Verwendung von Tunneldioden in der heutigen Elektronik zeigt, wie weit die Quantenmechanik Technologie geprägt hat.Während es Herausforderungen bei der Kombination von Tunneldioden mit anderen Systemen gibt, sind die Vorteile enorm.Durch die Untersuchung, wie ihre einzigartigen Eigenschaften in elektronische Designs passen, finden Experten neue Möglichkeiten, Geräte effizienter und leistungsfähiger zu gestalten.Dies vertieft nicht nur unser wissenschaftliches Verständnis, sondern fördert auch Innovationen in der fortschrittlichen Technologie.

Quantentunneleffekt

Das Quantentunneling, auch Barriere -Penetration genannt, ist eine der faszinierendsten Effekte bei der Quantenmechanik.In der klassischen Physik kann ein Teilchen mit weniger Energie als eine Barriere nicht durchlaufen.Quantenmechanik erzählt eine andere Geschichte.Partikel verhalten sich auch wie Wellen, und ein Teil dieser Welle kann sich über die Barriere hinaus erstrecken.Dies gibt dem Teilchen die Möglichkeit, auf der anderen Seite zu erscheinen, selbst wenn seine Energie niedriger als die Barrierehöhe ist.

Die klassische Mechanik sagt voraus, dass Partikel mit geringer Energie einfach aus einer Barriere zurückspringen.Die Quantenmechanik zeigt, dass Partikel stattdessen eine Überquerung haben.Diese Wahrscheinlichkeit hängt von der Dicke der Barriere ab.

• Bei einer Barriere haben Elektronen mit wenigen Elektronenspannungen nur 1 Angstrom breit, die eine relativ hohe Tunnelchance haben.

• Bei 10 Angstromen sinkt die Chance drastisch auf fast Null (10⁻¹⁰).

Tunnel in harmonischen Oszillatoren

Tunneling erscheint auch in vibrierenden Atomsystemen wie harmonischen Oszillatoren.Die klassische Physik begrenzt, wie weit sich Atome innerhalb ihrer Energiegrenze bewegen können.Die Quantenmechanik zeigt, dass es immer noch eine geringe Wahrscheinlichkeit gibt, Partikel außerhalb dieser Grenze zu finden.Dieser Effekt liefert Einblick in das molekulare Verhalten und ist ein wesentlicher Bestandteil der Quantentheorie.

Elektronentunnelverbindungen

Eine klare Demonstration des Tunnelens erfolgt in einer Elektronentunnelverbindung, bei der zwischen zwei Metallleitern eine dünne Isolierschicht platziert wird.Die Schicht ist nur wenige Nanometer dick, oft aus einem Oxidfilm.Laut klassischen Mechanik sollten Elektronen diese Barriere nicht überqueren können, und die Quantenmechanik zeigt jedoch, dass sie durch den Tunneleffekt können.

Wellen Natur der Elektronen

Die Wellen Natur der Elektronen erklärt, warum Tunneling auftritt.Vor der Erreichung der Barriere bewegen sich die Elektronen mit einer Wellenlänge, die durch ihre Energie bestimmt wird, ausgedrückt als:

Hλ = -√2me

Wenn Elektronen in den Barrierebereich eintreten, ändert sich die Wellenlänge.Wenn ihre Energie größer ist als die Barrierehöhe (E> V), setzt sich die Welle mit reduzierter Energie fort, ausgedrückt als:

hλ ’= -√2m (e - v)

Wenn die Elektronenergie geringer ist als die Barrierehöhe (e) < V), the wave decays inside the barrier but does not disappear completely. If the barrier is thin enough, part of the wave extends through and carries the electron across. As a result, tunneling always produces both reflected and transmitted electron waves.

Abschluss

Die Leistung der Tunneldioden ergibt sich aus steuerbaren Hebeln, Doping, Anschlussdesign und Barrieredicke, die Tunnelungswahrscheinlichkeit, Geschwindigkeit und Rauschen einstellen.Wenn diese Geräte ordnungsgemäß konstruiert sind, liefern diese Geräte einen stabilen negativen Widerstand, einen Betrieb von> 100 GHz und eine effiziente Signalsteuerung für anspruchsvolle HF- und Digitalanwendungen.Laufende Materialien und Herstellungsvorschüsse erweitern ihre Rolle bei Kommunikation, Berechnung und aufkommenden quantenfähigen Technologien weiter.

Häufig gestellte Fragen [FAQ]

1. Was ist der Hauptvorteil einer Tunneldiode gegenüber einer normalen Diode?

Eine Tunneldiode bietet einen negativen Widerstand und extrem schnelle Schaltgeschwindigkeiten, wodurch sie ideal für hochfrequente Anwendungen über 100 GHz ist.

2. Warum werden Tunneldioden in Oszillatoren verwendet?

Ihr negativer Widerstand ermöglicht es ihnen, stabile Schwingungen bei Mikrowellen- und Millimeterwellenfrequenzen zu erzeugen, die für Kommunikationssysteme gilt.

3. Können Tunneldioden in digitalen Schaltungen verwendet werden?

Ja, ihre Pikosekundenschaltgeschwindigkeit macht sie für Logikschaltungen und Hochgeschwindigkeitsspeicheranwendungen geeignet.

4. Was ist negativer Widerstand in einer Tunneldiode?

Negativer Widerstand bedeutet, dass mit zunehmender Spannung der Strom für einen Teil der Kurve abnimmt und eine Verstärkung und Schwingung ermöglicht.

5. Werden Tunneldioden noch heute verwendet?

Ja, sie werden in speziellen Bereichen wie Satellitenkommunikation, Radar, Verstärkung mit niedriger Nutzung und Quantenforschung verwendet.
