Eine kurze Anleitung zu Vorzügigkeiten für Vorzüge und EMI -Filterung

In diesem Artikel wird erläutert, wie die Kondensatoren für Vorzüge EMI unterdrücken, indem er hochfrequentes Rauschen unterdrückt und gleichzeitig beabsichtigte Signale erhalten bleibt.Es skizziert Kerntypen (C, L, π), gemeinsame Konstruktionen (Lötentyp, harzversiegelte Gewinde, Hochstrom-/Spannung, Glasversiegelung) und Filtertopologien (C, LC, π, T/Double-T) und bindet diese an die realen Verwendungszwecke in den Bereichen Mess, Computer, Telekommunikations-, Telekommunikations- und Lerospace.Es wird auch Auswahlfaktoren bewertet, die Spannung, den Nennstrom und das thermische De-Rating für eine zuverlässige Systemleistung.

Katalog

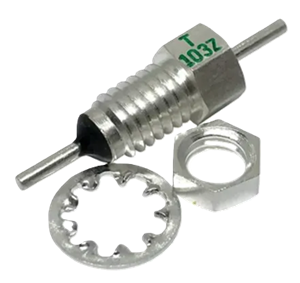

Erkundung von Vorzügen der Vorzüge

Durchgänge sind sorgfältig ausgelegt, um die elektromagnetische Interferenz in elektronischen Systemen effektiver zu verringern.Jedes hat ein Keramikrohr, das sorgfältig in eine leitende metallische Schicht eingewickelt ist und separate Innen- und Außenstangen erzeugt.Mit diesem Design können die Kondensatoren Hochfrequenzrauschen blockieren, die sich entlang der elektrischen Wege bewegt.Durch die Reduzierung dieser Interferenz verbessert die Systemzuverlässigkeit, die Signale genau und verhindert Probleme in wichtigen Anwendungen.

Diese Kondensatoren sind sehr gut darin, unerwünschte elektrische Rauschen aus Stromversorgungssystemen zu entfernen.Sie spielen eine wichtige Rolle in Bereichen wie genauen Messgeräten, zuverlässigen Computersystemen und stabilen Netzteilen.Bei der Messung von Tools halten sie Daten korrekt, indem sie durch Rauschen verursachte Fehler reduzieren.In Computern helfen sie dabei, die Systeme stabil zu halten und Daten zu schützen, während sie komplizierte Aufgaben erledigen.In Stromversorgungssystemen stellen sie sicher, dass der Strom sauber bleibt und das Risiko von Problemen senkt, die durch elektrische Störungen verursacht werden.

Wenn Sie Systeme entwerfen, verwenden sie häufig Vorzüge mit Vor- und Ausführungskondensatoren, um die Leistung hoch zu halten, und alles läuft zuverlässig.Dazu wählen sie den richtigen Kondensator sorgfältig aus, basierend auf den Bedürfnissen des Systems und wie viel Einmischung es könnte.Im Laufe der Zeit haben sich diese Kondensatoren immer wieder verbessert und zeigen, wie ernst die Branche darum geht, bessere Wege zu machen, um unerwünschte Lärm herauszufiltern.Da sie in immer mehr Geräten eingesetzt werden, zeigen die Lektionen, die wir gelernt haben, hervor, wie wichtig es ist, mit neuen Designs und Innovationen Schritt zu halten, die in Zukunft noch bessere Geräuschkontrolle versprechen.

Da sich die Technologie schnell weiterentwickelt, hilft es, elektronische Systeme in der richtigen Art und Weise zu verwenden, und bleibt stabil.Sie sind besonders nützlich, weil moderne Geräte komplexer und empfindlicher werden.Der anhaltende Vorstoß zur Herstellung besserer Kondensatoren ist Teil einer größeren Anstrengung in der Branche, um den Schutz gegen elektromagnetische Interferenzen in diesen fortschrittlichen Systemen zu verbessern.Diese Verbesserungen machen die heutige Elektronik nicht nur stärker, sondern bereiten auch den Weg für neue Durchbrüche in zukünftigen Technologien vor.

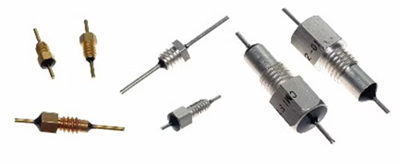

Arten von Vorzügen der Vorschwerbe

Durchgabetastaka sind wichtige Teile, die in vielen Arten von elektronischen Geräten verwendet werden.Jeder Typ ist für einen bestimmten Job- und Schaltungsaufbau ausgelegt.Das Kennen der kleinen Unterschiede zwischen ihnen trägt dazu bei, die beste Leistung in verschiedenen Systemen zu erzielen.

• Kondensatoren vom Typ C-Typ -Die Kondensatoren vom C-Typ sind aufgrund ihres einfachen Designs kostengünstig und effizient, wodurch die Induktivität (unerwünschter Widerstand gegen Änderung von Strömen) sehr niedrig bleibt.Sie funktionieren besonders gut in Schaltungen, die aufgrund dieser einfachen Struktur mit hochressigen Quellen verbunden sind.Ihre Einfachheit senkt nicht nur die Produktionskosten, sondern macht sie auch in Situationen, in denen eine geringe Induktion wichtig ist, nützlich.Viele Branchen verwenden sie, wenn sie Systeme wollen, die sowohl einfach als auch effizient sind.Ein weiterer Vorteil ist, dass sie elektromagnetische Störungen reduzieren können, ohne große oder komplexe Änderungen an der Schaltung zu benötigen, was sie noch attraktiver macht.

• Kondensatoren vom Typ Typ - Kondensatoren vom Typ L-Typ haben ein spezielles Design, das induktive Teile umfasst, was sie für Systeme mit unterschiedlichen Impedanzniveaus gut macht.Aufgrund ihrer gemischten Natur passen sie gut in komplexe Netzwerke und helfen, Impedanz -Fehlanpassungen auszugleichen.Im realen Gebrauch sind sie hilfreich, um Probleme zu beheben, die durch Impedanzunterschiede verursacht werden, die Signale schwächen oder verzerren können.Bei korrekter Anwendung spielen die Kondensatoren vom Typ L-Typ eine wichtige Rolle bei der Klaren und zuverlässig, was für fortschrittliche elektronische Systeme sehr wichtig ist.

• Kondensatoren vom Typ Pi - Kondensatoren vom PI-Typ verwenden eine Mischung aus Induktoren und Kondensatoren, wodurch sie bei hohen Frequenzen sehr gut werden.Dieses Design ist besonders wichtig in Systemen, in denen Genauigkeit und Geräuschreduzierung wirklich wichtig sind.Sie sind für schwierige Umgebungen gebaut und funktionieren gut in Arbeitsplätzen, die eine starke Interferenzkontrolle erfordern, wie z. B. fortschrittliche Signalverarbeitung oder komplexe industrielle Systeme.Sie sind am nützlichsten, wenn eindeutige Signale und sorgfältige Handhabung von Frequenzen erforderlich sind.

Kondensatorentwürfe und ihre Anwendungen

Lötmittelkondensatoren vom Typ Feeder

Diese kleinen Kondensatoren sind für Situationen ausgelegt, in denen nicht viel Platz vorhanden ist, aber es ist noch eine hohe Effizienz erforderlich.Sie sind sehr gut darin, sowohl Signal- als auch Stromleitungen zu filtern, und können bis zu 1000 VDC verarbeiten.Sie sind besonders nützlich in modernen Elektronik- und kompakten Konsumentengeräten, bei denen der Sparenraum sehr wichtig ist.Wenn Sie daran arbeiten, die Elektronik kleiner zu machen, wissen Sie, dass die Kombination einfacher Designs mit voller Funktionalität häufig zu neuen und kreativen Lösungen in engen Räumen führt.

Harz-versiegelte Gewindekondensatoren

Harzversiegelte Kondensatoren sind starke Teile, die mit schwierigen Umgebungen umgehen können, was sie zu einer guten Wahl für Hochspannungsanwendungen in Telekommunikations- und Mikrowellensystemen macht.Das Harzsiegel macht sie langlebig, indem sie sie vor Feuchtigkeit und hartem Wetter schützt und gleichzeitig zuverlässige Leistung erbringt.Diese Kondensatoren wirken wie Beschützer für Telekommunikationssysteme und halten sie vor Schäden, die durch Feuchtigkeit und andere externe Bedrohungen verursacht werden.Sie wissen, wie wichtig starke Teile sind, um die Dienste auch unter rauen Bedingungen reibungslos zu halten.

Hochstromige Kondensatoren mit Hochspannungskondensatoren

Diese Kondensatoren erstellt für leistungsintensive Setups und verarbeiten mühelos Strömungen bis zu 100 Ampere.Ihre Fähigkeit, starke elektrische Belastungen zu ertragen, ist maßgeblich an der Stromerzeugung und groß angelegten industriellen Anwendungen beteiligt.Die Betonung einer hohen Stromkapazität spiegelt ein Verständnis der Anforderungen für zuverlässige Energieverteilungssysteme in Bereichen wider, die von leistungsstarken Operationen angetrieben werden.Branchenfachleute erkennen an, dass erfolgreiche Hochleistungslösungen Kondensatoren abschwächen, die ihre Leistung auch unter Druck aufrechterhalten.

Glasversiegelte Kondensatoren

Glasversiegelte Kondensatoren blockieren hervorragend elektromagnetische Interferenzen (EMI) über eine Vielzahl von Frequenzen, was sie in Militär- und Luft- und Raumfahrtsystemen sehr wichtig macht.Sie sind besonders wertvoll, wenn zuverlässige Signale für den Betrieb wichtig sind.Die starke Glasdichtung sorgt für eine stetige Leistung bei hohen Frequenzen und hilft dabei, die Kommunikation in Situationen, in denen Genauigkeit und Zuverlässigkeit ein Muss sind, klar zu halten.Die Geschichte zeigt, dass Fortschritte bei der EMI -Filterung eine große Rolle für den militärischen Erfolg und bei der Stärkung der Sicherheit gespielt haben.

Filtereffizienz

In Hochfrequenzsystemen ist die Filterung sehr wichtig, da es unerwünschte Signale reduziert, die durch plötzliche Änderungen der Spannung oder des Stroms verursacht werden.Dies hält das Hauptsignal klar und zuverlässig.Die Herausforderung besteht darin, das Rauschen zu blockieren, ohne das nützliche Signal zu schädigen.Futterkondensatoren sind hier besonders gut, da sie eine sehr niedrige unerwünschte Induktivität haben und eine starke Isolation bieten.Dies macht sie effektiv, um Geräusche über viele Frequenzen hinweg zu schneiden, was für Funksysteme, bei denen Signalklarheit wichtig ist, besonders wichtig ist.

Feeder -Kondensatoren funktionieren besser als normale Kondensatoren, wenn es darum geht, Geräusche zu blockieren.Sie haben eine sehr niedrige unerwünschte Induktivität, was ein Problem verhindert, das als Resonanz bezeichnet wird (eine Situation, in der Signale schädlich springen oder sich aufbauen).Durch die Vermeidung von Resonanz reduzieren sie Störungen, die die Leistung beeinträchtigen können.Infolgedessen werden Systeme zuverlässiger, laufen reibungslos und halten länger.

Jüngste Fortschritte bei der Filterdesign haben Probleme mit der Resonanz und unerwünschten Kapazität gelöst.Diese Verbesserungen stammen aus besseren Kenntnissen über Materialien und wie elektromagnetische Felder funktionieren.Sie können diese Faktoren sorgfältig ausgleichen, um sicherzustellen, dass das Rauschen effektiv reduziert wird.Das Verständnis der Bedürfnisse des Systems und die Anwendung dieses ausgewogenen Ansatzes führt zu einer stabilen, zuverlässigen Leistung in Theorie und Anwendungen.

In komplexen elektronischen Systemen, die viele verschiedene Komponenten verwenden, ist das Ausschalten von Rauschen erforderlich.Die Verwendung fortschrittlicher Filtermethoden sowie praktische Kenntnisse möglicher Probleme erleichtern die Systeme gegen externe Interferenzen.Diese Stärke ist nicht nur für den kurzfristigen Betrieb, sondern auch für die langfristige Zuverlässigkeit wichtig.Am Ende ist die Verwendung der richtigen Filter wichtig, um die beste Leistung von den heutigen elektronischen Geräten zu erzielen.

Durchgabefilterkonfigurationen

Durchgabefilter sind Teile elektronischer Systeme, die für viele verschiedene Anforderungen konzipiert sind.Jeder Typ verfügt über eigene Funktionen, die bestimmte Leistungsprobleme lösen.

C-Type-Filter: Hochfrequenz-Rauschenmanagement

C-Typ-Filter sind eine häufige Wahl, um hochfrequentes Rauschen zu reduzieren, was sehr wichtig ist, um Signale in empfindlichen Schaltungen klar zu halten.Tests in Labors und die tatsächliche Verwendung haben gezeigt, dass diese Filter bei der Behandlung elektromagnetischer Störungen sehr gut sind.Sie spielen eine wichtige Rolle bei der Verbesserung der elektronischen Kommunikationssysteme.

LC -Filter: Anpassung an variable Impedanz

LC -Filter umfassen induktive Teile, wodurch sie in Systemen sehr effektiv sind, in denen sich die Impedanz (Widerstand gegen Stromfluss) ändert.Sie werden häufig in sich schnell verändernden Setups wie der drahtlosen Kommunikation verwendet, bei denen verschiedene Frequenzen verwaltet werden müssen.Bei realer Verwendung testen Sie diese Filter häufig sorgfältig vor Ort, um sicherzustellen, dass sie den erwarteten elektrischen Bedingungen entsprechen.

PI-Typ-Filter: Impedanzhandhabung

PI-Type kombinieren Kondensatoren und Induktoren, wodurch sie bei der Kontrolle der Impedanz in elektronischen Systemen wirksam werden.Ihre Entwürfe werden sorgfältig mit Simulationen und tatsächlichen Versuchen getestet, um sicherzustellen, dass sie in vielen Bereichen wie Telekommunikations- und Industriesystemen zuverlässig arbeiten.Sie sind besonders nützlich, wenn eine genaue Impedanzanpassung erforderlich ist, um die Signalverarbeitung zu verbessern.

T-Typ- und Doppel-T-Filter: Fortgeschrittene Filterung

Für Schaltungen, die eine detaillierte Kontrolle der elektromagnetischen Leistung erfordern, sind T-Typ- und Doppel-T-Filter eine ausgezeichnete Wahl.Diese fortschrittlichen Designs bieten eine starke Filterung und können komplexe Anforderungen mit Genauigkeit erfüllen.Sie verwenden sowohl die Computermodellierung als auch die tatsächlichen Tests, um diese Filter für bestimmte Zwecke anzupassen und sicherzustellen, dass sie reibungslos in fortschrittliche elektronische Systeme passen.

Um diese Filterkonstruktionen gut zu verwenden, benötigen Sie ein gutes Verständnis dafür, wie elektromagnetische Kräfte in elektronischen Systemen funktionieren.Durch die richtige Einstellung von Vorschubfiltern können Sie sowohl praktische Erfahrungen als auch theoretisches Wissen anwenden, um die Systemleistung zu verbessern, selbst wenn Sie sich unterschiedlichen Herausforderungen stellen.

Erforschen eines optimalen Ausgangsfilterdesigns

Die Auswahl des richtigen EMI -Filters erfordert das Verständnis von zwei Spezifikationen: Nennspannung und Nennstrom.Beide beeinflussen die Filterzuverlässigkeit, Leistung und Sicherheit in Anwendungen direkt.

• Nennspannung : Die Nennspannung ist die maximale kontinuierliche Leitungsspannung, die der EMI -Filter bei seiner angegebenen Frequenz verarbeiten kann.Ein einphasiger 50-Hz-Filter trägt typischerweise eine Bewertung von 250 V, während ein dreiphasiger 50-Hz-Filter normalerweise bei 440 V bewertet wird. Wenn die Eingangsspannung diese Grenzwerte überschreitet, können die internen Kondensatoren des Filters fehlschlagen.Um Schäden zu vermeiden, wählen Sie immer einen Filter mit einer Nennspannung, die höher als Ihre maximale erwartete Leitungsspannung ist, und berücksichtigt Toleranzen, Anstände und Schwankungen.

• Bewertungsstrom: Der Nennstrom (IR) ist die Menge des Stroms, die ein Filter bei seiner Nennspannung bei 25 ° C sicher tragen kann.Mit zunehmender Temperatur, Verluste in den Drähten und Kernanstieg, was die aktuelle Kapazität und Leistung des Filters verringert.Um das System stabil zu halten, wählen Sie immer einen Filter basierend auf dem tatsächlichen Strom, den Ihr System verwendet, und der realen Temperatur in Ihren Geräten.

Mit zunehmender Temperatur nimmt die Stromkapazität eines Filters ab, was bedeutet, dass er seinen Nennstrom (IR) bei 25 ° C, etwa 81,6% IR bei 45 ° C und keine bei 85 ° C tragen kann.Beispielsweise kann ein Filter mit 10 a bei 25 ° C nur etwa 8,16 a bei 45 ° C verarbeiten.Die Anwendung dieses Dekatings verlängert die Lebensdauer des Filters und sorgt für eine zuverlässige Leistung.

Abschluss

Passen Sie den Kondensatortyp und die Topologie an das Impedanz und das Rauschprofil Ihres Systems an, wählen Sie ein Paket, das für die Umgebung geeignet ist, und die Größe über der maximalen Leitungsspannung und des tatsächlichen Stroms mit ordnungsgemäßem Temperaturabbau.Auf diese Weise werden Vorzüge mit Vor- und Ausführungskondensatoren eine geringe Induktivität liefern, eine Resonanz vermeiden und heute die Signalintegrität und die Systemzuverlässigkeit steigern und mit dem Konstruktion komplexer werden.

Häufig gestellte Fragen [FAQ]

1. Was ist der Unterschied zwischen einem Vorhandensein von Vorgang und einem Standardkondensator?

Ein Vorhandensein des Vorhandenseins von Vorschriften wird gebaut, um Hochfrequenzrauschen direkt zu filtern, wenn ein Leiter durch einen Schild oder ein Gehäuse führt, während ein Standardkondensator hauptsächlich Ladungen in Schaltungen speichert und freigibt.

3. Wie verbessern sich die Kondensatoren für Vorzüge von EMI EMI ab?

Sie schütteln Hochfrequenzrauschen direkt am Einstiegspunkt, um die Wirksamkeit des Gehäuses gegen elektromagnetische Störungen zu stärken.

4. Aus welchen Materialien stammen Ausstellungskondensatoren?

Die meisten verwenden ein Keramikdielektrikum mit leitenden Metallelektroden, die je nach Haltbarkeit und Umweltbedürfnissen häufig mit Harz, Glas oder Lötmittel versiegelt sind.

5. Können Vorzüge der Vorzüge von Vorzügen sowohl Wechselstrom- als auch DC -Anwendungen umgehen?

Ja, sie können für beide ausgelegt werden, aber die Auswahl hängt von der Nennspannung, dem Frequenzbereich und der zu filternen Störungen ab.

6. Wie wähle ich für mein Projekt den richtigen Rückstellungskondensator für mein Projekt aus?

Stimmen Sie den Typ des Kondensators, die Nennspannung und den Strom an die Anforderungen Ihres Systems an und berücksichtigen Sie die Umgebung (Temperatur, Feuchtigkeit, Vibration).
