Wie der IRS2092 in Hochleistungs-Class-D-Audio-Verstärkern funktioniert

Dieser Artikel erklärt die Pin-Funktionen des IRS2092, das interne Funktionsprinzip, die Hauptmerkmale, die typische Anwendungsschaltung, Alternativen und häufige Verwendungen. Er vergleicht den IRS2092 auch mit anderen Audioverstärker-ICs, um Ihnen zu helfen zu verstehen, wann dieses Gerät die bessere Wahl für Hochleistungs-Class-D-Verstärkerdesigns ist.

Katalog

IRS2092 Digital Audio Amplifier IC

Der IRS2092 ist ein Hochspannungs-Class-D digitaler Audioverstärkerantrieb-IC von Infineon Technologies. Er kombiniert einen PWM-Controller, Fehlerverstärker und High-Side/Low-Side-MOSFET-Gate-Treiber in einem einzigen Gerät, was eine effiziente Steuerung externer Leistungsmosfets ermöglicht. Der IC unterstützt Ausgangsstufen-Versorgungsspannungen von bis zu ±100 V, was ihn für Hochleistungs-Class-D-Verstärkerdesigns geeignet macht.

Das Gerät ist sowohl in SOIC-16N (Oberflächenmontage) als auch in PDIP-16 (Durchsteckmontage) Gehäuseoptionen erhältlich, was Flexibilität für die kommerzielle Produktion und die Prototypenentwicklung bietet. Durch die Verwendung externer MOSFETs ermöglicht der IRS2092 die Optimierung der Ausgangsleistung, Effizienz, thermische Leistung und das gesamte Verstärkerdesign gemäß den Anwendungsanforderungen.

Wenn Sie an einem Kauf des IRS2092 interessiert sind, können Sie uns gerne kontaktieren, um Preise und Verfügbarkeit zu erfahren.

IRS2092 Alternativen & Ersatzmöglichkeiten

• IRS2092S

• TPA3255

• TPA3251

• TPA3116D2

• TDA7498

• TDA7498E

• TAS5630B

• TAS5614A

• TAS5624A, usw.

Pinbelegung und Pin-Funktionen

Pin Nr.	Pin Name	Funktion
1	VAA	Analogspannungseingang für die internen analogen Steuerkreise. Versorgt die Signalverarbeitungsteile des IC mit Strom.
2	GND	Erdungsreferenz für die analoge Schaltung. Dient als Rückführungsweg für interne analoge Signale.
3	IN-	Invertierender Audioeingang. Empfängt das negative Eingangssignal für die Eingangsstufe des Verstärkers.
4	COMP	Kompensations-Pin zur Stabilität des Regelkreises und Frequenzkompensation. Externe Bauelemente können angeschlossen werden, um die Leistungsfähigkeit des Verstärkers zu optimieren.
5	CSD	Kondensator Soft-Start-/Shutdown-Pin. Steuert die Startzeit und hilft, Knackgeräusche beim Einschalten und Ausschalten zu reduzieren.
6	VSS	Negative Versorgung sspannung oder Referenz für analoge Masse, je nach Anwendungs- konfiguration.
7	VREF	Interne Referenzspannungsausgang. Dient als stabile Spannungsreferenz für externe Schaltungen und Signal-Bias.
8	OCSET	Überstrom- schutz-Einstellpin. Ein externer Widerstand, der an diesen Pin angeschlossen ist, legt die Schwelle für die Überstromerkennung fest.
9	DT	Totzeit- Steuerpin. Ermöglicht die Anpassung der Schalt-Totzeit zwischen den Hochseitigen und Niedrigseitigen MOSFET-Treibern, um Durchschlagstrom zu verhindern.
10	COM	Referenzmasse für den Gate-Treiber-Bereich. Dient als Rücklauf für die Niedrigseitigen Gate-Treiberströme.
11	LO	Niedrigseitiger Gate-Treiber-Ausgang. Steuert das Gate des externen Niedrigseitigen MOSFET.
12	VCC	Niederspannungs- Versorgungseingang für die Gate-Treiber-Schaltungen. Versorgt den Niedrigseitigen Treiber und die interne Logik.
13	VS	Hochseitige schwimmende Rückverbindung. Angeschlossen an den Schaltknoten zwischen den Hochseitigen und Niedrigseitigen MOSFETs.
14	HO	Hochseitiger Gate-Treiber-Ausgang. Steuert das Gate des externen Hochseitigen MOSFET.
15	VB	Schwimmende Bootstrap-Versorgung für den Hochseitigen Treiber. Typischerweise verbunden mit einem Bootstrap-Kondensator-Schaltkreis.
16	CSH	Stromüberwachungs- Eingang. Wird zur Überwachung des Stroms, Überstromschutz und Fehlersuche verwendet.

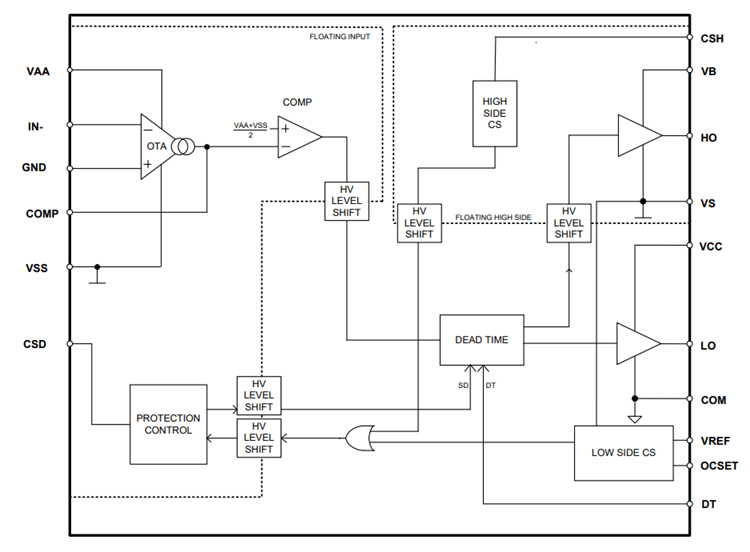

Interne Architektur und Arbeitsprinzip

Die interne Architektur des IRS2092 kombiniert Audioverarbeitung, PWM-Generierung, Gate-Ansteuerung und Schutzfunktionen in einem einzelnen IC. Das Audiosignal gelangt in den OTA (Operational Transconductance Amplifier), wo es mit dem Feedbacksignal vom Ausgang des Verstärkers verglichen wird. Dieser Vergleich erzeugt ein Fehlersignal, das hilft, eine genaue Audio-Reproduktion und niedrige Verzerrung aufrechtzuerhalten.

Das Fehlersignal wird an den Komparator gesendet, der es in ein Pulsweitenmoduliertes (PWM) Signal umwandelt. Die Breite der PWM-Pulse ändert sich entsprechend der Audio-Wellenform, sodass der Verstärker das Eingangssignal mithilfe von Hochfrequenzschaltungen darstellen kann.

Das PWM-Signal durchläuft Hochspannungslevel-Wandler, die Steuersignale von der Niederspannungslogikabteilung an den schwebenden Hochseitigen Treiber übertragen. Ein eingebauter Totzeitkreis fügt dann eine kurze Verzögerung zwischen dem Schalten der Hochseitigen und Niedrigseitigen MOSFETs ein, um Durchschlagstrom zu verhindern und die Zuverlässigkeit zu erhöhen.

Die Hochseitigen und Niedrigseitigen Gate-Treiber erzeugen die HO- und LO-Ausgänge, die die externen MOSFETs steuern. Diese MOSFETs schalten schnell, um eine hochleistungsfähige PWM-Ausgangswellenform zu erzeugen. Nach dem Durchlaufen eines externen LC-Filters wird das PWM-Signal zurück in ein verstärktes Audiosignal umgewandelt.

Um den Verstärker zu schützen, enthält der IRS2092 Hochseitige und Niedrigseitige Strommessschaltungen, die kontinuierlich die Ausgangsstufen überwachen. Wenn eine Überlastung, ein Kurzschluss oder eine übermäßige Strombedingung erkannt wird, deaktiviert der Schutzsteuerblock die Gate-Treiber und schaltet den Schaltbetrieb ab, um Schäden an den MOSFETs und Lautsprechern zu verhindern. Diese Kombination aus PWM-Steuerung, Gate-Ansteuerung, Totzeitmanagement und Schutz ermöglicht es dem IRS2092, hohe Effizienz und niedrige Verzerrung in Class-D-Audioverstärkerschaltungen zu erreichen.

Funktionen und technische Spezifikationen

• Integrierter Class-D-Audioverstärker-Treiber mit eingebautem PWM-Modulator

• Unterstützt das Design der Halbbrücken-MOSFET-Ausgangsstufe

• Schwimmende Eingangsarchitektur für flexible Schaltungsimplementierung

• Programmierbarer bidirektionaler Überstromschutz (OCP)

• Automatische Selbst-Reset-Schutzfunktion

• Programmierbare Totzeitsteuerung für verbesserte Audioleistung

• Eingebauter Durchschlagsschutz

• Reduzierung von Klickgeräuschen beim Start und Shutdown

• Hohe Geräusch Immunität für stabilen Betrieb in lauten Umgebungen

• Hochseitige und Niedrigseitige MOSFET-Gate-Treiber in einem IC integriert

• ±100 V maximale Spannungsfähigkeit

• Unterstützt Verstärker-Ausgangsleistung bis zu 500 W

• Arbeitet bei Schaltfrequenzen bis zu 800 kHz

• Kompatibel mit 3,3 V und 5 V Logikeingängen

• Integrierter Hochgeschwindigkeits-Fehlerverstärker (OTA)

• Unterspannungsschutz (UVLO) für Bias-Versorgungen

• Verfügbar in einem kompakten 16-Pin-Gehäuse

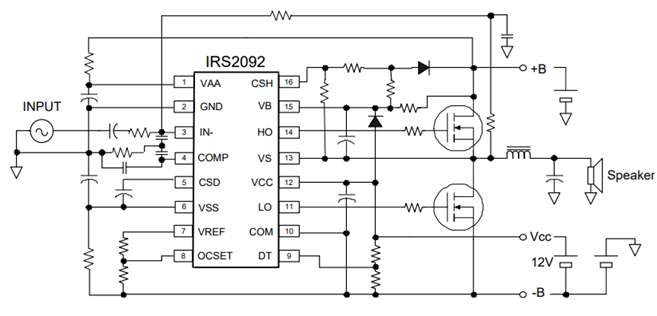

IRS2092 Typischer Anwendungs-Schaltkreis

Das typische IRS2092 Anschlussschema zeigt einen vollständigen Halbbrücken-Class-D-Audioverstärker, der um den IRS2092-Controller-IC, zwei externe N-Kanal-MOSFETs und einen LC-Ausgangsfilter aufgebaut ist. Das Audiosignal tritt über einen Kupplungskondensator und ein Widerstandsnetzwerk an den IN−-Pin ein. Im Inneren des ICs wird das Signal vom Fehlerverstärker und dem PWM-Modulator verarbeitet, die die Audio-Wellenform in ein hochfrequentes PWM-Signal umwandeln.

Die HO- und LO-Pins steuern die Gates der oberen und unteren MOSFETs. Diese MOSFETs bilden die Halbbrücken-Ausgangsstufe und schalten abwechselnd mit hoher Frequenz. Das VB-, VS- und Bootstrap-Dioden-Kondensator-Netzwerk liefert die benötigte schwebende Versorgung für den High-Side-MOSFET-Treiber. Dies ermöglicht es, den oberen MOSFET zu steuern, selbst wenn seine Source-Spannung nahe an die positive Versorgungsschiene ansteigt.

Der Verstärker arbeitet mit einer dualen Stromversorgung, die als +B und -B dargestellt ist und die Hochspannungs-Schienen für die Audioausgangsleistung bereitstellt. Eine separate 12 V-Versorgung, die an VCC angeschlossen ist, speist die internen Gate-Treiber. Die Pins OCSET, CSH und VREF arbeiten mit externen Widerständen, um das Überstromschutzsystem zu konfigurieren, wodurch der IRS2092 Überlastungen erkennen und die MOSFETs sowie den Lautsprecher vor übermäßigem Strom schützen kann.

In der Ausgangsstufe durchläuft die Schaltwelle einen LC-Tiefpassfilter, der aus einer Induktivität und einem Kondensator besteht. Dieser Filter entfernt die hochfrequenten Schaltkomponenten und rekonstruiert die ursprüngliche Audio-Wellenform, bevor sie den Lautsprecher erreicht. Das Ergebnis ist ein hocheffizienter Audioverstärker, der in der Lage ist, eine signifikante Ausgangsleistung mit niedriger Wärmeabgabe und geringer Verzerrung zu liefern.

IRS2092 vs Andere Audioverstärker-ICs

Merkmal	IRS2092	TPA3255	TDA7498	TPA3116D2
Verstärkertyp	Class-D Controller + externe MOSFETs	Integrierter Class-D-Verstärker	Integrierter Class-D-Verstärker	Integrierter Class-D-Verstärker
Typische Ausgangs- leistung	Bis zu 500W+ (abhängig von MOSFETs und Versorgung)	Bis zu 315W Stereo / 600W Mono	Bis zu 2 × 100W	Bis zu 2 × 50W
Versorgungs-spannung	Bis zu ±100V	18V–53.5V	Bis zu 36V	4.5V–26V
Externe MOSFETs erforderlich	Ja	Nein	Nein	Nein
Entwurfs- komplexität	Hoch	Mittel	Niedrig	Sehr Niedrig
Effizienz	>90%	>90%	>90%	>90%
Schutz- funktionen	OCP, UVLO, Dead-Time-Control	OCP, OVP, UVLO, OTP	OCP, UVLO, thermischer Schutz	OCP, UVLO, thermischer Schutz
Flexibilität	Sehr Hoch	Hoch	Mittel	Mittel
Am besten für	Professionelle Audio-, Hochleistungsverstärker	Hohe-Fidelity Audio, Subwoofer	Heim-Audiosysteme	Kompakte und Budgetverstärker
Kosten des vollständigen Designs	Höher	Mittel	Niedriger	Am niedrigsten

IRS2092 Breite Anwendungen

Professionelle Audio-Leistungs Verstärker

Der IRS2092 wird in professionellen Leistungs-Verstärkern für Bühnensysteme, Konzertgeräte und PA-Racks verwendet. Er unterstützt Designs mit hoher Ausgangsleistung in Class-D, da er externe MOSFETs ansteuern und effizient bei hohen Leistungsniveaus arbeiten kann.

Aktive Subwoofer-Verstärker

Der IRS2092 ist für aktive Subwoofer geeignet, die eine starke Tiefbassausgabe benötigen. Seine Halbbrücken-Treiberstruktur ermöglicht es dem Verstärker, hohen Strom zu verarbeiten, wenn er mit geeigneten MOSFETs, Stromversorgungsschienen und Ausgangsfilterung kombiniert wird.

Heimkinosysteme

Der IRS2092 kann in Heimkino-Verstärkern für Subwooferkanäle und Hochleistungslautsprecher-Ausgänge verwendet werden. Sein Class-D-Betrieb hilft, Wärme zu reduzieren, was in kompakten Heim-Audio-Geräten nützlich ist.

Hi-Fi-Audioverstärker

Der IRS2092 wird auch in Hi-Fi-Verstärker-Designs verwendet, bei denen Effizienz und saubere Klangwiedergabe wichtig sind. Mit einem geeigneten PCB-Layout, Feedback-Design und Ausgangsfilterung kann er eine audio-Performance mit niedriger Verzerrung liefern.

Aktivlautsprecher

Aktivlautsprecher verwenden integrierte Verstärkerschaltungen im Lautsprechergehäuse. Der IRS2092 hilft, kompakte Verstärkermodule zu erstellen, da er PWM-Steuerung, Gate-Ansteuerung, Dead-Time-Control und Schutzfunktionen in einem IC kombiniert.

Musikinstrumentenverstärker

Der IRS2092 kann in Gitarren-, Bass- und Keyboardverstärkern verwendet werden, die eine hohe Ausgangsleistung bei geringerem Gewicht benötigen. Class-D-Designs, die auf diesem IC basieren, sind nützlich für tragbare Verstärkersysteme, die bei Live-Auftritten eingesetzt werden.

Automobil-Audiosysteme

Der IRS2092 eignet sich für Auto-Audioverstärker, insbesondere für Subwoofer- und Hochleistungslautsprecherkanäle. Sein effizientes Schaltverhalten hilft, die Wärmeentwicklung im begrenzten Raum von Fahrzeugaudioinstallationen zu reduzieren.

DIY- und benutzerdefinierte Audio-Projekte

Der IRS2092 ist in DIY- und benutzerdefinierten Verstärkermodellen beliebt, da er Designern Flexibilität bei der Auswahl von MOSFETs, der Betriebsspannung, der Ausgangsleistung und den Schutzvorgaben bietet. Dies macht ihn nützlich für benutzerdefinierte Audiobord und experimentelle Class-D-Verstärkerprojekte.

Mechanische Abmessungen des IRS2092

Hersteller

Infineon Technologies verfügt über starke Fertigungskapazitäten für den IRS2092, da es sich um ein großes globales Halbleiterunternehmen mit umfassender Erfahrung in Leistungs-ICs, Gate-Treibern und Energieverwaltungsgeräten handelt. Der IRS2092 profitiert auch vom Technologiehintergrund der International Rectifier von Infineon, der in MOSFET-Treibern und Class-D-Verstärkerlösungen gut bekannt ist. Mit fortschrittlichem Chipdesign, Waferproduktion, Tests und Qualitätskontrolle kann Infineon eine zuverlässige Produktion von IRS2092-Geräten für Hochleistungs-Audioverstärkerdesigns unterstützen.

Häufig gestellte Fragen [FAQ]

1. Warum verwendet der IRS2092 externe MOSFETs, anstatt die Leistungsstufe in das IC zu integrieren?

Die Verwendung externer MOSFETs ermöglicht es Designern, Geräte auszuwählen, die die erforderliche Ausgangsleistung, Spannung und thermische Leistung erfüllen. Dies macht den IRS2092 flexibler als integrierte Verstärker-ICs und eignet sich für leistungsstärkere Designs.

2. Wie beeinflusst die Anpassung der Dead-Time die Leistung eines IRS2092-Verstärkers?

Dead-Time verhindert, dass beide MOSFETs gleichzeitig leiten. Zu wenig Dead-Time kann zu Durchschlagstrom führen, während zu viel Dead-Time die Verzerrung erhöhen kann. Eine ordnungsgemäße Anpassung hilft, Effizienz und Audioqualität ins Gleichgewicht zu bringen.

3. Welche Faktoren bestimmen die maximale Ausgangsleistung eines IRS2092-Verstärkers?

Die Ausgangsleistung hängt von der Betriebsspannung, den MOSFET-Bewertungen, dem Kühlsystem, der Lautsprecherimpedanz und der Leistungsversorgungsfähigkeit ab. Der IRS2092 steuert selbst den Schaltprozess, während externe Komponenten das endgültige Leistungsniveau bestimmen.

4. Warum ist ein Bootstrap-Schaltkreis in IRS2092-Designs erforderlich?

Der Bootstrap-Schaltkreis liefert die erforderliche schwebende Spannung, um das Gate des Hochseitigen MOSFETs zu treiben. Ohne ihn könnte der Hochseitentreiber den oberen MOSFET nicht korrekt schalten.

5. Kann der IRS2092 mit verschiedenen MOSFET-Marken und -Modellen verwendet werden?

Ja. Der IRS2092 ist mit vielen N-Kanal-Leistungs-MOSFETs kompatibel. Dabei sollten Gate-Ladung, Schaltgeschwindigkeit, Spannungsbewertung und Stromfähigkeit bei der Auswahl von MOSFETs berücksichtigt werden.

6. Was passiert, wenn der LC-Ausgangsfilter von einem IRS2092-Verstärker weggelassen wird?

Ohne den LC-Filter enthält der Ausgang hochfrequente PWM-Schaltzeichen. Dies kann Rauschen erhöhen, die Audioqualität reduzieren und möglicherweise angeschlossene Lautsprecher oder nahegelegene elektronische Geräte beeinträchtigen.
