Eine Serienschaltung ist eine einfache elektrische Konfiguration, in der Komponenten von Ende zu Ende verbunden sind und eine kontinuierliche Schleife bilden.Da es nur einen Pfad für den Strom gibt, fließt der gleiche Strom durch jede Komponente.Die Spannung wird jedoch auf der Grundlage ihrer Widerstände auf die Komponenten unterteilt.
Ein Hauptproblem einer Serienschaltung ist die Abhängigkeit von einem ungebrochenen Pfad.Wenn eine Komponente fehlschlägt oder entfernt wird, verliert der gesamte Schaltkreis die Funktionalität.Dies macht Serienschaltungen weniger geeignet für Systeme, die eine hohe Zuverlässigkeit erfordern, z. B. Notfallbeleuchtung oder Lebensunterhaltungsgeräte.

Um dies zu visualisieren, betrachten Sie eine Schaltung mit drei Widerständen - R1, R2 und R3 - in Reihe über eine Batterie.Jeder Widerstand ist direkt mit dem nächsten verknüpft, sodass der Strom in einer einzigen, ununterbrochenen Richtung reisen kann.Während dieses Setup leicht zu konstruieren und zu analysieren ist, hat es eine klare Einschränkung: Wenn sogar ein Widerstand beschädigt oder getrennt wird, funktioniert der gesamte Schaltkreis nicht mehr.
Parallele Schaltkreise bieten eine flexiblere Alternative zu Serienschaltungen, indem mehrere unabhängige Wege für den Strom zum Fluss ermöglicht werden.Anstatt Strom durch eine einzelne Schleife zu erzwingen, verbinden diese Schaltkreise Komponenten an gemeinsamen Kreuzungen und erstellen separate Zweige.Aufgrund dieser Struktur erhält jede Komponente in einem parallelen Schaltkreis die gleiche Spannung, egal wie viele Zweige existieren.
Die Art und Weise, wie sich der Strom durch einen parallelen Schaltkreis bewegt, hängt vom Widerstand jedes Zweigs ab.Wenn mehrere Pfade verfügbar sind, teilt sich der Strom, der leichter durch Zweige mit geringem Widerstand und weniger durch diejenigen mit höherem Widerstand fließt.Diese natürliche Verteilung hilft, elektrische Belastungen über den Stromkreis auszugleichen.

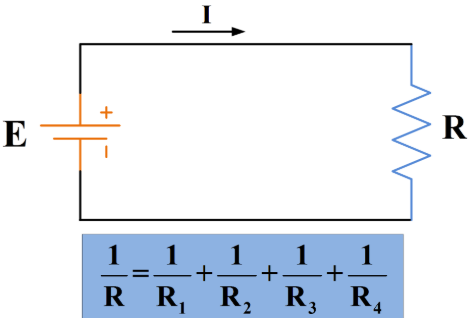

Abbildung 3.. Parallele Schaltungen
Um dies in Aktion vorzustellen, stellen Sie sich eine Schaltung mit drei Widerständen vor, die jeweils parallel zu einer gemeinsamen Stromquelle angeschlossen sind.Der Strom folgt mehreren Routen, wie z.Jeder Widerstand arbeitet in seiner unabhängigen Schleife, was bedeutet, dass die anderen Zweige weiterhin funktionieren, wenn ein Pfad unterbrochen wird.Im Gegensatz zu Serienschaltungen, bei denen ein einzelner Ausfall das gesamte System herunterfahren kann, behalten parallele Schaltkreise den Betrieb, selbst wenn eine Komponente nicht mehr funktioniert.Dies macht sie nützlich für Anwendungen, die eine ununterbrochene Leistung erfordern, wie z.
|

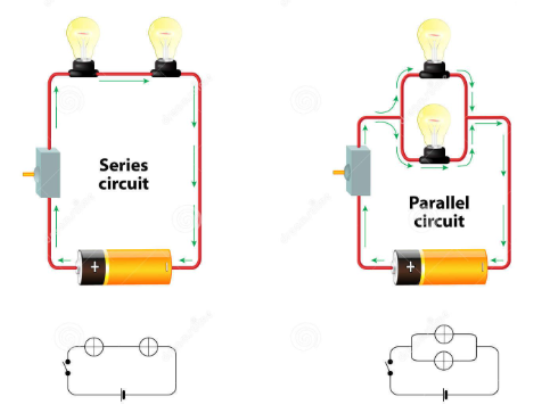

Aspekt |
Serienschaltung |
Parallelschaltung |
|
Verbindungsart |
Komponenten sind in einem einzelnen Pfad verbunden. |
Komponenten sind in mehreren Unabhängigen verbunden
Zweige. |
|
Stromfluss |
Der gleiche Strom führt alle Komponenten durch. |
Der Strom ist auf Zweige auf der Grundlage des Widerstands aufgeteilt. |
|
Spannungsverteilung |
Die Spannung wird auf Komponenten basierend auf ihren unterteilt
Widerstand. |
Jede Komponente empfängt die gleiche Spannung. |
|
Widerstand |
Der Gesamtwiderstand steigt, wenn sich alle Widerstände summieren.
|
Der Gesamtwiderstand nimmt ab und ist niedriger als jeder Zweig. |
|
Aktuelles Handling |
Durch den Gesamtwiderstand begrenzt und verringert sich insgesamt
aktuell. |
Kann einen höheren Gesamtstrom aufgrund reduzierter Strom umgehen
Widerstand. |
|
Kapazitätseffekt |
Niedrigere Kapazität, langsamere Reaktion auf Spannungsänderungen. |
Höhere Kapazität, schnellere Reaktion auf Spannungsänderungen. |
|
Beste Anwendungsfälle |
Wird in Anwendungen verwendet, bei denen ein gleichmäßiger Stromfluss ist
Erforderlich (z. B. Saitenlichter). |
Wird in Anwendungen verwendet, die eine konsistente Spannungsversorgung erfordern
(z. B. Haushaltsverdrahtung). |
Resonanz tritt in einem elektrischen Schaltkreis auf, wenn die externe Eingangsfrequenz der Eigenfrequenz des Schaltkreises übereinstimmt.Zu diesem Zeitpunkt wird der Energieübertragung hocheffizient und beeinflusst signifikant, wie sich die Schaltung verhält.Die Art und Weise, wie eine Schaltung auf Resonanz reagiert, hängt davon ab, ob ihre Komponenten in Reihe oder parallel angeordnet sind.

Abbildung 4. Serienresonanzkreislauf
In einer Serienresonanzkreis sind ein Kondensator und ein Induktor in einem einzigen kontinuierlichen Weg verbunden.Wenn die Schaltung eine Resonanz erreicht, sinkt ihre Impedanz auf den niedrigstmöglichen Niveau, wodurch die maximale Strömungsmenge zum Fließen ermöglicht wird.Dies macht den Schaltkreis stark empfindlich gegenüber Signalen bei der Resonanzfrequenz.Aufgrund dieser Eigenschaft werden Serienresonanzschaltungen - auch als Akzeptorschaltungen genannt - häufig zur präzisen Frequenzabstimmung und Signalverstärkung in Anwendungen wie Funkempfängern und elektronischen Filtern verwendet.

Abbildung 5. Parallele Resonanzkreislauf
Ein paralleler Resonanzkreis hingegen veranlasst den Kondensator und den Induktor in getrennten Zweigen.Wenn eine Resonanz auftritt, erreicht die Impedanz des Stromkreises ihren höchsten Punkt und verringert den Strom erheblich.Dies macht es effektiv, um den Energieübertragung bei bestimmten Frequenzen zu blockieren.Diese Konfigurationen, die als Rejector Circuits bekannt sind, werden häufig zum Ausfiltern unerwünschter Signale, der Impedanzanpassung und der Rauschreduzierung der Telekommunikation und der erweiterten Signalverarbeitung verwendet.
Magnetische Schaltkreise steuern wie elektrische Schaltungen den Energiefluss - außer als elektrischer Strom leiten sie den magnetischen Fluss.Die Art und Weise, wie Komponenten in einem Magnetkreis angeordnet sind, bestimmt, wie der Fluss verteilt wird und die Effizienz und Leistung beeinflusst.Diese Schaltungen können in Reihe oder parallel mit unterschiedlichen Vorteilen konfiguriert werden.

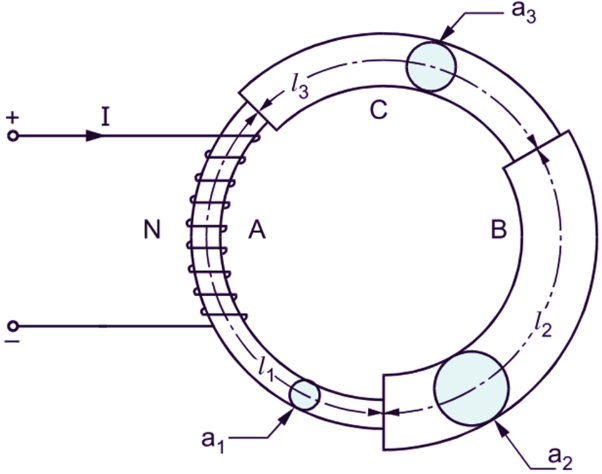

Abbildung 6. Serie Magnetic Circuits
In einer Serie -Magnetschaltung sind alle Komponenten in einer einzelnen kontinuierlichen Schleife verbunden, wodurch der gleiche magnetische Fluss erzwingt, jeweils durchzugehen.Da die Gesamtfestigkeit in der Schaltung einfach die Summe der einzelnen Zurückhaltung ist, verhält sich dieses Setup ähnlich wie eine elektrische Serie, in der Widerstände addieren.Diese Konfiguration begrenzt die Flexibilität bei der Steuerung der Magnetfeldstärke und der Reaktion auf externe Veränderungen.

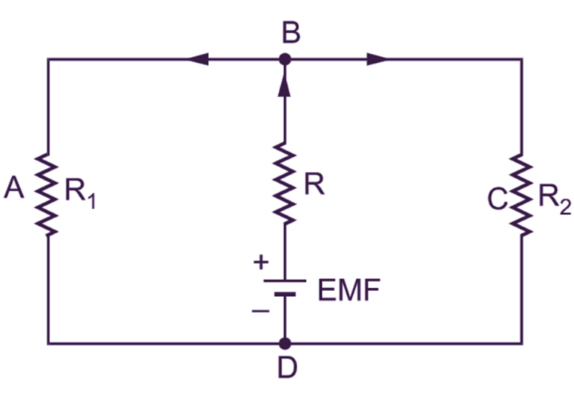

Abbildung 7. Paralleler Magnetschaltung
Ein paralleler Magnetkreis liefert im Gegensatz dazu mehrere Wege für den magnetischen Fluss, sodass sich verschiedene Zweige spalten und fließen können.Jeder Weg hat seine Zurückhaltung, und die allgemeine Zurückhaltung des Systems ist niedriger als die eines einzelnen Zweigs.Dieses Setup verbessert die Effizienz, indem sie eine bessere Flussverteilung und eine stärkere Kontrolle über das Magnetfeldverhalten ermöglicht.Infolgedessen werden häufig parallele Magnetschaltungen in Anwendungen verwendet, die eine präzise Magnetfeldmanagement erfordern.

Abbildung 8. Kirchhoffs Gesetze
Um diese Schaltungen besser zu analysieren und zu gestalten, können Sie sich bewerben Kirchhoffs Gesetze, traditionell für elektrische Schaltungen verwendet.Durch Bewertung magnetischer potenzieller Unterschiede und Berechnung der gesamten Zurückhaltung oder der Flussverteilung können sie die Leistung des Schaltungskreislaufs.Dieser Ansatz wird zur Optimierung von Elektromotoren, Transformatoren und Magnetspeichergeräten verwendet, wobei die effiziente magnetische Flussbehandlung die Zuverlässigkeit und Funktionalität direkt beeinflusst.
Serien- und Parallelschaltungen spielen in alltäglichen elektrischen Anwendungen eine nützliche Rolle, die jeweils einzigartige Vorteile bieten, die auf Design und Funktion basieren.Die Wahl zwischen ihnen hängt von Faktoren wie Kosten, Komplexität, Zuverlässigkeit und einfacher Wartung ab.
Eine Serienschaltung bietet eine einfache und kostengünstige Möglichkeit, mehrere Komponenten in einer einzelnen kontinuierlichen Schleife zu betreiben.Dieses Design ist häufig in vorhanden Ferienstrindlichter und grundlegende elektronische Spielsachen, wo ein direkter und vorhersehbarer Strompfad ausreichend ist.Diese Einfachheit hat jedoch einen Nachteil: Wenn eine Komponente ausfällt, funktioniert die gesamte Schaltung nicht mehr.Dies macht die Fehlerbehebung und Reparaturen schwieriger, da jede Komponente einzeln überprüft werden muss, um den Fehler zu finden.
Eine parallele Schaltung ist für Systeme ausgelegt, bei denen Zuverlässigkeit und kontinuierlicher Betrieb schwerwiegend sind. Eigenheime elektrische Verkabelung und Computernetzwerke Verwenden Sie dieses Setup, um sicherzustellen, dass jede Komponente auf ihrem unabhängigen Pfad arbeitet.Wenn eine Komponente fehlschlägt, funktionieren die anderen weiterhin und verhindern ein komplettes System.Dies verbessert nicht nur Sicherheit und Effizienz, sondern erleichtert auch die Wartung, da fehlerhafte Komponenten repariert oder ersetzt werden können, ohne den Rest des Systems zu stören.
Für Umgebungen mit hohen Einsätzen wie Krankenhäuser, Rechenzentren und IndustrieanlagenParallele Schaltungen sind die bevorzugte Wahl.Sie liefern ununterbrochene Leistung und minimieren das Risiko eines Gesamtsystemausfalls, um sicherzustellen, dass nützliche Vorgänge stabil bleiben, selbst wenn einzelne Komponenten auf Probleme stoßen.
In dieser Hinsicht haben wir gelernt, wie Serien- und Parallelschaltungen funktionieren und warum sie in verschiedenen Situationen verwendet werden.Serienschaltungen sind einfach und werden nacheinander Komponenten ausgerichtet.Sie sind gut für grundlegende Aufgaben, können aber leicht zusammenbrechen, wenn ein Teil fehlschlägt.Parallele Schaltungen sind jedoch für die Dauer gebaut.Sie laufen weiter, auch wenn ein Teil nicht mehr funktioniert, weshalb sie sich hervorragend für wichtige und sicherheitskritische Systeme eignen.Wenn Sie diese wichtigen Unterschiede verstehen, können Sie das beste Schaltungsdesign auswählen, damit die Dinge gut funktionieren, weniger kosten und zuverlässig sind.Dieses Verständnis verbessert das Design von elektrischen Systemen und erleichtert es, diese zu beheben und zu pflegen.
Die parallele Übertragung sendet mehrere Datenbits gleichzeitig über mehrere Kanäle, was schnell ist, aber zu Zeitproblemen führen kann.Die serielle Übertragung sendet Daten gleichzeitig, was langsamer, aber über längere Entfernungen zuverlässiger ist.
Das Verbinden von Batterien in Serie erhöht die Spannung und hält gleichzeitig die gleiche Kapazität bei, die für Anwendungen geeignet ist, die eine höhere Spannung benötigen.Das parallele Verbinden von Batterien erhöht die Kapazität und hält die Spannung gleich und ideal für längere Nutzungszeiten.
Die Serienverarbeitung erledigt Aufgaben einzeln, was den Vorgang vereinfacht, aber langsamer ist.Die parallele Verarbeitung erledigt mehrere Aufgaben gleichzeitig und verkürzt die Verarbeitungszeit, erfordert jedoch komplexere Verwaltung.
In einer parallelen Schaltung bleibt die Potentialdifferenz (Spannung) über jede Komponente gleich und stellt sicher, dass alle Komponenten unabhängig voneinander arbeiten.
In Serienschaltungen teilen sich alle Komponenten den gleichen Strom, die Spannung fasst über Komponenten hinweg zusammen, und der Gesamtwiderstand ist die Summe aller Widerstände.In parallelen Schaltungen ist die Spannung über jede Komponente gleich, der Gesamtstrom ist die Summe der Ströme in jedem Zweig und der Gesamtwiderstand ist geringer als der kleinste individuelle Widerstand in der Schaltung.
