Erforschung der Abmessungen und Spezifikationen von 0402 Packungswiderständen

Die Größe und Spezifikationen von Komponenten können sich dramatisch auf das Gesamtdesign und die Funktionalität von Geräten auswirken.Die 0402 -Paketwiderstände sind besonders bemerkenswert für ihre winzigen Abmessungen und ihre leistungsstarke Leistung.Dieser Artikel befasst sich mit den Details von 0402 Packungswiderständen und untersucht ihre Abmessungen, Leistungsfähigkeitsfunktionen und ihre Rollen in der modernen Elektronik.Das Verständnis der Spezifikationen und praktischen Anwendungen dieser Komponenten ist wichtig, um effiziente und kompakte elektronische Konstruktionen zu erstellen.

Katalog

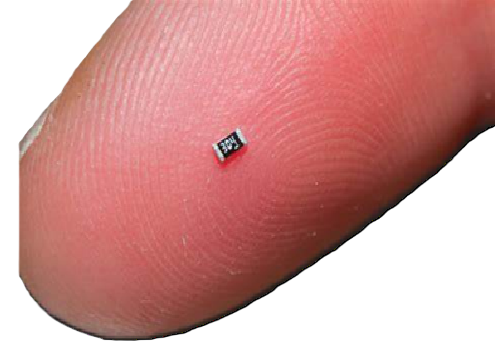

Übersicht über elektronische Komponentengrößen

Elektronische Komponenten bilden das Rückgrat der modernen Technologie und umfassen einen Bereich von einfachen axialen Widerständen und Kondensatoren bis hin zu anspruchsvolleren Komponenten von Land- und Ballgitterarray.Diejenigen, die mit der SMD-Technologie (Oberflächenmontage Device) vertraut sind, werden gemeinsame Chipwiderstände erkennen, die in einer Vielzahl von Paketgrößen erhältlich sind.Unter diesen fällt der 0402 -Widerstand auf seinen winzigen Fußabdruck und seine nahtlose Integration in SMD -Pads auf, was es zu einer beliebten Wahl macht.Trotz seiner geringen Statur spielt das 0402 -Paket eine Rolle bei der Herstellung digitaler Systeme.Die Integration in Geräte erfordert akribisch gestaltete PCB -Layouts, die normalerweise mit erweiterten CAD -Tools erreicht werden.Dieser genaue Designansatz stellt sicher, dass selbst die kleinsten Komponenten effektiv zu den komplexen Funktionen der modernen Elektronik beitragen.

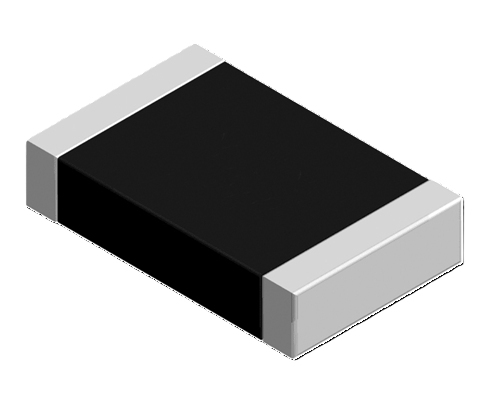

Abbildung 2. 0402 Chipwiderstand

Das 0402 -Chip -Widerstandspaket stammt aufgrund seiner geringfügigen Größe in der Elektronikindustrie, die nur durch das noch kleinere 0201 -Paket übertroffen wird.Diese Kompaktheit begrenzt inhärent die Fähigkeit der Resistoren des 0402 -Widerstands, die Leistung zu lindern, was zu einer geringeren Leistungsfähigkeit im Vergleich zu ihren größeren oder herkömmlichen axialen Gegenstücken führt.Infolgedessen eignen sich diese Widerstände am besten für Anwendungen mit geringer Leistung, bei denen der Nachfrage nach hohem Stromverkehr minimal ist.

Durch die Navigation der von verschiedenen Herstellern angebotenen Variationen der Größe und der Leistungsbewertungen wird dem Auswahlprozess eine Komplexitätsebene verleiht.Sie müssen die Spezifikationen dieser Widerstände akribisch untersuchen, um sicherzustellen, dass Sie Komponenten auswählen, die mit Ihrem elektronischen Design übereinstimmen.Diese detaillierte Überprüfung dient zum Integrieren von Widerständen, die nicht nur physisch passen, sondern auch den betrieblichen Anforderungen des Geräts entsprechen.

Standardisierung und Modellierung von SMD -Chip -Widerstandsgrößen

SMD -Chipwiderstände wie das 0402 -Paket profitieren von einem hohen Maß an Standardisierung, der ihre Integration in elektronische Geräte erleichtert.Diese Standardisierung umfasst auch 3D -CAD -Modelle für das zeitgenössische PCB -Design.Die meisten PCB -Designsoftware sind mit umfassenden Bibliotheken ausgestattet, die beliebte SMD -Komponenten wie die 0402 -Widerstände enthalten.Diese Bibliotheken bieten schematische Symbole und IPC-konforme PCB-Fußabdrücke zusammen mit detaillierten 3D-CAD-Modellen, die am Entwurf und der Simulation elektronischer Schaltungen maßgeblich sind.

Trotzdem ist es großartig zu erkennen, dass generische Komponentenmodelle zwar passive Schaltungssymbole liefern, sie jedoch häufig keine spezifischen PCB -Fußabdrücke oder detaillierte 3D -Modelle enthalten.Diese Lücke erfordert eine zusätzliche Anpassung, die diese Modelle so anpassen muss, dass sie bestimmte Designanforderungen erfüllen.Diese Diskussion unterstreicht, wie die Standardisierung zur Erstellung genauer elektronischer Modelle beiträgt, und skizziert, was bei der Verwendung generischer und herstellungsspezifischer CAD-Ressourcen gefordert werden könnte.

Bedeutung von Bibliotheken in der PCB -Designsoftware

Gut definierte Bibliotheken in der PCB-Designsoftware tragen zum effizienten Design von Schaltungen mit SMD-Komponenten, einschließlich 0402-Widerständen, bei.Diese Bibliotheken bieten Designelemente, die sich an Branchenstandards wie IPC -Landmuster halten.Die Einhaltung dieser Standards ist grundlegend, um die Zuverlässigkeit und Leistung der Endprodukte zu gewährleisten, insbesondere bei kleinen Komponenten wie 0402 Widerständen.

Für Sie besteht die Hauptherausforderung darin, Bibliotheksressourcen auszuwählen, die ihren spezifischen Entwurfsanforderungen und Fertigungsfunktionen übereinstimmen.Umfassende PCB -Design -Software -Bibliotheken optimieren den Entwurfsprozess, indem sie eine präzise und standardisierte Komponentenmodellierung anbieten.Diese Präzision minimiert Produktionsfehler und verbessert die Qualität der Endprodukte.

Abmessungen des 0402 -Paket -Fußabdrucks

Kaiserlich Code	Metrisch Code	Länge (Zoll)	Länge (mm)	Breite (Zoll)	Breite (mm)	Höhe (Zoll)	Höhe (mm)	Macht (w)
0201	0603	0,024	0,6	0,012	0,3	0,01	0,25	1/20
0402	1005	0,04	1.0	0,02	0,5	0,014	0,35	1/16
0603	1608	0,06	1,55	0,03	0,85	0,018	0,45	1/10
0805	2012	0,08	2.0	0,05	1.2	0,018	0,45	1/8
1206	3216	0,12	3.2	0,06	1.6	0,022	0,55	1/4
1210	3225	0,12	3.2	0,10	2.5	0,022	0,55	1/2
1812	3246	0,12	3.2	0,18	4.6	0,022	0,55	- -
2010	5025	0,20	5.0	0,10	2.5	0,024	0,6	3/4
2512	6332	0,25	6.3	0,12	3.2	0,024	0,6	1

Wie gestalte ich 0402 Paket Fußabdrücke?

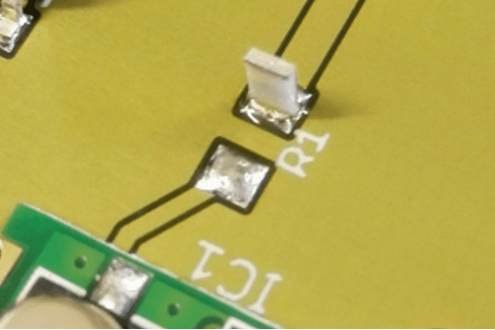

Abbildung 3. Design von 0402 Paket Fußabdrücken

Die kompakten Abmessungen von 0402 -Chipwiderständen stellen unterschiedliche Herausforderungen im PCB -Design dar, insbesondere in Bezug auf Landmuster und Komponentenhöfe, die für eine effektive Montage schwerwiegend sind.Trotz ihrer geringen Größe erfordern die Landmuster für diese Widerstände häufig eine Vergrößerung, um bestimmte Montage- und Löttechniken aufzunehmen.Diese Anpassung soll sicherstellen, dass die physischen und thermischen Anforderungen des Montageprozesses effizient erfüllt werden.

Das Design von 0402 Landmustern ist aufgrund des Fehlens eines universellen Standards komplex, der für solche kleinen Widerstände gilt, einschließlich der Pakete 0201 und 0402.Diese Komplexität zwingt häufig dazu, benutzerdefinierte PCB -Fußabdrücke zu erstellen.Diese benutzerdefinierten Fußabdrücke werden nach detaillierten Richtlinien der Hersteller hergestellt, wodurch sichergestellt wird, dass jeder Fußabdruck nicht nur genau in die Komponente passt, sondern auch robuste Montage- und Lötprozesse unterstützt.Eine sorgfältige Planung und Anpassung an bestimmte Fertigungsanforderungen sind erforderlich, um die Zuverlässigkeit und Funktionalität der Endmontage zu verbessern.

Verwaltung von Versammlungen und Lötherausforderungen

Das ordnungsgemäße Design von Landmustern dient zur Verhinderung von Baugruppenproblemen wie Grabstonierung, wobei eine Komponente während des Lötens aufgrund einer ungleichmäßigen Erwärmung von einem Ende heben kann.Dieses Problem unterstreicht die Bedeutung der korrekten Größe von Fußabdrücken und der Berücksichtigung der thermischen Dynamik während des Entwurfsprozesses.Um das Risiko einer ungleichmäßigen Erwärmung zu mildern, müssen thermische Reliefs strategisch umgesetzt werden.Diese Reliefs tragen dazu bei, die Art und Weise zu verwalten, wie Kupferspuren, die mit den Ländern verbunden sind, das thermische Verhalten der Pads beeinflussen, und verhindern, dass sie übermäßig Wärme wegziehen, insbesondere wenn Pads mit großen Kupferebenen verbunden sind.

Obwohl kleine Chipwiderstände wie die 0402 und 0201 aufgrund ihrer Größe in der Regel nicht für Wellenlöten nicht geeignet sind, benötigen Designs, die für Wellenlöten bestimmt sind, möglicherweise immer noch größere Pad -Größen als die für das Reflow -Löten gedacht.Diese Überlegung stellt sicher, dass die Widerstände selbst in Wellenanwendungen sicher angeschlossen und funktionell zuverlässig bleiben.Dieser Ansatz zur Gestaltung von Landmustern und Padgrößen berücksichtigt sowohl die physischen Einschränkungen als auch die thermischen Anforderungen für eine erfolgreiche elektronische Montage.

Nutzung von Herstellungsressourcen und Empfehlungen

Für die Arbeit mit 0402 und anderen gängigen Chipwiderständen ist es grundlegend, detaillierte mechanische Modelle und Datenblätter zu verwenden, die von Herstellern bereitgestellt werden.Diese Ressourcen bieten präzise Spezifikationen und empfohlene Landmuster, die dazu beitragen, Montagefehler zu minimieren.Hersteller wie Vishay bieten umfassende Datenblätter an, die Richtlinien für Landmuster enthalten, die sowohl für Wellen- als auch für Reflow -Löttechniken geeignet sind.Diese Datenblätter liefern auch Lötprofildaten, die maßgeblich zur Leitung des Design- und Implementierungsprozesses beteiligt sind.

Durch die Nutzung dieser Materialien und die potenzielle Einbeziehung direkter Einblicke in Best Practices für das PCB -Design, an dem kleine Chipwiderstände beteiligt sind.Dieses Wissen stellt sicher, dass die Montage und Funktionalität ihrer elektronischen Produkte von hoher Qualität sind.Dieser Entwurfsansatz, basierend auf der engen Arbeit nach den klaren Richtlinien, sorgt für die Genauigkeit und Zuverlässigkeit bei der Entwicklung elektronischer Produkte.

Wie finde ich verifizierte 0402 Paketdateien?

Vorsicht bei der Auswahl von 0402 Chip Widerstands Fußabdrücken

Bei der Auswahl von Fußabdrücken für 0402 -Chipwiderstände muss es mit Quellen wie Foren, Github -Bibliotheken und Teilerstellungsdiensten vorsichtig sein.Diese Plattformen bieten möglicherweise Landmuster an, die falsch oder ungenau gestaltet sind, was die Zuverlässigkeit Ihrer elektronischen Designs beeinträchtigen kann.Für den höchsten Grad an Zuverlässigkeit und Genauigkeit ist es ratsam, Fußabdrücke zu verwenden, die sich mit dem IPC-SM-782-Surface Mount-Design und dem Landmusterstandard halten.Dieser Standard enthält Richtlinien zur Optimierung der Herstellung und Montage von PCBs.Es ist zu erkennen, dass Fußabdrücke für 0402 Widerstände zwischen den Herstellern stark variieren können.Die folgenden standardisierten Richtlinien hilft bei der Minderung von Problemen, die sich aus diesen Variationen ergeben, und sorgt dafür, dass eine konsistente Qualität und Zuverlässigkeit bei der PCB -Montage sichergestellt wird.

Strategien zum Erwerb genauer PCB -Fußabdrücke

Wenn Ihrer PCB -Design -Software die bestimmten Fußabdrücke für 0402 -Widerstände fehlen, müssen Sie einige Alternativen berücksichtigen.Eine praktikable Option besteht darin, Ihre eigenen Fußabdrücke gemäß den IPC-SM-782-Richtlinien zu erstellen, die die Einhaltung der Branchenstandards gewährleisten.Wenn das Erstellen Ihrer eigenen nicht Ihren Wünschen entspricht, können Sie Distributor -Websites nach verfügbaren Komponenten -Fußabdrücken erkunden. Es ist jedoch großartig zu beachten, dass nicht alle Händler diese Ressourcen bereitstellen.

Der umfassendste Ansatz besteht darin, eine Komponentensuchmaschine zu verwenden, die Informationen von mehreren Distributoren und Herstellern konsolidiert.Diese Suchmaschinen bieten Zugriff auf CAD -Modelle, technische Spezifikationen und Datenblätter, sodass Sie die genauesten und zuverlässigsten Fußabdrücke für Ihre Designs finden können.Durch die Verwendung dieser Ressourcen stellen Sie sicher, dass die von Ihnen ausgewählten Fußabdrücke die höchsten Standards für Präzision und Zuverlässigkeit für eine erfolgreiche PCB -Montage erfüllen.

Verwendung von 0402 Widerständen in der modernen Elektronik

Die 0402 -Widerstandspaketkomponenten sind in Anwendungen wichtig, bei denen der Platz eine Prämie ist und sie in verschiedenen fortschrittlichen elektronischen Systemen weit verbreitet werden.

•Smartphones und mobile Geräte

Abbildung 3. 0402 Widerstand in Smartphones und mobilen Geräten

0402 Widerstände sind primär für die Funktionalität der mobilen Technologie, einschließlich Smartphones, Tablets und tragbaren Geräten.Diese kompakten Komponenten bei der Verwaltung der Leistung, der Ermöglichung von Touchscreens, der Verbesserung der Sensorfunktionen und der Unterstützung der drahtlosen Kommunikation.Die geringe Größe von 0402 Widerständen ermöglicht dichtere Layouts von PCB, die fortgeschrittene Funktionen in mobile Geräte einbeziehen und gleichzeitig ihre schlanken Profile beibehalten.Auf diese Weise können Hersteller die Leistung und Fähigkeiten ihrer Produkte optimieren, ohne das Design und die Benutzererfahrung zu beeinträchtigen.

• Tragbare Elektronik- und IoT -Geräte

Abbildung 4. 0402 Widerstand in tragbaren Elektronik- und IoT -Geräten

0402 Widerstände sind in Geräte wie Smartwatches, Fitness-Tracker und IoT-Sensoren eingebettet, um Strom und Spannung in Schaltkreisen mit geringer Leistung zu verwalten.Dies verbessert die Effizienz der Geräte und erweitert die Akkulaufzeit, was für die Zuverlässigkeit kompakter Geräte unerlässlich ist.

• Kfz -Elektronik

Abbildung 5. 0402 Widerstand in der Automobilelektronik

0402 Widerstände werden in Systemen wie Motorsteuerungen, Infotainment, LED-Beleuchtung und Fahrerassistanztechnologien eingesetzt.Die Haltbarkeit und das kompakte Design machen sie für Automobilanwendungen geeignet, bei denen Robustheit und effiziente Nutzung des Weltraums die Nachfrage sind.

• Medizinprodukte und Instrumentierung

Abbildung 6. 0402 Widerstand in medizinischen Geräten und Instrumenten

Im Gesundheitswesen sind 0402 Widerstände Bestandteile tragbarer medizinischer Geräte wie Blutdruckmonitore, EKG -Maschinen und Glukosemeter.Diese Geräte beruhen auf präzisen, geringen Komponenten mit geringer Leistung für genaue Messungen und kompakte Konstruktionen, wobei 0402 Widerstände für effektive, benutzerfreundliche medizinische Geräte hergestellt werden.

• Hochfrequenz-HF und drahtlose Kommunikation

Abbildung 7. 0402 Widerstand in Hochfrequenz-HF und drahtlos

In der Telekommunikation dienen 0402 Widerstände zur Aufrechterhaltung der Signalintegrität in hochfrequenten HF- und drahtlosen Systemen, einschließlich Routern und Smartphones.Ihre Fähigkeit, Interferenz zu minimieren, besteht darin, zuverlässige Kommunikation sicherzustellen.

• Unterhaltungselektronik und Smart -Home -Geräte

Abbildung 8. 0402 Widerstand in Unterhaltungselektronik und Smart -Home -Geräten

0402 Widerstände finden einen umfassenden Einsatz bei Unterhaltungselektronik und Smart -Home -Technologien wie Smart -TVs und Gaming -Konsolen.Sie verwalten die Leistung und verbessern die Funktionalität von Sensorschaltungen und Mikrocontroller -Systemen, um einen stabilen Betrieb zu gewährleisten und die Energieeffizienz zu verbessern.

• Luft- und Raumfahrt- und Verteidigungselektronik

Abbildung 9. 0402 Widerstand in der Luft- und Raumfahrt- und Verteidigungselektronik

In der Luft- und Raumfahrt- und Verteidigungsindustrie werden 0402 Widerstände für ihre Fähigkeit geschätzt, unter extremen Bedingungen zu arbeiten und gleichzeitig die Zuverlässigkeit aufrechtzuerhalten.Sie werden in Systemen wie Radar, Satellitenkommunikation und Avionik verwendet, in denen hohe Leistung und Zuverlässigkeit obligatorisch sind.

• Industrieautomatisierung und Robotik

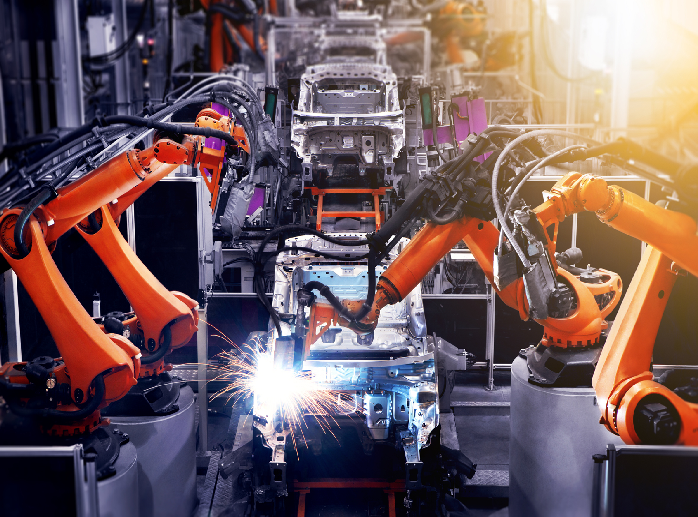

Abbildung 10. 0402 Widerstand in der industriellen Automatisierung und Robotik

Wenn industrielle Automatisierung und Robotik voranschreiten, steigt die Nachfrage nach kompakten Hochleistungskomponenten wie den 0402-Widerständen.Sie sind Lösung in Robotersensoren, motorischen Steuerungskreisen und industriellen IoT -Geräten, die Strom und Spannung regulieren, um die Präzision in Kontrollsystemen sicherzustellen.

• Batteriebetriebene Geräte und Stromverwaltungsschaltungen

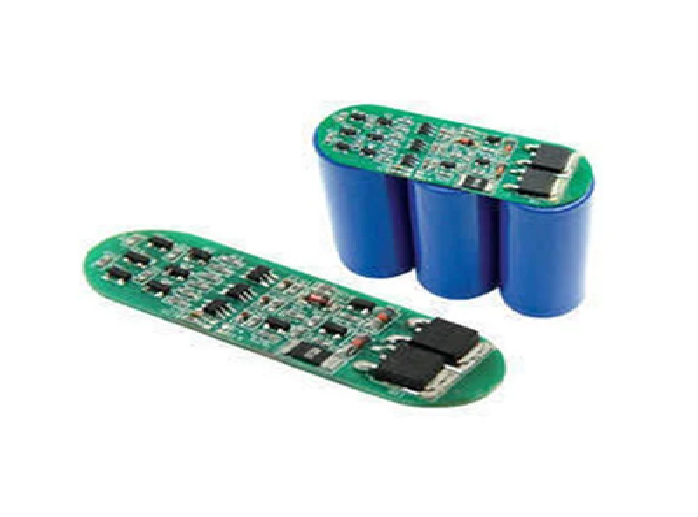

Abbildung 11. 0402 Widerstand in batteriebetriebenen Geräten und Stromverwaltungsschaltungen

In tragbaren Elektronik werden 0402 Widerstände in Batteriemanagementschaltungen, Spannungsregulatoren und Stromsensoren verwendet.Dies gilt insbesondere bei Geräten wie Hörgeräten und drahtlosen Ohrhörern, bei denen ein effizientes Stromverwaltung sowohl für Funktionen als auch für die Benutzerzufriedenheit bestimmt ist.

Vergleich von 0402 und 0603 Widerstandspaketen

Im PCB -Design ist die Auswahl der Widerstandspaketgröße von zentraler Bedeutung, um Platz, Leistung und Herstellung zu optimieren.Die Pakete 0402 und 0603, die in kompakten elektronischen Geräten bevorzugt werden, bieten unterschiedliche Vorteile, die aufgrund ihres Nutzens in Umgebungen mit hoher Dichte auf bestimmte Designs zugeschnitten sind.

Größe und Fußabdruckunterschiede

Das 0402-Paket mit nur 1,0 mm x 0,5 mm ist sehr geeignet für PCB mit hoher Dichte, bei denen die Raumkonservierung erforderlich ist.Diese kleinere Größe ermöglicht eine effizientere Auslastung der Platine in kompakten Geräten.Im Gegensatz dazu misst das 0603 -Paket 1,6 mm x 0,8 mm und schlägt ein Gleichgewicht zwischen Kompaktheit und einfacher Handhabung ein, wobei ein breiterer Anwendungsbereich eingebaut ist, bei dem die Größe gewünscht wird, aber sekundär.

Leistungsbewertung und Leistung

Die Wahl zwischen den Widerständen von 0402 und 0603 sollte auch ihre Leistungsfähigkeit in Betracht ziehen.Der 0603 kann eine höhere Leistung von ca. 0,1 W unterstützen, wodurch es für Schaltungen geeignet ist, die mehr Stromversorgung erfordern.Umgekehrt passt der 0402 mit einer Leistungsbewertung von rund 0,063W gut an, um sicherzustellen, dass der Widerstand sowohl mit dem physischen als auch dem Stromanforderungen des Geräts übereinstimmt, ohne die Leistung zu beeinträchtigen.

Anwendungen in der modernen Elektronik

Der 0402-Widerstand wird typischerweise in raumempfindlichen Geräten wie Smartphones und Wearables verwendet, wodurch deren Miniaturisierung unterstützt wird.Der etwas größere 0603 -Widerstand findet seinen Einsatz in Anwendungen, die mehr Leistung erfordern, z.Seine Größe erleichtert auch die manuelle Baugruppe und das Prototyping.

Überlegungen zur Herstellung und Montage

Die Entscheidung beeinflusst die Herstellungsprozesse.Die größere Größe des 0603 vereinfacht die Handhabung während der Montage mit automatisierten Geräten und hilft, Fehler wie Fehlausrichtung oder Grabstonierung zu reduzieren, bei denen eine Komponente während des Lötens die PCB abhebt.Diese Vorteile machen den 0603 eine bevorzugte Option in Szenarien, in denen Produktionseffizienz und niedrigere Montagerisiken Prioritäten sind.

Kosten und Verfügbarkeit

Im Allgemeinen sind 0603 Komponenten wirtschaftlicher und leichter verfügbar, was auf ihre einfache Handhabung und Popularität zurückzuführen ist.Diese Faktoren beeinflussen die Kaufentscheidungen und die Verfügbarkeit in globalen Lieferketten und beeinflussen die Kosteneffizienz eines Projekts.Sie berücksichtigen diese Aspekte in Verbindung mit den spezifischen Anforderungen ihrer Projekte, um das am besten geeignete Widerstandspaket auszuwählen.

Abschluss

Die 0402 -Paketwiderstände sind mehr als nur winzige elektronische Komponenten.Sie sind ein Beweis für die bemerkenswerten Fortschritte in der Miniaturisierung und Effizienz in der Elektronikindustrie.Dieser Artikel hat einen umfassenden Überblick über ihre Abmessungen, Standardisierung, Designüberlegungen und unterschiedliche Anwendungen in der modernen Elektronik gegeben.Mit ihrer Fähigkeit, in PCBs mit hoher Dichte zu passen und die Funktionalität von Geräten in einem Branchenspektrum zu verbessern, stellen 0402-Widerstände Amajor in die Entwicklung kompakter und effizienter elektronischer Produkte.

Häufig gestellte Fragen [FAQ]

1. Was sind 0402 Packungswiderstände?

0402 Packungswiderstände sind winzige elektronische Komponenten, die in der SMD-Technologie (Oberflächenmontage Geräte) verwendet werden.Sie sind für ihre geringe Größe bekannt und werden üblicherweise in Schaltungskonstruktionen mit hoher Dichte verwendet.

2. Warum werden 0402 Widerstände in der modernen Elektronik üblicherweise verwendet?

Ihre geringe Größe ermöglicht kompakte Schaltungskonstruktionen und macht sie ideal für die Verwendung in platzbeschränkten Anwendungen wie Smartphones, tragbaren Geräten und anderen fortschrittlichen elektronischen Systemen.

3.. Wie sind die Abmessungen eines 0402 -Widerstands?

Ein 0402 -Widerstand misst ungefähr 1,0 mm zu 0,5 mm.

4. Wie hoch ist die Leistungsbeschaffungskapazität eines 0402 -Widerstands?

Typischerweise kann ein 0402-Widerstand etwa 0,063 Watt mit Strom verarbeiten, die für Anwendungen mit geringer Leistung geeignet sind.

5. Wie wirken sich die Größe und Leistung von 0402 Widerständen auf ihre Anwendungen aus?

Die geringe Größe und die niedrigere Leistungsbeschäftigungsgrenze von 0402 Widerständen für Anwendungen, bei denen eine minimale Stromversorgung erforderlich ist, z. B. in mobilen Geräten und anderen kompakten elektronischen Baugruppen.

6. Wie vergleichen sich 0402 Widerstände mit 0603 Widerständen?

0402 Widerstände sind kleiner und haben eine niedrigere Leistung als 0603 Widerstände, was sie besser für Anwendungen mit hoher Dichte und geringem Stromverbrauch geeignet macht.Im Gegensatz dazu sind 0603 Widerstände etwas größer und können mehr Leistung bewältigen, was für Anwendungen, die eine höhere Leistung erfordern, von Vorteil ist.

7. Was sind einige spezifische Verwendungen von 0402 Widerständen in der Elektronik?

0402 Widerstände werden in Smartphones zur Verwaltung von Strom- und Signalintegrität, in tragbaren Geräten zur Größeneffizienz sowie in medizinischen Geräten verwendet, bei denen Präzision und kompaktes Design wichtig sind.
