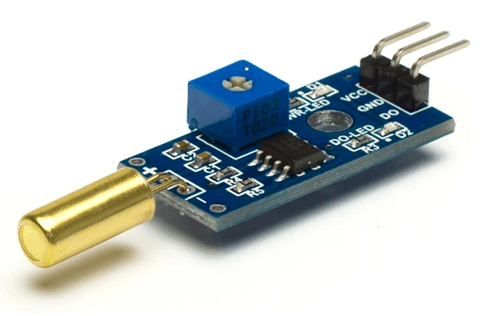

Die SW-520D Das Neigungssensormodul ist ein einfaches elektronisches Modul zur Erkennung von Neigungen, Ausrichtungsänderungen oder plötzlichen Bewegungen.Es wird häufig in grundlegenden Bewegungserkennungsanwendungen verwendet, bei denen nur ein digitales Ein-/Aus-Signal erforderlich ist.
Im Kern verwendet das Modul einen Neigungsschalter SW-520D, der eine kleine Metallkugel in einem versiegelten Rohr enthält.Wenn das Modul über einen bestimmten Winkel hinaus geneigt wird, rollt die Kugel und kommt mit den internen Stiften in Kontakt, wodurch der Stromkreis geschlossen wird.Die integrierte Komparatorschaltung wandelt diesen Vorgang in einen stabilen digitalen Ausgang um, der von Controllern wie Arduino problemlos gelesen werden kann.
Dieses Modul wird mit 3,3 V bis 5 V betrieben und wird häufig in Alarm-, Robotik-, Spielzeug- und Orientierungserkennungsprojekten eingesetzt.Wenn Sie Interesse am Kauf des Neigungssensormoduls SW-520D haben, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

|

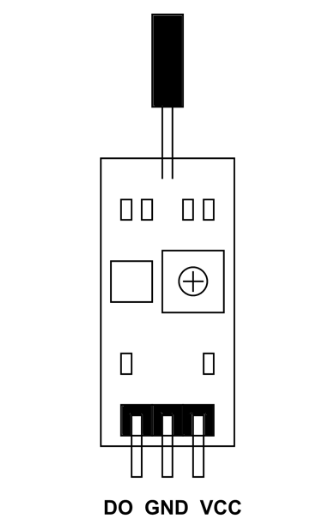

Pin
Name |
Beschreibung |
|
DO (Digital
Ausgabe) |
Bietet eine
digitales HIGH- oder LOW-Signal abhängig von der vom Gerät erkannten Neigung oder Bewegung
Sensor.Dieser Pin wird direkt mit dem digitalen Eingangspin eines Mikrocontrollers verbunden. |
|
GND (Masse) |
Bodenreferenz
für das Modul.Es muss mit der Masse (GND) der Stromversorgung verbunden werden
oder Mikrocontroller. |
|
VCC (Leistung
Versorgung) |
Liefert Strom
zum Modul.Wird normalerweise mit 3,3 V bis 5 V betrieben
kompatibel mit den meisten Mikrocontrollern wie Arduino- und ESP-Boards. |

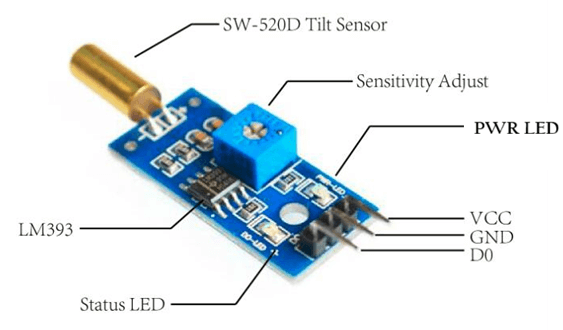

Dies ist das Hauptsensorelement des Moduls.Im Inneren des Metallrohrs befindet sich eine kleine leitfähige Kugel, die sich bewegt, wenn das Modul geneigt oder vibriert wird.Wenn die Kugel die internen Kontakte berührt, schließt sie den Stromkreis, sodass das Modul Neigung oder Bewegung erkennen kann.
Der LM393 vergleicht das Signal des Neigungssensors mit einer vom Potentiometer eingestellten Referenzspannung.Es wandelt die rohe mechanische Bewegung in ein stabiles digitales Signal um und gewährleistet so einen zuverlässigen EIN- oder AUS-Ausgang für Mikrocontroller.
Mit diesem blauen Trimmer können Sie einstellen, wie empfindlich das Modul auf Neigung oder Vibration reagiert.Durch Drehen wird die Auslöseschwelle geändert, sodass Sie je nach Bewegungsstärke feinabstimmen können, wann der Ausgang umschaltet.
Die Power-LED leuchtet, wenn das Modul ordnungsgemäß mit Strom versorgt wird.Es bietet eine schnelle visuelle Bestätigung, dass VCC und GND richtig verbunden sind.
Diese LED zeigt den Ausgangszustand des Moduls an.Es schaltet sich ein oder aus, wenn eine Neigung oder Vibration erkannt wird, was das Debuggen und Testen erheblich erleichtert.
|
Modell |
Typ |
Ausgabe |
Betrieb
Spannung |
Notizen
|
|
SW-200D /
SW-200A Neigungsschalter |
Mechanische Neigung |
Mechanisch
Kontakt |
N/A (passiv) |
Einfache Neigung
nur schalten;erfordert externen Stromkreis |
|
Merkurneigung
Wechseln |
Mechanische Neigung |
Mechanisch
Kontakt |
N/A (passiv) |
Verwendet Quecksilber
fallen lassen;äußerst zuverlässig, aber gefährlich |
|
Generisch
Vibrations-/Neigungsmodul |
Mechanisch
Neigung/Vibration |
Digital |
3,3 V – 5 V |
Ähnlich
Verhalten, zusätzliche Vibrationsempfindlichkeit |
|
ADXL335
Beschleunigungsmesser |
Analog 3-Achsen |
Analog (X/Y/Z) |
3,3 V |
Maßnahmen neigen sich nach innen
Abschlüsse;Präziser als ein einfacher Neigungsschalter |
|
ADXL345 Digital
Beschleunigungsmesser |
Digitale 3-Achsen |
I²C/SPI |
2,0 V – 3,6 V |
Digitale Daten
Ausgabe, mehrachsige Neigungs- und Bewegungsdaten |
|
MPU-6050 IMU |
6-Achsen
Beschleunigung/Gyro |
I²C |
3,3 V |
Volle Bewegung
Abtastung mit Winkelberechnung |
|
Parameter |
Spezifikation |
|
Produktname |
SW-520D Neigung
Sensormodul |
|
Sensortyp |
Mechanische Neigung
/ Vibrationsschalter |
|
Kernkomponente |
SW-520D
Kugelkippschalter |
|
Ausgabetyp |
Digitaler Ausgang
(DO) |
|
Logikebene |
TTL-kompatibel |
|
Betrieb
Spannung (VCC) |
3,3 V – 5 V Gleichstrom |
|
Ausgangsstrom
(Max) |
≤ 15 mA |
|
Schnittstelle |
Digital (direkt
MCU-Verbindung) |
|
Trigger-Methode |
Neigung oder plötzlich
Bewegung |
|
Empfindlichkeit
Anpassung |
Über Bord
Potentiometer |
|
Komparator-IC |
LM393 (üblicherweise
gebraucht) |
|
Betrieb
Temperatur |
0°C bis +80°C |
|
Reaktionszeit |
Mechanisch
(sofort bei Bewegung) |
|
Macht
Verbrauch |
Sehr niedrig |
|
Montageart |
Durchgangslochstift
Kopfzeile |
|
Modul
Abmessungen |
~30 mm × 14 mm
(typisch) |
|
Lebenserwartung |
Lange mechanisch
Leben |
• Großer Betriebsspannungsbereich - Das SW-520D-Sensormodul wird mit 3,3 V bis 5 V DC betrieben, sodass es nahtlos mit den meisten Mikrocontrollern und Logiksystemen zusammenarbeitet.Diese große Auswahl vereinfacht das Leistungsdesign und die Integration.
• Digitaler TTL-Ausgang - Das Modul gibt ein stabiles TTL-kompatibles digitales Signal aus, sodass Neigungsereignisse ohne zusätzliche Signalaufbereitung direkt über einen digitalen Eingangspin gelesen werden können.
• Einfache Neigungs- und Bewegungserkennung - Ein mechanischer Kugelkippschalter erkennt Ausrichtungsänderungen und plötzliche Bewegungen.Beim Kippen oder Schütteln schließt der interne Kontakt und löst das Ausgangssignal aus.
• Einstellbare Empfindlichkeit - Mit einem integrierten Potentiometer können Benutzer die Auslöseschwelle anpassen.Dies hilft bei der Feinabstimmung der Reaktion für verschiedene Neigungswinkel oder Vibrationsintensitäten.
• Integrierte Komparatorschaltung - Der eingebaute Komparator (normalerweise LM393) verarbeitet das mechanische Rohsignal und liefert einen sauberen, zuverlässigen digitalen Ausgang, der die Stabilität und Genauigkeit verbessert.
• Visuelle Statusanzeige - Eine integrierte LED zeigt den Ausgangszustand des Sensors an und erleichtert so das Debuggen und Testen während der Entwicklung.
• Schnelle Reaktionszeit - Da der Sensor einen mechanischen Schalter verwendet, reagiert er sofort auf Bewegung oder Neigung und eignet sich daher für Echtzeit-Erkennungsanwendungen.
• Geringer Stromverbrauch - Der SW-520D verbraucht nur minimalen Strom und eignet sich daher ideal für batteriebetriebene und energiesparende Designs.
• Rauschresistenter Ausgang - Das auf Komparatoren basierende Design trägt dazu bei, Fehlauslösungen durch elektrisches Rauschen zu reduzieren und verbessert so die Zuverlässigkeit in realen Umgebungen.
• Einfache Mikrocontroller-Schnittstelle - Mit nur VCC-, GND- und DO-Pins kann das Modul ohne zusätzliche Komponenten direkt mit Arduino, ESP8266, ESP32 und ähnlichen Plattformen verbunden werden.
• Kompaktes und langlebiges Design - Der geringe Platzbedarf auf der Leiterplatte und die einfache Struktur erleichtern die Installation auf engstem Raum und sorgen gleichzeitig für eine lange Lebensdauer.

Das erste Diagramm erläutert das interne Funktionsprinzip des Neigungsschalters SW-520D.Im Inneren des Sensorkörpers befinden sich kleine Metallkugeln, die sich frei durch die Schwerkraft bewegen.Wenn der Sensor flach platziert wird, lösen sich die Kugeln von den internen Anschlüssen, sodass keine elektrische Verbindung zwischen ihnen besteht.In dieser Stellung bleibt der Schalter geöffnet und es wird kein Signal erzeugt.
Das zweite Diagramm zeigt, was passiert, wenn sich die Ausrichtung des Sensors ändert.Wenn der Sensor aufrecht geneigt wird, rollen die Metallkugeln durch die Schwerkraft in Richtung der internen Anschlüsse.Sobald die Kugeln beide Anschlüsse gleichzeitig berühren, bilden sie einen leitenden Pfad.Dadurch wird der Stromkreis geschlossen und der elektrische Zustand des Schalters geändert, was anzeigt, dass eine Neigung stattgefunden hat.
Das letzte Diagramm zeigt, wie der Neigungsschalter im SW-520D-Sensormodul verwendet wird.Da der rohe mechanische Kontakt instabil sein kann, ist er mit einer Komparatorschaltung verbunden.Wenn der Schalter aufgrund der Neigung schließt, wandelt der Komparator diese Änderung in ein sauberes digitales Signal um.Dieses Signal treibt eine Anzeige-LED an und kann auch sicher von einem Mikrocontroller gelesen werden, wodurch das Modul in praktischen Anwendungen einfach zu verwenden ist.
Das folgende Diagramm zeigt, wie das Neigungssensormodul SW-520D mit einem Arduino Uno verbunden wird, um Ausrichtungsänderungen zu erkennen.Das Modul verwendet vier Pins: VCC und GND liefern 5 V Strom vom Arduino, während DO und AO digitale und analoge Ausgänge für die Neigungserkennung bereitstellen.

Der digitale Ausgang (DO) ist mit dem Arduino-Pin D2 verbunden und fungiert wie ein Schalter.Wenn der Sensor einen bestimmten Neigungswinkel erreicht, schließt die interne Metallkugel den Stromkreis und ändert den Ausgangszustand auf HIGH oder LOW.Dies ist ideal für einfache Neigungs- oder bewegungsgesteuerte Anwendungen.
Der Analogausgang (AO) wird an A0 angeschlossen und gibt eine variable Spannung basierend auf Neigung oder Vibrationsintensität aus.Seine Empfindlichkeit kann über das integrierte Potentiometer angepasst werden, was eine präzisere Bewegungserkennung ermöglicht.
Der Arduino kann über USB oder eine 9-V-DC-Buchse mit Strom versorgt werden, der dann den Sensor mit geregelten 5 V versorgt.Die Beschriftungen EIN und AUS im Diagramm zeigen, wie sich die Sensorausrichtung direkt auf die Ausgangssignale auswirkt.

Dieses Diagramm zeigt eine grundlegende Signalaufbereitungsschaltung für den Neigungssensor SW-520D, nicht das gesamte Modul selbst.Es erklärt, wie der rohe Neigungsschalter stabilisiert wird, bevor er an einen Arduino-Eingang angeschlossen wird.
Der SW-520D fungiert als mechanischer Schalter.Beim Kippen schließt seine innere Metallkugel den Kontakt und verbindet die Signalleitung mit Masse (GND).Im aufrechten Zustand ist der Schalter geöffnet.
Der 10-kΩ-Widerstand (R) ist ein Pull-up-Widerstand, der an 5 V angeschlossen ist.Es hält das Ausgangssignal HIGH, wenn der Neigungsschalter geöffnet ist.Ohne diesen Widerstand würde der Ausgang schweben und instabile Messwerte liefern.
Der 100-nF-Kondensator (C) bildet mit dem Widerstand ein RC-Filter.Es glättet Geräusche, Vibrationen und Kontaktsprünge, die durch die Metallkugel im Sensor verursacht werden, was zu einem saubereren und stabileren Signal führt.
Der Ausgangsknoten ist mit Arduino D2 oder A0 verbunden, sodass das Signal entweder digital (EIN/AUS) oder analog (gefilterte Spannungsänderung) gelesen werden kann.Diese Schaltung ist üblicherweise in SW-520D-Sensormodulen integriert, um die Zuverlässigkeit zu verbessern.
• Neigungs- und Orientierungserkennung
• Diebstahl- und Manipulationserkennungssysteme
• Durch Bewegung ausgelöste Alarme
• Fahrzeugneigungs- und Vibrationsüberwachung
• Smart-Home-Sicherheitsgeräte
• Robotik-Balance und Bewegungserkennung
• Positionsüberwachung von Industrieanlagen
• DIY-Elektronik- und Arduino-Projekte
• Bewegungserkennung für Spielzeug und Spiele
• Bewegungserkennung tragbarer Geräte

• Einfache und kostengünstige Lösung zur Neigungserkennung
• Einfache Anbindung an Arduino und Mikrocontroller
• Unterstützt sowohl digitale als auch analoge Ausgabe
• Einstellbare Empfindlichkeit über integriertes Potentiometer
• Geringer Stromverbrauch
• Kompakte Größe für kleine Projekte
• Zuverlässig für grundlegende Orientierung und Bewegungserkennung
• Mechanisches Design, anfällig für Kontaktprellen
• Begrenzte Genauigkeit im Vergleich zu MEMS-Neigungssensoren
• Erkennt nur Neigung oder Vibration, nicht den genauen Winkel
• Empfindlich gegenüber starken Vibrationen und Stößen
• Nicht für hochpräzise Bewegungserkennung geeignet
• Verschleiß im Laufe der Zeit durch bewegliche Innenteile
Die Neigungssensormodul SW-520D ist eine praktische Wahl für grundlegende Neigungs- und Bewegungserkennungsaufgaben, bei denen Einfachheit, niedrige Kosten und Benutzerfreundlichkeit entscheidende Anforderungen sind.Sein mechanischer Neigungsschalter, die einstellbare Empfindlichkeit und der komparatorbasierte Digitalausgang ermöglichen die zuverlässige Erkennung von Orientierungsänderungen ohne komplexe Signalverarbeitung.Obwohl es keine präzisen Winkelmessungen wie MEMS-Beschleunigungsmesser liefern kann, eignet es sich gut für Alarme, Diebstahlsicherungssysteme, Robotik und allgemeine Arduino-Projekte.
Der SW-520D ist ein normalerweise offener mechanischer Neigungsschalter.Es schließt den Stromkreis nur, wenn es über einen festgelegten Schwellenwert hinaus gekippt oder geschüttelt wird.
Ja.Neben der Neigung reagiert die innere Metallkugel auch auf plötzliche Vibrationen oder Bewegungen und löst den Ausgang kurzzeitig aus.
Ja.Das Modul arbeitet mit 3,3 V bis 5 V und ist daher mit ESP32, ESP8266, Arduino und ähnlichen Platinen kompatibel.
Eine zufällige Auslösung erfolgt normalerweise aufgrund mechanischer Kontaktprellen oder übermäßiger Vibrationen.Durch Anpassen des Empfindlichkeitspotentiometers können Fehlauslösungen reduziert werden.
Nein. Der SW-520D erkennt nur Neigungs- oder Bewegungsereignisse und kann Winkelgrade nicht wie Beschleunigungsmesser messen.
Die Ausgabedauer hängt davon ab, wie lange der interne Ball den Kontakt aufrechterhält, was normalerweise nur kurz ist, sofern die Kippposition nicht beibehalten wird.
Nein. Durch Drehen des Potentiometers wird das Modul nicht beschädigt, extreme Einstellungen können jedoch zu einem überempfindlichen oder nicht reagierenden Verhalten führen.
Nein. Die meisten SW-520D-Module verfügen über integrierte Pull-up-Widerstände und Filterkomponenten, die eine direkte Mikrocontroller-Verbindung ermöglichen.
Ja.Die physische Ausrichtung des Sensors bestimmt, wie leicht sich die interne Kugel bewegt, und wirkt sich direkt auf das Erkennungsverhalten aus.
Der SW-520D ist einfacher, billiger und benutzerfreundlicher, aber Beschleunigungsmesser liefern präzise mehrachsige Bewegungs- und Winkeldaten.
