STM32U5: Der Ultra-Low-Power-Mikrocontroller der nächsten Generation

In diesem Artikel erkunden wir die STM32U5-Serie – die neueste Generation von 32-Bit-Mikrocontrollern von STMicroelectronics, die Leistung bei extrem geringem Stromverbrauch, erweiterte Sicherheit und Verarbeitungseffizienz neu definieren.In diesem Beitrag werden wir untersuchen, wie der STM32U5 bemerkenswerte Energieeinsparungen, eine längere Batterielebensdauer, verbesserte Sicherheit und eine breite Ökosystemunterstützung erzielt, was ihn zur ersten Wahl für alle macht, die sowohl Leistung als auch Effizienz im Embedded-Design suchen.

Katalog

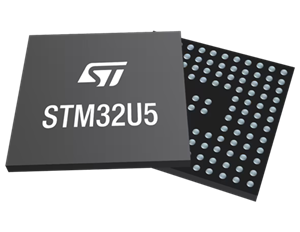

STM32U5-Übersicht

Der STM32U5 Die Serie von STMicroelectronics ist eine leistungsstarke Reihe von 32-Bit-Mikrocontrollern, die auf dem Arm® Cortex®-M33-Kern basieren.Es kombiniert hohe Leistung, fortschrittliche Sicherheit und extrem niedrigen Stromverbrauch, um den Anforderungen moderner Embedded-Designs gerecht zu werden.Der STM32U5 ist ideal für Wearables, persönliche medizinische Geräte, Smart-Home-Systeme und Industriesensoren und liefert zuverlässige Rechenleistung bei gleichzeitig bemerkenswert niedrigem Energieverbrauch.Mit bis zu 2 MB Dual-Bank-Flash-Speicher, 786 KB SRAM und Unterstützung für Temperaturen bis 125 °C bietet es Ingenieuren die Flexibilität, die sie für komplexe Anwendungen in kompakten Designs benötigen.

Die Energieeffizienz ist eine entscheidende Stärke des STM32U5.Es erreicht führende Energie-Benchmarks – 535 ULPMark-CP, 149 ULPMark-PP und 133.000 SecureMark-TLS – dank seines Low Power Background Autonomous Mode (LPBAM), der es Peripheriegeräten und DMA ermöglicht, auch im Stoppmodus zu funktionieren.Der Verbrauch sinkt auf bis zu 110 nA beim Herunterfahren, 300 nA im Standby-Modus und 1,7 µA im Stopp-Modus 3. Die Sicherheit ist ebenso hochentwickelt und verfügt über Arm TrustZone®, AES-Verschlüsselung und einen Public Key Accelerator (PKA), der gegen Seitenkanalangriffe resistent ist.Der nach PSA und SESIP Level 3 zertifizierte STM32U5 verfügt außerdem über einen Hardware Unique Key (HUK)-Speicher und eine aktive Manipulationserkennung, was einen starken Schutz für angeschlossene, batteriebetriebene Geräte gewährleistet.

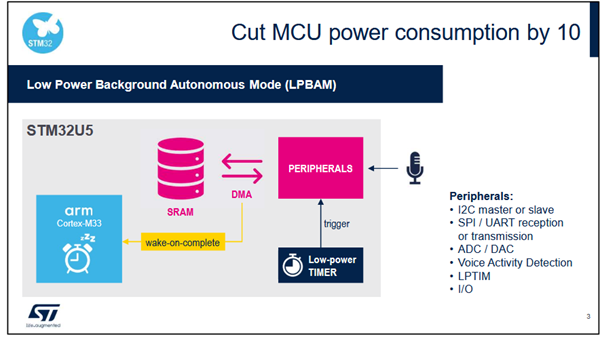

Reduzierung des Stromverbrauchs des STM32U5

Der STM32U5 verfügt über eine neue Funktion, die dazu beiträgt, den Stromverbrauch in elektronischen Geräten erheblich zu reduzieren.Diese Funktion wird als Low-Power Background Autonomous Mode (LPBAM) bezeichnet und verändert die Art und Weise, wie die Energie in Mikrocontrollern verwaltet wird.Mit LPBAM kann der STM32U5 seine Teile selbst dann arbeiten lassen, wenn der Hauptprozessor schläft.Das bedeutet, dass wichtige Teile wie I²C, SPI, UART, ADC, DAC, Spracherkennung, Timer und Ein-/Ausgabepins weiterhin ihre Arbeit erledigen können, ohne den Hauptkern aufzuwecken.

Normalerweise wechseln Mikrocontroller zwischen Aktiv- und Energiesparmodus, um Energie zu sparen.Aber mit LPBAM kann der STM32U5 im Stop-Modus bleiben und gleichzeitig bestimmte Aufgaben ausführen.Es nutzt direkten Speicherzugriff (DMA) und Low-Power-Timer, um Daten zu verschieben und Aktionen ohne die Hilfe des Hauptprozessors auszulösen.Wenn die Arbeit erledigt ist, sendet das System ein Wake-on-Complete-Signal, um den Prozessor darüber zu informieren, dass er nur bei Bedarf sicher in den Normalmodus zurückkehren kann.

Dieses intelligente Design hilft dem STM32U5, viel Strom zu sparen.Da die Peripheriegeräte ohne den Einsatz von Software oder der CPU laufen können, können einige Funktionen bis zu zehnmal weniger Strom verbrauchen als zuvor.Dadurch eignet es sich perfekt für Projekte, die eine lange Laufzeit mit Batterien erfordern.

Mit LPBAM können Entwickler Geräte herstellen, die sowohl leistungsstark als auch energiesparend sind.Der STM32U5 ist eine gute Wahl für batteriebetriebene Produkte und IoT-Geräte, die über lange Zeiträume effizient arbeiten und gleichzeitig den Energieverbrauch sehr niedrig halten müssen.

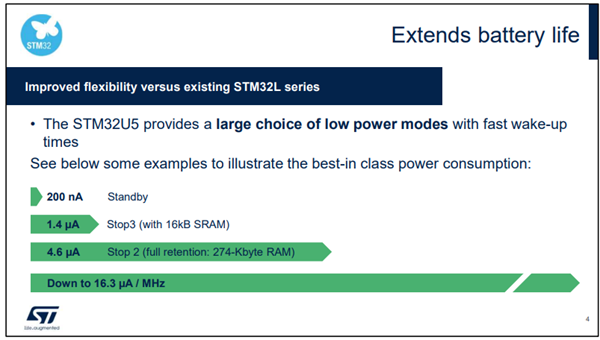

STM32U5 für längere Batterielebensdauer

Die STM32U5-Serie bietet eine hervorragende Energieeffizienz und bietet mehrere Energiesparmodi, die dazu beitragen, die Batterielebensdauer zu verlängern und gleichzeitig eine hohe Leistung aufrechtzuerhalten.Es stellt eine Verbesserung gegenüber der vorherigen STM32L-Serie dar, indem es Entwicklern mehr Flexibilität und Kontrolle über die Speicher- und Peripherieverwaltung bei Betrieb mit geringem Stromverbrauch bietet.

Neben den herkömmlichen Standby- und Shutdown-Optionen führt der STM32U5 einen neuen Stop-3-Modus ein, der den Stromverbrauch erheblich senkt und gleichzeitig die Peripheriezustände aktiv hält.Dieser Modus minimiert die Anzahl der erforderlichen Weckeingaben, sodass das System über längere Zeiträume effizient und stabil bleibt.Entwickler können auch feinabstimmen, wie SRAM im Energiesparmodus erhalten bleibt, um eine optimale Energienutzung nur für wesentliche Funktionen sicherzustellen.

Der STM32U5 erzielt in allen seinen Modi beeindruckende Leistungsergebnisse.Es verbraucht nur 200 nA im Standby-Modus, 1,4 µA im Stop-3-Modus mit 16 KB SRAM und 4,6 µA im Stop-2-Modus mit 274 KB SRAM.Selbst im aktiven Modus behält er einen hervorragenden Wirkungsgrad von 16,3 µA pro MHz bei.Diese Zahlen zeigen, wie der STM32U5 hohe Leistung mit extrem niedrigem Energieverbrauch in Einklang bringt und damit einen neuen Maßstab für energiesparende Mikrocontroller setzt.

Unabhängige Ergebnisse von EEMBC ULPBench bestätigen die erstklassige Leistung des STM32U5.Seine große Auswahl an Energiemodi, schnelle Weckzeiten und optimierte Energiesteuerung machen es zu einer idealen Lösung für Entwickler, die moderne, langlebige und batteriebetriebene Geräte bauen.

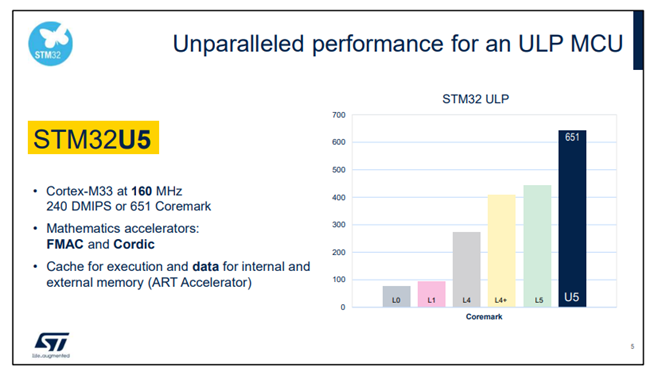

STM32U5 Ultra-Low-Power-Leistung

Der STM32U5 bietet außergewöhnliche Leistung und Energieeffizienz und setzt neue Maßstäbe für Mikrocontroller mit extrem geringem Stromverbrauch.Es basiert auf fortschrittlicher 40-nm-Technologie und nutzt den Arm Cortex-M33-Kern mit 160 MHz, der bis zu 240 DMIPS oder 651 CoreMark liefert.Dadurch kann der STM32U5 anspruchsvolle Anwendungen bewältigen und gleichzeitig einen geringen Stromverbrauch beibehalten.

Einer der Hauptvorteile besteht darin, dass die Entscheidung zwischen Geschwindigkeit und Effizienz entfällt.Der STM32U5 kombiniert hohe Rechenleistung mit optimiertem Energiemanagement und ist somit ideal für Anwendungen, die sowohl Leistung als auch eine lange Batterielebensdauer erfordern.

Die MCU umfasst außerdem integrierte Mathematikbeschleuniger wie FMAC und Cordic, die komplexe Berechnungen schneller und genauer durchführen.Diese Beschleuniger verbessern die Echtzeitverarbeitung für Aufgaben wie digitale Filterung, Motorsteuerung und Signalanalyse und ermöglichen es Entwicklern, eine höhere Präzision mit weniger Verarbeitungsaufwand zu erreichen.

Um die Geschwindigkeit weiter zu steigern, ist im STM32U5 ein ART Accelerator integriert, der den Zugriff auf den internen und externen Speicher verbessert.Diese Funktion sorgt für eine schnellere Datenverarbeitung und eine reibungslosere Programmausführung, was zu einem reaktionsschnelleren und effizienteren System führt.

Mit seinem leistungsstarken Kern, fortschrittlichen Beschleunigern und energieoptimiertem Design liefert der STM32U5 hohe Leistung ohne Einbußen bei der Akkulaufzeit.Es ist die perfekte Wahl für Ingenieure, die eingebettete Systeme der nächsten Generation entwickeln, die sowohl Leistung als auch Effizienz erfordern.

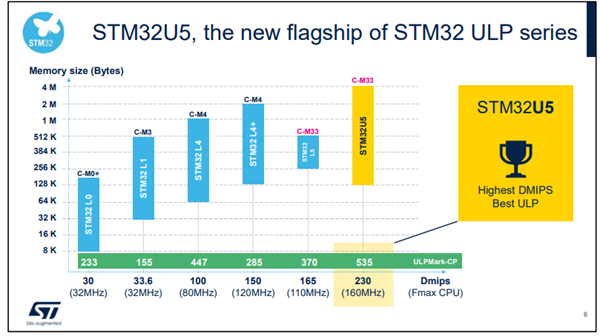

STM32U5: Flaggschiff der ULP-MCU-Serie

Der STM32U5 ist das neue Flaggschiff der STM32 Ultra-Low-Power (ULP)-Serie und kombiniert außergewöhnliche Energieeffizienz mit hoher Leistung.Es basiert auf der fortschrittlichen 40-nm-Technologie und bietet hervorragende Verarbeitungsfähigkeiten bei gleichzeitig extrem niedrigem Energieverbrauch.

Angetrieben durch den Arm Cortex-M33-Kern mit bis zu 160 MHz erreicht der STM32U5 eine beeindruckende Rechenleistung von 535 DMIPS und positioniert sich damit als einer der leistungsstärksten MCUs in der ULP-Kategorie.Dadurch können Entwickler kompromisslos Anwendungen entwickeln, die sowohl eine starke Leistung als auch eine lange Akkulaufzeit erfordern.

Der STM32U5 bietet außerdem Flexibilität durch eine große Auswahl an Speichergrößen, Paketen und Leistungsstufen.Dadurch eignet es sich für eine Vielzahl von Anwendungen wie tragbare Technologie, IoT-Geräte, Gesundheitssysteme und Industriesensoren.Entwickler können problemlos Konfigurationen auswählen, die ihren Designanforderungen am besten entsprechen und gleichzeitig von der gleichen energieeffizienten Architektur profitieren.

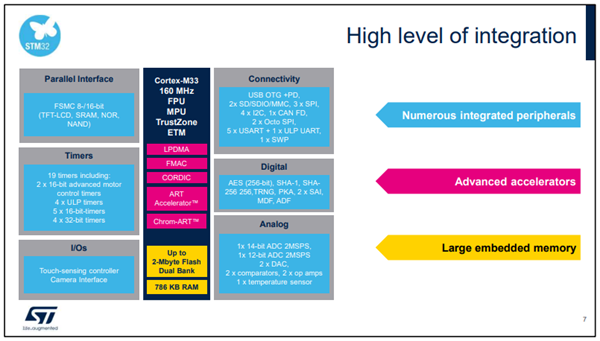

STM32U5 Hoher Integrationsgrad

Der STM32U5 bietet ein hohes Maß an Integration und kombiniert leistungsstarke digitale und analoge Peripheriegeräte mit fortschrittlichen Hardwarebeschleunigern in einer effizienten Plattform.Es ist für Entwickler konzipiert, die in ihren eingebetteten Systemen zuverlässige Leistung, Flexibilität und geringen Stromverbrauch benötigen.

Der STM32U5 wird von einem ARM Cortex-M33-Kern mit 160 MHz angetrieben und verfügt über mehrere wichtige Beschleuniger wie DMA, FMAC, CORDIC und den ART Accelerator.Diese Komponenten erhöhen die Rechengeschwindigkeit für mathematische Operationen, Datenverarbeitung und Signalsteuerung.Der Chrom-ART Accelerator verbessert die Leistung weiter, indem er grafische Aufgaben effizient erledigt, was ihn ideal für Anwendungen macht, die reibungslose Benutzeroberflächen oder visuelles Rendering erfordern.

Der STM32U5 integriert außerdem eine breite Palette digitaler und analoger Peripheriegeräte, darunter mehrere Timer, ADCs, DACs, Komparatoren und verschiedene Kommunikationsschnittstellen wie USB, SPI, I²C, CAN und UART.Diese umfassende Konnektivität ermöglicht es Entwicklern, komplexe Systeme mit weniger externen Komponenten aufzubauen und gleichzeitig einen schnellen und stabilen Betrieb aufrechtzuerhalten.

Zur Unterstützung anspruchsvoller Anwendungen verfügt der STM32U5 über bis zu 2 MB Flash-Speicher und 786 KB SRAM.Diese große integrierte Speicherkapazität ermöglicht eine schnellere Programmausführung, eine effiziente Datenverarbeitung und eine verbesserte Systemreaktionsfähigkeit.

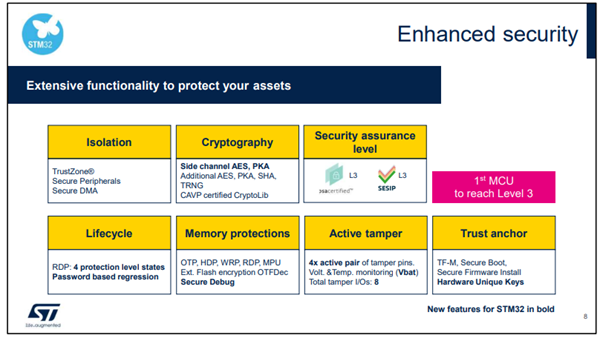

STM32U5 Erweiterte Sicherheitsfunktionen

Der STM32U5 setzt einen neuen Standard für die Mikrocontroller-Sicherheit mit erweiterten Schutzfunktionen zum Schutz von Daten, Firmware und Hardware.Es ist die erste MCU, die für PSA Level 3 und SESIP Level 3 zertifiziert ist und das höchste Maß an eingebetteter Sicherheit bietet.

Angetrieben durch den Arm Cortex-M33-Kern mit TrustZone®-Technologie trennt der STM32U5 sichere und nicht sichere Vorgänge, um unbefugten Zugriff zu verhindern.Es unterstützt starke kryptografische Funktionen, einschließlich AES-Verschlüsselung, Public Key Accelerator (PKA), SHA und True Random Number Generator (TRNG), alle validiert nach den CAVP CryptoLib-Standards für vertrauenswürdige Verschlüsselung und Authentifizierung.

Der STM32U5 verbessert den Schutz durch mehrere Speicherschutzmaßnahmen wie RDP, WRP, OTP, HDP und MPU sowie sicheres Debugging und externe Flash-Entschlüsselung (OTFDec).Sein aktives Manipulationssystem verfügt über vier Manipulationsstiftpaare, Spannungs- und Temperaturüberwachung sowie automatische Datenlöschung bei Angriffsversuchen.

Zu den weiteren Vertrauensankerfunktionen gehören Secure Boot, Trusted Firmware-M (TF-M), Secure Firmware Install und Hardware Unique Keys (HUK) für verifizierte Systemintegrität.

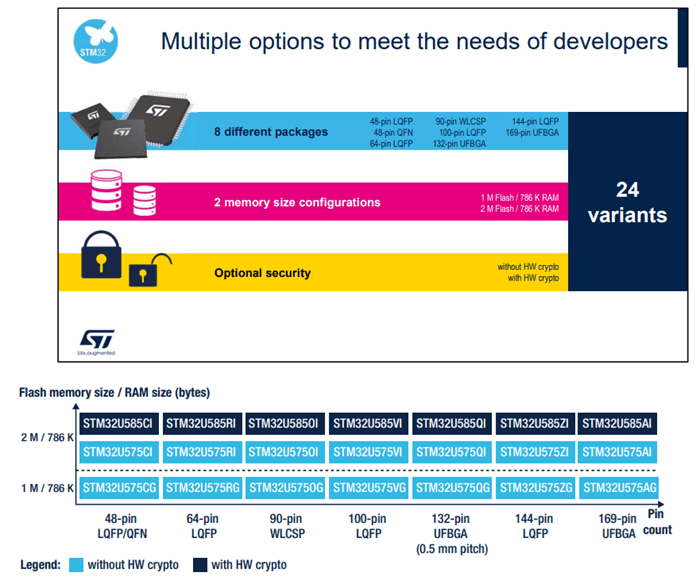

STM32U5 Umfangreiche Optionen

Die STM32U5-Serie bietet eine flexible Mikrocontroller-Plattform, die für eine Vielzahl von Entwicklungsanforderungen ausgelegt ist.Mit 24 Varianten bietet es mehrere Verpackungs-, Speicher- und Sicherheitsoptionen und gibt Entwicklern die Freiheit, Leistung und Funktionalität für jede Anwendung anzupassen.

Die Serie umfasst acht Gehäusetypen, vom kompakten 48-Pin-QFN und LQFP bis zum leistungsstarken 169-Pin-UFBGA.Diese Optionen erleichtern die Auswahl der richtigen Konfiguration, sei es für kleine IoT-Geräte oder komplexe Industriesysteme, die umfangreiche Konnektivität erfordern.

Entwickler können außerdem zwischen zwei Speicherkonfigurationen wählen: 1 MB Flash mit 786 KB RAM oder 2 MB Flash mit 786 KB RAM.Diese Flexibilität ermöglicht eine effiziente Optimierung der Speicherkapazität und des Stromverbrauchs basierend auf den Projektanforderungen.

Für Designs, die einen erhöhten Datenschutz erfordern, bietet der STM32U5 Modelle mit Hardware-Kryptographie (HW-Krypto).Diese Varianten umfassen integrierte Verschlüsselungs- und Authentifizierungsunterstützung, die sichere Kommunikation und Firmware-Schutz ermöglichen.

Die STM32U575- und STM32U585-Familien führen das Portfolio an und decken alle Speicher- und Sicherheitskonfigurationen mit unterschiedlichen Pinzahlen von 48 bis 169 Pins ab.Dies erleichtert die Skalierung oder Aktualisierung von Designs, ohne die Kernarchitektur zu ändern.

Erweiterung des technologischen Ökosystems

Kompatibilität verbessern und Vielfalt fördern

Die Einführung der STM32U5-Serie bereichert die Technologielandschaft von ST.Es bietet umfassende Kompatibilität mit Tools wie fortschrittlichen Evaluierungsboards und dem IoT Discovery Kit.Mit einer umfangreichen Auswahl von 24 Modellvarianten deckt diese Serie unterschiedliche Anforderungen in den Bereichen Speicherung, Verschlüsselung und Verpackung ab.Sie verfügen jetzt über die nötige Präzision, um Lösungen zu entwickeln, die genau auf bestimmte Designspezifikationen und betriebliche Anforderungen abgestimmt sind.

Förderung der IoT-Konnektivität und Sensorintegration

Das mit STM32U585 ausgestattete IoT Discovery Kit erweitert seine Funktion durch die Integration von Sensoren, Mikrofonen und einer dynamischen Reihe von drahtlosen Modulen.Diese Module unterstützen effizient Bluetooth-, ZigBee- und WiFi-Technologien.Mithilfe dieser Verbindungen können Entwickler komplexe Anwendungen entwerfen, die eine präzise Datenerfassung und -übertragung erfordern.Diese Fähigkeit unterstreicht die Flexibilität des Ökosystems und ebnet den Weg für innovative IoT-Anwendungen über bisherige technische Einschränkungen hinaus.

Optimierung durch Cloud-Integration und Middleware-Zugriff

Durch die nahtlose Verbindung mit Microsoft Azure über STM32Cube erweitert das Ökosystem den Zugriff auf Middleware und Echtzeitbetriebssysteme.Diese Verknüpfung verfeinert den Entwicklungsprozess und reduziert die Abhängigkeit von externen Ressourcen, was zu schnelleren Projektabschlüssen führt.Ein solch effizienter Ansatz beschleunigt die Einführung von Technologielösungen in praktischen Umgebungen, in denen die Optimierung von Zeit und Ressourcen ständig sorgfältig gesteuert wird.

Überlegungen zur Plattformentwicklung

Mit diesen Entwicklungen verkörpert die STM32U5-Serie eine visionäre Haltung, die Vernetzung und Ressourcenzugänglichkeit in den Vordergrund stellt.Dieser Fortschritt bedeutet ein ausgeprägtes Bewusstsein für sich ändernde technologische Anforderungen und sieht zukünftige Trends vor.Durch die Einbettung dieser Attribute erfüllt die Serie gekonnt aktuelle Erwartungen und positioniert sich strategisch für zukünftige technologische Übergänge, wodurch ihre anhaltende Attraktivität und Funktionalität über die Jahre hinweg gewährleistet wird.

STM32U5 vs. STM32 Mikrocontroller

Besonderheit	STM32U5	Typisch STM32-Mikrocontroller
Kern / Architektur	Arm Cortex-M33 mit TrustZone®-Technologie	Cortex-M0, M3, Je nach Serie M4 oder M7
Maximale Uhr Geschwindigkeit	Bis zu 160 MHz	Variiert je nach Serie (bis zu 200 MHz oder höher bei einigen Modellen)
Leistung	Etwa 240 DMIPS / 651 CoreMark	Variiert;älter STM32-Modelle bieten niedrigere CoreMark-Werte
Speicher (Flash / SRAM)	Bis zu 2 MB Dual-Bank-Flash und 786 KB SRAM	Normalerweise Flash reicht von 64 KB bis 2 MB, SRAM bis 512 KB
Energieeffizienz	Extrem geringer Stromverbrauch Betrieb mit LPBAM für Hintergrundaufgaben	Standard Energiespar- und Ruhemodus, insgesamt weniger effizient
Leistung Verbrauch	110 nA (Herunterfahren), 1,7 µA (Stopp 3), 19 µA/MHz (aktiv)	Höherer Strom Verbrauch in ähnlichen Modi
Sicherheit Merkmale	Arm TrustZone®, AES-Verschlüsselung, Public Key Accelerator, Manipulationserkennung, PSA- und SESIP-Level 3 zertifiziert	Grundsicherung, oft auf AES und Watchdog-Schutz beschränkt
Hardware Beschleuniger	Beinhaltet FMAC, CORDIC, ART Accelerator und Chrom-ART für Grafiken	Einige Serien haben DSP und ART, aber eingeschränkte Beschleunigungsfunktionen
Integration Ebene	Kombiniert digital und analoge Peripheriegeräte mit starkem Energiemanagement	Variiert stark; Integrationsgrad hängt von der Serie ab
Ziel Anwendungen	IoT, Wearables, medizinische Geräte und batteriebetriebene Systeme	Allgemein eingebettet Anwendungen wie Motorsteuerung und Automatisierung
Paketoptionen	Erhältlich in 48- zu 169-Pin-Gehäusen	Umfangreiches Paket Bereich zwischen den Serien, aber je nach Familie unterschiedlich
Ökosystem Unterstützung	Unterstützt von STM32Cube, IoT Discovery Kits und Cloud-Integrationstools	Unterstützt von STM32Cube-Ökosystem und Evaluierungsboards

Abschluss

Die Mikrocontroller-Familie STM32U5 stellt den Höhepunkt der Ultra-Low-Power (ULP) MCU-Technologie von ST dar.Es vereint außergewöhnliche Geschwindigkeit, intelligentes Energiemanagement und branchenführende Sicherheitsfunktionen in einer integrierten Plattform.Vom Low-Power Background Autonomous Mode (LPBAM) bis zum TrustZone®-Schutz und der hardwarebasierten Verschlüsselung ist jedes Element auf einen langlebigen, sicheren und effizienten Betrieb ausgelegt.Neben seinen beeindruckenden technischen Stärken profitiert der STM32U5 auch vom wachsenden Entwicklungsökosystem von ST, einschließlich IoT Discovery Kits, Cloud-Integrationstools und flexiblen Konfigurationsoptionen, die Innovationen schneller und einfacher machen.Durch die Kombination von hoher Leistung und extrem niedrigem Stromverbrauch setzt der STM32U5 einen neuen Standard für das Design von Mikrocontrollern und ermöglicht es Entwicklern, intelligentere, sicherere und nachhaltigere eingebettete Lösungen für die Zukunft zu entwickeln.

Häufig gestellte Fragen [FAQ]

1. Was unterscheidet den STM32U5 von anderen STM32-Mikrocontrollern?

Der STM32U5 zeichnet sich durch seine Kombination aus hoher Leistung, extrem geringer Stromverbrauchseffizienz und fortschrittlicher Sicherheit auf Hardwareebene aus.Es nutzt den Arm® Cortex®-M33-Kern und führt die LPBAM-Funktion ein, die den unabhängigen Betrieb von Peripheriegeräten in Energiesparzuständen ermöglicht.

2. Ist der STM32U5 für batteriebetriebene Geräte geeignet?

Ja.Der STM32U5 ist für batteriebasierte Systeme konzipiert.Dank der Ultra-Low-Power-Modi und der LPBAM-Funktion können Geräte mit einer einzigen Ladung monatelang oder sogar jahrelang betrieben werden.

3. Wie verbessert LPBAM die Energieeffizienz in STM32U5?

Mit LPBAM können Peripheriegeräte und DMA weiterarbeiten, während der Hauptprozessor schläft, wodurch die CPU-Aktivität minimiert und der Energieverbrauch im Vergleich zu Standarddesigns um das bis zu Zehnfache gesenkt wird.

4. Welche Anwendungen können von STM32U5-Mikrocontrollern profitieren?

Zu den gängigen Anwendungen gehören IoT-Sensoren, Smartwatches, Gesundheitsmonitore, Industriesteuerungen und Smart-Home-Geräte, bei denen sowohl Leistung als auch Batterielebensdauer von entscheidender Bedeutung sind.

5. Unterstützt STM32U5 sichere Firmware-Updates?

Ja.Es unterstützt Secure Boot, Trusted Firmware-M (TF-M) und Secure Firmware Install (SFI), um sicherzustellen, dass nur verifizierter und authentifizierter Code auf dem Gerät ausgeführt wird.

6. Wie schnell ist der STM32U5-Prozessor?

Er läuft mit bis zu 160 MHz und erreicht etwa 240 DMIPS oder 651 CoreMark, was ihn zu einem der schnellsten MCUs in der Ultra-Low-Power-Kategorie macht.
