Leitfaden für Gleichrichter: Typen, Anwendungen, Voraussetzungen, Nachteile und ihre Funktionsweise

Gleichrichter wandeln Wechselstrom in DC um und sorgen für die Elektronik aller Größen.In diesem Artikel wird erläutert, was ein Gleichrichter ist, wie Dioden einen Einwegstromfluss ermöglichen, und die Haupttypen wie Halbwellen-, Vollwellen-, Brücken- und Spannungsmultiplikatoren.Außerdem werden ihre Vor- und Nachteile beschrieben und ihre Anwendungen in Stromversorgungen, Ladegeräten, Kommunikation, Motorantrieben, Hochspannungsübertragung, Schweißen, UPS, SMPs, Solar- und Eisenbahnsystemen hervorgehoben.

Katalog

Gleichrichter wandeln AC in Gleichstromkraft um

Was ist ein Gleichrichter?

Ein Gleichrichter ist ein elektronisches Gerät, das Wechselstrom (AC) in Gleichstrom (DC) umwandelt.Dieser Prozess ist wichtig, da Wechselstrom der Standard für die Leistungsverteilung ist, während die meisten elektronischen Geräte DC benötigen.Durch die Aktivierung dieser Umwandlung sorgen Gleichrichter für alles, von kleinen Geräten bis hin zu Industriegeräten, zuverlässige Leistung.

Halbwellenrichter

Ein Halbwellengleichrichter ist der einfachste Typ von Gleichrichter, der eine einzelne Diode verwendet, die in Reihe mit der Last verbunden ist.Im positiven Halbzyklus des Wechselstromsignals leitet die Diode den Strom durch die Schaltung, während sie im negativen Halbzyklus den Strom blockiert und den Fluss verhindert.Dies bedeutet, dass nur die Hälfte der Eingangswellenform umgewandelt wird, was zu einem pulsierenden Gleichstromausgang führt.Obwohl es weniger effizient ist als andere Gleichrichtertypen, ist der Halbwellenrichter bei Anwendungen mit geringer Leistung immer noch nützlich, bei denen Einfachheit und niedrige Kosten wichtiger sind als die reibungslose Leistung.

Rolle der Diode

Die Diode ist die Komponente eines Gleichrichters, sodass der Strom durch einen positiven Wechselstromeingang nach vorne fließt und blockiert wird, wenn sie durch einen negativen Wechselstromeingang umgekehrt ist.Diese Einweg-Funktion ermöglicht die Berichtigung.Die Auswahl der rechten Diode verbessert die Effizienz und schützt die Schaltung, während Sie in praktischen Designs häufig Kühlkörper oder Kühlmethoden verwenden, um eine Überhitzung zu verhindern und die Lebensdauer der Diode zu verlängern.

Arten von Gleichrichter und deren Verwendung

Gleichrichter sind imortante Schaltkreise, die den Wechselstrom (AC) in Gleichstrom (DC) umwandeln.Da die meisten elektronischen Geräte DC -Funktionen erfordern, machen Gleichrichter Wechselstrom aus dem für alltäglichen Technologie verwendeten Netz.Es gibt verschiedene Arten von Gleichrichter, die jeweils für bestimmte Anwendungen ausgelegt sind.

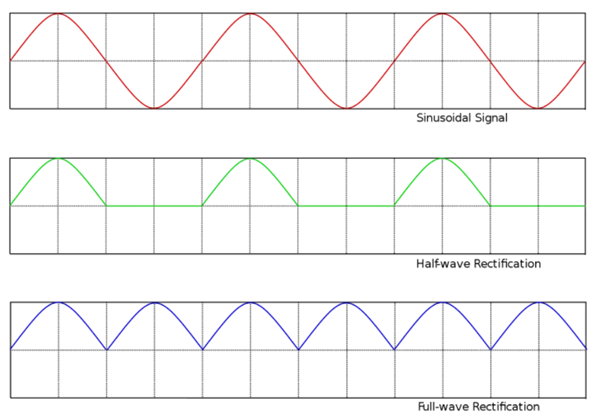

• Halbwellenrichter: Ein Halbwellengleichrichter ist der einfachste Typ des Gleichrichters.Es verwendet eine Diode, die in Serien mit der Last verbunden ist.Während der positiven Hälfte des Wechselstromzyklus ermöglicht die Diode den Strom an die Last, während sie in der negativen Hälfte den Strom blockiert.Dies erzeugt einen pulsierenden Gleichstromausgang, der nur die Hälfte der Eingangswelle verwendet.Es ist einfach, kostengünstig und leicht zu bauen, aber weniger effizient, so dass es hauptsächlich in Geräten mit geringer Leistung wie kleinen Ladegeräten oder Signalverarbeitung verwendet wird.

• Vollwellenrichter: Ein Vollwellengleichrichter ist effizienter als ein halbwellenreichter, da er beide Hälften des Wechselstromsignals in DC umwandelt und einen glatteren Ausgang mit höherer durchschnittlicher Spannung ergibt.Es gibt zwei Haupttypen: den Center-Tap-Gleichrichter, der einen Mittel-Tap-Transformator verwendet, und zwei Dioden, die alternative Halbzyklen verarbeiten, und den Brückengleichrichter, der vier Dioden in einem Brückenaufbau verwendet und keinen Mittel-Tap-Transformator benötigt.Beide Typen funktionieren besser als Halbwellengleichrichter und werden üblicherweise in Netzteilen und elektronischen Geräten eingesetzt.

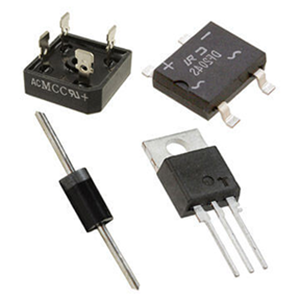

• Brückengleichrichter: Ein Brückengleichrichter ist der häufigste Typ des Vollwellengleichgleichs.Es verwendet vier Dioden, die in einer Brücke angeordnet sind, wodurch sowohl die positiven als auch die negativen Hälften des Wechselstromsignals in DC umwandelt werden können.Es ist kompakt, effizient und einfach zu bedienen, was es in Heimatträgen, industriellen Systemen und vielen kleinen elektronischen Geräten beliebt macht.

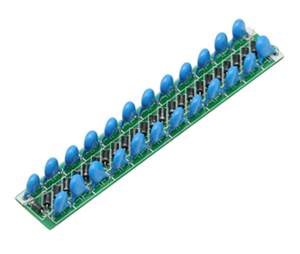

• Spannungsmultiplikatorgleichrichter : Wenn eine höhere Gleichstromspannung benötigt wird, werden Spannungsmultiplikatoren verwendet, da sie die Spannung über dem Wechselstromeingang erhöhen, indem eine Mischung aus Dioden und Kondensatoren verwendet wird.Ein häufiges Beispiel ist der Cockcroft-Walton-Multiplikator.Diese Schaltungen werden häufig in CRT-Displays, Röntgenmaschinen und wissenschaftlichen Werkzeugen verwendet, die eine sehr hohe Gleichstromspannung benötigen, ohne große Transformatoren zu verwenden.

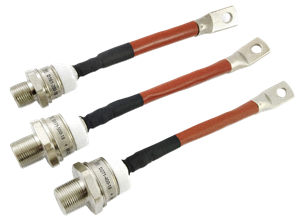

• LeistungsdiodenGleichrichter: Leistungsdioden sind übliche PN-Junction-Dioden, die zur Umstellung von Wechselstrom in DC in niedrigen bis mittleren Leistungsschaltungen verwendet werden.Ihre Leistung hängt davon ab, wie viel umgekehrte Spannung sie bewältigen können und wie viel Strom sie tragen können.Sie werden häufig in einfachen DC-Netzteilen und elektronischen Geräten mit geringer Leistung verwendet.

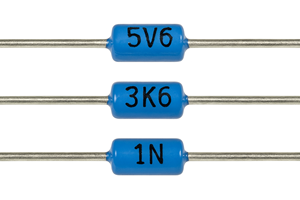

• Zener -Diodengleichrichter: Zener -Dioden helfen nicht nur bei der Korrektur der AC, sondern auch bei der Steuerspannung, indem sie auf einem festen Niveau gehalten werden.Nachdem der Wechselstrom in DC umgewandelt wurde, stabilisiert eine Zenerdiode den Ausgang und verhindert, dass er über einen festgelegten Wert liegt.Sie werden üblicherweise zur Leistungsregulierung, zur Spannungsreferenzversorgung und zur Reduzierung von Ripple in Schaltkreisen verwendet.

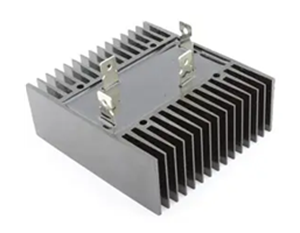

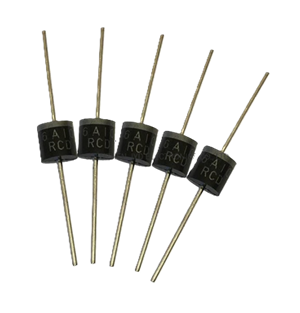

• Schottky Diode Gleichrichter: Schottky -Dioden arbeiten schneller und haben einen niedrigeren Spannungsabfall als normale PN -Dioden, was sie sehr effizient macht.Sie ermöglichen jedoch einen mehr umgekehrten Leckstrom, sodass sie eine gute Wärmesteuerung benötigen.Sie werden üblicherweise zum Schalten von Netzteilen, Hochfrequenzschaltungen und DC-Konvertern mit niedriger Spannung verwendet.

Vor- und Nachteile von Gleichrichter

Profis	Nachteile
AC zu DC -Konvertierung: Konvertiten Wechselstrom in einen Gleichstrom wechseln, wodurch die Stromversorgung für elektronische Stromversorgung verwendet wird Geräte.	Spannungswelle: verursacht ungleiche Gleichstrom Ausgabe, die Filter wie Kondensatoren oder Induktoren zur Stabilisierung erfordert.
Effiziente Leistungsumwandlung: Minimiert den Energieverlust, reduziert die Wärme und verbessert die Gesamtleistung.	Harmonische Verzerrung: kann senken die Effizienz von Geräten in der Nähe, die häufig harmonische Filter oder besser erfordern Schaltungsdesign.
Flexible Designoptionen: Erhältlich in Halbwellen-, Vollwellen-, Brücken- und Mittel-Tap-Designs für unterschiedliche Bedürfnisse.	Niedriger Leistungsfaktor: Nutzt Energie weniger effizient, was zu höheren Kosten führt, sofern nicht mit Leistungsfaktor korrigiert werden Korrektur (PFC).
Kostengünstige Leistungsumwandlung: Einfach zu entwerfen und herzustellen, wodurch Gleichrichter für alle Geräte erschwinglich werden Typen.	Wärmeerzeugung: produziert signifikante Wärme bei hohen Leistungsstufen, die Kühlmethoden wie Wärme erfordert Waschbecken oder Fans.
Zuverlässigkeit und Haltbarkeit: Festkörperdesign ohne bewegliche Teile sorgt für eine lange Lebensdauer und niedrig Wartung.	Elektromagnetische Störung (EMI): Kann in der Nähe von Geräten betroffen sein, die Abschirmung und Filtern erfordern Probleme minimieren.

Vielseitige Verwendungen von Gleichrichter

Gleichrichter, die Transformatoren von Elektrizität, navigieren in einer Vielzahl von Landschaften in Stromversorgungssystemen und Elektronik und dienen explorativen Zwecken in zahlreichen Domänen.

Stromversorgungseinheiten

Bei der Hochspannungsübertragung wechseln Gleichrichter die Wechselstromleistung in Hochspannungs-Gleichstrom-DC und erleichtert es, Strom über große Entfernungen mit weniger Verlust zu versenden.Tatsächliche Anwendungen reduzieren die Übertragungskosten und sparen Energie, wodurch die Stromversorgung effizienter bereitgestellt und nachhaltige Energie in großen Bereichen unterstützt wird.

Batterieladegeräte

Gleichrichter spielen eine wichtige Rolle bei Batterielegeln für Geräte wie Smartphones, Laptops und Elektrofahrzeuge.Sie wechseln AC in DC, was für das Laden von Batterien benötigt wird.Mit zunehmendem Wachstum der mobilen Technologie steigt die Notwendigkeit einer schnelleren und effizienteren Aufladung weiter.Moderne Gleichrichter-Designs machen das Laden schneller und schützen gleichzeitig die Akkulaufzeit und bieten Ihnen sowohl Bequemlichkeit als auch länger anhaltende Geräte.

Kommunikation

In Kommunikationssystemen werden Gleichrichter verwendet, um Amplituden-modulierte (AM) -Signale durch Trennen nützlicher Informationen vom Trägersignal.Dieser Prozess ist wichtig für ein klares und zuverlässige Übertrag.Im Laufe der Zeit hat die Gleichrichtertechnologie fortgeschritten, die Signalqualität verbessert und die Kommunikation präziser und zuverlässiger gestaltet, insbesondere in Situationen, in denen Genauigkeit sehr wichtig ist.

Gleichrichter in DC -Motorfahrten

Gleichrichter liefern DC -Strom für Motorantriebe, die in vielen Industrieautomaten und Verbrauchergeräten eingesetzt werden.Durch die Bereitstellung eines stetigen Gleichstroms verbessern die Gleichrichter die Genauigkeit und Zuverlässigkeit von Motorsteuerungssystemen und ermöglichen es den Maschinen, reibungsloser und effizienter zu laufen.Starke und gut konzipierte Gleichrichtersysteme tragen auch dazu bei, die Lebensdauer von Motorantrieben zu verlängern und ihre Leistung zu steigern und Fortschritte und Innovationen in der Industrie zu unterstützen.

Hochspannungsübertragung

Bei der Hochspannungsübertragung wechseln Gleichrichter die Wechselstromleistung in Hochspannungs-Gleichstrom-DC, was es ermöglicht, Strom über große Entfernungen mit sehr geringem Verlust zu versenden.Praktische Projekte zeigen, dass die Verwendung von Gleichrichter auf diese Weise die Übertragungskosten senkt, die Energieverschwendung verringert und die Bereitstellung nachhaltiger Strom über weite Bereiche hinweg senkt.

Schweißausrüstung

Gleichrichter in Schweißgeräten liefern die für das Lichtbogenschweißen benötigte Gleichstromleistung.Sie sorgen für ein stabiles und zuverlässiges Schweißen, was für die Herstellung und den Bau wichtig ist.Studien und praktische Verwendung zeigen, dass gute Gleichrichtersysteme den Schweißprozess glatter und konsistenter machen und sowohl die Sicherheit als auch die Stärke der fertigen Struktur verbessern.

Gleichrichter in ununterbrochenen Stromversorgungen (UPS)

Ununterbrochene Stromversorgungen (UPS) verwenden Gleichrichter, um ihre Batterien aufzuladen und während der Ausfälle Sicherungsleistung zu liefern.Die Zuverlässigkeit eines UPS hängt davon ab, wie gut seine Gleichrichter funktionieren, da sie sowohl die Energiespeicherung als auch die Notstromabgabe abwickeln.Experten stellen fest, dass fortschrittliche Gleichrichterentwürfe in UPS -Systemen die Zuverlässigkeit verbessern und die Geschäftskontinuität, insbesondere in Rechenzentren und anderen kritischen Einrichtungen, sicherstellen.

Gleichrichter in Switched-Mode-Netzteilen (SMPS)

Die Stromversorgungsversorgungsversorgungsversorgungsversorgungen für den Schaltungsmodus umfassen Gleichrichter für effizientes Wechselstrom zu DC-Übergängen, erhöhen die Stromversorgung und die Verbesserung der Wirksamkeit der elektronischen Geräte.Designtrends zeigen, wie Fortschritte in der Gleichrichtertechnologie die Energieeffizienz in modernen Geräten verstärken und ökologische und wirtschaftliche Vorteile bieten.

Gleichrichter in Sonnenstromsystemen

In Solarstromsystemen wechseln Gleichrichter die DC -Leistung, die von Sonnenkollektoren hergestellt wird, in AC, das für Häuser und Unternehmen benötigt wird.Sie ermöglichen es auch, Solarenergie mit dem Hauptstromnetz zu verbinden.Gute Gleichrichterentwürfe sind wichtig, um die Solarenergie optimal zu nutzen und den Umzug in Richtung erneuerbarer Energien zu unterstützen.

Eisenbahnsysteme

Eisenbahnsysteme verwenden Gleichrichter, um die Wechselstrom von der Stromversorgung in DC zu wechseln, um Traktionsmotoren in Zügen zu leiten.Dadurch wird die Eisenbahnreise stabil, effizient und zuverlässig.Moderne Verbesserungen der Gleichrichtertechnologie haben den Eisenbahnen geholfen, Energie effizienter zu nutzen, die Elektrifizierung zu unterstützen und nachhaltigen Transport zu fördern.

Abschluss

Gleichrichter sind ein wichtiger Bestandteil der heutigen Strom- und Signalsysteme.Die Auswahl des richtigen Designs und der richtigen Diode sowie die Verwendung von Filtern, Kühlmethoden und Leistungsfaktorkorrekturen hilft ihnen, sicher, effizient und zuverlässig zu arbeiten.Ein gut gemachter Gleichrichter senkt Ripple, Wärme, Rauschen (EMI) und Energieverlust, wodurch Geräte sicher sind und stetige Leistung für Häuser, Industrien und erneuerbare Energiesysteme gewährleistet.

Häufig gestellte Fragen [FAQ]

1. Warum brauchen wir Gleichrichter in der Elektronik?

Gleichrichter werden benötigt, weil die meisten elektronischen Geräte mit DC -Strom ausgeführt werden, während das elektrische Netz AC liefert.Sie machen AC für die tägliche Technologie verwendbar.

2. Was ist Spannungswelligkeit in Gleichrichter?

Die Spannungswelligkeit ist die kleine Schwankung im Gleichstromausgang nach der Richtigkeit.Filter wie Kondensatoren oder Induktoren werden hinzugefügt, um es zu glätten.

3. Können Gleichrichter die Energieeffizienz verbessern?

Ja.Moderne Gleichrichter sollen den Stromverlust verringern, weniger Wärme erzeugen und die Effizienz des Gesamtsystems verbessern.

4. Was passiert, wenn eine Gleichrichterdiode fehlschlägt?

Eine fehlgeschlagene Diode kann keinen Stromfluss, keine verzerrte Ausgabe oder sogar Schäden an verbundenen Geräten verursachen.Das richtige Design und die korrekte Kühlung verhindern dies.

5. Wie unterstützen Gleichrichter erneuerbare Energien?

In Sonnensystemen helfen Gleichrichter bei der Umwandlung und Regulierung der Stromversorgung, damit Energie aus Sonnenkollektoren in Häusern eingesetzt und in das Netz eingespeist werden kann.
