Buck Vs Boost gegen Buck-Boost: Welchen Konverter brauchen Sie?

Kraftwerfer stellen sicher, dass Geräte effizient und zuverlässig ausgeführt werden.Unter diesen spielt der Buck Converter eine Schlüsselrolle, indem sie höhere DC -Spannungen auf niedrigere, nutzbare Werte zurückschalten.Die hohe Effizienz von über 90%macht es zu einer wesentlichen Lösung in Anwendungen, die von Smartphones und Laptops bis hin zu Automobil- und erneuerbaren Energiesystemen reichen.Neben Buck-Konvertern erweitern andere Designs wie Boost- und Buck-Boost-Konverter den Spannungsbereich und ermöglichen ein flexibles und effektives Leistungsmanagement.

Katalog

Bewertung des Buck Converters

Ein Buck-Wandler, der oft als Step-Down-Wandler erkannt wird, wandelt höhere DC-Eingangsspannungen auf niedrigere Ausgangsspannungen mit bemerkenswerter Effizienz, die häufig 90%überschreitet.Dies macht den Buck -Konverter für verschiedene technologische Anwendungen besonders attraktiv.Es wird prominent in Szenarien verwendet, in denen die Reduzierung einer 12 -V -Stromversorgung auf die unteren Spannungen, die für USB -Geräte, DRAM und CPUs benötigt werden, von entscheidender Bedeutung sind.Die Effizienz dieser Geräte ist größtenteils auf ihr Schaltnetz -Versorgungsdesign zurückzuführen, das zwei Halbleiter verwendet: eine Diode und ein Transistor.In modernen Designs kann die Diode mit einem anderen Transistor zur synchronen Korrektur ausgetauscht werden, ein Beweis für die menschliche Kreativität in der Machtelektronik und die endlose Suche nach Exzellenz in der Machtkonvertierung.

Diese Wandler sind mit mindestens einem Energiespeicherelement wie einem Induktor oder Kondensator gebaut.Viele Konfigurationen verwenden beide Komponenten, um Größe, Kosten und Effizienz-Kompromisse geschickt auszugleichen.Filter, die normalerweise aus Kondensatoren bestehen und manchmal mit Induktoren gepaart werden, werden implementiert, um die Spannungsripple sowohl in Eingangs- als auch in Ausgangsphasen zu verringern.Diese Entwurfswahl spiegelt Techniken wider, die in Industriestromsystemen enthalten sind, bei denen die Reduzierung von elektrischem Rauschen eine hohe Priorität für die stabile Funktion hat.

Eine Analyse von Schaltkonvertern, einschließlich Buck -Konvertern im Vergleich zu linearen Regulatoren, zeigt ihre klaren Vorteile.Lineare Regulatoren verschwenden zwar einfach überschüssige Energie als Wärme und machen sie für Aufgaben, die eine erhebliche Stromveränderung erfordern, weniger effizient.Die Effizienz des Buck -Wandlers bei der Reduzierung der Spannung von Niveaus wie 24 V auf 12 V oder 5 V legt seine wesentliche Rolle im zeitgenössischen elektronischen Design fest.Diese Effizienz ist besonders in Bereichen von entscheidender Bedeutung, in denen ein präzises Leistungsmanagement gesucht wird, was eine Haltung widerspiegelt, die Innovationen mit der praktischen Ausführung kombiniert.

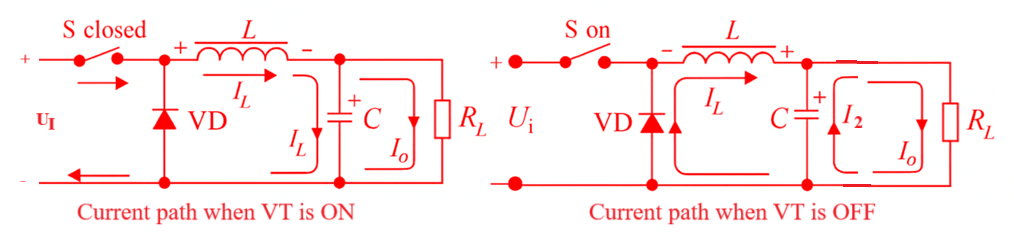

Buck Converter -Arbeitsbetrieb

Ein Buck -Wandler senkt eine höhere Gleichstrom -Eingangsspannung auf eine niedrigere stabile Ausgangsspannung.Dies geschieht, indem ein Stromtransistor schnell ein und aus mit einem PWM-Signal (Puls-Width Modulation) ein- und ausgeschaltet wird.Diese Schaltwirkung lenkt Energie durch einen Induktor und Kondensator, der die Stromversorgung speichert und freigibt, um eine stetige Versorgung der Last zu gewährleisten.

Wenn die Switch ist eingeschaltetDie Eingangsspannung wird auf den Induktor angelegt.Der Induktor speichert Energie in seinem Magnetfeld, und der Strom, der durch sie fließt, nimmt zu.Während dieser Zeit erhält die Last direkt von der Quelle Strom, während der Kondensator berechnet.

Wenn die Schalter ist aus, aus, Der Induktor liefert weiterhin Strom, indem er seine gespeicherte Energie freigibt.Die Freilaufdiode leitet, sodass der Strom zur Last fließen kann, während der Kondensator entlassen wird, um eine stabile Ausgangsspannung aufrechtzuerhalten.

Die Ausgangsspannung wird durch den Arbeitszyklus (d) bestimmt, was das Verhältnis der Schalter für die Gesamtschaltperiode entspricht.Ein höherer Arbeitszyklus führt zu einer höheren Ausgangsspannung, während ein niedrigerer Arbeitszyklus weniger produziert.

Durch diesen Prozess des Schaltens, der Energiespeicherung und des Filterens liefert der Buck -Wandler eine effiziente Spannungsregulation mit reduzierter Ripple.Seine Zuverlässigkeit und Effizienz machen es zu einer weit verbreiteten Stromversorgungslösung für Unterhaltungselektronik, industrielle Systeme und Anwendungen für erneuerbare Energien.

Anwendungen von Buck Converter

• Stromversorgungen für Laptops, Smartphones und Tablets

• Spannungsregulation in Mikrocontrollern und Prozessoren

• Batteriebetriebene Geräte für längere Laufzeit

• LED -Treiber und Beleuchtungssysteme

• Kfz -Elektronik- und Infotainment -Systeme

• Erneuerbare Energiesysteme wie Sonnenkollektoren

• Industriegeräte und Motorfahrten

Buck -Konvertervorteile und Nachteile

Vorteile des Buck Converters

• hohe Effizienz aufgrund eines geringen Stromverlusts

• Einfaches Design mit weniger Komponenten

• Bietet einen stabilen und regulierten Gleichstromausgang

• Kompakte Größe, geeignet für tragbare Geräte

• Kann einen breiten Eingangsspannungsbereich verarbeiten

Nachteile des Buck Converters

• Die Ausgangsspannung ist immer niedriger als Eingang

• Das Schalten von Rauschen kann zusätzliche Filterung erfordern

• Die Effizienz nimmt bei sehr leichten Lasten ab

• Erfordert eine präzise Kontrolle des Arbeitszyklus

• Ripple -Spannung und Strom können empfindliche Schaltkreise beeinflussen

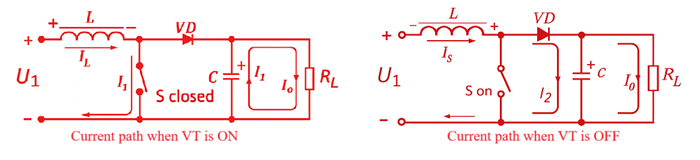

Funktionalität von Boost -Konvertern

Der Boost-Konverter der als Boost-Chopper bezeichneten Dienste ist die wichtige Funktion der Einstellung einer niedrigeren Eingangsspannung, um eine größere Ausgangsspannung zu erzielen.Dieser DC-zu-DC-Wandler umfasst mehrere wesentliche Komponenten: Er benötigt mindestens zwei Halbleitergeräte, vorwiegend eine Diode und einen Transistor, der neben einem Energiespeicherelement, am häufigsten ein Induktor, zusammenarbeitet.Kondensatoren ergänzen die Induktoren häufig sowohl an der Eingangs- als auch am Ausgangsenden und mildern die Spannungsripple, um eine konsistente und unerschütterliche Leistung aufrechtzuerhalten.

Komponenten und ihre Rollen

Der Induktor dient als Eckpfeiler des Energiemanagements und hilft vorübergehend Energie, wenn die Schaltung aktiviert wird.Der Transistor, der durch ein PWM -Signal (Pulswidth Modulation) orchestriert wird, regiert das zyklische Laden und Abladungen des Induktors.Während diese gespeicherte Energie freigegeben wird, wird sie mit der Eingangsspannung verschmilzt und durch die Diode an den Ausgang kanalisiert, wodurch eine überlegene Ausgangsspannung erzeugt wird.Durch praktische Anwendungen können feine PWM-Signale die Effizienz der Konverter erheblich steigern, da das sorgfältige Umschalttiming zu bemerkenswerten Verringerung des Energieverlusts führen kann.

Industrielle Anwendungen und deren Einfluss

Boost -Konverter werden in das Gewebe verschiedener Branchen wie Automobil-, Unterhaltungselektronik- und Batteriemanagementsysteme eingewebt.Sie bieten wirksame Lösungen in Umgebungen, die eine Spannungsvergrößerung erfordern, einschließlich der Leistung von Hochspannungsschaltungen in Elektrofahrzeugen (EVS), der Verbesserung der Audioqualität bei Stromverstärkern und der Aufrechterhaltung einer stetigen Leistung innerhalb adaptiver Steuerungssysteme.Die Verwendung von Boost -Konvertern erhöht nicht nur die Systemleistung, sondern erweitert auch die Langlebigkeit der Geräte, indem sie thermische Belastungen lindert.

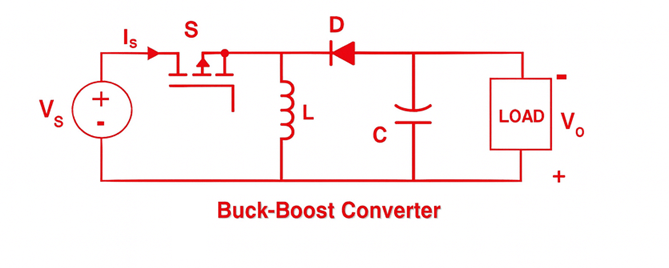

Überblick über den Buck-Boost-Konverter

Im Herzen der Elektrotechnik liegt die Innovation im Buck-Boost-Konverter-an Agile DC-DC-Wandler, der die Ausgangsspannungen ausgibt, die die Eingangsspannung entweder überschreiten oder verringern können.Im Gegensatz zu seinen ausgeprägten Gegenstücken, den Buck- oder Boost -Schaltungen verwendet dieser Konverter eher einen einzelnen Induktor als einen Transformator, der einen weiten Bereich von Ausgangsspannungen erleichtert.Durch sorgfältiges Einstellen des Arbeitszyklus seiner Schaltelemente stellt sie sicher, dass die Ausgangsspannung die Eingangsspannung in der Polarität widerspiegelt.Dieses vielseitige Design eröffnet sowohl für erhöhte als auch für reduzierte Spannungsausgänge eine Möglichkeit und legt eine sinnvolle Rolle in Leistungsumwandlungssystemen fest.

Designstrategien und operative Rollen

Buck-Boost-Konverter abonnieren typischerweise zwei Primärdesignmethoden.Ein Ansatz ahmt einen Buck- oder Boost -Wandler nach, liefert jedoch eine Ausgangsspannung mit entgegengesetzter Polarität und richtet sich an Anwendungen, die eine schnelle Spannungspolarität mit Leichtigkeit und Kompetenz erfordern.Im Gegensatz dazu verschmolzen die Hybridarchitektur Attribute sowohl von Buck- als auch von Boost -Designs und stützt sich auf ihre kollektiven Stärken für eine effektive Leistungsumwandlung innerhalb einer einheitlichen Struktur, wodurch sie in Systemen, die eine dynamische Spannungsmodulation erfordern, überaus nützlich sind.

Innovative Konfigurationen

Entwicklungsmodelle wie der Vier-Switch-Buck-Boost-Konverter zeigen die angeborene Flexibilität des Designs, um spezialisierten Anforderungen gerecht zu werden.Einige Arrangements ermöglichen gemeinsame Induktoren oder implementieren alternative Schaltanpassungen, wodurch die Vielseitigkeit des Konverters betont wird.Diese Design-Feinheiten zeigen die Effektivität des Buck-Boost-Wandlers bei der Optimierung des Raums und der Steigerung der Stromversorgung der Stromversorgung in zahlreichen Anwendungen, einschließlich tragbarer Elektronik- und erneuerbaren Energiesysteme.Delicate Balance, die diese Konverter zwischen Effizienz und Anpassungsfähigkeit erreichen.

Anwendungen des Buck-Boost-Konverters

Buck-Boost-Konverter finden praktische Verwendung in einer Vielzahl von modernen Geräten, die variable Spannungsstufen über verschiedene Komponenten hinweg fordern.Durch die Aufrechterhaltung einer stetigen Stromversorgung trotz der sich ändernden Eingabebedingungen erweitern diese Konverter die Betriebsfähigkeiten von batteriebetriebenen und entfernten Geräten erheblich.Erkenntnisse aus praktischen Anwendungen unterstreichen die einflussreiche Rolle des Wandlers bei der Reduzierung der Energieverschwendung und der Gewährleistung der Systemzuverlässigkeit.

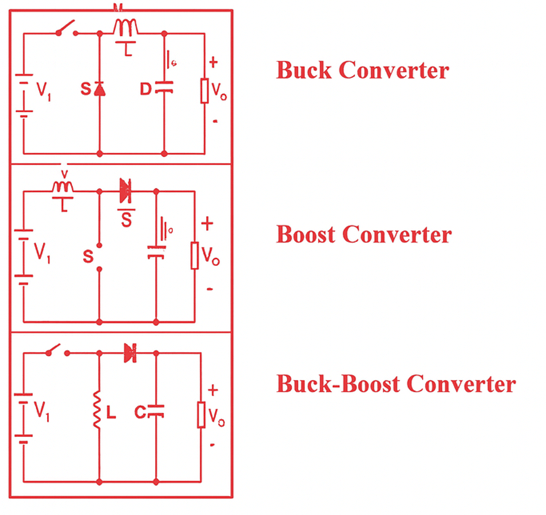

Buck-, Boost- und Buck-Boost-Wandlervergleich

Besonderheit / Parameter	Bock Konverter	Schub Konverter	Buck-Boost Konverter
Funktion	Treten nach unten Spannung (Vout < Vin)	Spannung steigt (Vout> vin)	Kann steigern oder Spannung zurücknehmen (Vout < Vin or Vout > Vin)
Eingangsspannung Reichweite	Höher als Ausgabe	Niedriger als Ausgabe	Höher oder niedriger als Ausgang
Ausgangsspannung Reichweite	Immer weniger als Eingang	Immer größer als Eingabe	Kann weniger sein oder größer als Eingabe (invertiert die Polarität im herkömmlichen Typ)
Polarität	Gleich wie Eingabe	Gleich wie Eingabe	Invertiert Polarität (für grundlegende Buck-Boost)-aber es gibt auch nicht invertierende Versionen
Schaltung Komponenten	Schalter, Diode, Induktor, Kondensator	Schalter, Diode, Induktor, Kondensator	Schalter, Diode, Induktor, Kondensator (ähnliche Struktur, unterschiedliche Anordnung)
Effizienz	Hoch (80–95%)	Hoch (80–95%)	Moderat bis hoch (70–90%) Abhängig vom Design
Vorteile	Einfaches Design, hohe Effizienz, stabile Regulierung	Liefert höher Spannung aus niedrigen Quellen, effizient für die Strukturierung	Vielseitig (funktioniert für höhere und niedrigere Ausgangsbedürfnisse)
Nachteile	Kann nicht erhöhen Stromspannung	Kann nicht reduzieren Stromspannung	Komplexer Design, höhere Welligkeit, kann zusätzliche Filterung erfordern

Abschluss

Buck-, Boost- und Buck-Boost-Konverter zeigen, wie das Smart Circuit-Design die Effizienz maximieren kann und gleichzeitig die verschiedenen Strombedürfnisse erfüllt.Der Buck Converter wird auf die Reduzierung der Spannung mit minimalem Energieverlust vertraut, der Boost-Wandler zeichnet sich aus, um die Spannung für hochdarstellende Systeme zu erhöhen, und der Buck-Boost-Wandler bietet die Vielseitigkeit, um beide zu handhaben.Zusammen sorgen diese Konverter sicher, dass eine stabile Stromversorgung in Unterhaltungselektronik, Automobiltechnologie, Industriemaschinen und erneuerbare Energien.

Häufig gestellte Fragen [FAQ]

1. Was ist der Hauptunterschied zwischen einem Geld und einem Boost -Konverter?

Ein Buckwandler tritt eine höhere Gleichstromspannung auf eine niedrigere nach, während ein Boost -Wandler eine niedrigere Gleichspannung auf ein höheres Niveau erhöht.

2. Warum ist ein Buckwandler effizienter als ein linearer Regler?

Ein Buck -Wandler verwendet Schalt- und Energiespeicherkomponenten, die im Gegensatz zu linearen Regulatoren, die zusätzliche Spannung als Wärme leiten, minimieren.

3. Kann ein Buckwandler ohne Induktor arbeiten?

Nein. Der Induktor ist für die Speicherung und Freisetzung von Energie, den Glättungsstromfluss und die Gewährleistung einer stabilen Ausgangsspannung unerlässlich.

4. Was passiert, wenn der Arbeitszyklus in einem Buck -Konverter zu hoch ist?

Wenn sich der Arbeitszyklus 100%nähert, nähert sich die Ausgangsspannung nahe an der Eingangsspannung, wodurch die Komponenten Instabilität oder Spannung verursachen können.

5. Wie verbessert die Synchronberichtung die Effizienz des Buckwandlers?

Es ersetzt die Diode durch ein MOSFET und reduziert den Spannungsabfall und den Stromverlust, insbesondere bei niedrigeren Ausgangsspannungen.
