RC522 RFID-Modul: Pinbelegung, Verkabelung, Arduino- & ESP32-Code

Zeit: 2026/08/26

Durchsuchen: 2,298

Das RC522 RC522 RC522 NXP RC522 NXP In Stock: 11386 pcs RFID-Modul ist ein 13,56 MHz kontaktloser Leser und Schreiber, der häufig mit Arduino, ESP32 und anderen Mikrocontrollern verwendet wird. Der Name RC522 bezieht sich normalerweise auf ein Breakout-Board, das um den MFRC522-Leser-IC von NXP aufgebaut ist. Antenneneinstellung, Schnittstellenkonfiguration und Komponentenqualität können zwischen den Modulherstellern variieren. Es erzeugt ein hochfrequentes Feld, das eine kompatible passive Karte oder ein Tag mit Strom versorgt, liest die UID des Tags und greift auf den gespeicherten Speicher zu, wenn der richtige Authentifizierungsschlüssel verfügbar ist. Dieser Artikel erklärt die RC522 Pinbelegung, Spezifikationen, unterstützte Tags, Lese-/Schreibprozess, Arduino- und ESP32-Verbindungen, Beispielcode, gemessene Reichweite, häufige Probleme und moderne NFC-Alternativen.

Katalog

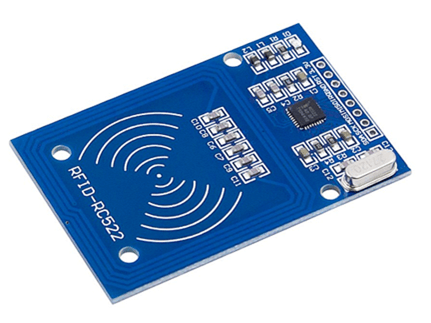

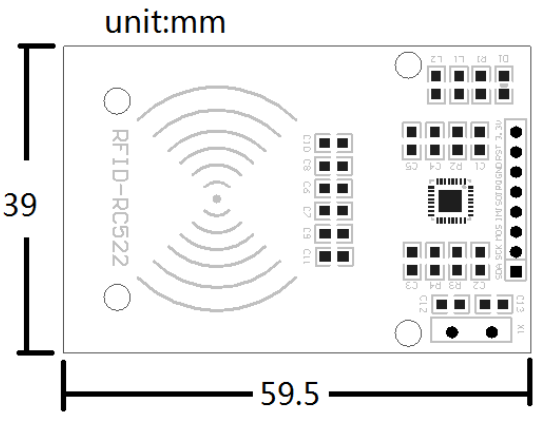

RC522 RFID Module

Abbildung 1. RC522 RC522 RC522 NXP RC522 NXP In Stock: 11386 pcs RFID-Modul

RC522 RFID-Modul Pinbelegung

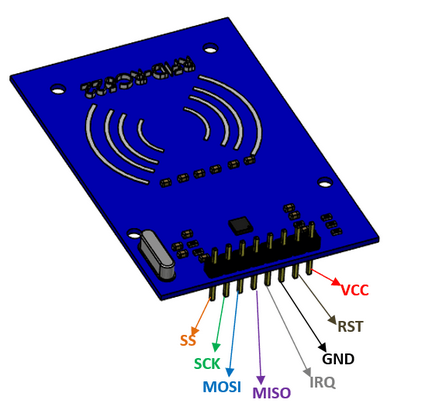

RC522 Pinout

Abbildung 2. RC522 RC522 RC522 NXP RC522 NXP In Stock: 11386 pcs Pinbelegung

Pin
Name
Funktion
1
VCC
Versorgt das Modul mit Strom. Schließen Sie es an eine geregelte 3,3 V Stromversorgung an. Schließen Sie es nicht direkt an 5 V an.
2
RST
Setzt das Modul zurück und aktiviert es. Schließen Sie es an einen digitalen GPIO-Pin des Mikrocontrollers an.
3
GND
Stellt die Erdungsverbindung bereit. Schließen Sie es an den GND-Pin des Mikrocontrollers an.
4
IRQ
Sendet ein Interruptsignal, wenn ein konfiguriertes RFID-Ereignis eintritt. Es wird normalerweise nicht in einfachen Projekten verwendet.
5
MISO/SCL/TX
Sendet Daten vom RC522 an den Mikrocontroller im SPI-Modus. Es kann auch als SCL für I²C oder TX für UART fungieren.
6
MOSI
Sendet Befehle und Daten vom Mikrocontroller an den RC522 im SPI-Modus.
7
SCK
Liefert das Taktsignal, das zur Synchronisierung der SPI-Kommunikation verwendet wird.
8
SS/SDA/RX
Wählt den RC522 während der SPI-Kommunikation aus. Es kann auch als SDA für I²C oder RX für UART fungieren.

Die meisten blauen RC522 Breakout-Boards sind für SPI konfiguriert. Der MFRC522-IC unterstützt auch I²C und UART, aber die Verwendung dieser Schnittstellen kann board-spezifische Lötschnellverbindungen oder Strap-Änderungen erforderlich machen. Überprüfen Sie das Modul-Schema, bevor Sie eine I²C- oder UART-Verbindung herstellen.

RC522 RFID-Modul Spezifikationen

Spezifikation
Wert
Leser-IC
NXP MFRC522
Betriebsfrequenz
13,56 MHz
Unterstützter kontaktloser Standard
ISO/IEC 14443 A, MIFARE und NTAG
MFRC522-Betriebsspannung
2,5–3,3 V
Maximale VDDA-, VDDD- und TVDD-Versorgung
3.6 V
Host-Schnittstellen
SPI, I²C-Bus und serielle UART
Maximale SPI-Datenrate
10 Mbit/s
Maximale I²C-Datenrate
400 kBd im Fast-Modus; 3400 kBd im Hochgeschwindigkeitsmodus
Maximale serielle UART-Datenrate
1228.8 kBd
Maximale kontaktlose Übertragungsrate
848 kBd
Typische Betriebsdistanz
Bis zu 50 mm im Lese-/Schreibmodus, abhängig von der Antennengröße und Abstimmung
FIFO-Puffer
64 Byte zum Senden und Empfangen von Daten
Harte Abschaltstromaufnahme
Maximal 5 µA
Weiche Abschaltstromaufnahme
Maximal 10 µA mit aktivem RF-Pegel-Detektor
CRC-Verarbeitung
Integrierter CRC-Koprozessor
Timer
Programmierbarer interner Timer
Interrupts
Flexible Interruptmodi
Selbsttest
Integrierter interner Selbsttest
Externe Kristallfrequenz
27.12 MHz
Modulantenne
Typischerweise eine integrierte PCB-Antenne; boardspezifisch und keine MFRC522-IC-Spezifikation

Hinweis: NXP führt MFRC52202HN1 als abgekündigt und empfiehlt CLRC663 plus für neue Lesegerätdesigns.

Referenz: NXP Semiconductors, MFRC522 - Standardperformanz MIFARE und NTAG Frontend, Produktdatenblatt, Rev. 3.9, 27. April 2016, Dokumentnummer 112139.

Was für Karten und Tags kann der RC522 lesen?

Der RC522 RC522 RC522 NXP RC522 NXP In Stock: 11386 pcs liest und schreibt 13.56 MHz ISO/IEC 14443 Typ A Karten und Tags. Am besten funktioniert er mit MIFARE Classic Mini, 1K und 4K Produkten. Der MFRC522 unterstützt diese Produkte auf RF-Ebene, aber die verfügbaren Lese-, Schreib- und Schutzfunktionen hängen vom Tag und der Softwarebibliothek ab.

Er kann keine 125 kHz Tags, ISO/IEC 14443 Typ B, FeliCa, ISO/IEC 15693 oder UHF Tags lesen. Geschützte Karten können die UID-Erkennung zulassen, blockieren jedoch den Zugriff auf ihre gespeicherten Daten. Der RC522 unterstützt auch keine normale Kommunikation mit NFC-Smartphones.

Wie der RC522 RFID-Tags liest und schreibt

Der Prozess beginnt, wenn der Mikrocontroller dem RC522 RC522 RC522 NXP RC522 NXP In Stock: 11386 pcs sagt, dass er nach einem Tag scannen soll. Nachdem ein kompatibler passiver Tag reagiert hat, führt das Lesegerät eine Antikollision durch, um mehrere Antworten zu trennen, erhält die UID des Tags und wählt einen Tag zur Kommunikation aus.

RC522 Tag Detection, Authentication, and Data Read/Write Process

Abbildung 3. RC522 Tag-Erkennung, Authentifizierung und Daten Lese-/Schreibprozess

Bevor auf geschützten Speicher zugegriffen wird, authentifiziert sich das Lesegerät mit dem richtigen Sektor-Schlüssel. Eine Leseoperation überträgt Daten vom ausgewählten Block zum Mikrocontroller, während eine Schreiboperation neue Daten an den Block sendet und überprüft, ob der Tag diese akzeptiert hat. Der RC522 meldet dann, ob die Operation erfolgreich oder fehlgeschlagen ist.

RC522 Verdrahtung und Einrichtung mit Arduino und ESP32

Der Arduino Uno und ESP32 kommunizieren über SPI mit dem RC522 RC522 RC522 NXP RC522 NXP In Stock: 11386 pcs , verwenden jedoch unterschiedliche Pins und Logikpegel. Installiere die MFRC522-Bibliothek über den Arduino Bibliotheksmanager, bevor du das UID-Lese-Sketch in Abschnitt 5.3 hochlädst.

Die Bibliothek ist eingefroren und erhält nur sporadische Wartung. Sie unterstützt MIFARE Classic Karten, aber der Support für NTAG und MIFARE Ultralight ist teilweise. Sie unterstützt kein I²C, UART, MIFARE DESFire-Authentifizierung, Smartphone-Kommunikation oder Kartenemulation.

RC522 Schnittstelle mit Arduino

Der Arduino Uno kommuniziert über SPI mit dem RC522. Energie das Modul mit 3.3 V und verbinde beide Geräte mit einem gemeinsamen Ground. Da der Uno 5 V GPIO-Ausgänge produziert, müssen SDA/SS, SCK, MOSI und RST durch einen 5 V-toleranten Logikpuffer geleitet werden, der von 3.3 V gespeist wird. Auf gängigen RC522-Boards funktioniert der SDA-Pin als SS oder Chip-Auswahl im SPI-Modus.

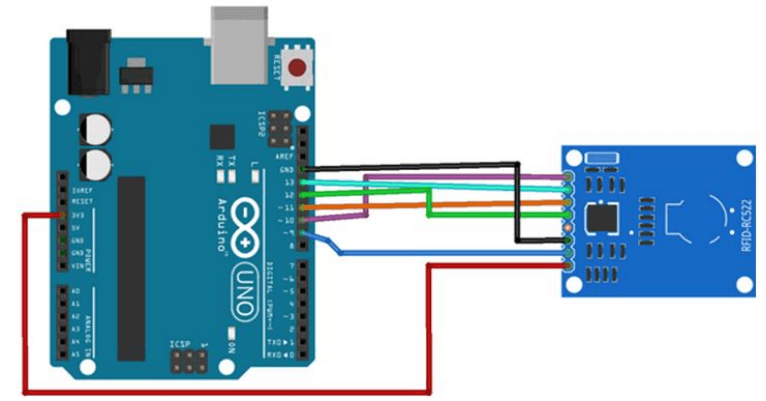

Arduino Uno and RC522 SPI Wiring

Abbildung 4. Arduino Uno und RC522 SPI-Verdrahtung

Arduino Uno und RC522 Verbindungen

RC522 Pin
Arduino Uno Verbindung
Funktion
SDA/SS
D10 über Logikpuffer
Chip-Auswahl
SCK
D13 über Logikpuffer
SPI-Takt
MOSI
D11 über Logikpuffer
Daten, die an den RC522 gesendet werden
MISO
D12 direkt
Daten, die an Arduino zurückgegeben werden
RST
D9 über Logikpuffer
Leser zurücksetzen
GND
GND direkt
Gemeinsamer Ground
3.3 V
3.3 V direkt
Modulstromversorgung
IRQ
Nicht verbunden
Abfrage wird verwendet

Eine direkte MISO-Verbindung funktioniert in der Regel, aber ein aufwärtsgerichteter Pegelwandler bietet striktere Worst-Case-Kompatibilität. Der 3.3 V-Pin des Uno ist auf 50 mA begrenzt. Wenn das Modul instabil wird, verwende eine externe geregelte 3.3 V-Stromversorgung mit ihrem Ground, der mit dem Arduino-Ground verbunden ist.

RC522 Schnittstelle mit ESP32

Der ESP32 und RC522 verwenden 3,3 V Logik, sodass ein Pegelwandler normalerweise nicht erforderlich ist. RST ist mit GPIO 22 verbunden, um GPIO 0 zu vermeiden, da GPIO 0 den Startmodus des ESP32 beeinflusst. Diese Verbindungen gelten für das klassische ESP32 DevKit; andere ESP32-Varianten können andere SPI-Pins verwenden.

 ESP32 and RC522 SPI Connections

Abbildung 5. ESP32 und RC522 SPI-Verbindungen

ESP32 und RC522 Verbindungen

RC522
ESP32
SDA/SS
GPIO 5
SCK
GPIO 18
MOSI
GPIO 23
MISO
GPIO 19
RST
GPIO 22
GND
GND
3.3 V
3.3 V
IRQ
Nicht verbunden

ESP32-spezifische Einstellungen, die im gemeinsamen Sketch verwendet werden, sind:

const byte SS_PIN = 5;

const byte RST_PIN = 22;

Serial.begin(115200);

SPI.begin(18, 19, 23, SS_PIN);

Gemeinsamer RC522 UID-Lese-Code

Der folgende Sketch wählt automatisch die Pin-Zuweisungen und die SPI-Initialisierung für ein Arduino Uno oder klassisches ESP32 aus. Öffnen Sie den Serial Monitor bei 9600 Baud für das Uno oder 115200 Baud für das ESP32.

#include

#include

#if defined(ARDUINO_ARCH_ESP32)

const byte SS_PIN = 5;

const byte RST_PIN = 22;

const unsigned long SERIAL_BAUD = 115200;

#else

const byte SS_PIN = 10;

const byte RST_PIN = 9;

const unsigned long SERIAL_BAUD = 9600;

#endif

MFRC522 reader(SS_PIN, RST_PIN);

void setup() {

Serial.begin(SERIAL_BAUD);

#if defined(ARDUINO_ARCH_ESP32)

SPI.begin(18, 19, 23, SS_PIN);

#else

SPI.begin();

#endif

reader.PCD_Init();

Serial.println("Halten Sie ein kompatibles RFID-Tag in die Nähe des Lesegeräts.");

}

void loop() {

if (!reader.PICC_IsNewCardPresent() ||

!reader.PICC_ReadCardSerial()) {

return;

}

Serial.print("Karten-UID:");

for (byte i = 0; i

Serial.print(reader.uid.uidByte[i]

Serial.print(reader.uid.uidByte[i], HEX);

}

Serial.println();

reader.PICC_HaltA();

delay(500);

}

RC522 Sicherheitsbeschränkungen

Der RC522 ist ein Leser, kein vollständiges Sicherheitssystem. Die UID eines Tags identifiziert das Tag, sollte aber nicht als geheimes Passwort behandelt werden, da kompatible Geräte sie kopieren oder emulieren können. Daher sind Systeme, die nur auf UID basieren, für Zahlungen, sicheren Zugangskontrolle oder andere Anwendungen, bei denen Nachahmung ernsthaften Schaden verursachen könnte, ungeeignet.

Die Sicherheit hängt auch von der Kartentechnologie ab. MIFARE Classic verwendet den Legacy-Crypto1-Algorithmus, von dem Forscher gezeigt haben, dass er anfällig für praktische Schlüsselwiederherstellungs- und Speicherzugriffsangriffe ist. Standard-Schlüsseln und Schlüsseln, die ohne Schutz in der Firmware des Mikrocontrollers gespeichert werden, schaffen zusätzliche Risiken. Der RC522 ist geeignet für Lernzwecke und niedrigrisikobehaftete Identifikation, aber empfindliche Systeme sollten einen kompatiblen Reader und Karten mit moderner gegenseitiger Authentifizierung, AES-Verschlüsselung, sicherer Nachrichtenübermittlung und geschützter Schlüsselablage verwenden, wie entsprechende MIFARE DESFire oder MIFARE Plus Produkte.

RC522 Leseabstand: Typische Distanz und veröffentlichte Testergebnisse

Typische Distanz im Datenblatt

Das NXP MFRC522-Datenblatt gibt einen typischen Lese-/Schreibabstand von bis zu 50 mm an, abhängig von der Antennengröße und -abstimmung. Dies ist kein garantierter Bereich für jedes RC522 RC522 RC522 NXP RC522 NXP In Stock: 11386 pcs -Modul. Das Design des Tags, die Ausrichtung der Antenne, die Versorgungsspannung, elektrische Störungen und nahe Metallobjekte können die tatsächliche Distanz beeinflussen.

Veröffentlichten Testergebnisse

Wijanarko et al. (2025) testeten einen ESP32-basierten Zugangskontrollprototyp mit einem RC522-Modul und einer MIFARE Classic 1K-Karte.

Test Detail
Informationen Bericht
Leser
RC522 Modul; PCB- und MFRC522-Chip-Versionen nicht angegeben
Tag
MIFARE Classic 1K-Karte
Versorgungsspannung
Als 3,3 V aufgeführt, aber die Spannung während des Tests wurde nicht gemessen oder dokumentiert
Antennenorientierung
Nicht berichtet
Versuche pro Distanz
Nicht berichtet
Erfolgsquote
Nicht als Prozentsatz berichtet
Antwortzeit
Qualitativ beschrieben; keine gemessenen Zeiten wurden bereitgestellt

Distanz
Studienberichtetes Ergebnis
1 cm
Erfolgreich; als sehr schnell beschrieben
2 cm
Erfolgreich; als sehr genau beschrieben
3 cm
Erfolgreich; Antwort als etwas langsamer beschrieben
4 cm
Erfolgreich; als im optimalen Bereich beschrieben
5 cm
Erfolgreich; als Stabilitätsgrenze berichtet
6 cm
Fehlgeschlagen

Der Prototyp erkannte die Karte in Entfernungen von 1 bis 5 cm und fiel bei 6 cm aus. Die Studie berichtete jedoch nicht über wiederholte Versuche, numerische Erfolgsraten, gemessene Reaktionszeiten oder Antennenorientierung. Daher beschreiben diese Ergebnisse nur diesen Prototyp und sollten nicht als universelle Zuverlässigkeitsbewertung des RC522 präsentiert werden.

Referenz: Wijanarko, Y., Alfarizal, N., und Pratama, M. R. (2025). „Implementierung eines RFID RC522 und IoT-basierten automatischen Türsicherheitssystems in einem Labor für Elektrotechnik.“ Indonesische Zeitschrift für Künstliche Intelligenz und Datenmining, 8(2), 478–488.

Anwendungsbeispiele und Einschränkungen des RC522

Anwendung im Anwesenheitssystem

Tan et al. (2018) entwickelten ein Anwesenheitssystem für Universitäten mit einem RFID-RC522 RC522 RC522 NXP RC522 NXP In Stock: 11386 pcs -Leser, NodeMCU-Controller, Wi-Fi und kompatiblen Campus-Karten mit 13,56 MHz. Studierende scannen ihre Karten am Eingang des Unterrichtsraums, und eine mobile Anwendung bestätigte, dass die Cloud-Datenbank jeden Anwesenheitsdatensatz erhalten hat. In einem Test im Klassenzimmer stieg die gemeldete Anwesenheitsrate von 85 % auf 98 %.

Das Papier gab nicht an, wie groß die Anwesenheitsstichprobe war, wie lange der Test dauerte, wie viele Unterrichtssitzungen es gab, den Leseabstand, die Scanzeit oder die Kartenfehlschlagsrate. Es fehlte auch eine Kontrollgruppe und bewertete eine breitere Plattform mit mobilen, QR-Code- und Klasseninteraktionsfunktionen. Daher kann der Anstieg nicht nur dem RC522 zugeschrieben werden.

Referenz: Tan, P., Wu, H., Li, P., und Xu, H. (2018). „Lehrmanagementsystem mit Anwendungen der RFID- und IoT-Technologie.“ Bildungswissenschaften, 8(1), Artikel 26. DOI: 10.3390/educsci8010026.

Anwendung der Offline-Zahlung

Dewanto et al. (2021) bauten einen Offline-Zahlungsprototyp mit einem Arduino Uno, MFRC522-Leser, LCD und microSD-Karte. Er aktualisierte die Guthaben von elektronischem Geld und speicherte Käufe, Aufladungen und Rückerstattungen lokal.

Ein Test mit 30 Taps erzielte eine 100%ige Kartenerkennungserfolgsquote bei 1–3 cm und 0% bei 4 cm. Die Reaktionszeit des Lesegeräts bei 1–3 cm betrug 0,1–0,2 Sekunden. Kompletttransaktionen benötigt 1,4–2,0 Sekunden bei ausreichendem Guthaben, 0,5 Sekunden bei unzureichendem Guthaben und 0,3 Sekunden für nicht registrierte Karten.

Das Papier erklärte nicht klar, wie die Taps verteilt waren, wie viele Karten verwendet wurden oder die Variation zwischen den Messungen. Die auf Stoppuhr basierenden Ergebnisse gelten nur für den Prototyp. Kartenspiegelung, Schlüsselerholung, Replay-Angriffe und Manipulationsbeständigkeit wurden nicht getestet, sodass das System nicht für die Verwendung bei Zahlungstransaktionen validiert wurde.

Referenz: Dewanto, S. A., Munir, M., Wulandari, B., und Alfian, K. (2021). „Implementierung der MFRC522 RFID-Technologie für konventionelle Händler mit bargeldlosem Zahlungssystem.“ Journal of Physics: Conference Series, 1737(1), 012012. DOI: 10.1088/1742-6596/1737/1/012012.

Häufige RC522-Probleme und Diagnosetests

Problem
Diagnosetest
Lösung
Modul wird nicht erkannt
Überprüfen Sie die 3,3 V und führen Sie PCD_DumpVersionToSerial() aus.
Korrigieren Sie die Verbindungen für Strom, Masse, SPI, SS und RST.
Tag wird nicht erkannt
Testen Sie die enthaltene 13,56 MHz-Karte in der Nähe der Antenne.
Verwenden Sie eine ISO/IEC 14443A-kompatible Karte. Der RC522 RC522 RC522 NXP RC522 NXP In Stock: 11386 pcs kann 125 kHz-Tags nicht lesen.
Lesen ist instabil
Halten Sie die Karte parallel zur Antenne und entfernen Sie nahe Metallobjekte.
Verwenden Sie kurze Drähte, eine stabile 3,3 V-Stromversorgung und eine ordnungsgemäße Ausrichtung des Tags.
Authentifizierung schlägt fehl
Überprüfen Sie den Tag-Typ, Sektor, Block und Key A oder Key B.
Verwenden Sie den richtigen MIFARE Classic Sektor-Schlüssel.
Daten können nicht geschrieben werden
Testen Sie einen ungenutzten Datenblock und lesen Sie ihn zurück.
Überprüfen Sie die Zugriffsberechtigungen und vermeiden Sie Block 0 oder Sektor-Trailer.
Leser stoppt nach einer Karte
Entfernen Sie die Karte und präsentieren Sie sie erneut.
Beenden Sie die Sitzung mit PICC_HaltA() und PCD_StopCrypto1().
Leser schlägt fehl, wenn ein Motor aktiviert wird
Trennen Sie den Motor oder das Relais und testen Sie erneut.
Verwenden Sie separate Stromfilterung und Rücklaufschutz.

RC522 vs PN532, PN7160 und CLRC663 Plus

Gerät
NFC-Modi
Smartphone-Unterstützung
Host-Schnittstelle
Unterstützte Standards
Produktstatus
Empfohlene Verwendung
MFRC522
Nur Leser/Schreiber
Eingeschränkt; keine Peer-to-Peer- oder Kartenemulationsmodi, und die gängige Arduino-Bibliothek unterstützt keine Smartphone-Kommunikation
SPI, I²C oder serielle UART
ISO/IEC 14443A, MIFARE und NTAG
Lebensende; NXP empfiehlt CLRC663 Plus
Bestehende kostengünstige Arduino- und ESP32-Projekte mit kompatiblen Karten oder Tags
PN532 PN532 PN532 NXP In Stock: 10135 pcs
Leser/Schreiber, Kartenemulation und NFCIP-1 Peer-to-Peer
Ja, wenn unterstützt durch das Smartphone-Betriebssystem und die Anwendung
SPI, I²C oder Hochgeschwindigkeits-UART
ISO/IEC 14443A/B, MIFARE, FeliCa und ISO/IEC 18092
Nicht empfohlen für neue Designs; NXP empfiehlt PN7160
Ältere NFC-Projekte pflegen, die mehrere NFC-Modi erfordern
PN7160
Alle NFC-Forum-Modi: Leser/Schreiber, Kartenemulation und aktives oder passives Peer-to-Peer
Ja; unterstützt Leserinteraktion, Kartenemulation und Peer-to-Peer, obwohl die Betriebssysteme von Smartphones P2P einschränken können
I²C oder SPI mit NCI 2.0
NFC-Forum-Tag-Typen 1–5, ISO/IEC 14443A/B, MIFARE Classic, FeliCa und ISO/IEC 15693
Aktiv
Neue Embedded- und IoT-Produkte, die vollständige NFC-Unterstützung erfordern; nicht für die EMVCo-Zahlungskonformität gedacht
CLRC663 Plus
Multi-Protokoll Leser/Schreiber und ISO/IEC 18092 passiver Initiator
Beschränkt auf die Kommunikation auf der Leserseite mit kompatiblen Kartenemulationsmodi des Telefons; benötigt einen Host-Protokollstapel
SPI, I²C oder UART
ISO/IEC 14443A/B, MIFARE, NTAG, FeliCa, ISO/IEC 15693 und ISO/IEC 18000-3 Modus 3
Aktiv; empfohlener Ersatz für MFRC522
Hochleistungszugriffssteuerung, industrielle Anwendungen, Spiele- und Multi-Protokoll-Leser-Designs

Der PN532 wird für neue Designs nicht empfohlen. NXP empfiehlt den PN7160 als Ersatz. Der PN7160 unterstützt alle NFC-Forum-Modi, aber die Verfügbarkeit von Peer-to-Peer hängt weiterhin von dem Software-Stack und dem Smartphone-Betriebssystem ab.






Häufig gestellte Fragen [FAQ]

1. Wie können doppelte RFID-Scans in einem Anwesenheitssystem verhindert werden?

Speichern Sie die letzte UID und die Scan-Zeit, und ignorieren Sie dann wiederholte Scans innerhalb eines gewählten Verzugs. Für eine bessere Kontrolle sollte die Karte das RF-Feld verlassen, bevor sie erneut akzeptiert wird.

2. Wie sollten RC522-UIDs in einer Datenbank gespeichert werden?

Speichern Sie die UID-Länge zusammen mit jedem Rohbyte, da UIDs 4, 7 oder 10 Byte enthalten können. Vermeiden Sie es, sie in eine normale Ganzzahl umzuwandeln, was führende Nullen entfernen oder die verfügbare Zahlenordnung überschreiten kann.

3. Wie viel nutzbarer Speicher bietet eine MIFARE Classic 1K Karte?

Die Karte enthält 1.024 Bytes, die in 16 Sektoren unterteilt sind. Nach dem Ausschluss des Herstellersblocks und der Sektortrailer bleiben etwa 752 Bytes in normalen Datenblöcken übrig.

4. Kann der RC522 NDEF-Datensätze auf NTAG-Tags lesen und schreiben?

Die Hardware kann mit kompatiblen NTAG-Produkten kommunizieren, aber die NDEF-Behandlung hängt von der Softwarebibliothek ab. Das Programm muss die NFC Typ 2-Speicherstruktur, TLV-Felder und das NDEF-Datensatzformat verstehen, anstatt das Tag wie normalen Rohspeicher zu behandeln.

Verwandter Artikel

Online -RFQ -Einreichungen: Schnelle Antworten, bessere Preise!

RFQ
