Leistungsmodul HLK-PM01 230 V AC bis 5 V/3 W DC – Datenblatt-Anleitung

Das Leistungsmodul HLK-PM01 bietet eine kompakte und kostengünstige Lösung durch die Integration von AC/DC-Umwandlung, Isolierung und Schutzfunktionen in einem kleinen Gehäuse für die Leiterplattenmontage.In diesem Artikel werden die Details des HLK-PM01-Datenblatts, die Pin-Konfiguration, Spezifikationen, Arbeitsprinzipien, Anwendungen, Vorteile und Designüberlegungen erläutert.

Katalog

HLK-PM01 Leistungsmodul Basic

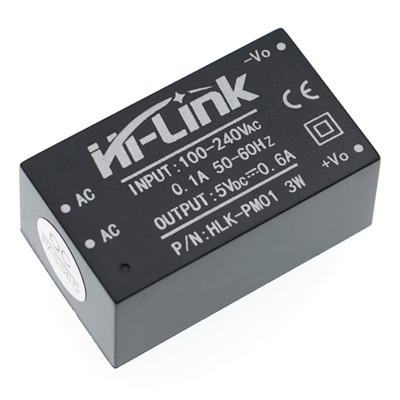

Die HLK-PM01 ist ein kompaktes AC-DC-Stromversorgungsmodul, das 100–240 V AC (einschließlich 230 V-Netz) in einen stabilen 5 V DC-Ausgang umwandelt.Es liefert eine Leistung von bis zu 3 W (600 mA) und ist somit ideal für kleine elektronische Schaltkreise und eingebettete Systeme.Dieses Modul nutzt Schaltmodus-Technologie und ermöglicht einen hohen Wirkungsgrad und eine geringe Wärmeentwicklung in einem kleinen, auf Leiterplatten montierbaren Gehäuse.

Der HLK-PM01 verfügt über einen isolierten Ausgang, Überlastschutz, Kurzschlussschutz und geringe Welligkeit für eine stabile Leistung.Da der Anschluss direkt an die Netzspannung erfolgt, sind beim Design eine ordnungsgemäße Isolierung und ein sicheres PCB-Layout wichtig.

Wenn Sie Interesse am Kauf des HLK-PM01 haben, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

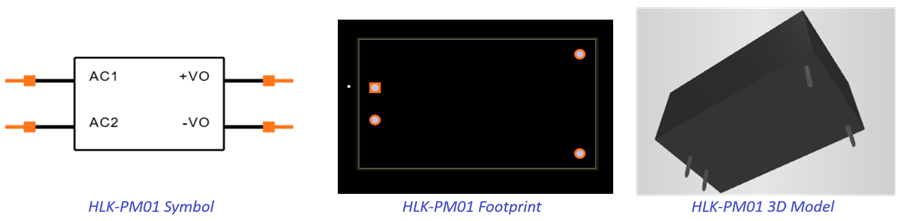

HLK-PM01 Leistungsmodul CAD-Modelle

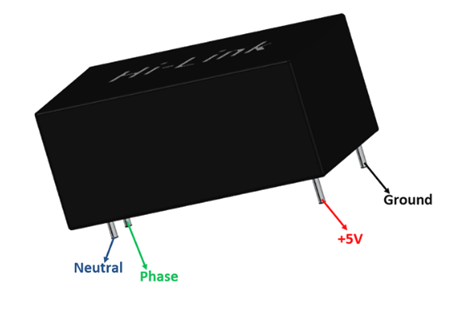

Pinbelegung des Leistungsmoduls HLK-PM01

Pin Name	Typ	Beschreibung
AC-L (Phase)	Eingang (AC)	Verbindet sich mit dem Strom-/Phasenkabel der 100–240-V-Wechselstrom-Netzversorgung.
AC-N (Neutral)	Eingang (AC)	Verbindet sich mit dem Neutralleiter des Wechselstromnetzes.
+5V	Ausgang (DC)	Bietet geregelter +5V DC-Ausgang (bis zu 600mA / 3W).
GND	Ausgang (DC)	Bodenreferenz für den 5V DC-Ausgang.

HLK-PM01 Alternativen und gleichwertiges Modell

• HLK-5M05

• HLK-3M05

• IRM-05-5

• IRM-03-5

• VTX-214-005-105

• RAC03-05SK

• LS03-13B05R3

Technische Daten des Leistungsmoduls HLK-PM01

Kategorie	Parameter	Spezifikation
Funktionen	Eingangsspannung	100–240 V Wechselstrom
	Eingangsfrequenz	50–60 Hz
	Ausgangsspannung	5V DC
	Nennleistung Aktuell	600mA
	Macht	3W
	Spitzenleistung Aktuell	1000mA
	Maximaler Input Aktuell	0,2A
	Effizienz	70 %
	Schutz	Eingebaute Shorts Stromkreis- und Überstromschutz
Sicherheit Eigenschaften	UL-Sicherung	0,5A UL zertifiziert
	PCB-Material	Doppelseitig kupferkaschiert, Brandschutzklasse 94-V0
	Sicherheitsstandards	UL1012, EN60950, UL60950
	Isolierung Spannung	I/P–O/P: 2500 VAC
	Isolierung Widerstand	≥100 MΩ (500 VDC, 25°C, 70% relative Luftfeuchtigkeit)
	EMI-Konformität	EN55011, EN55022 (CISPR22)
	ESD-Schutz	IEC/EN 61000-4-2 Stufe 4 (8kV / 15kV)
	HF-Immunität	IEC/EN 61000-4-3
Elektrisch Eigenschaften	Eingangsspannung Reichweite	90–264 VAC
	Maximaler Input Spannung	≤270VAC
	Einschaltstrom	≤10A
	Startzeit	≤50ms
	Effizienz @110VAC	≥69 % (Volllast)
	Effizienz @220VAC	≥70 % (Volllast)
	MTBF	≥100.000 Stunden
	Nennleistung Spannung	+5 VDC ±0,1 V
	Volllastleistung Spannung	+5 VDC ±0,2 V
	Spannung Verordnung	±0,2 %
	Lastregulierung	±0,5 %
	Welligkeit & Lärm	≤50mVp-p (20MHz BW)
	Überstrom Schutz	150–200 % von Nennlast
	Kurzschluss Schutz	Automatische Wiederherstellung nach Fehlerbehebung

HLK-PM01 Leistungsmodul arbeitet im Stromkreis

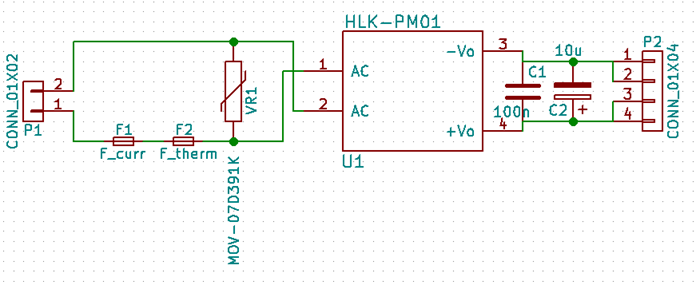

Wie wandelt das AC-DC-Leistungsmodul HLK-PM01 einen Hochspannungs-Wechselstromeingang in einen stabilen 5-V-Gleichstromausgang für Niederspannungselektronik um?Auf der linken Seite des Stromkreises wird das Wechselstromnetz über den Anschluss P1 zugeführt.Die Sicherung (F_curr) schützt den Stromkreis vor Überstrom, während die Thermosicherung (F_therm) Schutz vor Überhitzung bietet.Der über die Wechselstromleitungen angeschlossene MOV (Metalloxid-Varistor) absorbiert Spannungsspitzen und Überspannungen und trägt so dazu bei, den HLK-PM01 vor Schäden durch Blitzschlag oder Schaltüberspannungen zu schützen.

Der AC-Eingang wird dann an die Pins 1 und 2 des HLK-PM01-Moduls angelegt.Im Inneren des Moduls wird die Wechselspannung über einen internen Schaltnetzteilkreis gleichgerichtet, gefiltert und geregelt.Es wandelt 220–230 V Wechselstrom in einen geregelten 5 V Gleichstromausgang mit einer Leistung von bis zu 3 W um.

Auf der Ausgangsseite sind die Kondensatoren C1 (10 µF) und C2 (100 nF) über +Vo und -Vo gelegt, um Welligkeit und Hochfrequenzrauschen zu reduzieren.Der größere Kondensator glättet niederfrequente Welligkeiten, während der kleinere Kondensator hochfrequente Schaltgeräusche filtert.Der geregelte 5-V-Ausgang wird dann an Anschluss P2 geliefert und stellt eine stabile Gleichstromversorgung für Mikrocontroller oder andere Niederspannungsgeräte bereit.

Anwendungen des HLK-PM01-Leistungsmoduls

• Smart-Home-Geräte

• IoT-Module

• WiFi- und Bluetooth-Module

• Mikrocontroller-Boards (Arduino, ESP8266, ESP32)

• Industrielle Steuerungssysteme

• Relaissteuerkreise

• LED-Steuerungssysteme

• Stromversorgung für Sensoren

• Hausautomationsschalter

• Sicherheits- und Alarmsysteme

• Intelligente Zähler

• Eingebettete Systeme

• DIY-Elektronikprojekte

• Kommunikationsgeräte mit geringem Stromverbrauch

• Zugangskontrollsysteme

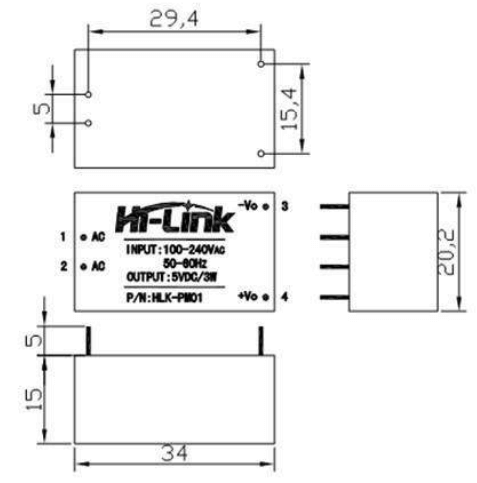

HLK-PM01 Mechanische Abmessungen

Vorteile und Einschränkungen

Vorteile von HLK-PM01

• Großer Eingangsspannungsbereich (90–264 VAC)

• Direkte Umwandlung von Wechselstrom in 5 V Gleichstrom

• Kompaktes Design für die Leiterplattenmontage

• Vollständig isolierter Ausgang (2500-VAC-Isolierung)

• Eingebauter Kurzschlussschutz

• Eingebauter Überstromschutz

• Geringe Ausgangswelligkeit (≤50 mVp-p)

• Gute Spannungsregulierung (±0,2 %

• Kein externer Transformator erforderlich

• Kostengünstige Lösung für eingebettete Systeme

• Einfache Integration in kleine Projekte

HLK-PM01-Einschränkungen

• Begrenzte Ausgangsleistung (max. 3 W)

• Maximaler Dauerstrom nur 600mA

• Mäßiger Wirkungsgrad (~70 %)

• Erzeugt Wärme unter Volllast

• Erfordert eine externe Sicherung und einen MOV für einen ordnungsgemäßen Schutz

• Nicht ideal für Hochstromgeräte

• Begrenzte Ausgangsspannungsoption (feste 5-V-Version)

• Für die EMI-Filterung sind möglicherweise zusätzliche Komponenten erforderlich

• Nicht für Batterieladeanwendungen geeignet

• Keine einstellbare Ausgangsspannungsoption

Fazit

Das integrierte Schaltmodusdesign, der Isolationsschutz, die geringe Ausgangswelligkeit und die Einhaltung wichtiger Sicherheitsstandards machen den HLK-PM01 für eingebettete Systeme, IoT-Geräte und kleine Industrieanwendungen geeignet.Durch das Verständnis seiner Spezifikationen, Schaltungsimplementierung, Sicherheitsanforderungen und Einschränkungen können Sie das Modul effektiver und sicherer in Ihre Projekte integrieren.Obwohl es nicht für Anwendungen mit hoher Leistung oder einstellbarer Spannung gedacht ist, bleibt es eine zuverlässige und wirtschaftliche Lösung für 5-V-Systeme mit geringer Leistung, die eine direkte Netzeingangsumwandlung erfordern.

Häufig gestellte Fragen [FAQ]

1. Kann HLK-PM01 direkt am 230-V-Wechselstromnetz verwendet werden?

Ja, HLK-PM01 unterstützt 100–240 V AC-Eingang, einschließlich 230 V-Netz, aber aus Sicherheitsgründen sind eine ordnungsgemäße PCB-Isolierung, Sicherung und Überspannungsschutz erforderlich.

2. Wie viel Last kann der HLK-PM01 dauerhaft sicher mit Strom versorgen?

Es kann sicher kontinuierlich bis zu 600 mA liefern (max. 3 W).Eine Überschreitung dieses Werts kann einen Überstromschutz auslösen oder eine Überhitzung verursachen.

3. Benötigt HLK-PM01 externe Komponenten, um ordnungsgemäß zu funktionieren?

Ja.Für den Überspannungsschutz, die Filterung und den stabilen Betrieb werden eine Sicherung, ein MOV (Varistor) und Ausgangskondensatoren empfohlen.

4. Ist HLK-PM01 für die Stromversorgung von ESP32- oder Arduino-Boards geeignet?

Ja, es kann die meisten 5-V-Mikrocontroller mit Strom versorgen, vorausgesetzt, der Gesamtstromverbrauch bleibt unter 600 mA.

5. Welche Vorsichtsmaßnahmen beim PCB-Layout sind für HLK-PM01 erforderlich?

Halten Sie die richtigen Kriech- und Luftabstände zwischen AC- und DC-Leiterbahnen ein und trennen Sie Hochspannungs- und Niederspannungsbereiche klar voneinander.

6. Warum wird HLK-PM01 während des Betriebs warm?

Als Schaltnetzteil leitet es die Wärme unter Last ab.Schlechte Belüftung oder Betrieb nahe Volllast erhöhen die Temperatur.

7. Kann HLK-PM01 in 110-V-Ländern betrieben werden?

Ja, sein großer Eingangsbereich (90–264 VAC) unterstützt sowohl 110-V- als auch 220–240-V-Systeme ohne Anpassung.

8. Ist HLK-PM01 im Vergleich zu linearen Netzteilen effizient?

Ja, sein Schaltmodus-Design ist effizienter und kompakter als herkömmliche lineare Netzteile auf Transformatorbasis.
