Parallelplattenkondensator Konstruktion, Arbeitsprinzip & Formel

Ein Parallelplattenkondensator ist eine der wichtigsten Arten von Kondensatoren. Er besteht aus zwei flachen leitfähigen Platten, die parallel zueinander angeordnet sind, mit einem Isoliermaterial, das als Dielektrikum bezeichnet wird, dazwischen. Parallelplattenkondensatoren zeigen deutlich, wie die Kapazität funktioniert. Ihre Leistung hängt von drei Hauptfaktoren ab: der Plattenfläche, dem Abstand zwischen den Platten und dem verwendeten Dielektrikum. Dieser Artikel erklärt die Konstruktion, die Ladeeinheit, das Arbeitsprinzip, die Formel, die Herleitung, gelöste Beispiele und praktische Anwendungen von Parallelplattenkondensatoren.

Katalog

Konstruktion eines Parallelplattenkondensators

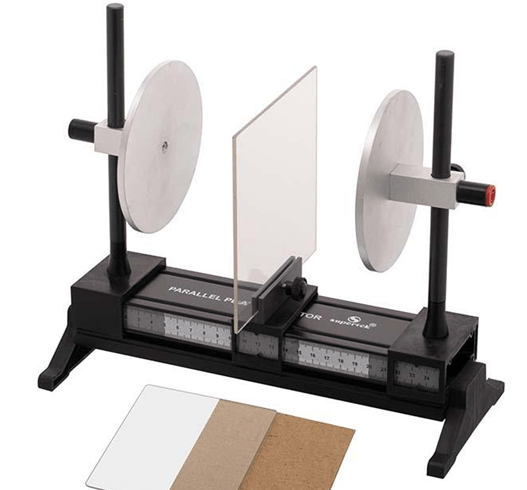

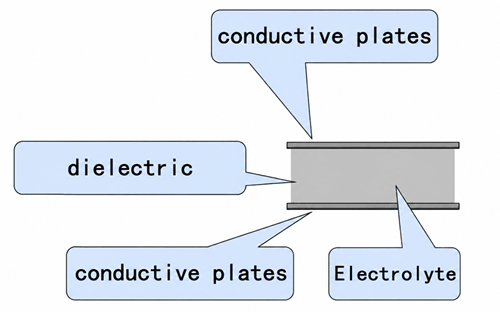

Ein Parallelplattenkondensator wird mit zwei leitfähigen Platten gebaut, die parallel zueinander angeordnet sind. Diese Platten sind normalerweise aus leitfähigen Metallen wie Aluminium, Kupfer oder metallisierter Folie gefertigt. Sie sind nah beieinander positioniert, berühren sich jedoch nicht und lassen einen kleinen Abstand zwischen ihnen.

Der Raum zwischen den Platten ist mit einem Isoliermaterial gefüllt, das als Dielektrikum bezeichnet wird. Gängige Dielektrika sind Luft, Papier, Kunststofffolie, Keramik, Muskovit und Glas. Das Dielektrikum trennt die Platten, verhindert direkten elektrischen Kontakt und hilft, die Spannungsbewertung und den Kapazitätswert des Kondensators zu definieren.

Externe Anschlüsse oder Leitungen sind mit den beiden Platten verbunden, so dass der Kondensator an einen Stromkreis angeschlossen werden kann. In praktischen Designs können die Platten und das Dielektrikum als flache Blätter, gestapelte Schichten oder gewickelte Folienstrukturen angeordnet werden, um Platz zu sparen, während die gleiche Grundkonstruktion erhalten bleibt.

Ladeeinheit des Parallelplattenkondensators

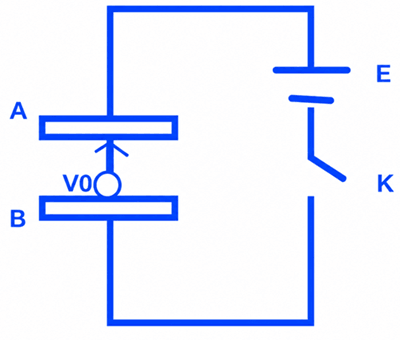

Die Ladeeinheit eines Parallelplattenkondensators besteht aus einem Kondensator, der über einen Schalter K mit einer DC-Spannungsquelle E verbunden ist. Die beiden Kondensatorplatten, bezeichnet mit A und B, sind mit den gegenüberliegenden Anschlüssen der Batterie verbunden. Die Spannungsquelle liefert die Energie, die benötigt wird, um Ladungen auf die Platten zu bewegen, während der Schalter steuert, wann der Ladevorgang beginnt.

Wenn der Schalter K geschlossen ist, fließen Elektronen durch den externen Stromkreis von der negativen Klemme der Batterie zu einer der Kondensatorplatten. Gleichzeitig werden Elektronen von der gegenüberliegenden Platte entfernt und zur positiven Klemme der Batterie gezogen. Infolgedessen wird Platte A positiv geladen und Platte B negativ geladen. Da das Dielektrikum zwischen den Platten ein Isolator ist, können Ladungen nicht direkt durch den Kondensator fließen.

Wenn sich Ladungen auf den Platten ansammeln, entwickelt sich eine Spannungsdifferenz V₀ über den Kondensator. Diese Spannung steigt allmählich an, während mehr Ladung gespeichert wird. Der Ladestrom ist zunächst auf seinem maximalen Wert und nimmt dann ab, während die Kondensatorspannung der Batteriespannung näher kommt.

Der Ladevorgang dauert an, bis die Spannung des Kondensators gleich der Versorgungsspannung E wird. An diesem Punkt ist der Kondensator vollständig geladen und der Stromfluss im Gleichstromkreis stoppt.

Arbeitsprinzip eines Plattenkondensators

Ein Plattenkondensator funktioniert, indem er elektrische Ladung zwischen zwei leitenden Platten trennt. Wenn eine Spannung angelegt wird, wird eine Platte positiv geladen und die andere negativ. Diese gegenüberliegenden Ladungen stehen sich über dem Dielektrikum gegenüber.

Die getrennten Ladungen erzeugen ein elektrisches Feld im Raum zwischen den Platten. Da das Dielektrikum ein Isolator ist, verhindert es, dass die Ladungen direkt von einer Platte zur anderen wandern. Stattdessen wird die Energie im elektrischen Feld gespeichert, das zwischen den Platten entsteht.

Wenn die gespeicherte Ladung zunimmt, steigt auch die Spannung über dem Kondensator. Der Kondensator speichert weiterhin Energie, bis seine Spannung mit der angelegten Spannung übereinstimmt. Danach bleibt er geladen, bis er mit einem Entladepfad verbunden wird.

Formel für Plattenkondensatoren

Die Kapazität eines Plattenkondensators hängt von seiner physikalischen Konstruktion ab. Genauer gesagt wird sie durch die Fläche der leitenden Platten, den Abstand zwischen den Platten und das Dielektrikum, das zwischen ihnen platziert ist, bestimmt. Diese Faktoren bestimmen, wie viel elektrische Ladung der Kondensator für eine gegebene angelegte Spannung speichern kann.

Die Kapazität wird mit folgender Formel berechnet:

Wo:

C = Kapazität (F)

ε = Permittivität des Dielektrikums (F/m)

A = effektive Fläche einer Platte (m²)

d = Abstand zwischen den Platten (m)

Diese Formel zeigt, dass die Kapazität zunimmt, wenn die Plattenfläche größer wird, da mehr Ladung auf den Plattenoberflächen gespeichert werden kann. Die Kapazität steigt auch, wenn ein Dielektrikum mit höherer Permittivität verwendet wird, da das Dielektrikum die Fähigkeit des Kondensators erhöht, elektrische Energie zu speichern. Im Gegensatz dazu verringert sich die Kapazität, wenn der Abstand zwischen den Platten erhöht wird, da das elektrische Feld weniger konzentriert wird.

Für einen Kondensator mit Luft oder Vakuum zwischen den Platten ist die Permittivität gleich der Permittivität des freien Raumes (ε₀). Wenn ein anderes Dielektrikum verwendet wird, wird die Permittivität zu ε = εᵣε₀, wobei εᵣ die relative Permittivität (dielektrische Konstante) des Materials ist. Deshalb können verschiedene Dielektrika den endgültigen Kapazitätswert erheblich beeinflussen.

Ableitung der Plattenkondensatorformel

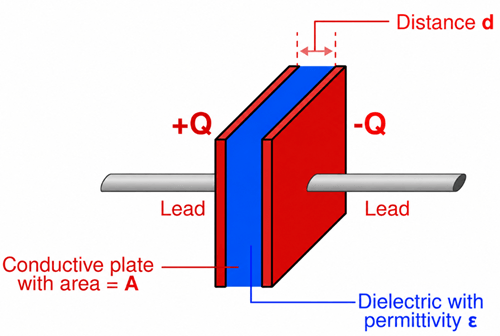

Die Ableitung der Formel für den Plattenkondensator beginnt mit der in der Abbildung gezeigten Struktur. Der Kondensator besteht aus zwei großen leitenden Platten mit der Fläche A, die durch einen kleinen Abstand d getrennt sind. Ein Dielektrikum mit der Permittivität ε füllt den Raum zwischen den Platten. Eine Platte trägt eine positive Ladung +Q, während die andere eine gleich große negative Ladung −Q trägt. Da der Plattenabstand viel kleiner ist als die Plattendimensionen, kann das elektrische Feld zwischen den Platten als homogen betrachtet werden.

Der erste Schritt besteht darin, die Flächenladungsdichte auf den Platten zu bestimmen. Die Flächenladungsdichte wird definiert als die über die Plattenfläche verteilte Ladung:

wobei σ die Flächenladungsdichte, Q die Ladung auf der Platte und A die Plattenfläche ist.

Bei zwei entgegengesetzt geladenen parallelen Platten kombinieren sich die von jeder Platte erzeugten elektrischen Felder im Bereich zwischen ihnen. Das resultierende elektrische Feld zwischen den Platten ist:

Das Einsetzen des Ausdrucks für die Flächenladungsdichte ergibt:

Diese Gleichung zeigt, dass das elektrische Feld mit der gespeicherten Ladung zunimmt und abnimmt, wenn die Plattenfläche größer wird.

Der potenzielle Unterschied zwischen den Platten ist gleich dem elektrischen Feld multipliziert mit dem Abstand d:

V=Ed

Das Einsetzen des Ausdrucks für das elektrische Feld:

Die Kapazität wird definiert als das Verhältnis der gespeicherten Ladung zum potenziellen Unterschied über dem Kondensator:

Das Ersetzen von V mit dem vorherigen Ergebnis ergibt:

Nach Vereinfachung wird die Kapazität eines Plattenkondensators:

Diese endgültige Gleichung zeigt, dass die Kapazität direkt proportional zur Plattenfläche und zur dielektrischen Permittivität ist, während sie umgekehrt proportional zum Abstand zwischen den Platten ist. Daher führen größere Platten, ein Dielektrikum mit höherer Permittivität oder ein kleinerer Plattenabstand zu einem höheren Kapazitätswert.

Gelöste Beispiele Berechnungen

Beispiel 1

Ein Plattenkondensator verwendet ein Dielektrikum mit relativer Permittivität k = 3.5. Die Plattenfläche beträgt 0,08 m² und der Abstand zwischen den Platten beträgt 0,002 m. Berechnen Sie die Kapazität.

Lösung:

Gegeben:

- Fläche, A = 0,08 m²

- Entfernung, d = 0.002 m

- Relative Permittivität, k = 3.5

- Permittivität des freien Raums, ε₀ = 8.854 × 10⁻¹² F/m

Die Kapazitätsformel ist:

 

Werte einsetzen:

Antwort: Die Kapazität beträgt 1.24 nF.

Beispiel 2

Ein Plattenkondensator hat eine Kapazität von 500 pF. Die Platten sind durch 0.0015 m getrennt, und Luft wird als Dielektrikum verwendet (k = 1). Berechnen Sie die erforderliche Plattenfläche.

Lösung:

Gegeben:

- Kapazität, C = 500 pF = 500 × 10⁻¹² F

- Entfernung, d = 0.0015 m

- Relative Permittivität, k = 1

- Permittivität des freien Raums, ε₀ = 8.854 × 10⁻¹² F/m

Umstellen der Kapazitätsformel:

Werte einsetzen:

Antwort: Die erforderliche Plattenfläche beträgt 0.0847 m².

Praktische Anwendungen von Plattenkondensatoren

• Energiespeicherung in elektronischen Schaltungen - Plattenkondensatoren speichern elektrische Energie und geben sie bei Bedarf ab. Sie werden häufig in Stromversorgungen, Zeitsteuerungen und Puls-Generierungsanwendungen verwendet.

• Signalübertragung und Filterung - Diese Kondensatoren helfen, Gleichstromsignale zu blockieren, während Wechselstromsignale passieren. Sie werden häufig in Verstärkern, Filtern und Kommunikationsschaltungen eingesetzt, um die Signalqualität zu verbessern.

• Hochfrequenz- und Abstimmungsschaltungen - Plattenkondensatoren werden in Oszillatoren, Resonanzschaltungen und Hochfrequenzgeräten verwendet. Ihre Kapazität hilft, Betriebshäufigkeiten und Abstimmungseigenschaften zu bestimmen.

• Kapazitive Sensoren - Änderungen im Plattenabstand oder in den dielektrischen Eigenschaften führen zu Änderungen in der Kapazität. Dieses Prinzip wird in Näherungssensoren, Wegsensoren, Drucksensoren und berührungsempfindlichen Geräten verwendet.

• Touchscreen-Technologie - Kapazitive Touchscreens erkennen Änderungen in der Kapazität, wenn ein Finger sich dem Bildschirm nähert oder ihn berührt, was eine genaue Touch-Eingabe in Smartphones, Tablets und Steuerpanelen ermöglicht.

• Mess- und Testgeräte - Plattenkondensatoren werden in Laborinstrumenten und Testgeräten verwendet, um elektrische Eigenschaften zu messen und das elektrostatische Verhalten zu studieren.

• Bildungs- und Forschung Anwendungen - Ihr einfaches Design macht sie nützlich, um Kapazität, elektrische Felder, dielektrische Materialien und Ladungsspeicherung in Physik- und Ingenieurlaboren zu demonstrieren.

Häufig gestellte Fragen [FAQ]

1. Warum erhöht sich die Kapazität, wenn der Abstand zwischen den Kondensatorplatten verringert wird?

Durch die Verringerung des Plattenabstands wird das elektrische Feld zwischen den Platten verstärkt, was es dem Kondensator ermöglicht, bei derselben Spannung mehr Ladung zu speichern. Dies erhöht direkt die Kapazität.

2. Was passiert, wenn das Dielektrikum in einem Plattenkondensator versagt?

Wenn das Dielektrikum durchbricht, kann der Strom direkt zwischen den Platten fließen, was zu übermäßiger Erwärmung, Verlust gespeicherter Energie und möglichem Schaden am Kondensator führt.

3. Warum werden dielektrische Materialien verwendet, anstatt einfach Luft zwischen den Platten zu lassen?

Viele dielektrische Materialien haben eine höhere Permittivität als Luft, was die Kapazität erhöht und es ermöglicht, mehr Energie in der gleichen physischen Größe zu speichern.

4. Kann ein Plattenkondensator Energie unbegrenzt speichern?

Nein. Echte Kondensatoren verlieren allmählich gespeicherte Ladung aufgrund von Leckströmen, dielektrischen Imperfektionen und Bedingungen im äußeren Schaltkreis.

5. Warum sinkt der Ladestrom, während ein Kondensator geladen wird?

Während sich Ladung auf den Platten ansammelt, steigt die Spannung des Kondensators und widersetzt sich der Versorgungsspannung. Dies verringert den Ladecurrent, bis er schließlich Null erreicht.
