INA226 Stromshunt- und Leistungsmess-IC für präzise Leistungsüberwachung

Der INA226 ist ein nützlicher Stromshunt- und Leistungsmesser, der entwickelt wurde, um diese Werte digital über eine I²C- oder SMBus-Schnittstelle zu messen. Dieser Artikel erklärt, was der INA226 ist, wie er funktioniert, seine wichtigsten Spezifikationen, Pin-Funktionen, praktische Anwendungen, die Auswahl des Shunt-Widerstands und wie er sich im Vergleich zu anderen Strommess-ICs schlägt.

Katalog

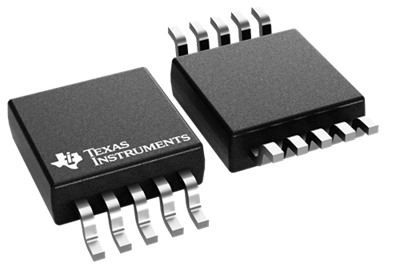

Übersicht über INA226

Der INA226 ist ein Stromshunt- und Leistungsmessgerät mit einer I²C- und SMBus-kompatiblen Schnittstelle. Er misst sowohl die Shunt-Spannung über einen externen Widerstand als auch die Busversorgungs-Spannung und verwendet dann interne Kalibrierung und Multiplikation, um direkte digitale Ablesungen von Strom und Leistung bereitzustellen.

Das Gerät kann Strom bei gemeinsamen Bus-Spannungen von 0 V bis 36 V messen, unabhängig von seiner eigenen Versorgungs-Spannung. Es arbeitet mit einer Versorgungs-Spannung von 2,7 V bis 5,5 V und zieht typischerweise etwa 330 µA. Es unterstützt auch programmierbare Kalibrierung, Umsetzungszeiten, Mittelung und bis zu 16 programmierbare I²C-Adressen.

Wenn Sie daran interessiert sind, den INA226 zu kaufen, können Sie sich gerne an uns wenden, um Preise und Verfügbarkeit zu erfahren.

Wichtige Merkmale und Spezifikationen des INA226

Parameter	Spezifikation
Gerätetyp	Strom-, Spannungs- und Leistungsmesser
Messbereich der Bus-Spannung	0 V bis 36 V
Methode zur Strommessung	Hochseitige und niedere Strommessung
Gemessene Parameter	Strom, Spannung, Leistung
Messbereich der Shunt-Spannung	±81,92 mV
ADC-Auflösung	16-Bit
Verstärkungsfehler (Maximum)	±0,1%
Eingangsoffset-Spannung (Maximum)	10 μV
Mittelungsmodi	Konfigurierbar
Umsetzungszeit	Programmiertbar
Kommunikationsschnittstelle	I²C / SMBus-kompatibel
I²C-Adressen	16 programmierbare Adressen
Betriebsspannung (Betrieb)	2,7 V bis 5,5 V
Leistungsberechnung	Intern
Kalibrierungsregister	Benutzerprogrammierbar
Alarmfunktion	Programmierbarer Alarm-Pin
Gehäusetyp	10-Pin VSSOP (DGS)

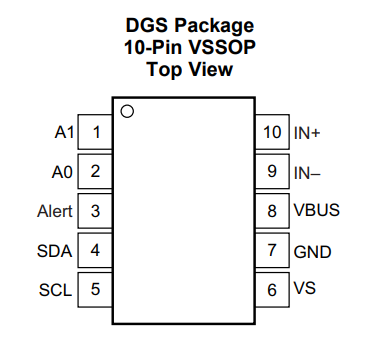

Pin-Konfiguration und Funktionen des INA226

Pin-Nummer	Pin-Name	Typ	Funktion
1	A1	Eingang	I²C-Adressen-Auswahl-Pin. Wird zusammen mit A0 verwendet, um eine der 16 möglichen I²C-Adressen zu konfigurieren, was mehrere INA226-Geräte im selben Bus ermöglicht.
2	A0	Eingang	I²C-Adressen-Auswahl-Pin. Bestimmt die Geräteadresse zusammen mit dem A1-Pin.
3	ALERT	Ausgang	Open-Drain-Warnungsausgabe. Kann Warnungen für Überstrom, Unterspannung, Überspannung, Leistungsgrenzen oder umschaltbereite Ereignisse generieren.
4	SDA	Bidirektionale I/O	Serielle Datenleitung des I²C-Interfaces. Wird verwendet, um Konfigurationsbefehle und Messdaten zwischen dem INA226 und dem Host-Controller zu übertragen.
5	SCL	Eingabe	Serielle Taktleitung des I²C-Interfaces. Bietet Zeit-Synchronisation für die Datenkommunikation.
6	VS	Stromversorgungseingang	Eingangsversorgungsspannung des Geräts. Unterstützt einen Betriebsbereich von 2,7 V bis 5,5 V.
7	GND	Erde	Erdungsreferenz für das Gerät und die Stromversorgung. Alle Spannungsmessungen beziehen sich auf diesen Pin.
8	VBUS	Analoger Eingang	Busspannungseingang zur Spannungsmessung. Überwacht die Spannung der zu messenden Stromschiene.
9	IN−	Analoger Eingang	Negativ- Shunt-Spannungseingang. Angeschlossen an eine Seite des externen Stromsensors.
10	IN+	Analoger Eingang	Positiver Shunt-Spannungseingang. Angeschlossen an die andere Seite des externen Stromsensors. Der Spannungsunterschied zwischen IN+ und IN− wird verwendet, um den Strom zu berechnen.

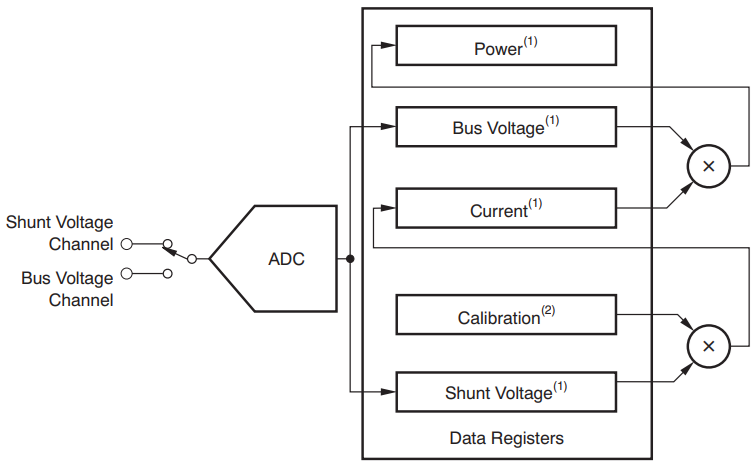

INA226 Interner Blockschaltbild

Dieses Blockdiagramm erklärt, wie der INA226 analoge Messungen in nützliche digitale Daten umwandelt. Das Gerät wechselt kontinuierlich zwischen dem Shunt- Spannungs- und dem Busspannungs- Kanal und sendet beide Signale an seinen internen Analog-Digital-Converter (ADC). Der ADC wandelt diese analogen Spannungen in digitale Werte um, die von den internen Registern verarbeitet werden können.

Die Shunt-Spannungsmessung wird mit dem vom Benutzer programmierten Kalibrierungswert kombiniert, um den tatsächlichen Laststrom zu berechnen. Der resultierende Stromwert wird im Stromregister gespeichert, während die gemessene Versorgungsspannung im Bus-Spannungsregister gespeichert wird. Der INA226 multipliziert dann intern die Werte von Strom und Busspannung, um den Energieverbrauch zu bestimmen, der im Leistungsregister gespeichert wird. Diese berechneten Werte können über das I²C-Interface abgerufen werden, was es einem Mikrocontroller ermöglicht, Strom, Spannung und Leistung zu überwachen, ohne komplexe Berechnungen extern durchführen zu müssen.

INA226 Anwendungs-Schaltkreis

Die verschiedenen Positionen, an denen ein Shunt-Widerstand installiert werden kann, wenn der Strom mit dem INA226 gemessen wird, sind im untenstehenden Anwendungsschaltkreis dargestellt. In einer Hochseitensensorkonfiguration wird der Shunt-Widerstand zwischen der Stromversorgung und der Last platziert. Diese Anordnung ermöglicht es dem Gerät, den Laststrom zu überwachen, während eine direkte Erdverbindung für die Last erhalten bleibt. Hochseitensensorik wird häufig in batteriebetriebenen Systemen, Stromversorgungen und Industrieausrüstung verwendet, da sie Lastfehler erkennen kann, ohne die Erdungsreferenz zu beeinträchtigen.

In einer Niedrigseitensensorik-Konfiguration wird der Shunt-Widerstand zwischen der Last und der Erde installiert. Diese Methode ist oft einfacher umzusetzen, da die gemessene Spannung nahe am Erdpotenzial bleibt. Allerdings teilt die Last nicht mehr die gleiche Erdungsreferenz wie die Stromquelle, was in einigen Systemen möglicherweise nicht akzeptabel ist. Der INA226 unterstützt beide Ansätze und gibt den Entwicklern Flexibilität bei der Auswahl der am besten geeigneten Strommessmethode für eine bestimmte Anwendung.

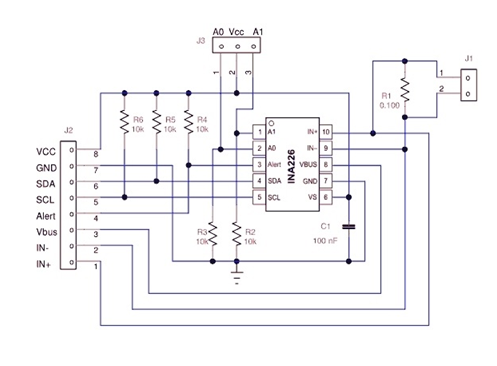

INA226 Typischer Verbindungsschaltkreis

Eine praktische Implementierung des INA226 in einem realen Überwachungssystem. Ein 0,1 Ω Shunt-Widerstand ist in Reihe mit der Last verbunden, sodass der INA226 den Spannungsabfall messen kann, der durch den Laststrom entsteht. Die IN+ und IN− Pins sind über den Widerstand verbunden, sodass das Gerät den Stromfluss durch die Last bestimmen kann.

Der Schaltkreis enthält auch die erforderlichen Verbindungen für Kommunikation und Betrieb. Die SDA- und SCL-Leitungen bieten I²C-Kommunikation mit einem Mikrocontroller, während Pull-Up-Widerstände zuverlässige Signalpegel auf dem Bus sicherstellen. Ein Entkopplungskondensator ist zwischen den Versorgungs- und Erdanschlüssen angeschlossen, um Rauschen zu reduzieren und den Betrieb zu stabilisieren. Die A0- und A1-Pins ermöglichen die Konfiguration der I²C-Adresse, wenn mehrere INA226-Geräte denselben Kommunikationsbus teilen. Ein ALERT-Ausgang ist ebenfalls vorhanden, der es dem Gerät ermöglicht, den Controller zu benachrichtigen, wenn ein programmierter Spannungs-, Strom- oder Leistungsgrenzwert überschritten wurde. Dieses Diagramm dient als praktisches Verdrahtungsbeispiel, das direkt für Strom- und Leistungsüberwachungsanwendungen angepasst werden kann.

Praktische Anwendungen des INA226

Batteriemanagementsysteme

Der INA226 wird häufig in batteriebetriebenen Systemen eingesetzt, um den Lade- und Entladestrom zu überwachen. Durch die Messung der Batteriespannung, des Stromflusses und des Energieverbrauchs trägt er zur Verbesserung der Batterieleistung bei und liefert genaue Informationen über den Energieverbrauch. Die Daten können auch verwendet werden, um Überstrombedingungen zu erkennen und die Batterielebensdauer zu optimieren.

Überwachung der Stromversorgung

Viele Stromversorgungen verwenden den INA226, um die Ausgangsspannung und den Laststrom in Echtzeit zu überwachen. Das Gerät hilft Ingenieuren sicherzustellen, dass die Stromversorgung innerhalb ihrer Entwurfslimits arbeitet, und kann übermäßigen Stromverbrauch identifizieren, der auf einen Fehler oder eine Überlastung hinweisen kann.

Solaranlagensysteme

In solarbetriebenen Geräten kann der INA226 die von Solarmodulen erzeugte Spannung und den erzeugten Strom sowie die an Batterien oder Lasten gelieferten Leistungen verfolgen. Diese Informationen helfen, die Systemeffizienz zu bewerten und die Energieerzeugung unter verschiedenen Umweltbedingungen zu überwachen.

Server- und Rechenzentrumsausrüstung

Server und Netzwerkhardware erfordern häufig eine präzise Leistungsüberwachung, um die Energieeffizienz zu verbessern. Der INA226 ermöglicht es Systemcontrollern, den Energieverbrauch von Prozessoren, Speichermodulen, Speichergeräten und Stromschienen zu messen, wodurch die Betreiber den Energieverbrauch effektiver verwalten können.

Industrielle Steuerungssysteme

Industrieräte enthalten häufig Motoren, Sensoren, Steuerungen und Kommunikationsmodule, die eine zuverlässige Leistungsüberwachung benötigen. Der INA226 liefert kontinuierliche Messungen, die helfen, anormale Betriebsbedingungen zu erkennen und das Risiko unerwarteter Systemausfälle zu verringern.

Elektronik für Elektrofahrzeuge

Elektrofahrzeuge enthalten viele elektronische Subsysteme, die eine Überwachung von Strom und Leistung erfordern. Der INA226 kann zur Überwachung von Batteriepaketen, netzinterne Leistungswandler, Ladegeräte und Hilfselektronikmodule verwendet werden, wodurch genaue Messdaten für das Systemmanagement und den Schutz bereitgestellt werden.

Eingebettete und IoT-Geräte

Eingebettete Systeme und Internet-of-Things (IoT)-Geräte arbeiten oft mit strengen Energiebudgets. Der INA226 hilft Entwicklern, den Energieverbrauch während des Betriebs zu analysieren, wodurch sie die Firmware optimieren, den Energieverbrauch reduzieren und die Batterielaufzeit verlängern können.

Überwachung von Gleichstrommotoren und Lasten

Der INA226 kann den Strom überwachen, der von Gleichstrommotoren, Pumpen, Ventilatoren und anderen Lasten gezogen wird. Durch die Verfolgung von Veränderungen im Stromverbrauch kann das System Überlastungen, mechanische Fehler, blockierte Motoren oder ungewöhnliche Betriebsbedingungen erkennen, bevor sie Schäden verursachen.

Die richtige Shunt-Widerstands für INA226 wählen

Verständnis der Rolle des Shunt-Widerstands

Ein Shunt-Widerstand ist ein sehr niederohmiger Präzisionswiderstand, der in Serie mit der Last geschaltet ist. Wenn Strom durch den Widerstand fließt, entsteht ein kleiner Spannungsabfall über ihm. Der INA226 misst diesen Spannungsabfall und berechnet den Strom unter Verwendung des Ohmschen Gesetzes.

Ein größerer Widerstandswert erzeugt einen größeren Spannungsabfall, wodurch Strommessungen einfacher und potenziell genauer werden. Allerdings erhöht sich auch der Energieverlust und die Wärmeentwicklung. Ein kleinerer Widerstand reduziert den Energieverlust, erzeugt aber ein kleineres Messsignal.

Auswahl des Widerstandswerts

Der Widerstandswert sollte entsprechend dem maximalen Strom gewählt werden, den der Stromkreis voraussichtlich führen wird. Das Ziel ist es, einen messbaren Spannungsabfall zu erzeugen und gleichzeitig verschwendete Energie zu minimieren.

Maximaler Strom	Typischer Shunt-Widerstand
Unter 1 A	0,1 Ω bis 0,5 Ω
1 A bis 10 A	0,01 Ω bis 0,1 Ω
10 A bis 50 A	0,001 Ω bis 0,01 Ω
Über 50 A	Weniger als 0,001 Ω

Zum Beispiel verwendet ein 10-A-System normalerweise einen 0,01-Ω-Shunt-Widerstand. Bei 10 A beträgt der Spannungsabfall 100 mV, was sich gut für eine genaue Messung eignet, während der Energieverlust relativ gering bleibt.

Berechnung des Spannungsabfalls

Der Spannungsabfall über dem Shunt-Widerstand kann wie folgt berechnet werden:

V_SHUNT=I×R_SHUNT

Wenn eine Last 5 A zieht und der Shunt-Widerstand 0,01 Ω beträgt:

V_SHUNT=5×0,01=0,05V

Der INA226 misst diesen Spannungsabfall von 50 mV und verwendet ihn zur Berechnung des Laststroms.

Überprüfung der Verlustleistung

Der Widerstand muss in der Lage sein, die Leistung, die er abführt, sicher zu bewältigen. Der Energieverlust wird wie folgt berechnet:

P=I²×R

Für eine 10-A-Last mit einem 0,01-Ω-Shunt-Widerstand:

P=10²×0,01=1W

In diesem Fall sollte ein Widerstand mit einer Bewertung von über 1 W ausgewählt werden, typischerweise 2 W oder höher, um eine Sicherheitsmarge zu bieten und die Zuverlässigkeit zu verbessern.

Bedeutung von Toleranz und Genauigkeit

Für genaue Strommessungen sollte ein Präzisionswiderstand mit niedriger Toleranz verwendet werden. Widerstände mit ±1%, ±0,5% oder ±0,1% Toleranz bieten eine bessere Messgenauigkeit als Standardwiderstände. Niedrigere Toleranzwerte reduzieren Messfehler und verbessern die Konsistenz zwischen den Geräten.

Überlegungen zum Temperaturkoeffizienten

Mit Temperaturveränderungen können sich die Widerstandswerte verschieben. Ein niedriger Temperaturkoeffizient (TCR) hilft, die Genauigkeit über verschiedene Betriebstemperaturen hinweg aufrechtzuerhalten. Präzise Strommesswiderstände bieten typischerweise niedrige TCR-Werte, die die durch Erwärmung verursachten Messänderungen minimieren.

PCB-Layout-Empfehlungen

Der Shunt-Widerstand sollte nahe den Eingangspins des INA226 platziert werden, um Rauschen und Messfehler zu reduzieren. Kurze, breite Kupferleitungen helfen, den zusätzlichen Widerstand im Strompfad zu minimieren. Bei Hochstromdesigns werden häufig Kelvin-Anschlüsse verwendet, um die Erfassungsgenauigkeit zu verbessern, indem Fehler, die durch den PCB-Leiterwiderstand verursacht werden, beseitigt werden.

INA226 vs Andere Strommess-ICs

Spezifikation	INA226	INA219	INA228	ACS712
Hersteller	Texas Instruments	Texas Instruments	Texas Instruments	Allegro MicroSystems
Strommessmethoden	Shunt-Widerstand	Shunt-Widerstand	Shunt-Widerstand	Halleffekt
ADC-Auflösung	16-Bit	12-Bit	20-Bit	Analogausgang
Bus-Spannungsbereich	0 V bis 36 V	0 V bis 26 V	0 V bis 85 V	Nicht zutreffend
Shunt-Spannungsbereich	±81,92 mV	±320 mV	±163,84 mV	Interner Hall-Sensor
Shunt-Spannungsauflösung	2,5 µV	10 µV	312,5 nV	Nicht zutreffend
Bus-Spannungsauflösung	1,25 mV	4 mV	195,3 µV	Nicht zutreffend
Verstärkungsfehler (max)	0,1%	0,5%	0,05%	1,5% typisch
Offset-Spannung	10 µV max	100 µV max	1,6 µV typisch	Hall-Sensor-Offset
Maximale gemeinsame Modus-Spannung	36 V	26 V	85 V	Isolierter Strompfad
Programmierbare Adressen	16	4	16	Nein
Versorgungs-Spannung	2,7 V bis 5,5 V	3 V bis 5,5 V	2,7 V bis 5,5 V	5 V
Isolation	Nein	Nein	Nein	Ja (2,4 kVRMS)
Betriebstemperatur	-40°C bis +125°C	-40°C bis +85°C	-40°C bis +125°C	-40°C bis +85°C
Typisches Anwendungsniveau	Industrie	Allgemeiner Gebrauch	Präzise Energieüberwachung	Hochstrom-Isolation

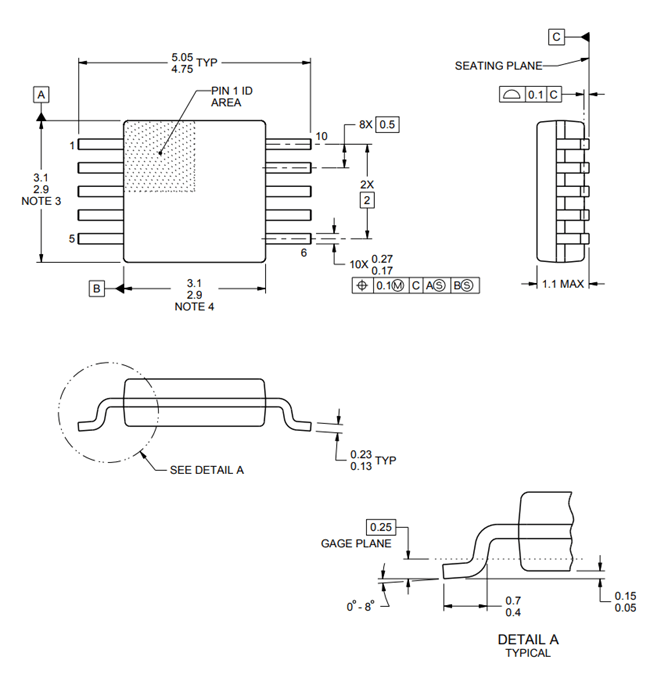

INA226 mechanische Abmessungen

Fazit

Der INA226 ist eine zuverlässige Wahl zur Messung von Strom, Spannung und Leistung in vielen elektronischen Systemen. Sein 16-Bit-ADC, die programmierbare Kalibrierung, die I²C/SMBus-Schnittstelle, die Alarmfunktion und der weite Bus-Spannungsbereich machen ihn nützlicher als einen einfachen Stromsensor. Durch die Umwandlung von analogem Messwerten in digitale Werte hilft er, die Arbeitslast des Mikrocontrollers zu reduzieren und macht die Leistungsmessung einfacher umzusetzen. Um die beste Leistung aus dem INA226 herauszuholen, muss der externe Shunt-Widerstand sorgfältig ausgewählt werden. Der Widerstandswert, die Leistungsbewertung, die Toleranz, der Temperaturkoeffizient und das PCB-Layout beeinflussen alle die Messgenauigkeit.

Häufig gestellte Fragen [FAQ]

1. Wie verbessert der INA226 die Messgenauigkeit im Vergleich zur Verwendung eines ADC direkt auf einem Mikrocontroller?

Der INA226 enthält einen Präzisionsverstärker, einen 16-Bit-ADC und Kalibrierungsfunktionen, die speziell für die Strommessung entwickelt wurden. Dies bietet eine höhere Genauigkeit und bessere Rauschleistung als die meisten integrierten Mikrocontroller-ADCs.

2. Können mehrere INA226-Geräte am selben I²C-Bus angeschlossen werden?

Ja. Der INA226 unterstützt bis zu 16 programmierbare I²C-Adressen über die A0- und A1-Pins, sodass mehrere Geräte im selben Kommunikationsbus betrieben werden können.

3. Was passiert, wenn der Wert des Shunt-Widerstands während der Kalibrierung falsch eingegeben wird?

Falsche Kalibrierungseinstellungen können zu ungenauen Strom- und Leistungswerten führen. Die gemessene Spannung kann korrekt sein, aber die berechneten Strom- und Leistungswerte enthalten Fehler.

4. Ist der INA226 für die Überwachung sehr niedriger Ströme geeignet?

Ja. Seine 16-Bit-Auflösung und die niedrige Offset-Spannung ermöglichen es, kleine Spannungsabfälle über präzise Shunt-Widerstände zu erkennen, was ihn für Anwendungen zur Überwachung von Niedrigströmen geeignet macht.

5. Wie verbessert das Averaging die Messleistung des INA226?

Die Mittelung kombiniert mehrere Messungen, bevor ein Ergebnis berichtet wird. Dies hilft, Rauschen zu reduzieren, verbessert die Lesestabilität und erhöht die Messgenauigkeit in elektrisch rauschenden Umgebungen.

6. Kann der INA226 abnormalen Energieverbrauch automatisch erkennen?

Ja. Der ALERT-Pin kann so konfiguriert werden, dass er auslöst, wenn Strom, Spannung oder Leistung benutzerdefinierte Grenzwerte überschreiten, sodass das System schnell auf Fehlbedingungen reagieren kann.

7. Warum wird bei der Verwendung des INA226 das Kelvin-Sensing empfohlen?

Das Kelvin-Sensing verwendet separate Messleitungen, die direkt mit den Klemmen des Shunt-Widerstands verbunden sind. Dies reduziert Fehler, die durch den Widerstand der PCB-Leiterbahnen verursacht werden, und verbessert die Genauigkeit der Strommessung.
