PMIC (Power Management IC) Arbeitsprinzip & Spezifikationen

Ein PMIC hilft, die Energie innerhalb eines elektronischen Systems zu steuern, zu regulieren und zu verteilen, damit jede Komponente die richtige Spannung und den richtigen Strom erhält. Dieser Artikel erklärt, was ein PMIC ist, wie es funktioniert, seine wichtigen Spezifikationen, Haupttypen, Kommunikationsschnittstellen und wie es sich mit Spannungsreglern und DC-DC-Wandlern vergleicht.

Katalog

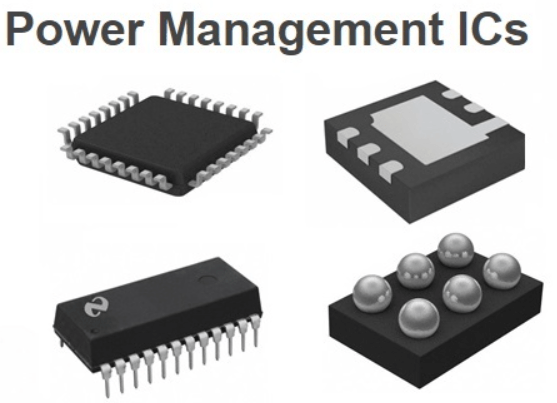

Was ist ein PMIC (Power Management IC)?

Ein PMIC (Power Management IC), auch bekannt als integrierte Schaltung für das Energiemanagement, ist ein spezialisierter elektronischer Chip, der die Energie innerhalb eines elektronischen Geräts steuert und verwaltet. Er hilft, die richtige Spannung und den richtigen Strom an verschiedene Systemkomponenten zu verteilen, damit das Gerät sicher, effizient und zuverlässig betrieben werden kann.

Ein PMIC fasst normalerweise mehrere Funktionen des Energiemanagements in einem einzigen Chip zusammen, einschließlich Spannungsregelung, Batterieladung, Stromsequenzierung, thermischem Schutz und Systemüberwachung. Durch die Integration dieser Funktionen hilft ein PMIC, die Schaltungs-Komplexität zu reduzieren, Platz auf der Leiterplatte zu sparen, die Energieeffizienz zu verbessern und das gesamte Systemdesign zu vereinfachen. Moderne elektronische Geräte sind auf PMICs angewiesen, um stabile Leistung, längere Akkulaufzeit und effizientes Energiemanagement in kompakten und leistungsstarken Systemen zu unterstützen.

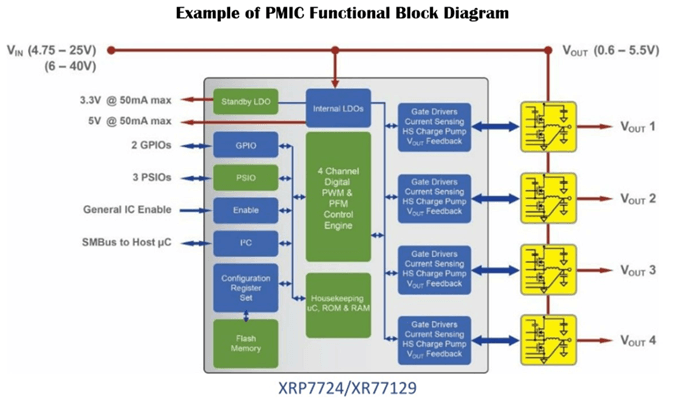

Wie ein PMIC in elektronischen Systemen funktioniert

Ein PMIC funktioniert, indem er die Eingangsleistung empfängt und dann diese Leistung kontrolliert, umwandelt und an verschiedene Teile eines elektronischen Systems verteilt. Im obigen Beispiel des Funktionsblockdiagramms eines PMIC tritt die Eingangsspannung durch den VIN-Bereich ein und wird im Inneren des PMIC verarbeitet, bevor sie an mehrere Ausgangskanäle wie VOUT1, VOUT2, VOUT3 und VOUT4 geliefert wird. Jeder Ausgang kann je nach Bedarf der Systemkomponenten eine andere regulierte Spannung bereitstellen.

Im Inneren des PMIC helfen Blöcke wie interne LDOs, PWM- und PFM-Steuerungen, Treiber und Strommessschaltungen, eine stabile und effiziente Energieversorgung aufrechtzuerhalten. Der PMIC überwacht kontinuierlich Spannungs- und Stromwerte und passt dann automatisch seinen Betrieb an, um die Ausgänge stabil zu halten, selbst wenn sich die Systemlast ändert. Kommunikationsschnittstellen wie I2C und GPIO ermöglichen es dem PMIC auch, mit dem Prozessor für die Stromsequenzierung, den Standby-Betrieb und die Systemüberwachung zu arbeiten.

Durch die Kombination mehrerer Funktionen des Energiemanagements in einem Chip hilft ein PMIC, den Platz auf der Leiterplatte zu reduzieren, das Schaltungsdesign zu vereinfachen, die Energieeffizienz zu verbessern und einen zuverlässigen Betrieb in Geräten wie Smartphones, Tablets, eingebetteten Systemen und industrieller Elektronik zu unterstützen.

Wichtige Spezifikationen von PMICs

Parameter	Typischer Bereich / Wert	Beschreibung
Eingangsspannungsbereich	1,8 V bis 60 V	Der unterstützte Spannungsbereich, der in den PMIC eingegeben werden kann
Ausgangsspannung	0,6 V bis 24 V	Die regulierte Spannung, die den Systemkomponenten bereitgestellt wird
Ausgangsstrom	100 mA bis 20 A+	Maximaler Strom, den der PMIC liefern kann
Energieeffizienz	80% bis 98%	Effizienz der Energieumwandlung innerhalb des PMIC
Anzahl der Stromschienen	1 bis 20+ Schienen	Anzahl der unabhängigen Ausgangskanäle
Schaltfrequenz	100 kHz bis 5 MHz	Frequenz, die von integrierten DC-DC-Wandlern verwendet wird
LDO-Regleranzahl	1 bis 20+ LDOs	Anzahl der integrierten Low-Dropout-Regler
Unterstützung für das Laden von Batterien	100 mA bis 10 A+ Ladecurrent	Integrierte Ladeverwaltungsfunktionalität
Energie-Sequenzierung	Programmierbare Multi-Rail-Sequenzierung	Steuerung der Start- und Herunterfahrtsreihenfolge
Temperatur-Schutz	Typischerweise 125°C bis 175°C Abschaltung	Schutz gegen Überhitzung
Überstromschutz (OCP)	5% bis 30% über Nennstrom	Begrenzung des übermäßigen Stromflusses
Überspannungsschutz (OVP)	Typischerweise 5% bis 20% über Ausgangsspannung	Verhindert gefährliche Spannungsspitzen
Ruhestrom	100 nA bis 1 mA	Stromverbrauch im Standby-Modus
Gehäusetyp und Größe	WLCSP, QFN, BGA, TQFP	Physikalische PMIC Gehäuseabmessungen
Betriebstemperaturbereich	-40°C bis +125°C	Unterstützte Temperaturbedingungen
Ripple- und Rauschleistung	<10 mV to 50 mV typical	Stabilität der Ausgangsspannung und Geräuschpegel
Dynamische Spannungsanpassung (DVS)	0,6 V bis 3,3 V programmierbar	Fähigkeit, die Spannung dynamisch anzupassen
Unterstützung für Batteriestatusanzeige	Überwachung von Spannung, Strom, Temperatur, SOC	Überwachungsfähigkeit der Batterie
Fehlerüberwachungsfunktionen	OCP, OVP, UVLO, OTP, Power-Good	Fehlersuche und -berichterstattung des Systems

Haupttypen von PMIC Power Management IC

Mobile PMICs

Mobile PMICs sind für Smartphones, Tablets und tragbare Unterhaltungselektronik konzipiert, bei denen Energieeffizienz, kompakte Größe und Batterielebensdauer entscheidend sind. Diese PMICs verwalten die Stromschienen des Prozessors, das Laden von Batterien, die thermische Steuerung, die Stromversorgung des Displays und Funktionen für schnelles Laden. Sie sind häufig mit mobilen Anwendungsprozessoren integriert, um eine Hochleistungsbetrieb zu unterstützen und den Stromverbrauch zu reduzieren. Echte Beispiele sind der Qualcomm PM8998, der mit Snapdragon-Mobilplattformen verwendet wird, und der Dialog DA9063, der in tragbaren eingebetteten Geräten und mobilen Systemen eingesetzt wird.

Industrielle PMICs

Industrielle PMICs sind für Automatisierungssysteme, eingebettete Steuerungen, Robotik, industrielle Computer und Fabrikgeräte konzipiert. Diese PMICs unterstützen in der Regel weite Eingangs- spannungsbereiche, höhere Zuverlässigkeit und bessere Wärmeleistung für raue Betriebsbedingungen. Sie helfen, die Energie für Prozessoren, Sensoren, Kommunikationsmodule und industrielle Schnittstellen zu regulieren, während sie eine stabile Leistung unter wechselnden Lasten aufrechterhalten. Übliche Beispiele sind der Texas Instruments TPS65217, der in eingebetteten Linux-Systemen verwendet wird, und der NXP PF8100, der für industrielle und automotive Prozessoren entwickelt wurde.

Automotive PMICs

Automotive PMICs werden in Infotainmentsystemen, fortschrittlichen Fahrerassistenzsystemen (ADAS), digitalen Instrumentenanzeigen, Karosserieelektronik und elektrischen Fahrzeug-Systemen eingesetzt. Diese PMICs sind für den zuverlässigen Betrieb unter hohen Temperaturen, Vibrationen und elektrischen Störbedingungen, wie sie häufig in Fahrzeugen vorkommen, konzipiert. Automotive PMICs enthalten auch fortschrittliche Schutz- und funktionale Sicherheitsmerkmale, um den Automobilstandards zu entsprechen. Beispiele sind der Infineon TLF35584 für Automobil-Mikrocontroller und der NXP FS6500, der in Fahrzeug-Sicherheits- und Steuerungssystemen verwendet wird.

IoT- und tragbare PMICs

IoT- und tragbare PMICs konzentrieren sich auf den Ultra-Niedrigenergie Betrieb, um die Batterielebensdauer in kompakten tragbaren Geräten zu maximieren. Diese PMICs werden häufig in Smartwatches, drahtlosen Sensoren, Gesundheitsüberwachungsgeräten, Bluetooth-Produkten und batteriebetriebenen IoT-Modulen eingesetzt. Sie unterstützen eine effiziente Energieumwandlung, niedrigen Standby-Strom und kompaktes PCB-Design. Echte Beispiele sind der MAX20361 für tragbare Elektronik und der nPM1300 von Nordic Semiconductor für energieeffiziente drahtlose Anwendungen.

PMIC vs Spannungsregler vs DC-DC-Wandler

Merkmal	PMIC (Power Management IC)	Spannungsregler	DC-DC-Wandler
Hauptfunktion	Komplette Energie- managementlösung	Bietet feste oder geregelte Spannung	Wandelt eine DC Spannung in eine andere um
Integrationsgrad	Hoch	Niedrig	Mittel
Enthält mehrere Funktionen	Ja	Nein	Nein
Typische Funktionen	LDOs, Buck-/Boost-Wandler, Batterieladung, Leistungssequenzierung, Überwachung	Spannungsstabilisierung nur	Spannungswandlung hoch oder runter
Energieeffizienz	Hoch	Mäßig	Hoch
PCB-Platzersparnis	Ausgezeichnet	Begrenzt	Mäßig
Entwurfs-Komplexität	Komplexer	Einfach	Mäßig
Am besten für kompakte Geräte	Ja	Begrenzt	Ja
Batteriemanagement-Unterstützung	Ja	Nein	Begrenzt
Unterstützung der Leistungssequenzierung	Ja	Nein	Nein
Wärme- schutzfunktionen	Fortgeschritten	Grundlegend	Mäßig
Kommunikations- Schnittstellen	I2C, SPI, PMBus	Üblicherweise keine	Manchmal verfügbar
Häufige Anwendungen	Smartphones, Laptops, Automobilsysteme, eingebettete Systeme	Kleine analoge Schaltungen, Sensoren, einfache Elektronik	Stromversorgungen, eingebettete Systeme, Industrieelektronik
Kosten	Höher	Niedrig	Mäßig
Flexibilität	Hoch	Begrenzt	Mäßig

Häufige PMIC-Kommunikationsschnittstellen

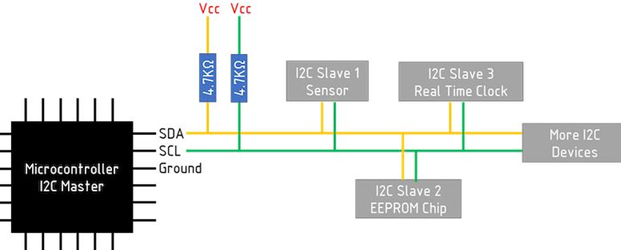

I2C-Schnittstelle

I2C ist eine gängige Kommunikationsschnittstelle, die in PMIC-Systemen verwendet wird, da sie nur zwei Hauptsignallinien benötigt: SDA für Daten und SCL für den Takt. Wie im Bild dargestellt, agiert ein Controller als I2C-Master, während mehrere Geräte als I2C-Slave-Geräte denselben Bus verbinden. In einem PMIC-Schaltkreis kann der Prozessor diese SDA- und SCL-Leitungen verwenden, um mit dem PMIC zu kommunizieren.

Über die I2C-Schnittstelle kann der Prozessor den Spannungsstatus überprüfen, die Spannungseinstellungen ändern, Spannungsversorgungen aktivieren oder deaktivieren, den Startsequenz steuern und Fehlersituationen überwachen. Das Bild zeigt auch Pull-up-Widerstände, die mit Vcc verbunden sind und benötigt werden, um die I2C-Leitungen während der Kommunikation stabil zu halten. Diese einfache Zweidrahtstruktur macht I2C nützlich in Smartphones, IoT-Geräten, eingebetteten Boards und anderen kompakten elektronischen Systemen.

SPI-Schnittstelle

SPI ist eine Kommunikationsschnittstelle, die in einigen PMIC-Systemen verwendet wird, wenn schnellere Datenübertragung und schnelle Steuerung erforderlich sind. Wie im Beispielbild dargestellt, agiert das MCU als Host, während andere Geräte als Clients am SPI-Bus verbunden sind. Die SPI-Verbindung verwendet separate Signalleitungen für SCK oder Takt, MOSI oder Daten, die vom Host gesendet werden, MISO oder Daten, die vom Client zurückgegeben werden, und CS oder Chip-Auswahl, um auszuwählen, welches Gerät kommunizieren wird.

In einem PMIC-System ermöglicht SPI dem Prozessor, Steuerbefehle zu senden, den Leistungsstatus zu lesen, Spannungseinstellungen anzupassen und schnell auf Systemänderungen zu reagieren. Im Vergleich zu I2C benötigt SPI normalerweise mehr Signalleitungen, kann aber schnellere und direktere Kommunikation bieten.

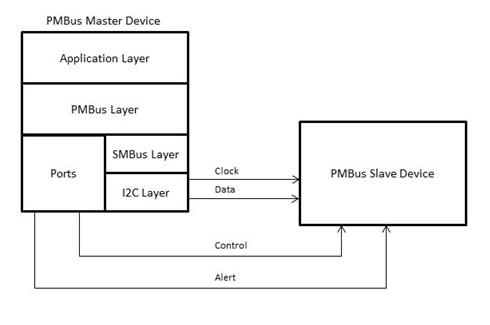

PMBus-Schnittstelle

PMBus ist eine Kommunikationsschnittstelle, die für fortschrittliches Energiemanagement und Überwachung entwickelt wurde. Wie im Beispielbild dargestellt, kommuniziert ein PMBus-Mastergerät mit einem PMBus-Slavegerät über Takt- und Datenleitungen, ähnlich wie bei SMBus oder I2C-basierter Kommunikation. Das Diagramm zeigt auch Kontrolldaten- und Alarmleitungen, die dem System helfen, das Leistungsmanagement zu steuern und auf Fehler zu reagieren.

PMBus ermöglicht es dem Hauptcontroller, Spannung, Strom, Temperatur und Fehlersituationen in Echtzeit im PMIC-Betrieb zu überwachen. Es kann auch verwendet werden, um Leistungseinstellungen anzupassen, den Systemstatus zu überprüfen und das Remote-Power-Management zu unterstützen.

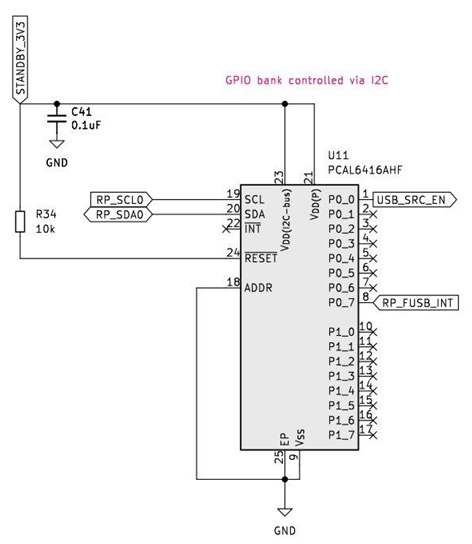

GPIO-Schnittstelle

GPIO-Pins werden in PMIC-Systemen für einfache Steuer- und Statusfunktionen verwendet. Wie im Beispielbild dargestellt, wird die GPIO-Bank über die I2C-Leitungen SCL und SDA gesteuert, während die GPIO-Ausgangspins mit Steuersignalen des Systems wie USB_SRC_EN und RP_FUSB_INT verbunden sind. Dies zeigt, wie GPIO-Pins dem Hauptcontroller helfen können, externe leistungsbezogene Funktionen zu verwalten.

In PMIC können GPIO-Signale Spannungsversorgungen aktivieren oder deaktivieren, Unterbrechungen auslösen, Fehler erkennen, Schaltungen zurücksetzen oder Standby-Funktionen steuern. Sie sind nützlich, da sie dem Prozessor eine direkte Möglichkeit geben, Energieereignisse zu verwalten, ohne komplexe Kommunikation zu benötigen. In eingebetteten Systemen hilft GPIO, den Start, das Herunterfahren, den Schlafmodus und die Fehlermonitorierung zwischen dem PMIC, dem Prozessor und anderen angeschlossenen Geräten zu koordinieren.

UART-Schnittstelle

UART ist eine serielle Kommunikationsschnittstelle, die in einigen PMIC-Systemen für Debugging, Diagnosen oder grundlegende Konfiguration verwendet werden kann. Wie im Beispielbild dargestellt, umfasst der UART-Block einen Sender, Empfänger, Baudratengenerator, FIFO-Puffer, Registerblock und Unterbrechungs-/Statussteuerung. Diese Teile ermöglichen den Datenversand und -empfang zwischen dem PMIC, dem Prozessor oder externen Entwicklungswerkzeugen. Im PMIC-Betrieb ist UART weniger verbreitet als I2C oder SPI, kann jedoch dennoch nützlich sein, um Diagnosedaten zu lesen, Fehlermeldungen zu überprüfen oder während der Entwicklung und des Tests die Leistungseinstellungen zu konfigurieren.

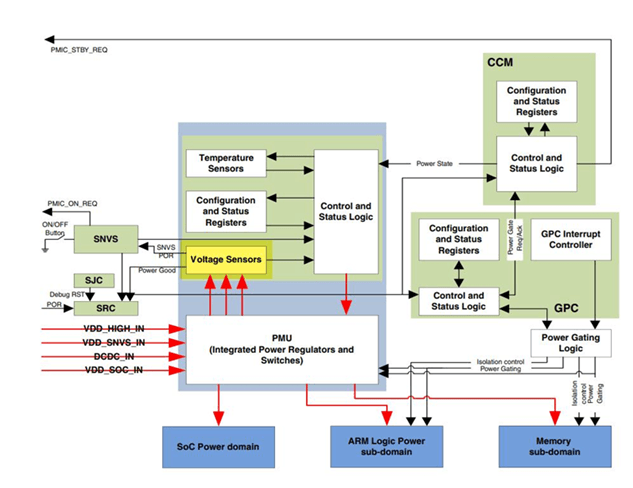

Interrupt- und Statussignale

Interrupt- und Statussignale helfen dem PMIC, powerbezogene Ereignisse schnell an den Prozessor zu melden. Wie im Beispielbild gezeigt, überwacht das PMU Eingänge wie Spannungssensoren, Temperatursensoren, Konfigurationsregister und Statussignale für die Energieversorgung. Wenn der PMIC ein Problem oder eine Systemänderung erkennt, kann die Kontroll- und Statuslogik ein Interrupt- oder Statussignal an den Prozessor senden.

Diese Signale werden verwendet, um Ereignisse wie Übertemperatur, Niederspannung, Stromfehler, „power-good“-Status oder Änderungen im Energiestatus im PMIC-System zu melden. Das Bild zeigt auch die Power-Gating-Logik, die hilft, spezifische Leistungsdomänen ein- oder auszuschalten, wie das SoC, die ARM-Logik oder den Speicherbereich. Dies ermöglicht es dem System, schneller auf Fehler zu reagieren, empfindliche Schaltkreise zu schützen und die Energieversorgung sicherer und effizienter zu steuern.

Bekannte PMIC-Hersteller und Beispiel-PMICs

Texas Instruments

Texas Instruments ist einer der führenden Hersteller von PMIC-Lösungen. Das Unternehmen bietet eine breite Palette von PMICs mit integrierten Buck-Konvertern, LDOs, Funktionen zum Laden von Batterien und Unterstützung für die Energieverteilung. Beliebte PMIC-Beispiele sind der TPS65217, der in eingebetteten Linux-Systemen verwendet wird, und der TPS6594-Q1, der für Automobilprozessoren und ADAS-Systeme entwickelt wurde.

Qualcomm

Qualcomm entwickelt PMICs hauptsächlich für Smartphones, Tablets und mobile Plattformen. Diese PMICs arbeiten eng mit Snapdragon-Prozessoren zusammen, um CPU-, GPU-, Speicher-, Lade- und Batteriefunktionen effizient zu verwalten. Häufige Beispiele sind der PM8998 und der PM8150, die in leistungsstarken Android-Smartphones weit verbreitet sind.

Infineon Technologies

Infineon produziert PMIC-Lösungen für Anwendungen in der Automobil-, Industrie- und Leistungselektronik. Ihre PMICs konzentrieren sich auf Zuverlässigkeit, thermisches Management und Sicherheitsfunktionen, die in modernen Fahrzeugen und Industriesystemen erforderlich sind. Beispiele sind der TLF35584 für Automobilmikrocontroller und die OPTIREG-PMIC-Familie, die in Fahrzeugelektronik verwendet wird.

NXP Semiconductors

NXP Semiconductors bietet PMICs für Automobilsysteme, eingebettete Prozessoren, Industriegeräte und Netzwerkgeräte an. Ihre PMICs unterstützen häufig fortschrittliche Energieverteilung, Überwachung und Sicherheitsfunktionen. Häufige Beispiele sind der PF8100 für i.MX-Prozessoren und der FS6500, der in Automobilsteuerungssystemen verwendet wird.

Analog Devices

Analog Devices entwickelt hochleistungsfähige PMICs für die industrielle Automatisierung, Kommunikation, Medizintechnik und Datenzentrum-Anwendungen. Ihre Produkte konzentrieren sich auf präzise Stromregelung, Überwachung und Effizienz. Beispiel-PMICs sind der LTC3589 und der MAX77650 für tragbare und mobile Geräte.

Renesas Electronics

Renesas bietet PMIC-Lösungen für Automobilsysteme, Industrieelektronik, Verbrauchergeräte und eingebettete Prozessoren an. Ihre PMICs unterstützen eine effiziente Spannungsregelung, den Betrieb mit geringem Stromverbrauch und Features zum Schutz des Systems. Beliebte Beispiele sind der ISL91302A und der RAA215300 für fortschrittliche eingebettete Systeme.

STMicroelectronics

STMicroelectronics stellt PMICs her, die häufig in STM32-basierten eingebetteten Systemen und Anwendungen mit geringem Stromverbrauch verwendet werden. Beispiele sind der STPMIC1 für STM32-Mikroprozessoren und der L5965 für Anwendungen im Automobil-Management.

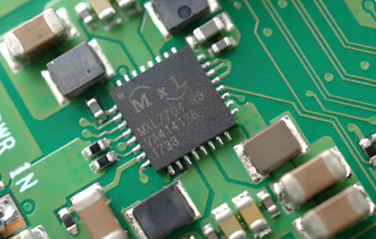

PCB-Design mit PMICs

Das Entwerfen einer PCB mit einem PMIC erfordert sorgfältige Planung, da ein PMIC mehrere Stromrails, Schaltregler und empfindliche Niederspannungsschaltungen steuern kann. Da das PCB-Layout direkt die Stabilität der Energieversorgung, die thermische Leistung, die Effizienz und die Zuverlässigkeit beeinflusst, kann ein schlechtes Layout zu Spannungsschwankungen, Schaltstörungen, Überhitzung, instabilen Startvorgängen oder Kommunikationsproblemen führen.

Die Bauteilplatzierung ist einer der wichtigsten Teile des PCB-Designs auf Basis von PMICs. Wie im obigen Beispielbild gezeigt, wird der PMIC normalerweise von Kondensatoren, Induktivitäten und anderen leistungsbezogenen Komponenten umgeben, die dicht am IC platziert sind. Eingangs- und Ausgangskondensatoren sollten in der Nähe der PMIC-Stromanschlüsse bleiben, um Spannungswelligkeit zu reduzieren und die Reaktion bei plötzlichen Laständerungen zu verbessern.

Die Erdungsanordnung, das thermische Management und die Energieverteilung sind ebenfalls entscheidend. Eine solide Erdungsfläche hilft, Rauschen und Wärme zu reduzieren, während empfindliche Leitungen wie Feedback-, I2C- und Sensorsignale von rauschenden Schaltknoten ferngehalten werden sollten. Hochstromleitungen sollten breitere Kupferleitungen, thermische Vias und kurze Routing verwenden, um Wärme, EMI und Spannungsspitzen zu reduzieren. Ein sauberes PMIC-Layout verbessert die Effizienz, schützt die Signale und hält das System stabil.

Fazit

Die Wahl des richtigen PMIC hängt von der Anwendung, der Eingangsspannung, den Ausgangsschienen, dem Strombedarf, der Effizienz, der Kommunikationsschnittstelle, der Gehäusegröße und den Schutzfunktionen ab. Mobile Geräte benötigen kompakte und batterieeffiziente PMICs, während Automobil- und Industriensysteme stärkeren Schutz, eine breitere Temperaturunterstützung und höhere Zuverlässigkeit benötigen.

Häufig Gestellte Fragen [FAQ]

1. Warum benötigen moderne elektronische Geräte einen PMIC anstelle separater Stromkomponenten?

Moderne Geräte erfordern oft mehrere Spannungspegel, Batteriemanagement, Wärmeschutz und Startsequenzierung in einem sehr kleinen Raum. Ein PMIC kombiniert diese Funktionen in einem Chip und trägt dazu bei, die PCB-Größe zu reduzieren, die Energieeffizienz zu verbessern, das Design zu vereinfachen und eine bessere Zuverlässigkeit im Vergleich zur Verwendung vieler separater Stromkomponenten zu unterstützen.

2. Wie verbessert ein PMIC die Batterielebensdauer in tragbaren Elektronikgeräten?

Ein PMIC verbessert die Batterielebensdauer, indem er den Stromverbrauch effizienter steuert. Er kann unnötigen Stromverbrauch reduzieren, Komponenten in niedrige Leistungsmodi versetzen, die Spannung genauer regeln und das Laden der Batterie sicher verwalten. Dies hilft Geräten wie Smartphones, Tablets und tragbaren Geräten, länger mit einer einzigen Ladung zu arbeiten.

3. Was passiert, wenn ein PMIC in einem elektronischen System ausfällt?

Wenn ein PMIC ausfällt, kann das System Startprobleme, instabile Spannungen, Überhitzung, Ladefehler, zufällige Abschaltungen oder vollständigen Stromausfall erfahren. Da der PMIC mehrere Stromschienen und Schutzfunktionen steuert, kann ein beschädigter PMIC die Funktionsweise des gesamten Geräts beeinträchtigen.

4. Wie helfen PMICs, die Wärmeentwicklung in elektronischen Geräten zu reduzieren?

PMICs verbessern die Energieumwandlungseffizienz und reduzieren unnötige Energieverluste während der Spannungsregelung. Höhere Effizienz bedeutet, dass weniger elektrische Energie in Wärme umgewandelt wird, was hilft, die thermische Leistung in kompakten Geräten wie Smartphones, Laptops und eingebetteten Systemen zu verbessern.

5. Was ist der Unterschied zwischen einem PMIC und einem standardmäßigen Spannungsregler?

Ein standardmäßiger Spannungsregler bietet hauptsächlich eine stabile Spannungsversorgung, während ein PMIC mehrere Funktionen zur Stromverwaltung in einem Gerät integriert. Ein PMIC kann DC-DC-Wandler, LDOs, Batterieladung, Wärmeschutz, Überwachungs-Schaltungen und Kommunikationsschnittstellen enthalten, was ihn für komplexe Systeme geeigneter macht.

6. Warum verwenden PMICs Leistungssequenzierung in elektronischen Systemen?

Verschiedene Systemkomponenten müssen oft in einer bestimmten Reihenfolge ein- und ausgeschaltet werden, um Instabilität oder Hardwarebeschädigung zu vermeiden. Die Leistungssequenzierung eines PMIC steuert diesen Start- und Abschaltprozess, um sicherzustellen, dass Prozessoren, Speicher und Peripheriegeräte sicher und korrekt funktionieren.
